Функции маркировки резисторов
Так как большинство резисторов имеет довольно маленькие размеры, наносить на них цифровое обозначение нецелесообразно, ведь пользователь банально не сможет его разглядеть. Куда проще помечать подобные мини-детали цветовыми полосками, которые и были приняты в качестве стандарта.
Однако крайне сложно запомнить все условные обозначения и вариации подобного маркирования. Именно поэтому существуют таблицы и калькуляторы сопротивлений резисторов, которые избавляют электронщика от нужды запоминать множество лишней информации. Да и человеческий фактор никто не отменял, что в результате может привести к неверной расшифровке, а как последствие — можно получить нерабочую или неправильно работающую схему.
Таким образом, было решено внести цветные полосы для обозначения маркировки резисторов в стандарты, подразумевающие нанесение от трёх до шести полосок определённого цвета, каждая из которых несёт в себе заранее заложенную информацию, благодаря чему несложно подобрать необходимую деталь с требуемыми параметрами.
Тонкости маркировки
Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.
Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность.
Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы). Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.
Маркировка резисторов фирмы «BOURNS»
Рис. 10 А.Маркировка 3 цифрами
Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.
Рис. 11 В.Маркировка резисторов 4 цифрами
Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.
Рис. 12 С.Цветовая маркировка резисторов 3 символами
Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.
Таблица 5
| Код | Значение | Код | Значение | Код | Значение | Код | Значение |
|---|---|---|---|---|---|---|---|
| 01 | 100 | 25 | 178 | 49 | 316 | 73 | 562 |
| 02 | 102 | 26 | 182 | 50 | 324 | 74 | 576 |
| 03 | 105 | 27 | 187 | 51 | 332 | 75 | 590 |
| 04 | 107 | 28 | 191 | 52 | 340 | 76 | 604 |
| 05 | 110 | 29 | 196 | 53 | 348 | 77 | 619 |
| 06 | 113 | 30 | 200 | 54 | 357 | 78 | 634 |
| 07 | 115 | 31 | 205 | 55 | 365 | 79 | 649 |
| 08 | 118 | 32 | 210 | 56 | 374 | 80 | 665 |
| 09 | 121 | 33 | 215 | 57 | 383 | 81 | 681 |
| 10 | 124 | 34 | 221 | 58 | 392 | 82 | 698 |
| 11 | 127 | 35 | 226 | 59 | 402 | 83 | 715 |
| 12 | 130 | 36 | 232 | 60 | 412 | 84 | 732 |
| 13 | 133 | 37 | 237 | 61 | 422 | 85 | 750 |
| 14 | 137 | 38 | 243 | 62 | 432 | 86 | 768 |
| 15 | 140 | 39 | 249 | 63 | 442 | 87 | 787 |
| 16 | 143 | 40 | 255 | 64 | 453 | 88 | 806 |
| 17 | 147 | 41 | 261 | 65 | 464 | 89 | 825 |
| 18 | 150 | 42 | 267 | 66 | 475 | 90 | 845 |
| 19 | 154 | 43 | 274 | 67 | 487 | 91 | 866 |
| 20 | 158 | 44 | 280 | 68 | 499 | 92 | 887 |
| 21 | 162 | 45 | 287 | 69 | 511 | 93 | 909 |
| 22 | 165 | 46 | 294 | 70 | 523 | 94 | 931 |
| 23 | 169 | 47 | 301 | 71 | 536 | 95 | 953 |
| 24 | 174 | 48 | 309 | 72 | 549 | 96 | 976 |
Примечание: Маркировки А и В — стандартные, маркировка С — внутрифирменная.
Оглавление
Мнения читателей
- Александр / 04.03.2019 — 11:16Подскажите какой резистор.Полоски:серая,красная,золотая,золотая,черная.В подборках нет
- Игорь / 30.09.2018 — 13:02Резистор 20R0 это как?
- Сергей / 17.11.2017 — 13:38На резисторе написаном 334 это я так понял 330 ком.?Правильно или нет?
- Николай / 13.03.2016 — 12:34Подскажите номинал резистора:первая полоска оранжевая вторая и третья черные четвертая золотая
- Михаил / 20.02.2016 — 23:45попытка №2 красный,красный,серебристый,золотой,черный.
- Михаил / 20.02.2016 — 23:41пожалуйста подскажите номинал резисторов красный,красный,серебристый,золотой,черный __второй__оранжевый,оранжевый,серебристый,золотой,черный.
- сергей / 21.01.2016 — 11:01чёрный коричневый чёрный серый (или серебреный) золотой помогите какой наминал
- Андрей / 18.11.2015 — 19:47Подскажите номинал резистора имеющего синюю,чёрную,серебристую,болотистую, зеленую полосы . Не мог найти в справочниках. Спосибо!
- Геннадий / 27.10.2015 — 09:26!!! Опечатка в 1-й таблице! Вместо K(E) должно быть R(E)
- Фидан / 01.06.2015 — 19:24Какой номинал резистора с полосками коричневый черный серебристый золотистый черный?
- Дмитрий / 24.04.2015 — 18:41А бывают резисторы в 0.04 Ом. Мне на Эбу на форд надо. Братва на форуме не уверена то-ли 0.4, то-ли 0.04Ом. Плоские четырёхногие такие. Родные подкоптились. ничего не видно
- ИЛЬНУР / 23.04.2015 — 16:43КАК ВЫГЛЯДяТ СОПРОТИВЛЕНИЕ: 3,3 кОм . 100 Ом . 33 кОм
- Нестеренко Татьяна / 20.02.2015 — 18:26нужно сопротивление 100ом как выглядит
- Николай / 18.07.2014 — 15:08подскажите пожалуйста какое сопротивление у резистора с полосками красный, серый, черный, золотой , черный??
- Эдуард / 18.07.2014 — 05:07у меня 6 вольтный аккумулятор диод 3 вольта. какой резистор мне нужен?
- Иван / 31.03.2014 — 19:19На серовато-голубовато-беловатом резисторе пять полос симметрично краёв — коричневая, серая, серебристая, золотистая, зелёная. Если пять, то три — номинал, но из них серебристая, это что за цифра? Если номинал только две, то должно быть вроде как четыре полосы. Вряд ли надо начинать с зелёной, т.к. следующей будет золотистая. Так каков же номинал, кто знает?
- виктор / 05.03.2014 — 12:06подскажите номинал резистора 750 е
- Сергей / 03.03.2014 — 06:09Помогите Пожалуйста ном. сопротивления: красный|черный|зелёный|золотистый|. Спасибо!
- сс / 23.01.2014 — 01:52серебро,чёрный,золото,коричневый???
- Александр / 06.01.2014 — 14:13А как маркируется 22 ком
1
Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
Универсальная таблица цветов
В основу цветной маркировки резисторов положена универсальная таблица, в которой каждому из цветов однозначно соответствует цифра.
Эта таблица соответствия применяется для считывания цифр номинала и десятичного показателя. Для удобства кодировки сопротивлений в таблицу введены числа -1 и -2 для десятичного множителя.
Стандартные ряды номиналов
При определении сопротивления резистора необходимо помнить, что номинал может соответствовать одному из шести стандартных рядов по ГОСТ 2825-67. Каждый из них рассчитан для определенного допуска по номиналам.
Ряд E6, допустимое отклонение±20%
10; 15;22; 33; 47; 68.
Ряд E12, допустимое отклонение ±10%
10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68; 82.
Ряд E24, допустимое отклонение ±5%
(10;11; 12; 13;15;16;18); (20;22;24;27); (30;33;36;39); (43;47); (51;56); (62; 68); 75; 82; 9.1.
Для рядов E48, E96, и E192 максимальный допуск составляет±2%, ±1% и ±0.5% соответственно
Номиналы в рядах рассчитаны с учетом перекрытия за счет отклонения, разница между соседними позициями меньше удвоенного допуска. Номиналы каждого из рядов соответствуют членам геометрической прогрессии с показателем 10 1/k, где k – характеристическое число ряда (для E12 k=12, для E48 k=48 и т.д.)
Кратные сопротивления могут быть получены путем умножения приведенных величин на степени числа 10.
Для рядов с малыми допусками характерно наличие в величинах сопротивлений трех значащих цифр, что определяет некоторые особенности цветовой маркировки.
Описание
Резисторы имеют очень маленький размер, в несколько миллиметров, что значительно осложняет расположение читаемой маркировочной надписи. По этой причине была принята международная система цветовой маркировки электротехнических элементов. Согласно общепринятым требованиям маркировка должна располагаться на корпусе постоянных резисторов в виде разноцветных полосок или колец. Такой способ обозначения обеспечивает удобство чтения в любом направлении. Стартовая полоса маркировки расположена ближе остальных к краю элемента. В ситуациях, когда особенности корпуса или другие причины осложняют нанесение маркировки таким путем, первое кольцо обозначается линией двукратной ширины.
Стандартная маркировка
На любые типы постоянных резисторов наносится цветовая маркировка с наличием от 3 до 6 цветных полос. Ниже рассмотрим все возможные варианты колец.
С 3-мя кольцами
Данную систему применяют относительно постоянных резисторов, характеризующихся величиной допустимого отклонения в пределах ±20% (номинальный ряд E6, то есть для каждого множителя существует всего шесть разных значений величины сопротивления). Цвета имеют значения соответствующие основной таблице. Две первые полосы маркируют сопротивление, а последняя – десятичный показатель.
Согласно схеме вычисления сопротивления резистора используется формула: R = (10D1 + D2)*10^E. Глядя на таблицу, видим, что величина сопротивления резистора с рисунка (Красный, Красный, Зелёный) составляет R = (20+2)*10^5 = 2200000 = 2,2MOm ±20%.
С 4-мя кольцами
Эта цветовая маркировка резисторов предназначена для элементов из номинальных рядов E24 (5%)и E12 (10%). В этой системе две первые полосы обозначают сопротивление, а следующая – десятичный множитель. Четвертая полоска показывает допуск по сопротивлению: золотистые – ±5% , серебристые — ±10%.

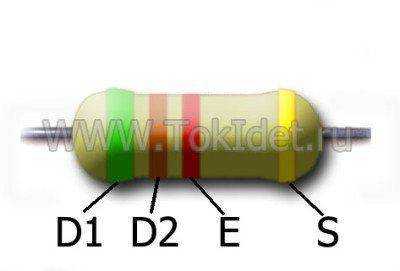

Формула для вычисления сопротивления: R = (10D1 + D2)*10^E ± S. Таким образом, для изображенного на рисунке резистора (Зелёный, Коричневый, Красный, Золотистый) R = (10*5 + 1)*10^2 = 5100 будет равно 5,1KOm ±5%.
С 5-ю кольцами
Эта система маркировки предназначен для обозначения резисторов с допусками до 5%. Принцип чтения тот же: первые три линии обозначают номинал, а четвертая и пятая – десятичный множитель и допуск.
Формула, соответствующая этой системы. Формула: R=(100D1+10D2+D3)*10^E ± S.
Для резисторов из номинальных рядов E48, E96 и E192 используется дополнительная таблица прецизионных резисторов.
| Цвет | Допуск | |
| Коричневый | ±1% | |
| Красный | ±2% | |
| Зеленый | ±0,5% | |
| Синий | ±0,25% | |
| Фиолетовый | ±0,1% | |
| Серый | ±0,05% |
Таким образом, величина сопротивления изображенного на рисунке резистора (Красныйй, Синий, Синий, Коричневый, Зелёный) составляет R = (200+60+6)*10 = 2660 = 2,66 KOm ±0,5%.
С 6-ю кольцами
Помимо перечисленных показателей, цветными полосками также можно обозначать температурный коэффициент сопротивления. Этот показатель показывает наибольшее изменение сопротивления резистора при нагревании или охлаждении на 1˚C. Его величина в маркировке измеряется в миллионных долях номинала на градус – ppm/OC. Соответствие температурного коэффициента и цветов представлено в таблице:
| Цвет | ТКС, ppm/˚C | |
| Коричневый | 100 | |
| Красный | 50 | |
| Оранжевый | 15 | |
| Желтый | 25 | |
| Синий | 10 | |
| Фиолетовый | 5 | |
| белый | 1 |
На рисунке ниже изображен резистор с 6-полосной цветовой маркировкой. В данном случае каждое кольцо имеет то же самое назначение, что и в примере с 5-полосной маркировкой. Последняя полоса используется для обозначения величины ТКС.
R = (100D1 + 10D2 + D3)*10^E ± S (Appm/˚C)
После расшифровки по имеющимся таблицам получаем следующую величину сопротивления резистора:
R = (500+7+2)*10 = 5,72 KOm ± 1% (10 ppm/˚C)
Иногда шестое кольцо применяется для обозначения надежности резистора, когда его ширина как минимум в 1,5 раза больше всех остальных. Этот показатель измеряется в процентах и означает количество отказов элемента за 1000 рабочих часов. Нормы надежности также обозначаются цветовыми кольцами, согласно следующей таблице:
| Цвет | Процент отказов | |
| Коричневый | 1% | |
| Красный | 0,1% | |
| Оранжевый | 0,01% | |
| Желтый | 0,001% |

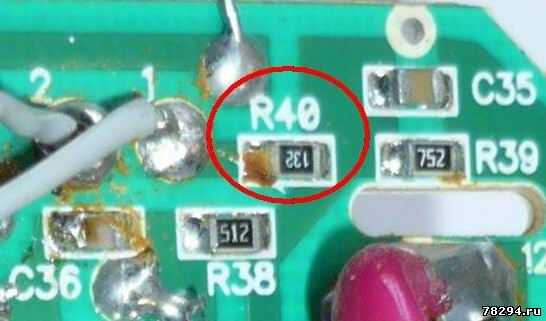

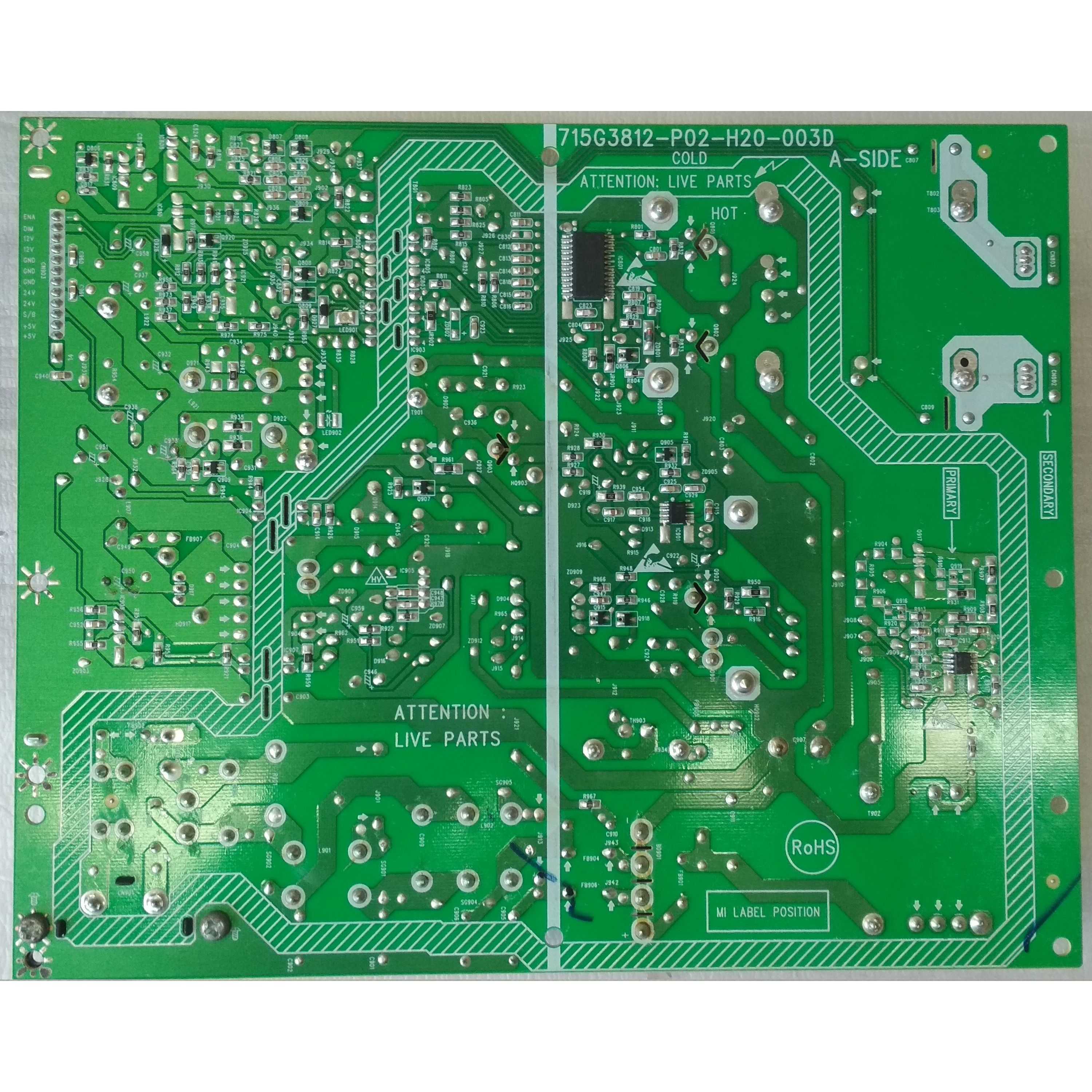

Маркировка SMD резисторов

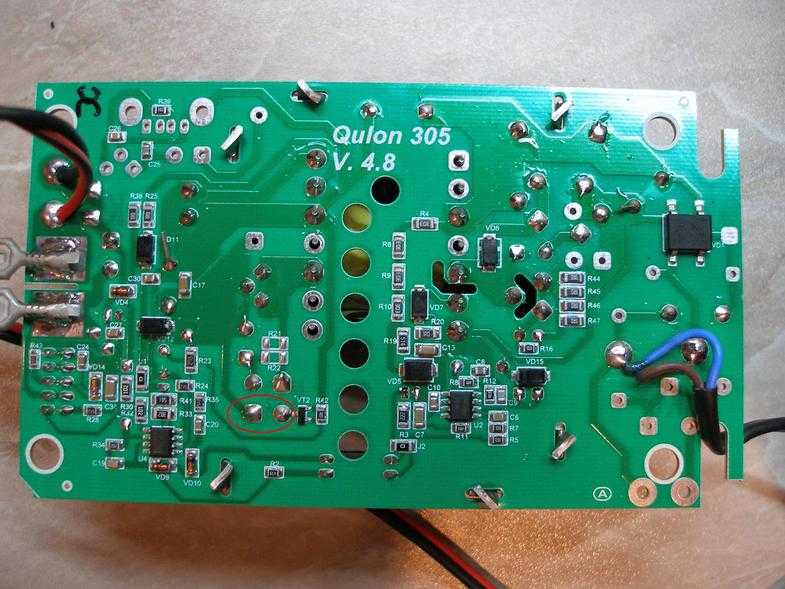

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

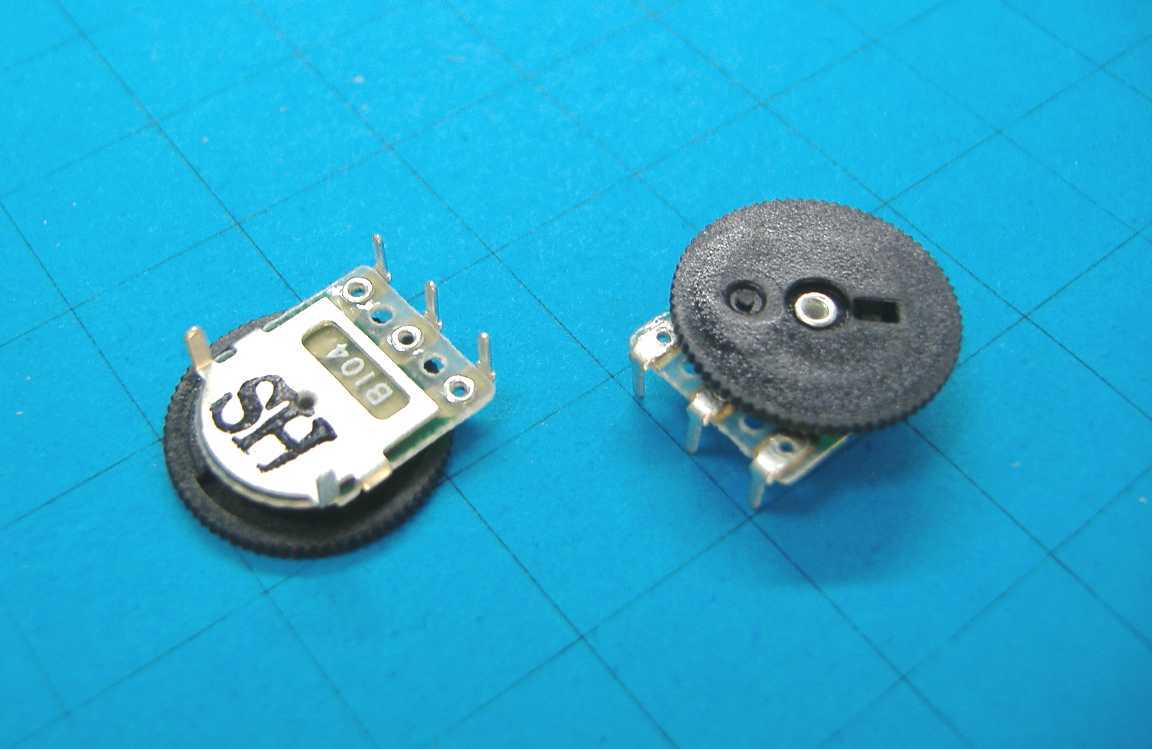

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.
Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.

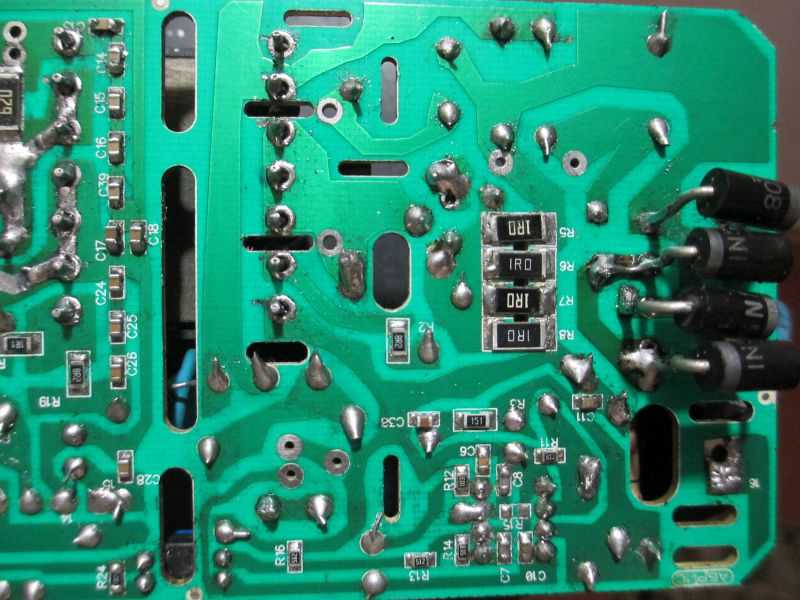

Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.
И целые отделяются от дробных значений.
Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.
При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.
Исходя из таблицы, шифр 01C значит:
- 01 = 100 Ом;
- C – множитель 102, это 100;
- 100*100 = 10000 Ом или 10 кОм.
Такой вариант обозначений называется EIA-96.
Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!
Похожие материалы:
- Как проверить резистор в домашних условиях
- Цветовая маркировка проводов
- Как определить емкость конденсатора
- Как правильно выпаивать радиодетали из плат
Резисторы
Начнём, конечно, с самой часто используемой детали — резистора. И начнём именно с советских резисторов. Почти на всех таких резисторах есть буквенная маркировка. Для начала изучим буквы, которые используются на данной детали:
- Буква «Е», «R» — означает Омы
- Буква «К» — означает Килоом
- Буква «М» — означает Мегаом
И сама загвоздка заключается в расположении буквы между, перед или после цифры. Вообще ничего сложного нет. Если буква стоит между цифрами, например:
1К5 – это означает 1,5Килоома. Просто в Советском Союзе чтобы не возиться с запятой, вставили туда букву номинала. Если же написано 1R5 или 1Е5 — это значит что сопротивление 1,5 Ома или 1М5 — это 1,5 Мегаом. Если буква стоит перед цифрами, значит вместо буквы мы подставляем «0» и продолжаем строчку из цифр, которые стоят после буквы.
И если буква стоит после цифр, значит ничего не меняется — так и вычисляем что написано на резисторе, например:
- 100к = 100 килоом
- 1М = 1 Мегаом
- 100R или 100Е = 100 Ом
Можно определять номиналы вот по такой таблице:
Есть ещё и цветовая маркировка резисторов, самая основная, но при этом используют чаще всего онлайн калькуляторы или можно просто его .
Ещё на схемах где есть резисторы, на графических обозначениях резистора пишутся «палки». Эти «палки» обозначают мощность по такой таблице:
А мощность у резисторов определяется по размерам и надписям на них. На советских мощностью 1-3 Ватта писали мощность, а на современных уже не пишут. Но тут мощность определяют уже опытом или по справочникам.
Полезное: Схема и распиновка блоков предохранителей автомобилей ВАЗ
Кодовая маркировка отечественных резисторов
В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ…Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).
Рис. 5 Кодовая маркировка.
Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.
Например:
Рис. 6 Дополнительная информация о типе резистора.
