Конденсатор К22-5

Маркировка конденсаторов тремя цифрами

При такой маркировке две первые цифры определяют мантиссу емкости, а последняя — показатель степени по основанию 10, другими словами в какую степень нам нужно возвести число 10, или еще проще сколько нулей нужно добавить после первых 2-х чисел.

Полученное таким образом число соответствует емкости в пикофарадах. Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ). Если последняя цифра равна «9» то это означает что показатель степени равен «-1» что мы должны мантиссу умножить на 10 в степени «-1» или другими словами разделить ее на 10.

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

Различные варианты

Драгоценные металлы (включая, золото и серебро) в импортных конденсаторах содержатся в различных комбинациях. Так как стоимость золота стабильно высокая и оно является наиболее популярным способом вложения средств, нужно знать, где производится прием устройств или можно приобрести компоненты, чтобы выплавить драгоценный металл для дальнейшего использования, оценки или продажи.

По количеству золота, серебра или сочетаний этих компонентов, выпущенные во времена СССР и импортные, равны по стоимости. Среди них специалисты по приемке и оценки выделяют керамические конденсаторы. Основная ценность конденсаторов содержится на его контактах, выводах. Здесь сосредоточено до 90% металлов от общего их количества в компоненте технического прибора.

Маркировка керамических SMD конденсаторов

SMD конденсаторы также маркируются кодом, код маркировки состоит из символов, которых может быть 1 или 2 и цифры. Если в обозначении 2 символа то первый это код изготовителя, например K означает Kemet.

Второй символ это мантисса значение представлено в таблице. Цифра это показатель степени по основанию 10. По сути тоже самое что и маркировка 3-мя цифрами, только мантисса тут обозначается символом.

Пример обозначения:

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0».

Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость	Емкость	Емкость
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость	Емкость	Емкость
1622	16200	16,2	0,0162
4753	475000	475	0,475

Вместо десятичной точки может ставиться буква R.

Код	Емкость
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33H2 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Что представляет собой элемент с драгоценными металлами

Разбирая прибор или элемент нужно знать, что представляет собой конденсатор, чтобы можно было легко узнать, какой драгоценный металл в нем содержится. Специалисты создали его в виде небольшой тонкой пластины. Изготовлена она из керамики и металла (слоями). Керамическая часть в большинстве случаев не представляет для скупки никакой ценности

Основное внимание нужно уделить слою из металла. На нем содержится важный компонент — палладий или его сочетания с золотом или с серебром

Именно поэтому стоимость 1 кг импортных конденсаторов может достигать 80000-100000 рублей. Нужно обратить внимание, что скупки могут принимать элементы как поштучно, так и по килограммам. Непосредственно выплавкой металлов для передачи клиентам они не занимаются. Оплата производится по установленному тарифу. По количеству драгоценных металлов и палладия (основы) импортные и советские конденсаторы практически равны.

Стеклокерамический конденсатор

Пленочные и керамические конденсаторы.

Стеклокерамические конденсаторы К22 — 5 являются малогабаритными, широко применяются в транзисторных схемах в цепях постоянного и переменного токов, а также в импульсных режимах, используются в резонансных контурах, для емкостной связи и как шунтирующие емкости по высокой частоте.
 

Стеклокерамические конденсаторы используются преимущественно в качестве контурных, разделительных, сеточных и блокировочных.
 

Стеклокерамические конденсаторы обладают высокой теплостойкостью: интервал рабочих температур составляет от — 60 С до 100, 125, 155 С для конденсаторов С КМ и от — 60 до 200 С для конденсаторов СКМ-Т. Конденсаторы имеют номинальные емкости от 10 до 5100 пф, номинальные напряжения 125, 250 и 500 в и ТКЕ МПО, М47, МЗЗО.
 

Стеклоэмалевый конденсатор КС.

Стеклокерамические конденсаторы имеют конструкцию, аналогичную стекло-эмалевым конденсаторам, отличаясь от них лишь составом диэлектрика.
 

Низкочастотные стеклокерамические конденсаторы предназначены для использования в радиоэлектронной аппаратуре, где при наличии повышенной емкости и достаточного дл-я целей эксплуатации сопротивления изоляции увеличенные потери и малая допустимая реактивная мощность не имеют существенного значения.
 

Производство стеклокерамических конденсаторов освоено и в СССР. Для таких конденсаторов можно иметь значения удельного заряда, уже приближающиеся к тем значениям, которые имеют слюдяные конденсаторы, хотя по максимальным значениям номинальной емкости эти конденсаторы еще уступают слюдяным.
 

В стеклокерамических конденсаторах типа К22У — 1 обкладки изготовляются из тонкой серебряной фольги и поэтому эффекта мерцания емкости не наблюдается.
 

Расчет и конструирование стеклокерамических конденсаторов заключается в выборе вида стекложерамического диэлектрика и определении размеров конденсатора, включая толщину диэлектрика между обкладками.
 

Для оценки надежности стеклокерамических конденсаторов, работающих в различных эксплуатационных режимах, весьма важно выяснение зависимости основных параметров стеклокерамики от частоты и напряжения. Очевидно, что для надежной работы конденсаторов при различных напряжениях в широком диапазоне частот необходимо, чтобы основные параметры стеклокерамиче-ского диэлектрика, в частности tg6, не ухудшались три всех возможных значениях частоты и напряжения.
 . Зачистка плоскостей и торцов стеклокерамических конденсаторов производится на полуавтомате с чугунными дисками мокрым способом

При зачистке пакетов на полуавтомате чугунные диски должны быть установлены строго горизонтально и параллельно друг другу и не иметь биения. Пакеты конденсаторов закладываются в специальные кассеты планетарного типа, которые устанавливаются на нижний диск. Верхний диск опускается настолько, чтобы он слегка касался поверхности пакетов.
 

Зачистка плоскостей и торцов стеклокерамических конденсаторов производится на полуавтомате с чугунными дисками мокрым способом. При зачистке пакетов на полуавтомате чугунные диски должны быть установлены строго горизонтально и параллельно друг другу и не иметь биения. Пакеты конденсаторов закладываются в специальные кассеты планетарного типа, которые устанавливаются на нижний диск. Верхний диск опускается настолько, чтобы он слегка касался поверхности пакетов.
 

Конденсаторы К22У — 3 — стеклокерамические конденсаторы, со стеклокерамическим пленочным диэлектриком, предназначены для работы в интегральных гибридных микросхемах.
 

Таким образом, в рассчитываемом стеклокерамическом конденсаторе около 95 % теряемой мощности приходится на потери в диэлектрике.
 

В настоящее время в серийном производстве стекло-эмалевых и стеклокерамических конденсаторов применяются три типа стеклоэмалей, один — низкочастотный и четыре — высокочастотных стеклокерамических диэлектриков. Кроме того, заканчивается разработка еще нескольких типов стеклокерамических диэлектриков.
 

Кодовая маркировка конденсаторов

В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т.д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.

Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.

Вот например:

Если на конденсаторе написано «105» (нижняя строчка таблицы) значит у него ёмкость 1,0 мкф (микрофарада) или 1000нф (нанофарад) или 100 000пф (пикофарад).

Если на конденсаторе написано «104» (см. таблицу) значит у него ёмкость 0,1 мкф (микрофарада) или 100нф (нанофарад).

Если на конденсаторе написано «103» (см. таблицу) значит у него ёмкость 0,01 мкф (микрофарада) или 10нф (нанофарад) или 10 000пф (пикофарад).

Если на конденсаторе написано «102» (см. таблицу) значит у него ёмкость 0,001 мкф (микрофарада) или 1нф (нанофарада) или 1000пф (пикофарад).

Если на конденсаторе написано «101» (см. таблицу) значит у него ёмкость 0,0001 мкф (микрофарада) или 0,1нф (нанофарада) или 100пф (пикофарад).

Если конденсатор имеет ёмкость менее 10 пФ, то последняя цифра может быть «9».

Например, код «109» — ёмкость 1,0 пф или 0,001 нф (нанофарад) — смотрите верхняя строчка таблицы.

При ёмкостях меньше 1 пф первая цифра «0». Буква «R» используется в качестве запятой.

Например, код «010» равен 1,0 пф, а код «0R1» — 0,1 пФ.

К78-22

02.02.2018
  Конденсаторы

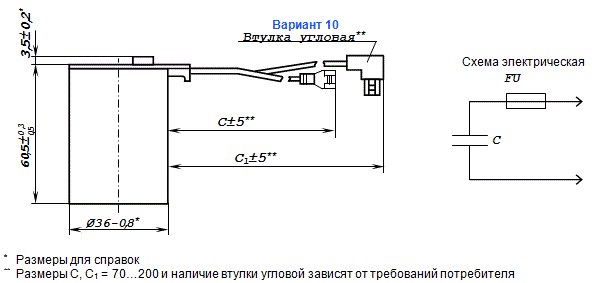

Конденсаторы полипропиленовые металлизированные постоянной емкости К78-22

Смотреть/скачать Datasheet K78-22Смотреть/скачать Нормы упаковки К78-22Смотреть/Скачать Коммерческое предложение К78-22

Заменяет К78-17, К78-25, К78-36, К78-98, CBB60, CBB61, CBB65, ДПС. По согласованию с заказчиком допустима замена устаревших конденсаторов МБГО, МБГП, МБГЧ и подобных.

Предназначены для работы в качестве встроенных элементов внутри комплектных изделий в схемах однофазных асинхронных двигателей при частоте сети 50 Гц, а также для параллельного присоединения к цепи трубчатых люминесцентных и других разрядных ламп.

К78-22 изготавливаются в 24 вариантах.

Данные конденсаторы предназначены для работы в качестве компенсирующего конденсатора:

1. в деревообрабатывающих станках;
2. в холодильных камерах;
3. в насосах;
4. в стиральных машинах;
5. в соковыжималках;
6. в схемах люминесцентных и других разрядных ламп;
7. прочее.

Существуют две серии пусковых конденсаторов К78-22: серия STANDARD  и  серия TITAN.

Серия STANDARD:

Конденсаторы европейского качества, подходящие для большинства областей техники. Характеризуются малыми габаритами и низкой ценой.

Серия TITAN:

Конденсаторы повышенной надежности и долговечности.

Необходимы в особо ответственных узлах, при использовании в электросетях низкого качества, насыщенных высшими гармониками и т.д.

Также рекомендуем к использованию для продления срока службы Вашего изделия

Фото пусковых конденсаторов К78-22 в разных вариантах исполнения:





Конденсаторы K78-22 обладают свойствами самовосстановления обкладок конденсатора в случае пробоя.
Изготавливаются в исполнении для умеренного и холодного климата (УХЛ)

Технические характеристики

номинальное напряжение,Uном	250 – 500 в при частоте 50 гц
номинальная ёмкость, сном	0,7 – 40 мкф
допускаемые отклонения ёмкости, δc	±4%; ±5%; ±10%; ±20%
интервал рабочих температур, Ut	-40…+85°с
тангенс угла потерь, tgδ	≤ 0,002; ≤ 0,003 для вариантов 8, 9, 11
сопротивление изоляции между выводами, rиз в-в	для вариантов 8, 9, 11 должно быть равно номинальному сопротивлению разрядного резистора ±10%
постоянная времени при температуре 20°с, tс	≥ 15000 мом·мкф (кроме вариантов 8, 9, 11)
сопротивление изоляции между соединенными вместе выводами и корпусом конденсатора, Rиз в-к	≥ 30000 мом
срок сохраняемости	10 лет

ёмкость, мкф	Uном, в	исполнение	Lmax, мм	Bmax, мм	Hmax, мм	d, мм
0,7	450	а	31,5	9,5	20	0,8
1,0	11	21,5
1,5	13	23,5	1,0
1,7	14,5	25
0,7		45,5	8,5	16,5	0,8
1,0	10	18,5
1,5	12,5	20	1,0
1,7	22
1,9	23,5
2,0
2,2	24,5
2,5	14,5	25,5
3,0	29
3,6	17	32
3,75
4,0	17,5	33
5,0	20	37

* Размеры для справок** Размеры С=100…460; h=16…50 зависят от требований потребителя

Ёмкость мкФ	U ном. В	Исполнение	Вариант 2	Вариант 4	Вариант 5
D, мм	H, мм	А, мм	D, мм	H, мм	А, мм	D, мм	H, мм	А, мм
16	250	а	40	62	15	40	62	15	40	62	15
20
3,6	450				30	30
3,75
6	35	62	15
8	40
14	40	62	15	40	62	15
16
3	250	в	30	62	15	25	62	10	25	62	10
4
5
6
7	30	15	30	15
8
9
10
12	35	35	35
14
16	97	97	97
20
25	40	92	40	92	40	92
30
34	45	97	45	97	45	97
40
8	330	в	30	62	15	30	62	15	30	62	15
10	35	35	35
12
16	40	40	40
3	450	30	25	10	25	10
3,6
3,75	30	62	15
3,8
4
5	30	15	30	15
6
8	35	35	35
10	40	40	40
12
14	92	92	92
16
3	500	35	62	35	62	35	62
4
6	40	40	40
8
10	92	92	92
12
16	50	97	50	97	50	97
9	250	д	40	64	40	64	40	64
10
12
14
16
20
8	330
10
12
16
8	450
10
12

ёмкость, мкФ	вариант	U ном, в	допускаемое отклонение емкости
3	варианты 6, 7, 10	450	± 5%; ± 10%
4
5
6
7	вариант 10
8

Ёмкость, мкФ	Uном, В	R резистора	Исполнение	Вариант 8	Вариант 9	Вариант 11
D, мм	Н, мм	А, мм	D, мм	Н, мм	А, мм	D, мм	Н, мм	А, мм
4	250	1 МОм		35	62	15	30	70	15
4,5
9
3,6	450	25	62	10	35	62	15
3,75
4
5,9	35	62	15	35	62	15
16	250	560 кОм	а	97	35	97	97
20	470 кОм
3	1 МОм	б	25	62	10	25	62	10	25	62
4
5
6
7	30	15	30	15	30
8
9
10
12	35	35	35
14
16	560 кОм	40	40	40
20	470 кОм
25	360 кОм	92	92	92
30	330 кОм	45	97	45	97	45	97
34	300 кОм	50	50	50
40	240 кОм
3,6	450	1 МОм	30	62	30	62	30	62

1

Купить К78-22 вы можете на ООО «Кузнецкий завод конденсаторов».



Конденсатор 104: что это значит?

Очень часто от начинающих радиолюбителей и от людей, далеких от радиоэлектроники, но по тем или иным причинам столкнувшихся с ремонтом электронных приборов, можно услышать такие вопросы: «Конденсатор 104 – что это значит? Как понять значение маркировки конденсаторов?» В этой статье мы попробуем популярно разобрать этот вопрос.

Подобная маркировка конденсаторов (104) может быть только у керамических изделий. Это связано с тем, что они, в отличие от электролитических, имеют довольно малые габаритные размеры, и, соответственно, на их корпусе просто нет места для полной и подробной записи всей необходимой информации, такой как емкость изделия, тип и прочее.

Керамический конденсатор (104) является естественной частью любой радиоэлектронной схемы. Эти изделия используют везде, где необходимо работать с сигналами, которые меняют свою полярность. Керамические конденсаторы имеют отличные частотные характеристики, малые токи утечки, незначительные потери, небольшие размеры и низкую стоимость. В тех схемах, где требуются описанные выше характеристики, керамические конденсаторы просто незаменимы, однако до недавнего времени проблемы, связанные с технологическим процессом их производства, отвели этим приборам нишу устройств с малой емкостью. Еще совсем недавно керамические конденсаторы с емкостью 10 мкФ воспринимались как экзотика, стоимость таких изделий была неоправданно высока. Развитие современных технологий позволило на сегодняшний день нескольким фирмам достичь емкости 100 мкФ в керамических конденсаторах и заявить о скором достижении еще больших значений. К тому же цены на все группы этих изделий постоянно снижаются.

Теперь перейдем к маркировке керамических конденсаторов. Она бывает двух типов: из трех и четырех знаков. У нас маркировка «104», конденсатор с такой формой записи имеет отношение к трехзнаковой кодировке. Расшифровка данного типа довольно простая: первые два знака означают величину емкости в пикофарадах, а последний — количество нулей. Давайте разберем, что же означает конденсатор «104». Получается, что первые две цифры (10) означают емкость, а последняя (4) – количество нулей. Значит, маркировка 104 подразумевает 100000 пФ (100 нФ, или 0,1 мкФ). Как видите, все очень просто. Такой формой записи можно закодировать минимальное значение 1,0 пФ, она будет иметь следующий вид: 010. Если необходимо записать величину емкости менее одного пикофарада, используют латинскую литеру R. Такая запись будет иметь следующий вид: 0R5, что означает 0.5 пФ. Если значение емкости меньше 1,0 пФ, тогда последней цифрой ставится 9, это не значит, что надо дописывать 9 нулей. Вот пример такой записи – 109 (1,0 пФ), 159 (1,5 пФ) и 689 (6,8 пФ).

Теперь рассмотрим четырехзнаковую маркировку керамических конденсаторов. В таком виде записи первые три цифры означают емкость в пикофарадах, а четвертая — количество нулей.

Вот мы и разобрали, что означает конденсатор «104». Теперь, если вам понадобятся керамические конденсаторы, вы с легкостью сможете разобраться, какое значение емкости записано на том или ином элементе. И вам не придется обращаться за помощью к специалистам.

Где содержится золото

Использование золотого компонента наблюдается в таких элементах, как микросхемы, ламели плат и процессоры. В конденсаторах применяется чаще, что позволяет избежать процессов коррозии и продлить время эксплуатации элемента и пробора.

Импортные конденсаторы настолько же ценны, как и советские, так как содержат большое количество драгоценных металлов. Если советские приборы сейчас найти очень сложно (они в 90% случаев уже отправлены на свалку или сданы в пункты приема), то иностранные конденсаторы еще активно применяются. Найти их можно в старых телевизорах, разнообразной по сложности изготовления и способах использования радиотехнике, а также в холодильниках. На рынках и барахолках активно проводится скупка с целью выплавки металла из плат.

Маркировка керамических конденсаторов

TL431

Поскольку на керамических деталях мало места из-за небольших размеров корпуса, то для маркировки используются разные методы. На корпусе могут быть напечатаны буквы и цифры.

Кодовое обозначение на конденсаторе

1. Если есть маленькая буква «р», это указывает на емкость в пикофарадах, «n» – в нанофарадах. Буква находится в середине цифр, тогда надо ее заменить запятой (0R3 = 0,3 пФ или 1p0 = 1,0 пФ, 6n8= 6,8 нФ);
2. Иногда ёмкость кодируется цифрами. Она представлена в трех цифрах без буквы. При этом емкостная величина соответствует двум первым цифрам в пикофарадах. Последняя указывает экспоненту 10 в степени n (n – цифра). Например, если конденсатор маркируется 104, то это читается, как 10 х 10 (в четвертой степени) пикофарад;
3. Бывает, есть цифра с десятичной точкой, что указывает на емкостную величину в микрофарадах (пленочные конденсаторы);
4. Если встречается запись с последней девяткой, это указывает, что емкость менее 10 пФ, а между двумя первыми символами надо поставить запятую (459 = 4,5 пФ; 259 = 2,5 пФ).

Важно! Большие буквы после цифр идентифицируют допуски. При этом буквы B, C, D, F и G указывают абсолютные величины

Остальные – в процентах. Для всех этих обозначений существует таблица.

Таблица расшифровки допусков

Представим несколько конкретных кодов и их расшифровку, чтобы идентифицировать, сколько будут составлять емкостные величины:

1. 12pJ = 12 пФ с допуском ± 5%;
2. 47nZ = 47 нФ с погрешностью -20 … + 100%;
3. 471 = 47 х 10 пФ без допуска;
4. 105К = 1мкФ (10 х 10 (в 5 степени) пФ с допуском ± 10%;
5. 2200 = 2200 пФ без кода допуска;
6. .022К = 0,022 мкФ= 22 нФ с погрешностью ± 10%;
7. 22 подчеркивание – 22 пФ;
8. 662 = 66 * 10 (во 2 степени) pF = 66 * 100 pF = 6600 pF = 6,6 нФ;
9. 224 = 22 * 10 ( в 4 степени) pF = 22 * 10000 pF = 220000 pF = 220 nF = 0,22uF.

Кроме емкости, может быть зашифровано номинальное напряжение. Для этого служит маленькая буква. В отличие от емкости, встречаются разные варианты кодировки. Некоторые из них:

• m – 25B;
• l – 40(50)B;
• a – 63B;
• b – 100B;
• c – 160B;
• d – 250B;
• e – 400B;
• f – 630B;
• нет буквы – 500В;
• h – 1000B;
• i – 1600 B.

Маркировка керамических конденсаторов может отсутствовать в виде букв и цифр, но они помечаются цветовым кодом. Расшифровка также занесена в таблицы. Эти таблицы зависят от принятых стандартов в стране-производителе.

Цветовые и буквенные коды не представляют никакой сложности, надо просто корректно применять расшифровку символов. Постепенно мастер, постоянно работающий с электронными схемами, без труда научится определять тип и емкость любого конденсаторного элемента.

Эксплуатационные параметры конденсаторов 2A104J

Основные данные указаны в маркировке на корпусе изделия. Так как видимая площадь ограничена, применяют стандартные сокращения. По символам 2a104j конденсатор характеристики можно определить следующим образом.

Первая группа кода (цифра и буква «2а») содержит сведения о номинальном напряжении. Этот параметр указывают для применения в цепях постоянного тока. Следует учитывать эту особенности при работе с переменными сигналами.

К сведению. Чтобы исключить повреждения, делают определенный запас по возможным нагрузкам на стадии расчета электрической схемы.

В соответствии с действующими международными стандартами (IEC), утвержденными профильной комиссией, допустимо применение следующих обозначений (маркировка/ номинал по напряжению для постоянного тока, V):

• 0J/ 6,3;
• 1A/ 10;
• 1C/ 16;
• 1E/ 25;
• 1H/ 50;
• 2A/ 100.

Последней латинской буквой в маркировке обозначают допустимые отклонения в большую или меньшую сторону от номинальной емкости:

• C – 0,25 пФ;
• D – 0,5 пФ;
• F – 1%;
• J – 5%;
• K – 10%;
• M – 20%.

Важно! Следует обратить внимание на разные виды допусков. В отдельных сериях отклонения указывают в фиксированных значениях (пикофарадах, пФ). В других – кодируют процентную величину от номинального значения рабочего параметра

В других – кодируют процентную величину от номинального значения рабочего параметра.

Емкость обозначают тремя цифрами: две первые – это базовая часть, последняя – степень десяти.

С учетом изложенных сведений нетрудно расшифровать маркировку 2a104j:

• 2а – напряжение при подключении к источнику постоянного тока не более 100V;
• 104 – это 10 * 104 = 10 * 10 000 = 100 000 пФ;
• j – допустимое нормативами отклонение 5%, то есть от 95 000 до 105 000 пФ.

Для удобства можно перевести данный номинал в микрофарады (0,1 мкФ) либо нанофарады (100 нФ). По аналогичному алгоритму можно расшифровать другое обозначение на корпусе. Например, конденсатор 103j – это 10 000 пФ±5%.

Базовые правила действительны только для обозначения номинального значения основного параметра (емкости). Производители часто применяют собственные корпоративные стандарты при указании отклонений, иных дополнительных характеристик. Пример кодировки напряжения (постоянный ток) компанией Panasonic:

• 1H – 50 V;
• 1J – 63 V;
• 1 – 100 V.

К сведению. Этот производитель наносит сведения о максимальном напряжении перед основной группой цифр с данными о емкости конденсатора.

Обозначение напряжения в классическом виде

В подробных спецификациях производителя на модель 2a103j конденсатора характеристики приведены с описанием размеров (пример в мм):

• длина х диметр выводов (L x d) – 20 x 0,5;
• высота х ширина х толщина корпуса (H х W x Y) – 12 x 7,5 x 4;
• расстояние между выводами (P) – 5,5.

В описании приводят материалы основных компонентов конструкции:

• обкладок;
• диэлектрика;
• выводов;
• защитно-декоративной оболочки.

Изделия этой категории рассчитаны на применение в широком диапазоне температур (от-40°C до +85°C).

В отдельном списке производитель делает ссылки на использованные технологические стандарты и методики проведения проверочных испытаний. В частности, проверяют:

• рабочие параметры после серии рабочих циклов с применением определенных инструкцией токов заряда;
• изоляционные свойства при напряжении до и более 100 V;
• сохранение накопительной способности (целостности конструкции) при повышенной температуре до +235°C;
• номинальную емкость в разных температурных режимах;
• стойкость к вибрационным и другим внешним воздействиям;
• частотные характеристики.

Торговым партнерам и оптовым покупателям предоставляются сведения об упаковке и маркировке товарных партий. В сопроводительных документах указывают рекомендации по температуре воздуха и относительной влажности. Сообщают содержание тяжелых металлов, которое необходимо учитывать при выборе метода утилизации.
