ТС106-10, TC112-10, TC112-16, ТС122-20, ТС122-25, TC132-40, TC132-50, TC142-63, TC142-80 Симметричные тиристоры (симисторы) изготовлены на основе пятислойной кремниевой структуры п-р-п-р-п и предназначены для работы в светорегуляторах для ламп накаливания, коммутаторах нагрузок, аппаратах импульсной сварки, регуляторах температуры для бытовых электроприборов, стабилизаторах тока и напряжения, мощных ультразвуковых генераторах и другой коммутационной и регулирующей аппаратуре. Конструктивно оформлены в плоском пластмассовом корпусе с пластинчатыми выводами (ТС 106-10) и в цилиндрическом металлостеклянном корпусе с массивным шестигранным фланцем-теплоотводом с резьбовой шпилькой для крепления прибора (ТС112-10… ТС142-80). Система обозначений данных приборов представляет собой буквенно-цифровой код, в котором буквы ТС обозначаюттиристор симметричный. Первая цифра указывает на порядковый номер модификации, вторая — в кодированном виде на размер под ключшестигранника фланца, третья —на конструктивное исполнение корпуса. Далее, через дефис, следует число, обозначающее в амперах максимально допустимый ток в открытом состоянии. Затем указывают число, обозначающее класс прибора по повторяющемуся импульсному напряжению в закрытом состоянии, и еще через дефис — группу по критической скорости увеличения коммутационного напряжения. Предусмотрено 12 классов по повторяющемуся импульсному напряжению (класс 1 — 100 В, 2 — 200 В, …, 12—1200 В) и 7 групп по критической скорости увеличения коммутационного напряжения (1—2,5 Вмкс, 2—4 Вмкс, 3—6,3 Вмкс, 4— 10 Вмкс, 5—16 Вмкс, 6—25 Вмкс, 7— 50 Вмкс). В цепь нагрузки симистор включается выводами 1 и 2. При наличии рабочего напряжения между этими выводами он открывается при подаче импульса тока на управляющий электрод(вывод 3) относительно вывода 2. Если рабочее напряжение приложено плюсом к выводу 2, а минусом — к выводу 1, то симистор можно открыть импульсом любой полярности. При противоположной полярности рабочего напряжения для отпирания симистора на управляющий электрод необходимо подавать импульсы отрицательной полярности. Эксплуатируются при температуре Θкор = —50.. +110 °С (ТС106-10) и Θкор= -60…+125 °С (ТС112- 10…ТС 142-80). Масса симисторов типа ТС106-10 не более 2,2 г, TC112 — не более 6 г, ТС122 — не более 23 г, ТС142 — не более 50 г.
Электрические параметры и предельные значения допустимых режимов работы сими- стора Uу.от, В, Uот.и,В при Өкор. °С +25 -50 Iу.от, мА, при Өкор. °С +25 -50 ТС106-10 ≤1.65 ≤3.5 ≤6 ≤100 ≤230 ≥0.2 ТС112-10 ≤1.85 ≤3 ≤5 ≤100 ≤300 _ ТС112-16 ≤1.85 ≤3 ≤5 ≤100 ≤300 _ ТС122-20 ≤1.85 ≤3.5 ≤6 ≤150 ≤450 _ ТС122-25 ≤1.8 ≤3.5 ≤6 ≤150 ≤450 _ ТС132-40 ≤1.85 ≤4 ≤7 ≤200 ≤480 _ ТС132-50 ≤1.8 ≤4 ≤7 ≤200 ≤480 _ ТС142-63 ≤1.8 ≤4.5 ≤7.5 ≤200 ≤480 _ ТС142-80 ≤1.8 ≤4.5 ≤7.5 _______________________________________ 1 При Θкор= +110°С. ≤200 ≤480 _ ≤45 ≤1.5 _ ≤45 ≤3 50 ≤45 ≤3 50 ≤45 ≤3.5 50 ≤45 ≤3.5 50 ≤60 ≤5 63 ≤60 ≤5 63 ≤60 ≤7 63 ≤60 ≤7 63 400 2 Повторяющийся импульсный ток запертого симистора при Θкор= + 125°С. 0.5 |
||
| Всего страниц | 2 Pages | |
| Скачать PDF |
2 Самые распространенные схемы РН 0-220 вольт своими руками
Схема №1.
Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.
СНиП 3.05.06-85
Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.
Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.
Схема №2.
Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.
В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.
Принцип работы
Между выводами динистора должно присутствовать напряжение определённой величины, позволяющее перевести работу одного из двух транзисторов в режим насыщения. В результате откроется второй элемент, и динистор начнёт пропускать ток.
Динисторы, как и тринисторы, пропускают ток только в одном направлении. Чтобы ток проходил в обоих направлениях, они включаются по встречно-параллельной схеме. Также для этого может использоваться пятислойная структура pnpnp типа.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Схемы управления
Схема диммера на симисторе позволяет создать компактное дополнение к выключателю освещения, для плавной регулировки уровня освещения. При необходимости схему можно дополнить компонентами для плавного изменения освещения в зависимости от яркости внешнего фона.
Схемы управления скоростью вращения двигателя принципиально ничем не отличаются по принципу построения от других аналогичных. Нюансы касаются только параметров тока и напряжения на двигатель.
Управление симистором через оптопару позволяет подключать электрооборудование, которым нужно управлять. Непосредственно к компьютеру через порт LPT. Оптопара в данном примере позволяет защитить непосредственно материнскую плату компьютера от перегрузки и выхода из строя. Своего рода умны предохранитель с функцией управления.
Управление симистором с микроконтроллера позволяет добиться очень точных показателей по току и напряжению, при которых происходит управление самим симистором и распределению питающего напряжения на различные устройства нагрузки.
Схема управления симистором с микроконтроллера на рисунке
Как проверить динистор мультиметром: тестовая схема на примере тиристора ку 202н, проверка без выпаивания
Существует несколько способов проверки симистора на работоспособность. Для самого простого понадобится только лишь мультиметр, а для более сложных измерений — автономный источник питания или тестовая схема.
Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!
Симисторный регулятор напряжения не занимает много места, так как в нем отсутствуют громоздкие и устаревшие морально элементы. Если же вам что-то непонятно, пишите мне!
3 Основных момента при изготовлении мощного РН и тока своими руками
Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.
Динистор – это тоже, что и симистор, только без управляющего вывода. Если симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.
СНиП 3.05.06-85
Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе симистора, а конденсаторы сглаживают пульсации на входном сигнале.
Условные обозначения электрических параметров тиристоров
— Повторяющееся импульсное напряжение в закрытом состоянии
— Повторяющееся импульсное обратное напряжение
() — Максимально допустимый средний ток в открытом состоянии (Температура корпуса)
— Максимально допустимый действующий ток в открытом состоянии
— Ударный ток в открытом состоянии
— Максимально допустимая температура перехода»>
/ — Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии.
— Пороговое напряжение тиристора в открытом состоянии.
— Динамическое сопротивление в открытом состоянии.
— Повторяющийся импульсный ток в закрытом состоянии.
— Повторяющийся импульсный обратный ток.
— Критическая скорость нарастания напряжения в закрытом состоянии.
— Отпирающий постоянный ток управления.
— Отпирающее постоянное напряжение управления.
— Критическая скорость нарастания тока в открытом состоянии
— Время выключения.
— Защитный показатель — значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания.
— Тепловое сопротивление переход — корпус.
Маркировка тиристоров Т112-Т142:
Т112-16-12 4 3 УХЛ2
- Т — Тиристор низкочастотный
- 112 — Конструктивное исполнение, серия.
- 16 — Средний ток в открытом состоянии IT(AV).
- 12 — Класс по напряжению URRM / 100 (Номинальное напряжение — 1600 В).
-
4 — Критическая скорость нарастания напряжения в закрытом состоянии ()cr:
Буквенно-цифровая маркировка Е3 А3 Р2 К2 Е2 А2 Цифровая маркировка 2 3 4 5 6 7 Значение, В/мкс 50 100 200 320 500 1000 -
3 — Группа по времени выключения tq
Буквенно-цифровая маркировка М2 Т2 А3 С3 Цифровая маркировка 2 3 4 5 Значение, мкс 250 160 100 63 - УХЛ2 — Климатическое исполнение: УХЛ2 — для умеренного и холодного климата.
Рекомендации по монтажу силовых тиристоров
- Надёжность теплоотдачи и электрического контакта между сопрягаемыми поверхностями тиристора и охладителя во всём диапазоне температур обеспечивается соответствующим закручивающим моментом.
- Перед сборкой следует провести визуальный осмотр контактных поверхностей на наличие механических повреждений и протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном).
- Для улучшения параметров теплоотдачи перед сборкой сопрягаемые поверхности рекомендуется смазывать тонким слоем кремнеорганической теплопроводной пасты КПТ-8, что не является обязательным условием монтажа.
- По окончании монтажа крепежные детали (гайки и шайбы) необходимо дополнительно обезопасить от воздействия коррозии.
Советы и рекомендации по эксплуатации силовых тиристоров:
- Следует исключать возможность длительной эксплуатацию силовых тиристоров при их предельно допустимой нагрузке по всем параметрам. При этом коэффициент запаса определяется необходимой степенью надежности устройства.
- Замена вышедшего из строя силового тиристора осуществляется тиристором, параметры которого соответствуют параметрам заменяемого.
- Процесс эксплуатации в среде с повышенным уровнем температурного режима должен сопровождаться принудительным охлаждением.
- Для обеспечения нормальной теплоотводности рекомендуется периодическая очистка силовых тиристоров и охладителей от пыли и загрязнений.
- Для выравнивания токов между параллельно соединенными силовыми тиристорами следует применять индуктивные делители тока (зачастую это тороидальный витой магнитопровод). Наиболее популярные способы подключение: замкнутая цепь, схема с общим витком или с задающим тиристором. Эффективность делителей тока при этом определяется сечением магнитопровода.
- Предотвращение разбаланса напряжений при последовательном соединении силовых тиристоров осуществляется применением шунтирующих резисторов, подключаемых параллельно каждому тиристору. Выравнивание напряжения в переходных режимах обеспечивается параллельным подключением к каждому тиристору конденсаторов.
- Строго запрещено прикасаться к силовым тиристорам, находящимся под напряжением.
Рекомендуемые списки, связанные с частью
| Исходя из ваших критериев поиска, мы нашли другие таблицы данных, которые могут вас заинтересовать. Эти связанные таблицы содержат дополнительную информацию об аналогичных продуктах и технических характеристиках и могут помочь вам найти идеальное решение для нужд вашего проекта. |
| Номер в каталоге | Описание | Производители |
| TC122-20 | thyristors (triacs) | ETC |
| TC122-20 | thyristors (triacs) | ETC |
| TC122-25 | thyristors (triacs) | ETC |
| TC122-25 | thyristors (triacs) | ETC |
| Номер в каталоге | Описание | Производители |
| TL431 |
100 мА, регулируемый прецизионный шунтирующий регулятор |
Unisonic Technologies |
| IRF840 |
8 А, 500 В, N-канальный МОП-транзистор |
Vishay |
| LM317 |
Линейный стабилизатор напряжения, 1,5 А |
STMicroelectronics |

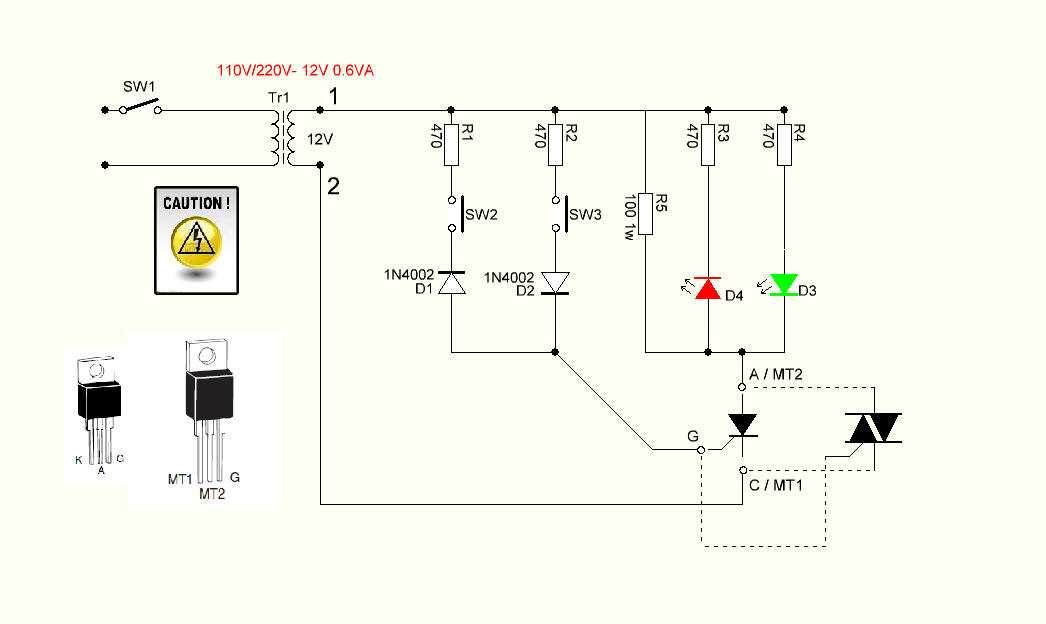

Проверка симисторов и тиристоров с помощью мультиметра или батарейки с лампочкой
- Участок открытого состояния. На этом промежутке элемент практически не оказывает сопротивления проходящему через него току. Его проводимость максимальная. Эта зона заканчивается точкой, в которой ток перестаёт протекать.
- Область отрицательного сопротивления. Провоцирует начало лавинного пробоя.
- Пробой коллекторного перехода. На этом промежутке элемент работает в режиме лавинного пробоя, из-за чего происходит резкое уменьшение напряжения на его выводах.
- Участок прямого включения. В этой области динистор закрыт, так как разность потенциалов, приложенная к его выводам, меньше, чем необходимая для возникновения пробоя.
- Пятый и шестой участки описывают работу прибора в нижней половине ВАХ и соответствуют состояниям обратного включения и пробоя элемента.
Как проверить симистор в стиральной машине
- Зао ЧИП и ДИП, ул. Перерва, д. 49 тел. +7 495 544-00-08 тел. 495-3472800
- Терра Электроника Москва, ул. Дербеневская, дом 1, Бизнес-парк «Дербеневский», корп. 1, подъезд 23 тел.: (495) 221-78-03
- Чипрезистор ул. Большая Черёмушкинская, д.25, стр.97 тел.: 8(499)7-555-078
Регулятор мощности
Регулятор мощности на симисторе обычно требует включения симистора в одну из ветвей выпрямителя, чтобы путем изменения импульсов питания двигателя добиться как можно маленьких промежутков в подаче питания на двигатель, чтобы не терялась мощность на низких оборотах.
Схема регулятора мощности выполняется в основном на силовом синисторе, выпрямительном диодовом мостике и по возможности с применением оптопары, для защиты управляющего входа от непредвиденных поломок с целью предотвращения распространения неисправности.
Регулятор мощности на симисторе для индуктивной нагрузки на схеме
2 основных принципа при изготовлении РН 0-5 вольт
- Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
- Питание микросхем производится только постоянным током.
Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.
Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:
- Первый вывод – входной сигнал.
- Второй вывод – выходной сигнал.
- Третий вывод – управляющий электрод.
Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.
СНиП 3.05.06-85
Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.
Регулятор напряжения 0 — 220в
https://youtube.com/watch?v=swIo4WqPqjhY
Как избежать 3 частых ошибок при работе с симистором.
- Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
- Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
- При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.
РН на 2 транзисторах
Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.
СНиП 3.05.06-85
Ответы на 4 самых частых вопроса по регуляторам:
- Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
- От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
- Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
- Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.
