Конструкция реле
Реле имеет дифференциальную поляризованную двухкатушечную
магнитную систему с плоским симметричным якорем. Магнит расположен
между катушками.
При нахождении якоря в среднем положении магнитный поток постоянного магнита
равномерно распределяется по обоим плечам магнитопровода, а создаваемые ими
силы притяжения якоря равны между собой и компенсируют друг друга.
При пропускании постоянного тока по обмотке возникает магнитный поток,
который в одном плече магнитопровода суммируется с потоком постоянного магнита,
в другом — вычитается. В результате якорь притягивается к полюсу, по которому
проходит суммарный поток. Для изменения направления движения якоря необходимо
изменить полярность тока в обмотке.
При отсутствии сигнала на входе якорь переключателя находится у одного из полюсов.
Фиксация его в этом положении осуществляется потоком постоянного магнита
вследствие резкого увеличения его в том плече магнитопровода, к полюсу которого
приблизился якорь. В этом и заключается суть магнитной блокировки или защелки.
Переключение якоря во второе устойчивое состояние можно осуществить,
подавая импульс необходимой полярности в обмотку второго плеча магнитопровода
или же в обмотку первого, к полюсу которого он притянут. В последнем случае
магнитный поток, создаваемый обмоткой, должен быть направлен навстречу
потоку постоянного магнита. Тогда возникают силы, отталкивающие якорь от полюса,
к которому он был притянут, и перебрасывающие его во второе устойчивое состояние,
аналогичное первому по принципу фиксации. Этот способ переключения энергетически
более экономичен и называется переключением методом «отбоя».
Контактная система состоит из двух переключающих контактов
и смонтирована на основании реле. Схема контактов:
При подключении плюса источника питания к началу обмотки (2),
а минуса — к концу обмотки (3), происходит замыкание контакта (4) с контактом (1)
и контакта (9) с контактом (5), и соответственно при подключении плюса источника
питания к началу обмотки (7), а минуса — к концу (8), происходит замыкание
контакта (4) с контактом (10) и контакта (9) с контактом (6).
Подача напряжения другой полярности и одновременная подача напряжения на
прямые и отбойные обмотки не допускаются.
Неподвижные контакты припаяны к внутренним концам
выводных штырьков из ковара, изолированных от основания стеклянными слезками.
Подвижные контакты запрессованы в плоские контактные пружины, припаянные
также к выводным штырькам. Для передачи усилия к подвижным пружинам
якорь снабжен двумя стеклянными шариками.

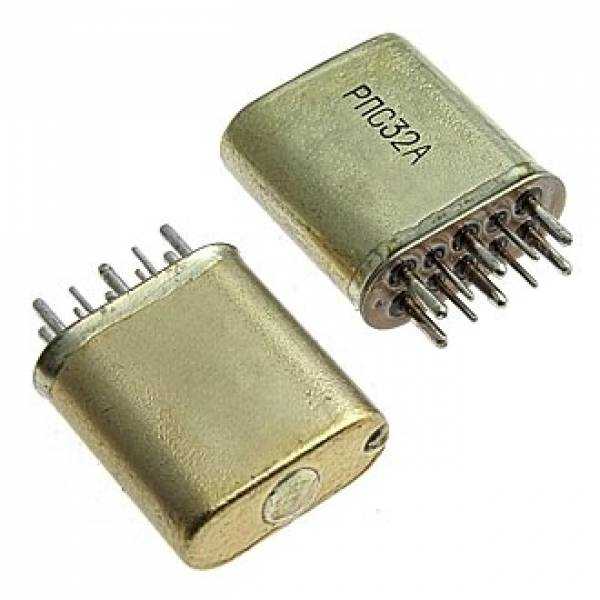

Реле защищено цельнотянутым латунным чехлом, который
после сборки и регулировки реле припаивается к основанию.
Основание (цоколь) имеет овальную форму и изготовлено из листового ковара:
Запаянное отверстие для откачки воздуха:

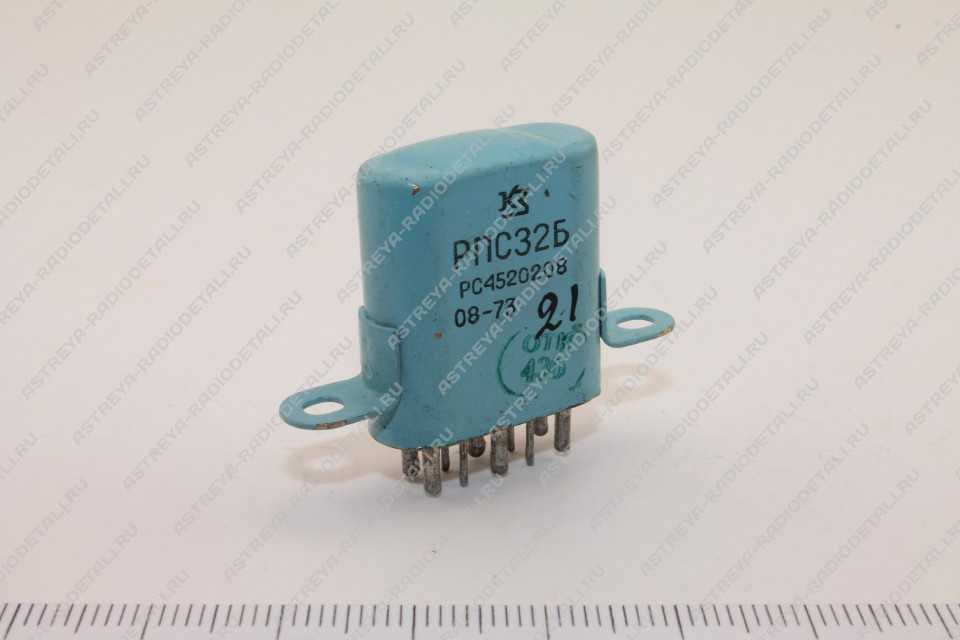

Крепится реле при установке в изделие с помощью двух уголков,
приваренных к корпусу:
1. Витенберг М.И. Расчет электромагнитных реле
для аппаратуры автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
2. Справочник. Часть III. Выпуск 5. Реле и контакторы. — 1966.
3. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., «Энергия», 1975.
4. Каталог «Изделия промышленности
средств связи». Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
5. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко, В.В. Соболев.
— М.: Радио и связь, 1982. (Элементы радиоэлектронной аппаратуры).
6. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.
— 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
7. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.
— 3-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
