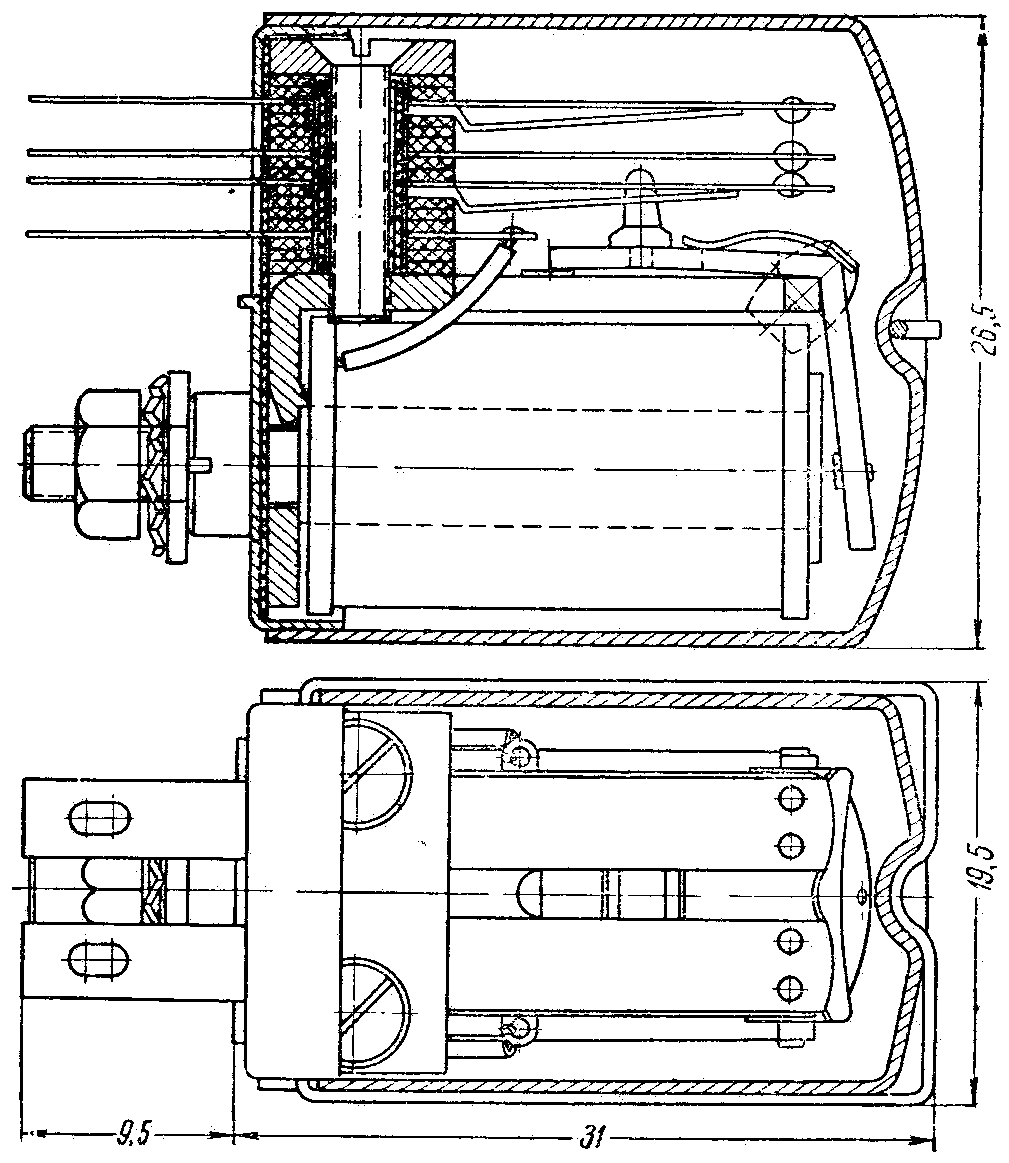

Конструкция реле
Магнитная система реле типа РЭС6 аналогична магнитной
системе реле типа РСМ, но длина сердечника и корпуса немного больше (22 мм).
Контактная система имеет другую конструкцию, контактные
пружины с прокладками из стеклотекстолита собраны в пакет, который двумя
винтами крепится к корпусу. Все пружины изготовлены из бронзы толщиной
0,15 мм.
Неподвижные пружины лежат на латунных опорных пружинах.
Длина контактных пружин 14,5 мм, ширина 4 мм. Контакты двойные, серебряные.
Контакты обмотки выведены к паяльным штифтам (лепесткам),
заложенным в контактный пакет.
Реле имеет задний щиток из стали и защищено съемным
алюминиевым чехлом, который удерживается П-образной пружиной
из стальной проволоки.
Контакты реле выдерживают 50 000 циклов при активной
нагрузке 2А/30В или 200 000 циклов при активной нагрузке 0,1А/300В, а также
1000 циклов при активной нагрузке 6А/28В постоянного тока.
Изоляция обмотки и контактов выдерживает испытательное
напряжение 500 В эфф.
