Конструкция реле
Контакты реле выдерживают 300 000 циклов при
активной нагрузке 2 А/30 В постоянного тока, а также 100 000
циклов при активной нагрузке 0,5 А/115 А переменного тока
частотой 50—1000 Гц.
Срок службы контактов из сплава ПлИ-10 при активной нагрузке 0,8
А/30 В постоянного тока не менее 800 000 циклов.
Мощность, потребляемая реле при срабатываний, составляет
0,46—0,51 Вт. Время срабатывания реле при номинальном напряжении
— не более 5 мс, время отпускания — не более 3 мс.
Изоляция обмотки и контактов выдерживает испытательное
напряжение 500 В (эфф). Сопротивление изоляции 100 МОм. Вес реле 20 г.
Магнитная система реле — П-образная двухкатушечная клапанного
типа, аналогичная таковой у РДЧГ. Диаметр сердечников 3,5 мм, длина их 15 мм, толщина
корпуса 1,5 мм, ширина — 10 мм. Якорь подвешен на оси и имеет по
бокам два удлиненных рычага с изолирующими буксами на концах.
Ход якоря реле 0,3 мм, штифта отлипания нет. Давление в
размыкающем контакте 8—10 Г. Зазор между контактами 0,3 мм.
Давление возвратных пружин 2 х 9 Г.
Неподвижные контакты имеют цилиндрическую форму, они приварены к
внутренним торцам выводных штырьков, запрессованных в основание
реле. Контакты изготовлены из серебра; для коммутации очень
малых токов и напряжений применялись контакты из золота, а также
сплава марки ПлИ-10; в более поздних варианта этот сплав был
заменён на СрПдМг20-0,3.
Подвижные контакты приклепаны к подвижным контактным пружинам,
запрессованным одним концом в пластмассовую колодку, укрепленную
на корпусе реле. Рабочая длина подвижных пружин 10 мм, ширина их 2 мм и толщина
0,15 мм. Сферическая поверхность подвижного контакта касается
боковой цилиндрической поверхности неподвижного контакта. Длина
неподвижного контакта 2 мм, диаметр его 0,95 мм. Диаметр
подвижных контактов 1,5 мм, высота 0,4 мм.
Щеки катушек изготовлены из стеклотекстолита. Обмотка
изолирована от сердечника тремя слоями фторопластовой ленты
толщиной 0,02 мм. Внутренний диаметр обмотки 3,7 мм, длина ее 11
мм и высота 1,6—1,8 мм.
Обмотка выполнена из теплостойкой эмалированной проволоки марки,
ПЭТВ. Наибольшее сопротивление обмотки 9600 Ом, (d=0,03 мм),
минимальный ток срабатывания 7 мА. Коэффициент возврата реле
0,25—0,45.
Основание реле имеет круглую форму и отпрессовано из
теплостойкой пластмассы. В основание
запрессованы по окружности восемь выводных
штырьков из нейзильбера диаметром 0,95 мм для включения в
печатную схему с последующей опайкой.
В центре основания установлен винт для крепления реле. Реле
защищено цилиндрическим алюминиевым чехлом, кромка которого
развальцована на основании.

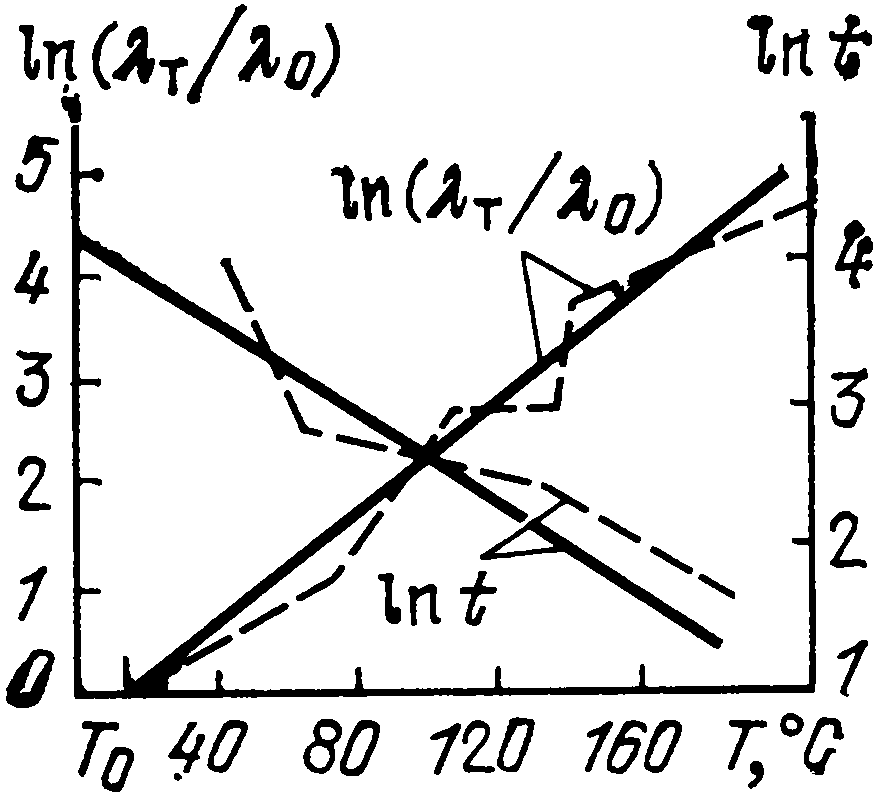

Зависимости долговечности t и надежности работы
λ от температуры окружающей среды
сплошная линия — теория; пунктир — эксперимент
1. Справочник по элементам автоматики и телемеханики.
Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет
электромагнитных реле для аппаратуры автоматики и связи. М.-Л
: Госэнергоиздат, 1961.
3. Аранович Б.И., Шамрай Б.В. Электромагнитные устройства автоматики. М.-Л.,
издательство «Энергия», 1965.
4. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., «Энергия», 1965.
5. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
6. Справочник. Часть III. Выпуск 5. Реле и контакторы. — 1966.
7. Игловский И.Г. и Владимиров Г.В. Справочник по
электромагнитным реле. Л., «Энергия», 1975.
8. Каталог «Изделия промышленности
средств связи». Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
9. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко,
В.В. Соболев. — М.: Радио и связь, 1982. (Элементы
радиоэлектронной аппаратуры).
10. Каталог «Изделия промышленности
средств связи». Серия 4.
Электромагнитные механизмы (реле).
Тематический выпуск «Электромагнитные
механизмы (реле)». Часть I. — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
11. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 2-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1984.
12. Каталог «Изделия промышленности средств связи». Серия 4. Реле слаботочные. Тематический
выпуск «Реле слаботочные». Часть I. — Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
13. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 3-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1990.
Описание изделия
Данное реле представляет собой двухпозиционное и одностабильное устройство. Два переключающих контакта вместе с завальцовкой образуют питающееся от постоянного тока реле.
Основное предназначение состоит коммутации электрических цепей как переменного, так и постоянного тока.
Рэс 9 изготавливается из качественных материалов в соответствии с ГОСТ 16121–79 и техническими условиями предприятия. Наверху устройства указаны номинальные параметры изделия и схема присоединения в различных механизмах. Рассчитано на сопротивление изоляции порядка 100 МОм, а вес менее 20 граммов. Мощность 0,5 Ватт, время срабатывания и отпускания в пределах 5 миллисекунд.
Условия эксплуатации
Столь важные элементы требуют соблюдения соответствующих условий эксплуатации, к которым относятся:
- Не более 3 суток при относительной влажности 98 процентов и температуре 35 градусов. Повторное пребывание возможно после нахождения устройства не менее 12 часов в стандартном климате. Пребывание рэс под напряжением 220 вольт в указанных ранее условиях регламентировано двумя сутками.
- Может выдерживать атмосферное давление в диапазоне от 666 до 103740 Паскалей.
- Выдерживает от 100 до 300 тысяч циклов при разных активных нагрузках.
- Изделие выдерживает испытательное напряжение 500 вольт.
Соблюдение указанных выше условий позволяет проработать реле достаточно длительное время и без частых замен
Также важно обеспечить хорошую изоляцию изделия и подобрать нагрузку, оптимальную для работы реле
Скупка на лом
В последнее время стала распространенной скупка подобных изделий по высоким ценам. Покупка ведется в любых количествах — от самых новых до бывших в употреблении. Поставщики сотрудничают с таможней и почтой России уже больше 7 лет.
Однако не все реле подойдут для продажи на лом. Сюда подойдут только определенные модели с соответствующими паспортами. В них указывается год производства, серия и конкретные характеристики. Для реле такой модификации имеются общие и раздельные паспорта, обозначающиеся соответствующей маркировкой.
Лучшим вариантом будут реле, изготовленные до января 1982 года. В них содержится 0,16 грамм платины или золота, которые имеют значительную стоимость. Номера паспортов 201 и 202 плюс 207 и 208, а также 213 и с 215 по 218. Именно они представляют собой наибольшую ценность и хорошо продаются на соответствующих рынках.
Реле рэс 9 является уникальным изделием. Несмотря на свой возраст, оно продолжает исправно служить в различных электрических конструкциях. Кроме того, оно хорошо раскупается и имеет повышенные технические характеристики. Благодаря хорошей работе под высокими нагрузками оно пригодится даже в очень сложных конструкциях.
