Рсч52

Конструкция реле

Магнитная система реле РСЧ-52 немного усилена по сравнению с РС-13, диаметр сердечника
равен 8 мм вместо 7 мм, корпус имеет толщину 3 мм вместо 2,5 мм.
Якорь уравновешен относительно оси вращения с помощью противовеса и имеет другое
крепление. Наибольшая нагрузка реле 18 контактных пружин. Обмотка реле, имеющего
наибольшую нагрузку, выполнена из проволоки марки ПЭВ-1.
Для увеличения путей утечки прокладки контактных групп имеют отверстия разных размеров,
и они несимметричны по отношению к оси, проходящей через эти отверстия.
Между контактными пружинами прокладываются по три прокладки, выступающие кромками в
разные стороны. Контактные пружины защищены от случайных повреждений двумя стальными
накладками, укрепленными сверху над группами. Изоляция обмотки и контактных пружин
усилена и выдерживает испытательное напряжение 1100 В эфф.

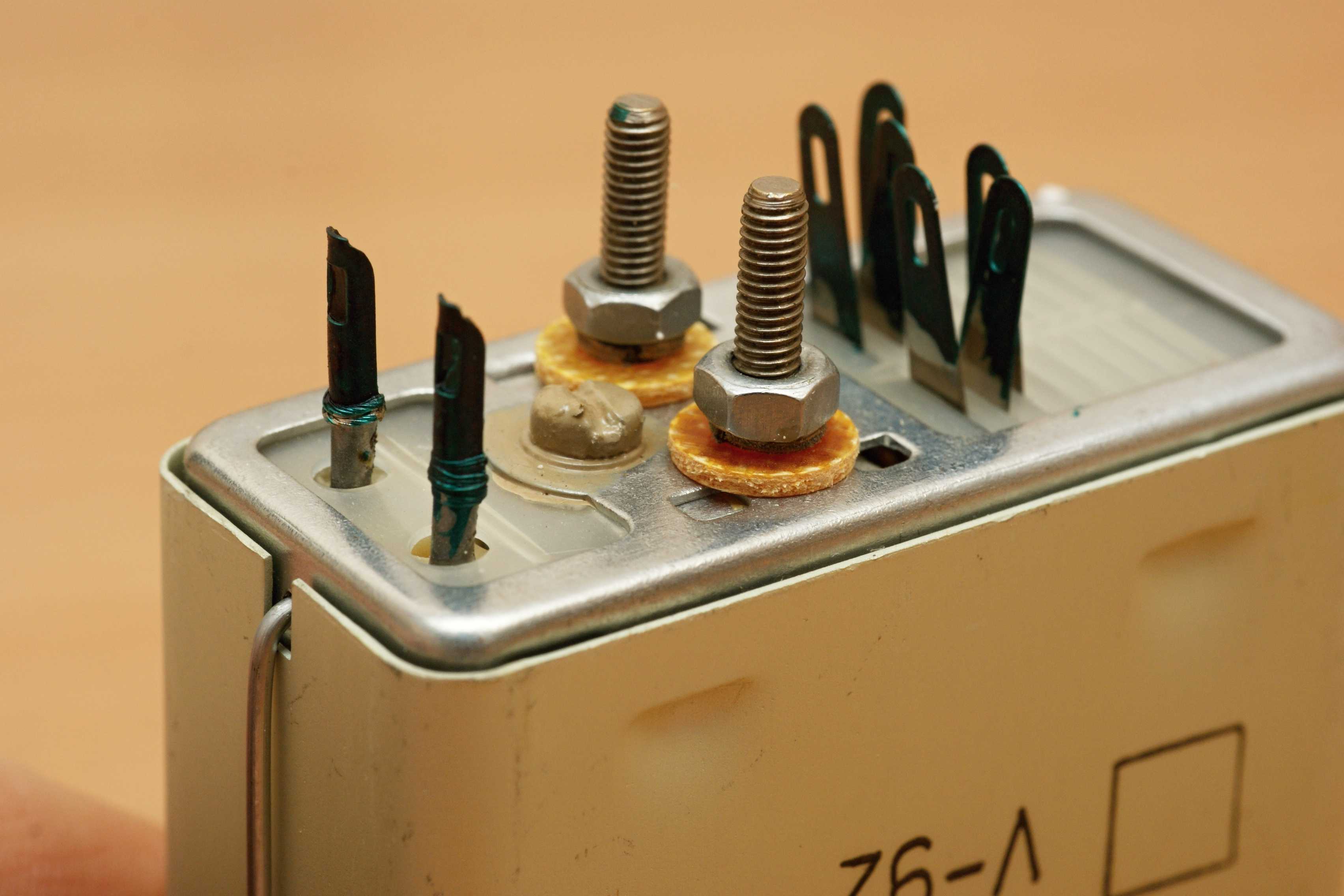

Реле типа РСЧ-52 снабжено задним щитком и имеет защитный алюминиевый чехол.

Контакты реле выдерживают 100 000 циклов при активной нагрузке
2А/28В или 0,125А/300В постоянного тока.

1. Справочник по элементам автоматики и телемеханики.
Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет электромагнитных
реле для аппаратуры автоматики и связи. М.-Л : Госэнергоиздат, 1961.
3. Справочник. Часть III. Выпуск 5. Реле и контакторы. — 1966.
4. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
5. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., «Энергия», 1975.
6. Каталог «Изделия промышленности
средств связи». Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
7. Каталог «Изделия промышленности
средств связи». Серия 4. Электромагнитные
механизмы (реле). Тематический выпуск «Электромагнитные
механизмы (реле)». Часть I. — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
8. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.-
Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
9. Каталог «Изделия промышленности средств связи». Серия 4. Реле слаботочные. Тематический
выпуск «Реле слаботочные». Часть I. — Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
10. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 3-е изд., перераб. и доп.-
Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
