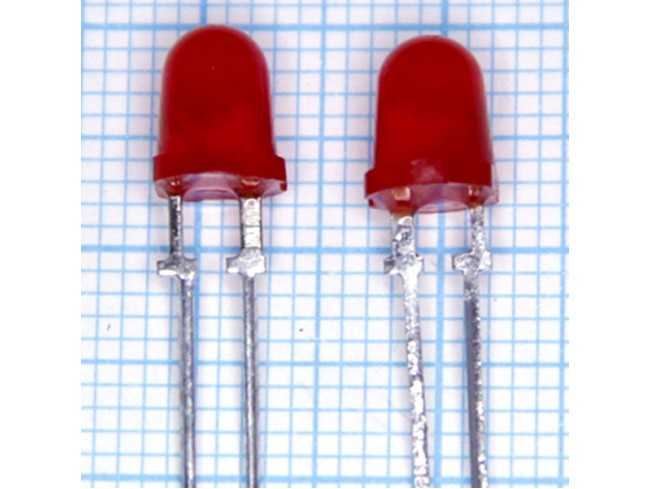

Особенности и технические характеристики светодиодов ал307

Определение мультиметром

Как и любой диод, выполненный на основе p-n перехода, светоизлучающий диод можно проверить мультиметром, используя свойство проводить ток только в одну сторону. У современных цифровых тестеров есть специальный режим проверки диодов, при котором измерительное напряжение оптимально для данной процедуры.

Чтобы определить расположение выводов светодиода, надо произвольным образом подключить его ножки к щупам мультиметра и определить результат по показаниям дисплея.

Неправильная полярность подключения LED к тестеру.

Если элемент подключен неверно, то результатом измерения будет зашкаливание значения сопротивления (OL – overload, перегрузка). Надо поменять местами зажимы мультиметра.

Правильная полярность подключения LED к тестеру.

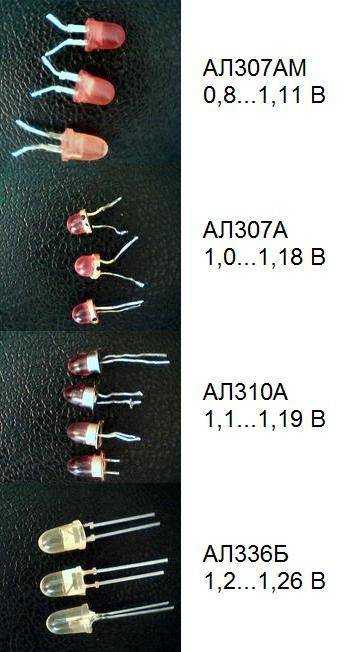

Если светодиод исправен и подключен правильно, то будет индицироваться какое-то сопротивление (конкретное значение зависит от типа излучающего элемента). В этом случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).

Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В этом случае правильное подключение можно контролировать по свечению.

Свечение светодиода АЛ307 при проверке тестером.

Если в обоих вариантах подключения на дисплее будет индицироваться overload, это может означать:

• неисправность светодиода;
• измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большинство светоизлучающих элементов делаются на основе арсенида галлия).

В первом случае полупроводниковый прибор можно утилизировать. Во втором – попробовать другой способ.

Технические характеристики | ШИМАДЗУ ЕВРОПА

Продукты

Описания	Банкноты
e LAC / E32 16 Система	Можно выбрать 2 или 4 лицензии
Лицензия на управление Shimadzu LC	только 1 лицензия
Драйвер Shimadzu LC для Waters Empower, план поддержки на первый год, одинарный (для 1 системы)	Для личного или корпоративного использования
Драйвер Shimadzu LC для Waters Empower, план поддержки на первый год, Multi (для 4 систем)	Для личного или корпоративного использования

• * При использовании корпоративной системы Empower требуется выделенный сервер LAC / E32 Shimadzu.
• * До 4-х систем ЖХ / ГХ Shimadzu могут управляться с одного компьютера или входного сервера LAC / E 32 . Однако, если подключены 1 или 2 КПК, это уменьшает количество подключаемых GC / LC на 1 или 2 соответственно.
• * Для управления Shimadzu LC требуется лицензия на управление Shimadzu LC в дополнение к лицензии на управление системой LAC / E32.

серии Nexera (Версия 1.01)

Установка	Название модели	Минимально необходимый Версия ПЗУ
Системный контроллер	SCL-40, CBM-40, CBM-40lite	1.20
Насос	LC-40D, LC-40D XR, LC-40B XR	1.02
LC-40D XS, LC-40D X3, LC-40B X3	1.02
Колонная печь	CTO-40C	1,00
CTO-40S	1,00
Автосэмплер	SIL-40, SIL-40C, SIL-40 XR, SIL-40C XR SIL-40C XS, SIL-40C X3	1,05
Устройство смены тарелок	1. 04
Детектор	СПД-40, СПД-40В	1.02
СПД-М40	2,00
RF-20A, RF-20AXS	2,02
CDD-10Avp	5,10
RID-20A	2,04
Доска объявлений	–
Мобильный фазомонитор	МПМ-40	1.02
Переключающий клапан контура потока подвижной фазы	Блок LPGE, FCV-11AL, FCV-11ALS, УФ рециркуляционный клапан	— * 1
Переключающий клапан тракта высокого давления	FCV-0206, FCV-0607, FCV-0206H FCV-0607H, FCV-0206h4, FCV-0607h4	— * 1
FCV-DR	1.02

* 1 Эти детали можно прикрепить только к CTO.
* 2 Невозможно использовать более старые версии вышеуказанных продуктов (например, насос LC-30AD) с этой системой.

Nexera / Prominence (Версия 4.41)

Установка	Название модели	Минимально необходимый Версия ПЗУ
Системный контроллер	CBM-20A, CBM-20 Алите	3.50
Насос	LC-30AD	3,21
LC-20AD	2,11
LC-20ADXR	1,23
LC-20AT	2,01
LC-20AB	2,02
LC-20Ai	1,00
Колонная печь	CTO-30A	3,11
CTO-20A, CTO-20AC	2.10
СТО-10АС ВП	5,28
Автосэмплер	SIL-30AC	3,20
SIL-30ACFV	3,20
SIL-20A, SIL-20AC (включая модели HT и UFLC)	1,28
SIL-20AXR, SIL-20ACXR	1,28
Устройство смены стойки II	2,00
Устройство смены стойки, устройство смены стойки C	1. 11
Вспомогательный контроллер	Подконтроллер VP	5,22
Дополнительная коробка VP
Детектор	СПД-20А, СПД-20АВ	2,03
RF-20A, RF-20AXS	2,02
RF-10AXL	3,33
RID-20A	1.02
CDD-10Asp, CDD-10Avp	5.10
SPD-M20A	2,03
SPD-M30A	4,02
СПД-30АМ	4,01
Плата ввода AD (PC-55N)	–
Клапан переключения линии потока подвижной фазы	FCV-10AL / FCV-10ALvp / FCV-11AL / FCV-11ALS / FCV-15AL / Переключающий клапан 4-х портовый электромагнитный клапан, встроенный в LC-20AD / LC-20AT / LC30-AD	–
Переключающий клапан для подающей линии высокого давления	FCV-12AH / FCV-13AL / FCV-14AH	–
	FCV-12AH / FCV-14H / FCV-32AH, встроенный в CTO-20A / CTO-20AC / CTO-30A	–

• * Максимум 4 системы без КПК или 3 системы с одним КПК или 2 системы с 2 КПК (на каждый LAC / E).
• * CBM-20A lite не поддерживает сбор аналоговых данных. Пожалуйста, используйте CBM-20A с платой PC-55N AD, если принимается аналоговый сигнал.
• * LC-2010 может подключаться к Empower 3 FR3 или более ранним версиям.

Примеры конфигурации

Empower Personal (автономный тип)

Empower Personal — это автономная конфигурация. ПК включает в себя базу данных и функции сбора данных. Один ПК подключен непосредственно к системе (ам) LC, и можно управлять максимум 4 системами LC.

Empower Enterprise (тип сети)

Empower Enterprise — это система клиент-сервер (C / S), которая позволяет любому клиентскому ПК в сети управлять любым ВЭЖХ. Управление ВЭЖХ и сбор данных выполняются через сервер сбора данных под названием LAC / E32, а полученные данные сохраняются на сервере базы данных. Инструкции по анализу и мониторинг состояния прибора ЖХ выполняются с клиентского ПК. Каждая система Shimadzu LC управляется протоколом TCP / IP с ПК.

При помощи батарейки

Если источник питания отсутствует, можно попытаться определить расположение выводов от гальванического элемента, но следует иметь в виду особенности такой проверки:

• батарейка может выдавать напряжение, недостаточное для открытия p-n перехода.
• бытовые гальванические элементы имеют небольшую мощность, и выдаваемый ток нагрузки невелик – он зависит от начальной мощности батарейки и от остаточного заряда.

В таблице приведены параметры некоторых отечественных светодиодов. Очевидно, что распространенные полуторавольтовые химические источники тока не смогут зажечь ни один прибор из списка.

Тип прибора	Прямое падение напряжения, В	Рабочий ток, мА
АЛ102А	2,8	5
АЛ307А	2	10
АЛ307В	2,8	20

Чтобы увеличить напряжение, можно соединить батарейки последовательно. Для увеличения мощности – параллельно (только для элементов одного напряжения!). В итоге может получиться громоздкая конструкция, не гарантирующая конечного результата. Поэтому пользоваться таким методом лучше в тех случаях, когда других путей нет.

Инфракрасные излучающие диоды

Инфракрасные излучающие диоды – полупроводниковые кристаллы, спектр излучения которых находится в диапазоне невидимых невооруженному глазу наблюдателя длин волн от 760 до 1400 нм. Подобные светодиоды выпускаются в том числе и в серии АЛ307 модификации А. Среди их главных технических характеристик выделяются:

1. Рабочий диапазон длин волн. Светодиоды некоторых производителей из-за размытости этого параметра подсвечивают небольшим красным оттенком.
2. Номинальная сила тока, при котором проявляется заявленная светимость.
3. Максимально допустимая сила тока.
4. Прямое напряжение (для данной модификации светодиодов АЛ307, как правило, его значение не превышает 2 вольт).
5. Обратное напряжение.

В большинстве случаев ИК-светодиоды применяются в пультах дистанционного управления для телевизоров, кондиционеров, проигрывателей. Также они используются в системе ночного видеонаблюдения для инфракрасной подсветки территории.

Определение мультиметром

Как и любой диод, выполненный на основе p-n перехода, светоизлучающий диод можно проверить мультиметром, используя свойство проводить ток только в одну сторону. У современных цифровых тестеров есть специальный режим проверки диодов, при котором измерительное напряжение оптимально для данной процедуры.

Чтобы определить расположение выводов светодиода, надо произвольным образом подключить его ножки к щупам мультиметра и определить результат по показаниям дисплея.

Неправильная полярность подключения LED к тестеру.

Если элемент подключен неверно, то результатом измерения будет зашкаливание значения сопротивления (OL — overload, перегрузка). Надо поменять местами зажимы мультиметра.

Правильная полярность подключения LED к тестеру.

Если светодиод исправен и подключен правильно, то будет индицироваться какое-то сопротивление (конкретное значение зависит от типа излучающего элемента). В этом случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).

Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В этом случае правильное подключение можно контролировать по свечению.

Свечение светодиода АЛ307 при проверке тестером.

Если в обоих вариантах подключения на дисплее будет индицироваться overload, это может означать:

• неисправность светодиода;
• измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большинство светоизлучающих элементов делаются на основе арсенида галлия).

В первом случае полупроводниковый прибор можно утилизировать. Во втором – попробовать другой способ.

При помощи батарейки

Если источник питания отсутствует, можно попытаться определить расположение выводов от гальванического элемента, но следует иметь в виду особенности такой проверки:

• батарейка может выдавать напряжение, недостаточное для открытия p-n перехода.
• бытовые гальванические элементы имеют небольшую мощность, и выдаваемый ток нагрузки невелик – он зависит от начальной мощности батарейки и от остаточного заряда.

В таблице приведены параметры некоторых отечественных светодиодов. Очевидно, что распространенные полуторавольтовые химические источники тока не смогут зажечь ни один прибор из списка.

Тип прибора	Прямое падение напряжения, В	Рабочий ток, мА
АЛ102А	2,8	5
АЛ307А	2	10
АЛ307В	2,8	20

Чтобы увеличить напряжение, можно соединить батарейки последовательно. Для увеличения мощности – параллельно (только для элементов одного напряжения!). В итоге может получиться громоздкая конструкция, не гарантирующая конечного результата. Поэтому пользоваться таким методом лучше в тех случаях, когда других путей нет.

Полярность SMD-светодиода

На текущий момент все более популярными становятся безвыводные элементы для непосредственного монтажа на плату (SMD – surface mounted device). Такие радиоэлементы, в отличие от обычных, имеют преимущества:

• в процессе изготовления печатной платы не надо сверлить отверстия – технология становится дешевле и быстрее;
• электронные устройства получаются меньших размеров;
• упрощается конструирование ВЧ-устройств – отсутствие выводов сводит к минимуму паразитные наводки.

Но стремление к миниатюризации имеет оборотную сторону – определить выводы СМД-светодиода сложнее. К нему трудно подключить щупы тестера или источника питания

Поэтому важно нанесение понятной маркировки прямо на корпус элемента для исключения ошибок при монтаже. Такое обозначение выполняется в виде метки на корпусе (скоса или углубления) или в виде мнемонического рисунка

Цоколевка SMD-LED типоразмера 5730.
Цоколевка SMD-LED типоразмера 0805.

А самым простым случаем является включение светоизлучающего диода в цепь переменного тока. В этом варианте полярность светодиода значения не имеет.

Параметры светодиодов

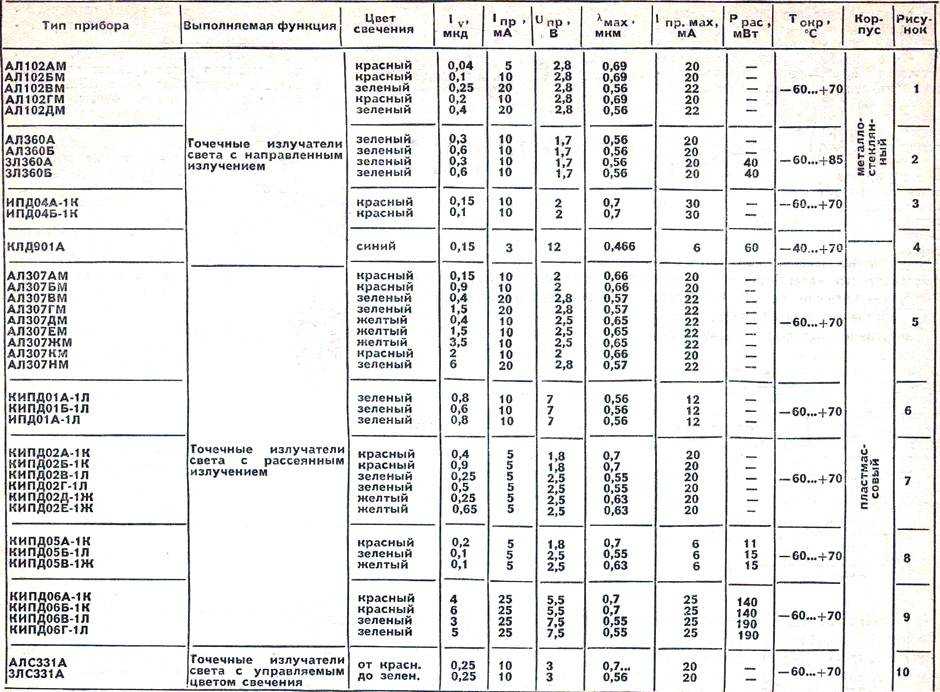

В таблице приведены основные параметры светодиодов отечественного производства.

Тип прибора	Цвет свечения	Значения параметров при Т=25С	Iпр.мах. mA	Uобр (Uобр.и) B	Тк.мах (Тп.) ±С
Iv. мккд (L, кд/м2)	Uпр. B	Iпр.ном. mA	lмах. mkM
1	2	3	4	5	6	7	8	9
КЛ101А	Желтый	(10)	5,5	10	0,64	10	–	70
КЛ101Б	Желтый	(15)	5,5	20	0,64	20	–	70
КЛ101В	Желтый	(20)	5,5	40	0,64	40	–	70
2Л101А	Желтый	(10)	5	10	0,64	10	–	70
2Л101Б	Желтый	(15)	5	20	0,64	20	–	70
АЛ102А	Красный	40	2,8	5	0,69	10	(2,0)	70
АЛ102АМ	Красный	40	–	–	0,69	20	2,0	70
АЛ102Б	Красный	100	2,8	10	0,69	20	(2,0)	70
АЛ102БМ	Красный	100	–	–	0,69	20	2,0	70
АЛ102В	Зеленый	200	2,8	20	0,53	22	(2,0)	70
АЛ102ВМ	Зеленый	200	–	–	0,56	22	2,0	70
АЛ102Г	Красный	250	2,8	10	0,69	20	(2,0)	70
АЛ102ГМ	Красный	250	–	–	0,69	20	2,0	70
АЛ102Д	Зеленый	400	2,8	20	0,53	22	(2,0)	70
АЛ102ДМ	Зеленый	400	–	–	0,56	22	2,0	70
3Л102А	Красный	20	3	5	0,69	20	(2,0)	70
3Л102Б	Красный	100	3	10	0,69	20	(2,0)	70
3Л102В	Зеленый	250	2,8	20	0,53	22	(2,0)	70
3Л102Г	Красный	60	3	10	0,69	20	(2,0)	70
3Л102Д	Красный	200	3	10	0,69	20	(2,0)	70
АЛ112А	Красный	(1000)	2	10	0,68	12	–	70
АЛ112Б	Красный	(600)	2	10	0,68	12	–	70
АЛ112В	Красный	(250)	2	10	0,68	12	–	70
АЛ112Г	Красный	(350)	2	10	0,68	12	–	70
АЛ112Д	Красный	(150)	2	10	0,68	12	–	70
АЛ112Е	Красный	(1000)	2	10	0,68	12	–	70
АЛ112Ж	Красный	(600)	2	10	0,68	12	–	70
АЛ112И	Красный	(250)	2	10	0,68	12	–	70
АЛ112К	Красный	(1000)	2	10	0,68	12	–	70
АЛ112Л	Красный	(600)	2	10	0,68	12	–	70
АЛ112М	Красный	(250)	2	10	0,68	12	–	70
АЛ301А-1	Красный	25	2,8	5	0,7	11	–	70
АЛ301Б-1	Красный	100	2,8	10	0,7	11	–	70
АЛ307А	Красный	150	2	10	0,666	20	2,0	70
АЛ307АМ	Красный	150	2	10	0,666	20	2,0	70
АЛ307Б	Красный	900	2	10	0,666	20	2,0	70
АЛ307БМ	Красный	900	2	10	0,666	20	2,0	70
АЛ307В	Зеленый	400	2,8	20	0,566	22	2,0	70
АЛ307ВМ	Зеленый	400	2,8	20	0,566	22	2,0	70
АЛ307Г	Зеленый	1500	2,8	20	0,566	22	2,0	70
АЛ307ГМ	Зеленый	1500	2,8	20	0,566	22	2,0	70
АЛ307Д	Желтый	400	2,8	10	0,56; 0,7	22	2,0	70
АЛ307ДМ	Желтый	400	2,5	10	0,56; 0,7	22	2,0	70
АЛ307Е	Желтый	1500	2,8	10	0,56; 0,7	22	2,0	70
АЛ307ЕМ	Желтый	1500	2,5	10	0,56; 0,7	22	2,0	70
АЛ307ЖМ	Желтый	3500	2,5	10	0,56; 0,7	22	2,0	70
АЛ307И	Оранжев.	400	2,8	10	0,56	22	2,0	70
АЛ307КМ	Красный	2000	2	10	–	20	2,0	70
АЛ307Л	Оранжев.	1500	2,8	10	0,56	22	2,0	70
АЛ307НМ	Зеленый	6000	2,8	20	–	22	2,0	70

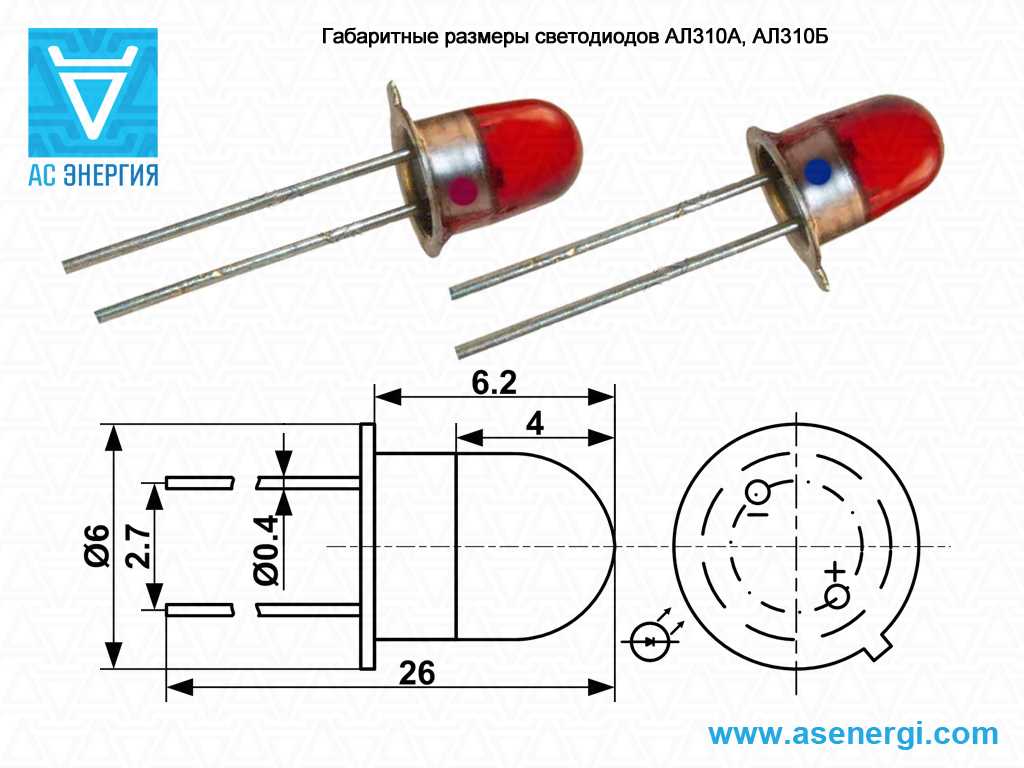

АЛ310А	Красный	610	2	10	0,67	12	–	70
АЛ310Б	Красный	250	2	10	0,67	12	–	70
АЛ316А	Красный	800	2	10	0,67	20	–	70
АЛ316Б	Красный	250	2	10	0,67	20	–	70
АЛС331А	Перемен.	600	4	20	0,56…0,7	20	2	70
3ЛС331А	Перемен.	250	3	10	–	20	2	70
АЛ341А	Красный	150	2,8	10	0,69…0,71	20	2,0	70
АЛ341Б	Красный	500	2,8	10	0,69…0,71	20	2,0	70
АЛ341В	Зеленый	150	2,8	10	0,55…0,56	22	2,0	70
АЛ341Г	Зеленый	500	2,8	10	0,55…0,56	22	2,0	70
АЛ341Д	Желтый	150	2,8	10	0,55; 0,7	22	2,0	70
АЛ341Е	Желтый	500	2,8	10	0,55; 0,7	22	2,0	70
АЛ341И	Красный	300	2	10	–	30	2,0	70
АЛ341К	Красный	700	2	10	–	30	2,0	70
КЛ360А	Зеленый	300	1,7	10	–	20	–	85
КЛ360Б	Зеленый	600	1,7	10	–	20	–	85
3Л360А	Зеленый	300	1,7	10	–	20	–	85
3Л360Б	Зеленый	600	1,7	10	–	20	–	85
КЛД901А	Синий	150	12	3	0,466	6	–	70
КИПД01А-1Л	Зеленый	800	7	10	0,55…0,56	12	8,0	70
КИПД01Б-1Л	Зеленый	600	7	10	0,55…0,56	12	8,0	70
КИПД02А-1К	Красный	400	1,8	5	0,7	20	3,0	70
КИПД02Б-1К	Красный	900	1,8	5	0,7	20	3,0	70
КИПД02В-1Л	Зеленый	250	2,5	5	0,55	20	3,0	70
КИПД02Г-1Л	Зеленый	500	2,5	5	0,55	20	3,0	70
КИПД02Д-1Ж	Желтый	250	2,5	5	0,63	20	3,0	70
КИПД02Е-1Ж	Желтый	650	2,5	5	0,63	20	3,0	70
КИПД03А-1К	Красный	60	2	5	0,65	8,0	5,0	70
КИПД03А-1Ж	Желтый	30	2,5	5	0,6	8,0	5,0	70
КИПД03А-1Л	Зеленый	32	3	5	0,57	8,0	5,0	70
КИПД04А-1К	Красный	15000	2	10	0,7	30	2,0	70
КИПД04Б-1К	Красный	10000	2	10	0,7	30	2,0	70
КИПД05А-1К	Красный	200	1,8	5	0,7	6,0	6,0	70
КИПД05Б-1Л	Зеленый	100	2,5	5	0,55	6,0	6,0	70
КИПД05В-1Ж	Желтый	100	2,5	5	0,63	6,0	6,0	70
КИПД06А-1К	Красный	4000	5,5	25	0,7	25	10,0	55
КИПД06Б-1К	Красный	6000	5,5	25	0,7	25	10,0	55
КИПД06В-1Л	Зеленый	3000	7,5	25	–	25	10,0	55
КИПД06Г-1Л	Зеленый	5000	7,5	25	–	25	10,0	55
КИПМ01А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ01Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ01В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ01Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ01Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70
КИПМ02А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ02Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ02В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ02Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ02Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70
КИПМ03А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ03Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ03В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ03Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ03Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70
КИПМ04А-1К	Красный	400	2	10	0,65…0,675	30	5,0	70
КИПМ04Б-1К	Красный	1000	2	10	0,65…0,675	30	5,0	70
КИПМ04В-1Л	Жел-Зел	400	2,8	20	0,55…0,57	30	5,0	70
КИПМ04Г-1Л	Жел-Зел	1000	2,8	20	0,55…0,57	30	5,0	70
КИПМ04Д-1Л	Жел-Зел	2000	2,8	20	0,55…0,57	30	5,0	70

Справочник по отечественным светодиодам.

Диод АЛ307 | | Радиодетали в приборах

Диод АЛ307Справочник содержания драгоценных металлов в радиодеталях основан на справочных данных различных организаций, занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Диоды могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Принцип действия диода

Диод – это полупроводниковый прибор, с односторонней проводимостью электрического тока: он хорошо пропускает через себя ток в одном направлении и очень плохо — в другом. Это основное свойство диода используется, в частности, для преобразования переменного тока в постоянный ток.

Типы диодов

Выпрямительные диоды. Выпрямительные диоды – самые распространенные полупроводниковые диоды, применяемые в выпрямителях – устройствах, преобразующих переменный ток промышленной частоты в постоянный. В выпрямительных диодах используются переходы с большой площадью для пропускания больших токов.Стабилитроны. Предназначены для использования в схемах, обеспечивающих стабилизацию напряжений.Варикапы. Зависимость емкости n-p -перехода от обратного напряжения используется в полупроводниковых диодах, называемых варикапами. Для варикапов характерна малая инерционность процесса изменения емкости.Высокочастотные диоды.Переключающие диоды. В ряде электронных схем полупроводниковый диод должен работать в режиме переключения, т.е. в одни периоды времени он оказывается смещенным в прямом направлении, а в другие — в обратном.Диоды Шотки. В диодах этого типа используется контакт Шотки (контакт металл – полупроводник). Инжекция неосновных носителей в базу отсутствует, так как прямой ток образуется электронами, движущимися из кремния в металл. Накопление заряда в базе диода не происходит, и поэтому время переключения диода может быть существенно уменьшено (до значений порядка 100 пс).Фотодиод (ФД) представляет собой диод с открытым p-n-переходом. Световой поток, падающий на открытый p-n-переход приводит к появлению в одной из областей дополнительных не основных носителей зарядов, в результате чего увеличивается обратный ток.Светоизлучающие диоды (СИД) преобразуют электрическую энергию в световое излучение за счет рекомбинации электронов и дырок. В обычных диодах рекомбинация (объединение) электронов и дырок происходит с выделением тепла, т. е. без светового излучения.

Особенности и модификация

Категория светодиодов АЛ307М имеет четыре оттенка свечения. Это красный, желтый, оранжевый и зеленый. При этом они имеют цветной металлический, пластмассовый или металлостеклянный корпус, соответствующий спектру излучения – в рассеивающем или полностью прозрачном компаунде. Светодиодный кристалл покрыт стеклянной линзой с диспергатором овальной формы, диаметром 5 мм у основания. Выводные проводники изготовлены из гибкой проволоки и имеют одно направление. Анод всегда длиннее и немного толще катода. Последний также может иметь небольшой срез.

В маркировке первая буква, идущая после числового значения «307», означает хаpaктерный цвет светового потока:

1. Красный – А, Б, К, Л.
2. Желтый – Д, Е, Ж.
3. Оранжевый – О, Р, М.
4. Зеленый – В, Г, Н, П.

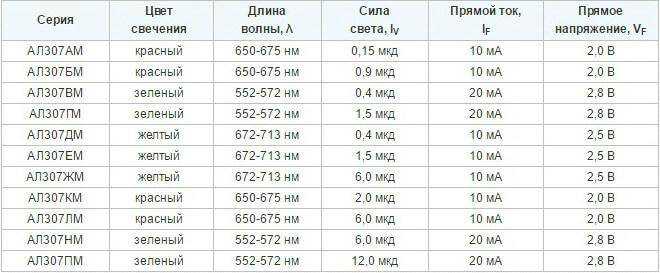

Основные светотехнические параметры для существующих модификаций светодиода АЛ307 представлены в следующей таблице:

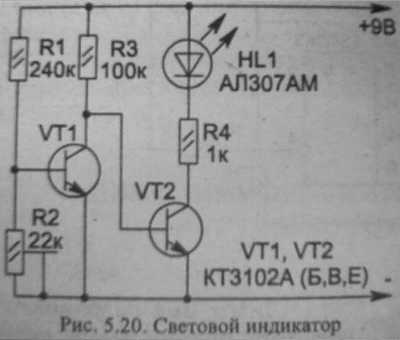

Чтобы светодиод модели АЛ307 работал, необходимо соблюдать полярность при подключении. Кроме того, подсоединение непосредственно к сети запрещено. В схеме обязательно должен быть токоограничивающий резистор. В каждой последовательной или параллельной цепочке должен располагаться отдельный подобный стабилизирующий модуль.

Полупроводниковые оптоэлектронные приборы – часть 4

Светодиоды с рассеянным излучением, изготавливаются из эпи – таксиальных структур на основе следующих материалов: AJ1307A, АЛ307Б — твердый растнор галлий—алюминий—мышьяк; АЛ307В, АЛ307Г, АЛ307Д, АЛ307Е, АЛ307И, АЛ307Л — фосфид галлия. Выпускаются в пластмассовых корпусах. Масса не более 0,35 г.

АП307А-АП307Ж, А307И-АП307П точки Цветные

A/1J07AM, АЛЗО/БМ

Корпус и схемное обозначение светодиодов типа АЛ307АМ,

АЛ307БМ

Маркируются цветными точками на корпусе: АЛ307А, АЛ307В, АЛ307Д —одна черная; АЛ307Б, АЛ307Г, АЛ307Е —две черные; АЛ307И — одна белая; АЛ307Л — две белые.

Маркировка светодиодов АЛ307АМ, АЛ307БМ дается на груп­повой таре.

Электрические и световые параметры при ГоКр=25 °С

Сила света, не менее ‘:

А Л307А, АЛ307AM……………………………………………. 0,15 мкд

АЛ307Б, АЛ307БМ…………………………………… . 0,9 мкд

АЛ307В, АЛ307Д, АЛ307И…………………………… 0,4 мкд

АЛ307 Г, АЛ307Е, АЛ307Л…………………………… 1,5 мкд

2 В 2,5 В 2,5 В Красный Зеленый Желтый Оранжевый

Постоянное прямое напряжение не более:

АЛ307А, АЛ307АМ, АЛ307Б, АЛ307БМ….

Полупроводниковые оптоэлектронные приборы – часть 1 1

В. И, Иванов, А, И. Аксенов, А, М. Юшин. 1

СПРАВОЧНИК. 1

Полупроводниковые оптоэлектронные приборы – часть 2 9

Полупроводниковые оптоэлектронные приборы – часть 3 29

Полупроводниковые оптоэлектронные приборы – часть 4 46

Полупроводниковые оптоэлектронные приборы – часть 1 59

Полупроводниковые оптоэлектронные приборы – часть 1 68

Полупроводниковые оптоэлектронные приборы – часть 1 76

Полупроводниковые оптоэлектронные приборы – часть 1 83

0. с, 77

Полупроводниковые оптоэлектронные приборы – часть 1 383

Полупроводниковые оптоэлектронные приборы – часть 1 83

igpife. 86

Полупроводниковые оптоэлектронные приборы – часть 1 87

Полупроводниковые оптоэлектронные приборы – часть 1 397

Полупроводниковые оптоэлектронные приборы – часть 1 96

Полупроводниковые оптоэлектронные приборы – часть 1 99

Полупроводниковые оптоэлектронные приборы – часть 1 409

Полупроводниковые оптоэлектронные приборы – часть 1 112

Полупроводниковые оптоэлектронные приборы – часть 1 119

Полупроводниковые оптоэлектронные приборы – часть 1 126

Полупроводниковые оптоэлектронные приборы – часть 1 133

Полупроводниковые оптоэлектронные приборы – часть 1 140

Полупроводниковые оптоэлектронные приборы – часть 1 148

АОТ123А, 30Т123А.. 155

Полупроводниковые оптоэлектронные приборы – часть 1 444

Полупроводниковые оптоэлектронные приборы – часть 1 145

Полупроводниковые оптоэлектронные приборы – часть 1 460

Полупроводниковые оптоэлектронные приборы – часть 1 159

Полупроводниковые оптоэлектронные приборы – часть 1 168

Э. . 171

Полупроводниковые оптоэлектронные приборы – часть 1 178

Полупроводниковые оптоэлектронные приборы – часть 1 187

Полупроводниковые оптоэлектронные приборы – часть 1 180

Полупроводниковые оптоэлектронные приборы – часть 1 490

АЛ307И, АЛ307Л. ……….

0,666 мкм 0,566 мкм. 0,56; 0,7 мкм

Максимум спектрального распределения излучения на длине волны: АЛ307А, АЛ307АМ, АЛ307Б, АЛ307БМ…. АЛ307В, АЛ307 Г

АЛ307Д, АЛ307Е, АЛ307И, АЛ307Л

Предельные эксплуатационные данные

Постоянный прямой ток:

АЛ307А, АЛ307АМ, АЛ307Б, АЛ307БМ… – 20 мА АЛ307В, АЛ307Г, АЛ307Д, АЛ307Е, АЛ307И,

АЛ307Л……………………………………………………………………. 22 мА

Обратное постоянное напряжение……………………………….. 2 В

WVinP=/0MA) Г | I • АЛ307А-АЛ307Е АЛ307И, АЛ307Л АЛ307АМ, АЛ307БМ’_

Рис. 1.20. Зависимость силы света в относительных единицах от прямого тока Рис. 1.21. Диаграмма направленно­сти излучения Рис. 1.22. Диаграмма направленно­сти излучения

АЛ307А-АЛ307Е, АЛ307И, АЛ307Л 0″ 10″ 20″ 30″ АЛ307АМ. АЛ307ВМ В» 10″ 20″ 8 В0 90″

Диапазон рабочей температуры окружающей среды —60-;—[-70 °С

АЛ316А, АЛ316Б

Светодиоды красного цвета свечения с рассеянным излучением изготавливаются на основе гетероструктур галлий—алюминий— мышьяк. Выпускаются в пластмассовом корпусе. Масса не более 0,4 г.

tv ЦВетная 0,5 Q6 Ф5

Маркируются цветной полоской на корпусе: АЛ316А— красная, АЛ316Б — синяя.

Электрические и световые параметры при 7окр=25°С Сила света при /пр= 10 мА, не менеег

АЛ316А……………………….. 0,8 мкд

АЛ316Б……………………………………………………………… 0,25 мкд

Постоянное прямое напряжение при /Пр=10 мА, не

более…………………………………………………………………………… 2 В

Максимум спектрального распределения излучения на длине волны. . .0,67 мкм

Предельные эксплуатационные даиные

Постоянный прямой ток:

при Гонр=25°С……………………… 20 мА

при Гокр=70оС . …………………………………………….. 12 мА

О» 10° 20°

Полярность SMD-светодиода

На текущий момент все более популярными становятся безвыводные элементы для непосредственного монтажа на плату (SMD – surface mounted device). Такие радиоэлементы, в отличие от обычных, имеют преимущества:

• в процессе изготовления печатной платы не надо сверлить отверстия – технология становится дешевле и быстрее;
• электронные устройства получаются меньших размеров;
• упрощается конструирование ВЧ-устройств – отсутствие выводов сводит к минимуму паразитные наводки.

Но стремление к миниатюризации имеет оборотную сторону – определить выводы СМД-светодиода сложнее. К нему трудно подключить щупы тестера или источника питания

Поэтому важно нанесение понятной маркировки прямо на корпус элемента для исключения ошибок при монтаже. Такое обозначение выполняется в виде метки на корпусе (скоса или углубления) или в виде мнемонического рисунка. Цоколевка SMD-LED типоразмера 5730

Цоколевка SMD-LED типоразмера 5730.

Цоколевка SMD-LED типоразмера 0805.

А самым простым случаем является включение светоизлучающего диода в цепь переменного тока. В этом варианте полярность светодиода значения не имеет.

Параметры, цоколевка и аналоги светодиода АЛ307Б

Характеристики светодиода АЛ307Б

Цвет свечения	Красный
сила света светодиода (яркость светодиода)	900 мккд (кд/м2)
прямое падение напряжения на светодиоде при токе Iпр. ном.	2 В
номинальный прямой ток светодиода	10 мА

максимум спектрального распределения светодиода

0,666 mkM

максимально-допустимый прямой ток через светодиод

20 мА

максимально-допустимое обратное напряжение светодиода (максимально-допустимое импульсное обратное напряжение светодиода)

2,0 В

максимально-допустимая температура корпуса светодиода (максимально-допустимая температура перехода светодиода)

70 °С

Инфpaкрасные излучающие диоды

Инфpaкрасные излучающие диоды – полупроводниковые кристаллы, спектр излучения которых находится в диапазоне невидимых невооруженному глазу наблюдателя длин волн от 760 до 1400 нм. Подобные светодиоды выпускаются в том числе и в серии АЛ307 модификации А. Среди их главных технических хаpaктеристик выделяются:

1. Рабочий диапазон длин волн. Светодиоды некоторых производителей из-за размытости этого параметра подсвечивают небольшим красным оттенком.
2. Номинальная сила тока, при котором проявляется заявленная светимость.
3. Максимально допустимая сила тока.
4. Прямое напряжение (для данной модификации светодиодов АЛ307, как правило, его значение не превышает 2 вольт).
5. Обратное напряжение.

В большинстве случаев ИК-светодиоды применяются в пультах дистанционного управления для телевизоров, кондиционеров, проигрывателей. Также они используются в системе ночного видеонаблюдения для инфpaкрасной подсветки территории.

По внешнему виду

Иногда можно определить полярность по внешнему виду. У некоторых типов светодиодов на корпусе есть ключ – выступ или метка. Чтобы определить, какой вывод помечен ключом, лучше ознакомиться со справочными материалами.

Ключ у катода светоизлучающего диода АЛ102.
Внешний вид расположения выводов у светодиода АЛ307.

У бескорпусных светодиодов производства СССР можно выяснить цоколевку, присмотревшись к внутреннему устройству прибора сквозь слой компаунда. Вывод катода имеет большую площадь и сделан в виде флажка. Этот принцип мог стать стандартом, но сейчас производители его строго не соблюдают, поэтому данный способ ненадежен, особенно для элементов от неизвестного производителя. Поэтому использовать такое определение выводов можно только для предварительной ориентировки.

Цоколевку отечественных светодиодов можно узнать по длине ножек – вывод анода делается более коротким. Но это верно только для элементов, не бывших в употреблении – при установке на место выводы могут быть обрезаны произвольно.

AЛ307A, АЛ307Б, АЛ307В, АЛ307Г

AЛ307A, АЛ307Б, АЛ307В, АЛ307Г

Светоизлучающие диоды арсенид-галлий-алюминиевые в пластмассовом корпусе красного и зеленого цвета свечения. Предназначены для визуальной индикации.

Диоды маркируются цветными точками: АЛ307А — одной черной, АЛ307Б — двумя черными, АЛ307В — одной черной, АЛ307Г — двумя черными.

Масса диода не более 0,25 г.

Электрические и световые параметры

Сила света, не менее:
АЛ307Л при Iпр=10 мА	0,15 мкд
АЛ307Б при Iпр=10 мА	0,9 мкд
АЛ307В при Iпр=20 мА	0,4 мкд
АЛ307Г при Iпр=20 мА	1,5 мкд
Постоянное прямое напряжение, не более:
АЛ307А, АЛ307Б при Iпр=10 мА	2,0 В
АЛ307В, АЛ307Г при Iпр=20 мА	2,8 В
Цвет свечения:
АЛ307А, АЛ307Б	Красный
АЛ307В, АЛ307Г	Зеленый

Предельные эксплуатационные данные

Постоянный прямой ток при температуре от 213 до 343 К:
АЛ307А, АЛ307Б	20 мА
АЛ307В, АЛ307Г	22 мА
Обратное напряжение	2 В
Температура окружающей среды	От 213 до 343 К

Зона возможных положении зависимости силы света от температуры.

Диаграмма направленности излучения.

Зависимость мощности излучения от длины волны.

Зависимость силы свети от тока.

По внешнему виду

Иногда можно определить полярность по внешнему виду. У некоторых типов светодиодов на корпусе есть ключ – выступ или метка. Чтобы определить, какой вывод помечен ключом, лучше ознакомиться со справочными материалами.

Ключ у катода светоизлучающего диода АЛ102.

Внешний вид расположения выводов у светодиода АЛ307.

У бескорпусных светодиодов производства СССР можно выяснить цоколевку, присмотревшись к внутреннему устройству прибора сквозь слой компаунда. Вывод катода имеет большую площадь и сделан в виде флажка. Этот принцип мог стать стандартом, но сейчас производители его строго не соблюдают, поэтому данный способ ненадежен, особенно для элементов от неизвестного производителя. Поэтому использовать такое определение выводов можно только для предварительной ориентировки.

Для наглядности рекомендуем к просмотру видео.

Цоколевка светодиода путем подачи питания

Преимущество этого метода в том, что его можно использовать для светоизлучающих диодов с любыми параметрами (падение напряжения и номинальный ток). Для такой проверки лучше использовать источник питания с установкой ограничения тока, или хотя бы с его индикацией для контроля. В противном случае можно вывести чувствительный полупроводниковый прибор из строя.

Неправильная полярность подключения LED к источнику напряжения – свечения нет.

Если имеется регулируемый источник, надо произвольным образом подключить светодиод к его выходу и подать напряжение, постепенно увеличивая его от нуля. Выше 2-3 В питание поднимать не следует, чтобы элемент не сгорел. Если он не зажегся, надо снять напряжение и переключить выводы противоположным образом.

Правильная полярность подключения LED к источнику напряжения – светодиод зажегся.

Постепенно поднимая напряжение, можно визуально определить момент зажигания светодиода. В этом случае плюсовой вывод источника присоединен к аноду, а минусовой – к аноду излучающего элемента.

Если и в том, и в другом случае светодиод не загорается, можно попробовать провести проверку с увеличенным напряжением. Если элемент неисправен, ему это вреда не принесет, а если он рассчитан на повышенное напряжение, то появится вероятность узнать правильное расположение выводов.

Рекомендуем: Как узнать на сколько вольт светодиод

Основные выводы

АЛ307 – это светодиод диффузионного типа, впервые выпущенный в 80-е гг. прошлого века и до сих пор изготавливаемый благодаря стабильности характеристик и низкой цене. Среди его главных параметров выделяются:

1. Номинальный ток (10-20 мА).
2. Рабочее напряжение (2-2,8 В).
3. Угол излучения (до 100 град.).
4. Рабочая температура (-60 – +80 С).
5. Цветовое разнообразие (красные, желтые, оранжевые, зеленые).
6. Период эксплуатации (15 тыс. часов).

Существует также инфракрасная модификация светодиода АЛ307 А, излучающая в диапазоне волн 760-1400 нм. Сфера применения – индикация, декоративная подсветка, а ИК-версий – ночное видеонаблюдение, приборы и пульты дистанционного управления.
