Необычный способ
Есть еще один вариант проверки тиристора мультиметром, без прозвона. Но в этом случае прибор должен быть маломощным, с малым током удержания.
Для проверки используется разъем проверки транзисторов. Обычно он располагается ниже переключателя и представляет собой круглый разъем в диаметре примерно 1 см.
На нем должны быть следующие обозначения: В – означает база транзистора, С – коллектор, Е – эмиттер.
Если тринистор открывается положительным напряжением, то управляющий вывод надо подключить к базе, анод с катодом к коллектору и эмиттеру соответственно.
Так как тестер при проверке транзистора измеряет коэффициент усиления, то и в этом случае он выдаст какие-то значения, которые будут неверные
Но это не важно, главное убедиться в исправности тринистора
Аналоги КУ202Н
Как и любые другие устройства, отечественный тиристор КУ202 имеет зарубежный аналог, который по своим параметрам относится к той же категории компонентов. Зарубежные производители давно ушли от производства такого форм-фактора по мощности тиристоров в металлическом корпусе. На рынке будут доступны только элементы в корпусе транзистора ТО220. Поэтому в любом случае придется внести конструктивные изменения в плату и монтажное место в частности.
К зарубежным аналогам тиристора КУ202Н относятся устройства:
Параметры незначительно отличаются от вышеописанного компонента, и средний ток в том числе, равен 7,5 А. Также можно применить в схемах более новый российский элемент Т112-10. Он имеет также металлический корпус с резьбовым отводом, но его размеры будут несколько меньше.
Что такое симистор, и чем он отличается от классических тиристоров?
Симистор (или «триак») – особая разновидности триодного симметричного тиристора. Главное преимущество – способность проводить ток на рабочих p-n переходах в обоих направлениях. Это позволяет использовать радиоэлемент в системах с переменным напряжением.
Принцип работы и конструктивное исполнение такое же, как у остальных тиристоров. При подаче управляющего тока p-n переход отпирается, и остается открытым до снижения величины рабочего тока.
Популярное применение симисторов – регуляторы напряжения для систем освещения и бытового электроинструмента.

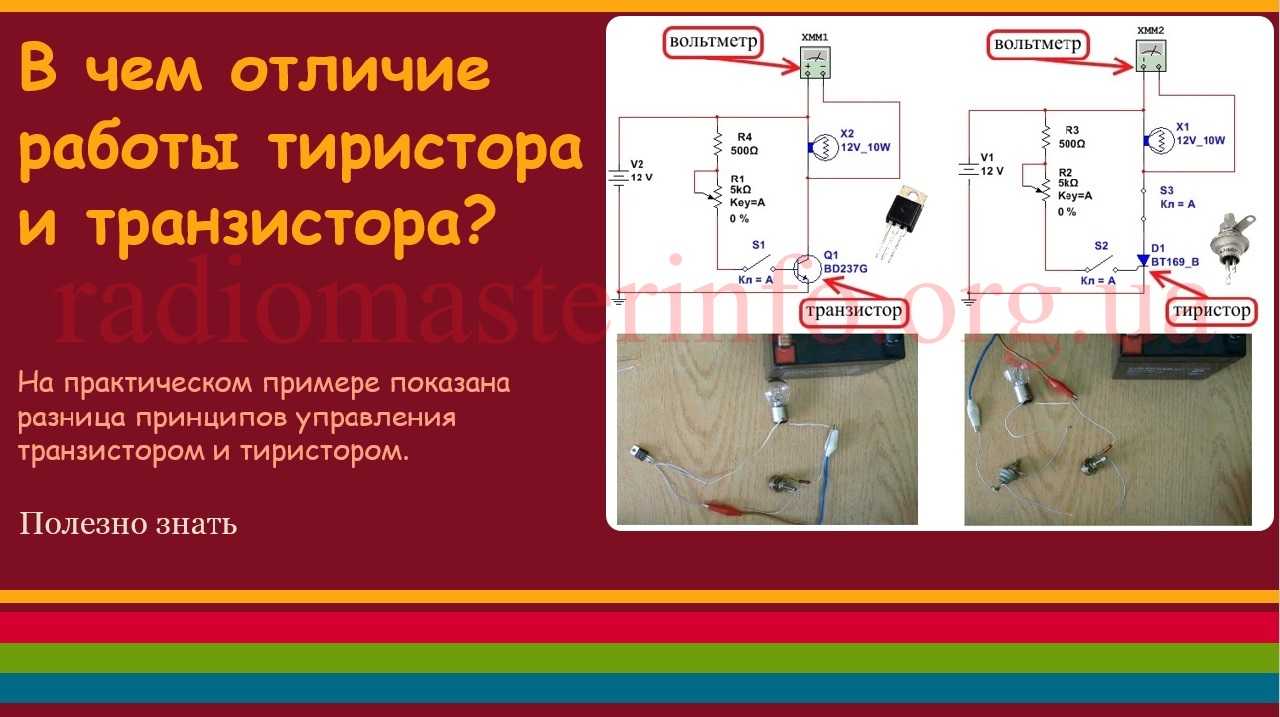

Работа этих радиокомпонентов напоминает принцип действия транзисторов, однако детали не являются взаимозаменяемыми.
Рассмотрев, что такое тиристор и симистор, мы с вами научимся, как проверять эти детали на работоспособность.
Проверка в схеме
Иногда требуется проверка тиристора, без выпаивания его из схемы. Для этого необходимо отключить управляющий электрод. После этого к аноду и катоду подключается мультиметр в режиме измерения постоянного напряжения.
Вторым тестером подключаются к аноду и управляющему электроду тиристора. Второй прибор должен находиться в режиме омметра.
Если измерительные щупы подсоединены правильно, то показания первого тестера будут лежать в пределах нескольких десятков милливольт.
Если нет, то щупы нужно поменять местами и все повторить. Перед измерениями нужно убедиться, что плата и весь прибор обесточен.
Ку202н характеристики
В разделе Техника на вопрос кто знает чем заменить тиристор ку202н заданный автором Ёергей Христонько лучший ответ это Ку 208( Буковку по напряжению не помню) — правда симистор — но работает
Ответ от ЁэмЛюбым аналогом по техническим параметрам не ниже.
Технические параметры позиции КУ202Н Максимальное обратное напряжение, В400 Максимальное повторяющееся импульсное напряжение в закрытом состоянии, В400 Максимальное среднее за период значение тока в открытом состоянии, А10 Максимальный повторяющийся импульсный ток в открытом состоянии, А30 Максимальное напряжение в открытом состоянии, В1.5 Наименьший постоянный ток управления, необходимый для включения тиристора, А0.1 Наименьший повторяющийся импульсный ток управления, необходимый для включения тиристора, А0.5 Отпирающее напряжение управления, соответствующее минимальному постоянному отпирающему току, В7 Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс5 Критическая скорость нарастания тока в открытом состоянии, А/мкс3 Время включения, мкс10 Время выключения, мкс150 Рабочая температура, C-60…85 Особенностинезапираемый
чем можно заменить тиристоры ку 202 н ? В этой схеме
5 comments on “ Чем можно заменить тиристоры ку 202 н ”
Посмотри в инете аналоги этого тиристора.
Вадим, тогда можно без диодного моста
у КУ-202 Н рабочее напряжение 220 в, в этой схеме тока с буквой Н, а если нет , то ищи по характеристикам импорт
БТ-шки…буржуйские отличная штука…. 136-138…. ну и тд..
СПО-0,5, а также любые другие с указанным на схеме номиналом; R2 — МЛТ, ОМЛТ, ВС и т. п. с рассеиваемой мощностью 0,25 Вт; R4, R5 — МЛТ, ОМЛТ, ВС и т .п. с рассеиваемой мощностью 2 Вт. Вместо фоторезистора R3 типа СФ2-2 можно использовать фоторезисторы типов СФЗ, СФ2-5, ФСК-1, ФСК-2.
Стабилитрон VD1 можно заменить на КС 139A, a VD4 — на Д814Д. Конденсатор С1 можно применить любого типа с номинальной емкостью не меньше указанной и на напряжение не ниже 15 В. Конденсатор С2 должен быть рассчитан на рабочее напряжение не ниже 400 В (например, типа МБМ, МБГО и т. п.).
Реле К1 — такое же, как в предыдущем приборе.
Тиристор КУ202Н может быть заменен на КУ202М.
Диоды моста VD7—VD10 выбираются в зависимости от мощности подключаемой нагрузки. При мощности нагрузки до 60 Вт могут быть использованы диоды типа Д226, при большей мощности необходимо использовать диоды типа КД202К, Д232, Д246.
S1 — обычный электровыключатель.
Для подключения нагрузки можно использовать бытовую электророзетку. Транзисторы КТ361В можно заменить на любые низкочастотные транзисторы со структурой р-п-р, допустимым коллекторным напряжением не ниже 15 В, током коллектора не менее 100 мА и коэффициентом передачи тока больше 40 (например, КТ361Г, Е, Ж, К: МП42Б).
Несколько замечаний по монтажу обоих приборов. Для включения и выключения нагрузки общей мощностью до 350 Вт в них можно исполозовать тиристор и диоды моста без радиаторов охлаждения; при большей же мощности необходимо применять радиаторы для охлаждения этих полупроводниковых приборов.
На обеих схемах четко видна
исполнительная часть прибора (она подключена параллельно выключателю S1) н схема, управляющая исполнительной частью. Можно изготовить каждый прибор в виде двух отдельных плат. Если вы собираетесь включать мощную нагрузку, то диоды моста и тиристор необходимо установить на радиаторах или на общем радиаторе, но изолируя каждый полупроводниковый прибор от радиатора. Если же радиаторы не нужны, то монтировать исполнительную часть прибора можно так же, как и управляющую часть.
Световое табло-памятка. Уходя из дома, нужно убедиться, что свет, газ и электроприборы выключены. Чтобы не забыть об этом, хорошо бы установить у входной двери световое табло, зажигающееся при открывании двери.
Необычный способ
Есть еще один вариант проверки тиристора мультиметром, без прозвона. Но в этом случае прибор должен быть маломощным, с малым током удержания.
Для проверки используется разъем проверки транзисторов. Обычно он располагается ниже переключателя и представляет собой круглый разъем в диаметре примерно 1 см.
На нем должны быть следующие обозначения: В – означает база транзистора, С – коллектор, Е – эмиттер.
Если тринистор открывается положительным напряжением, то управляющий вывод надо подключить к базе, анод с катодом к коллектору и эмиттеру соответственно.
Так как тестер при проверке транзистора измеряет коэффициент усиления, то и в этом случае он выдаст какие-то значения, которые будут неверные
Но это не важно, главное убедиться в исправности тринистора
Технические параметры тиристора
Тиристор КУ202Н относится к группе высоковольтных устройств, предназначенных для работы при напряжении до 400 В с максимально допустимым прямым током в открытом состоянии не более 10 А. Всего в линейке имеется 12 моделей тиристоров с различными напряжениями в закрытом состоянии. Поэтому при выборе основным параметром является именно оно.
Для использования в цепях с напряжением от 300 и выше вольт предназначены тиристоры с буквенными обозначениями от К до Н. Что касается остальных параметров, то они остаются теми же. Довольно часто новички радиолюбители сталкиваются с такими проблемами, что приводит к дополнительным растратам.
Эти тиристоры довольно часто применяются в построении регуляторов мощности нагрузкой не более 2 кВт. Но крайне не рекомендуется его эксплуатировать в критических режимах. Следует пропускать через устройство ток не более 7-8 А, что будет обеспечивать наиболее эффективные и щадящие режимы.
