Проверка тиристора
Перед тем, как купить прибор, нужно знать, как проверить тиристор мультиметром. Подключить измерительный прибор можно только к так называемому тестеру. Схема, по которой можно собрать такое устройство, представлена ниже:
Фото – тестер тиристоров
Согласно описанию, к аноду необходимо подвести напряжение положительного характера, а к катоду – отрицательного
Очень важно использовать величину, которая соответствует разрешению тиристора. На чертеже показаны резисторы с номинальным напряжением от 9 до 12 вольт, это значит, что напряжение тестера немного больше, чем тиристора
После того, как Вы собрали прибор, можно начинать проверять выпрямитель. Нужно нажать на кнопку, которая подает импульсные сигналы для включения.
Проверка тиристора осуществляется очень просто, на управляющий электрод кнопкой кратковременно подается сигнал на открытие (положительный относительно катода). После этого если на тиристоре загорелись бегущие огни, то устройство считается нерабочим, но мощные приборы не всегда сразу реагируют после поступления нагрузки.
Фото – схема тестера для тиристоров
Помимо проверки прибора, также рекомендуется использовать специальные контроллеры или блок управления тиристорами и симисторами ОВЕН БУСТ или прочие марки, он работает примерно также, как и регулятор мощности на тиристоре. Главным отличием является более широкий спектр напряжений.
Видео: принцип работы тиристора
Схемы
Простую мигающую новогоднюю гирлянду можно изготовить из имеющейся, если в один из проводов гирлянды включить стартер от лампы дневного света, как показано на рисунке 1.
Стартер в своем корпусе содержит кроме лампы холодного накала еще и конденсатор небольшой ёмкости. При желании частоту мигания гирлянды можно изменить, подключая параллельно имеющемуся конденсатору ёмкость от 0,01 мкФ до 0,33 мкФ с рабочим напряжением не менее 250 вольт.
К недостаткам схемы следует отнести быстрый выход из строя стартера, если применяются лампы накаливания с током более 50 мА.
Простая мигающая новогодняя гирлянда, схема которой представлена на Рис.2, имеет большее количество деталей, не требует налаживания и начинает работать сразу после включения питания.
Гирлянду лучше всего составить из 20 ламп на напряжение по 12В или из 10 ламп на напряжение по 26В. Остальные детали — любого типа. Частоту включения гирлянды можно изменять, увеличивая или уменьшая емкость конденсатора С1, а его рабочее напряжение должно быть не менее 350 вольт.
В схеме новогодней гирлянды можно использовать следующие детали: диоды любого типа на ток не менее 300 мА и напряжение 250…300 В, например, старые серии Д7, Д226, Д237, или один диодный блок КЦ402, КЦ405, КЦ410 с любым буквенным индексом, тиристор из серии КУ201К, КУ201Л, КУ202К — КУ202Н, КУ208В, КУ208Г, ТС122-8, ТС122-9. 7 августа 2013, 00:19 Схемы → РазноеadminЧитать полностью
Конструкция и принцип действия
Состоит тиристорный ключ из трех частей:
- Анод.
- Катод.
- Вход.
Последний состоит из трех переходов p-n. При этом переключение переходов производится с очень большой скоростью. Вообще, принцип работы тиристора можно объяснить лучше, если рассмотреть схему связки двух транзисторов, связанных параллельно, как выключатели комплементарно регенеративного действия.
Конструкция тиристора
Итак, самая простейшая схема двух транзисторов, совмещенных так, чтобы при пуске ток коллектора поступал на NPN второго прибора через каналы NPN первого. А в это же время ток проходит обратный путь через первый транзистор на второй. По сути, получается достаточно простая связка, где база-эмиттер одного из транзисторов, в нашем случае второго, получает ток от коллектора-эмиттера другого прибора, то есть, первого.
Цепь постоянного тока
В цепи постоянного тока тиристор работает по принципу подачи импульса положительной полярности, конечно, относительно катода. На длительность перехода из одного состояния в другое оказывает большое воздействие ряд характеристик. А именно:
- Вид нагрузки (индуктивный, активный и прочее).
- Скорость нарастания импульса и его амплитуда, имеется в виду ток нагрузки.
- Величина самой токовой нагрузки.
- Напряжение в цепи.
- Температура самого прибора.
Параметры и цоколевка тиристоров КУ202 — Меандр — занимательная электроника
Параметры и цоколевка тиристоров КУ201
Параметры и цоколевка тиристоров КУ203

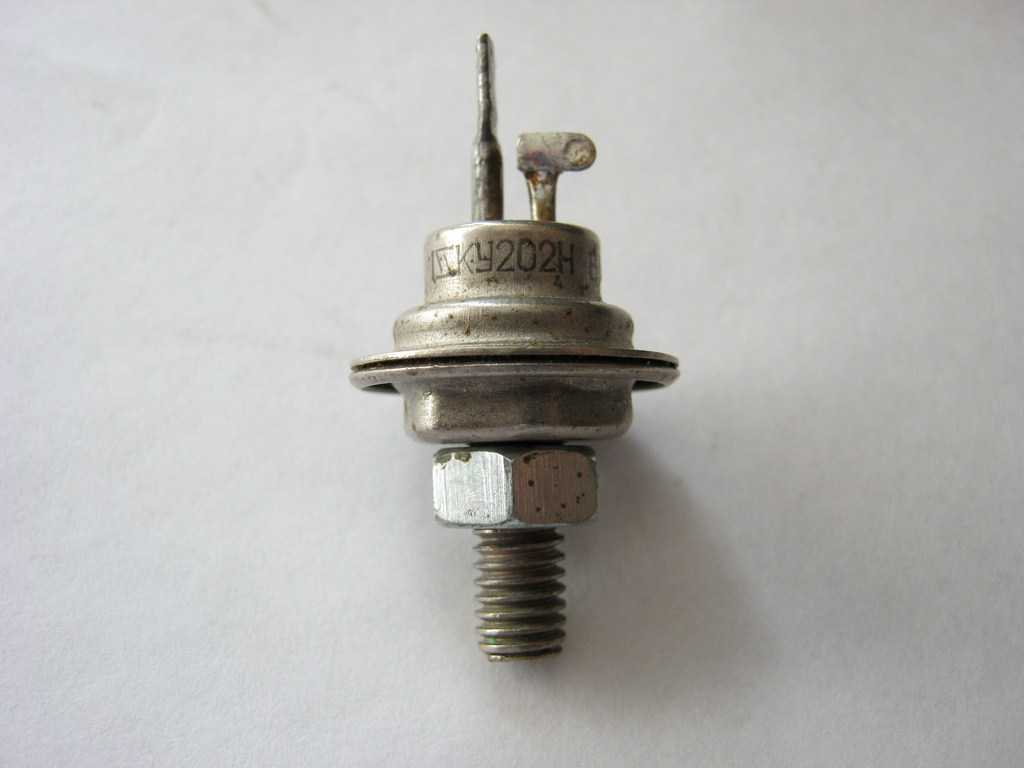

Цоколевка и внешний вид тиристора КУ202:
Параметры тиристоров КУ202
| Тип прибора | Uобр.,п, Uобр.,max, В | Uзс.,п, Uзс.,max, В | Iос.,и, А | Iос.,ср., Iос.,п., А | Uос.,и, Uос., В | Uу.,нот, В | Iзс.,п., Iзс., мА |
| КУ202А | — | 25* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202Б | 25* | 25* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202В | — | 50* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202Г | 50* | 50* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202Д | — | 100* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202Е | 100* | 100* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202Ж | — | 200* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202И | 200* | 200* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202К | — | 300* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202Л | 300* | 300* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202М | — | 400* | 30 | 10* | <1,5* | >0,2 | <4* |
| КУ202Н | 400* | 400* | 30 | 10* | <1,5* | >0,2 | <4* |
| Тип прибора | Iобр.,п., Iобр., мА | Iу.,от., Iу,з,и, мА | Uу.,от, Uу,от,и, В | dUзс/dt, В/мкс | tвкл, мкс | tвыкл, мкс | |
| КУ202А | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202Б | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202В | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202Г | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202Д | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202Е | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202Ж | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202И | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202К | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202Л | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202М | <4* | <200 | <7 | 5 | <10 | <100 | |
| КУ202Н | <4* | <200 | <7 | 5 | <10 | <100 |
Разновидности тиристоров
Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.
Управление работой тиристоров осуществляется двумя способами:
- подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
- подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.
По принципу работы эти приборы различаются на три вида.
Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.
Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.
Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.
Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.
Как проверить тиристор КУ202Н
Ну и наконец-то переходим к самому важному — проверке тиристора. Будем проверять самый ходовый и знаменитый советский тиристор — КУ202Н
А вот и его цоколевка

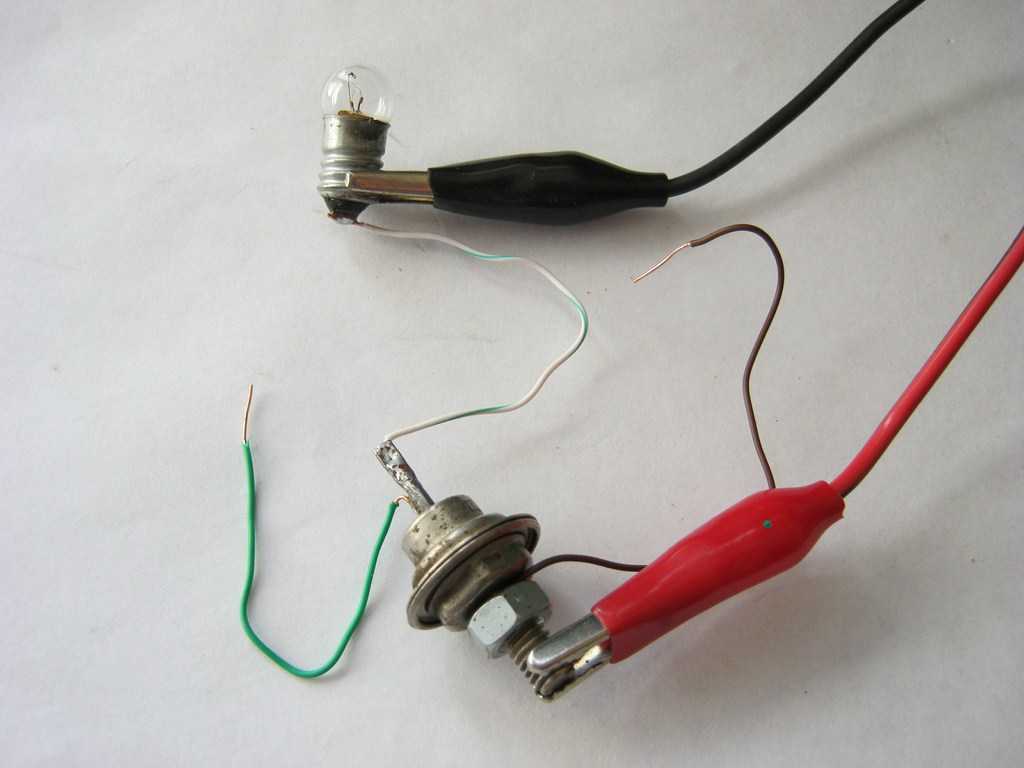

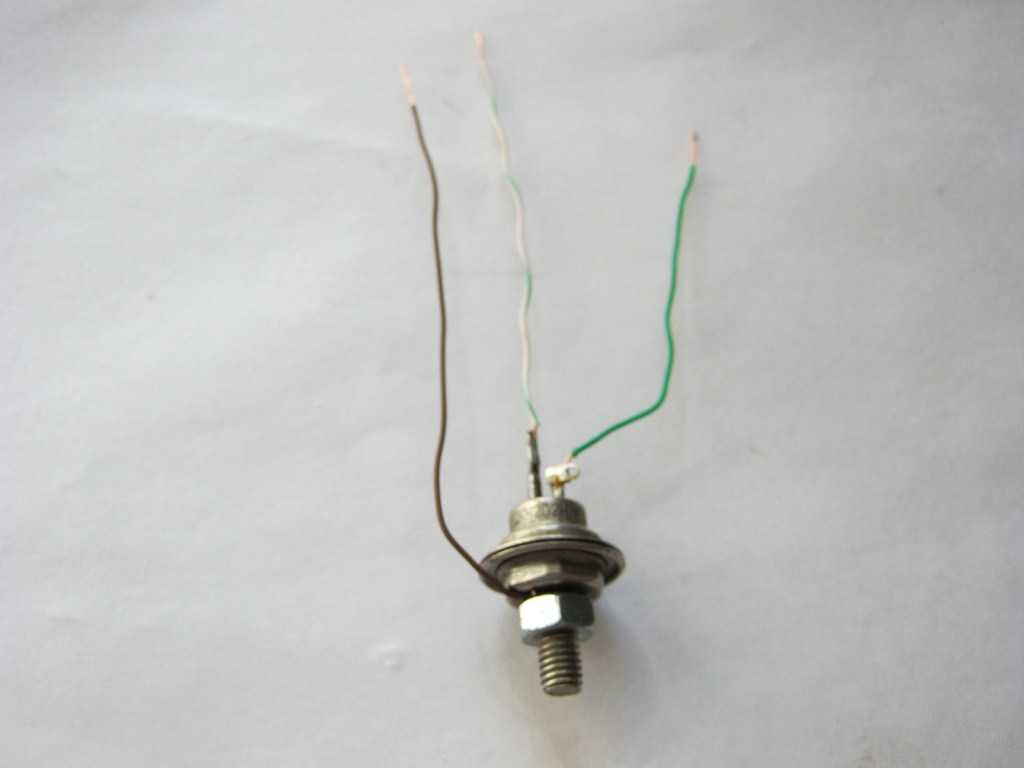

Для проверки тиристора нам понадобится лампочка, три проводка и блок питания с постоянным током. На блоке питания выставляем напряжение загорания лампочки. Привязываем и припаиваем проводки к каждому выводу тиристора.
На анод подаем «плюс» от блока питания, на катод через лампочку «минус».

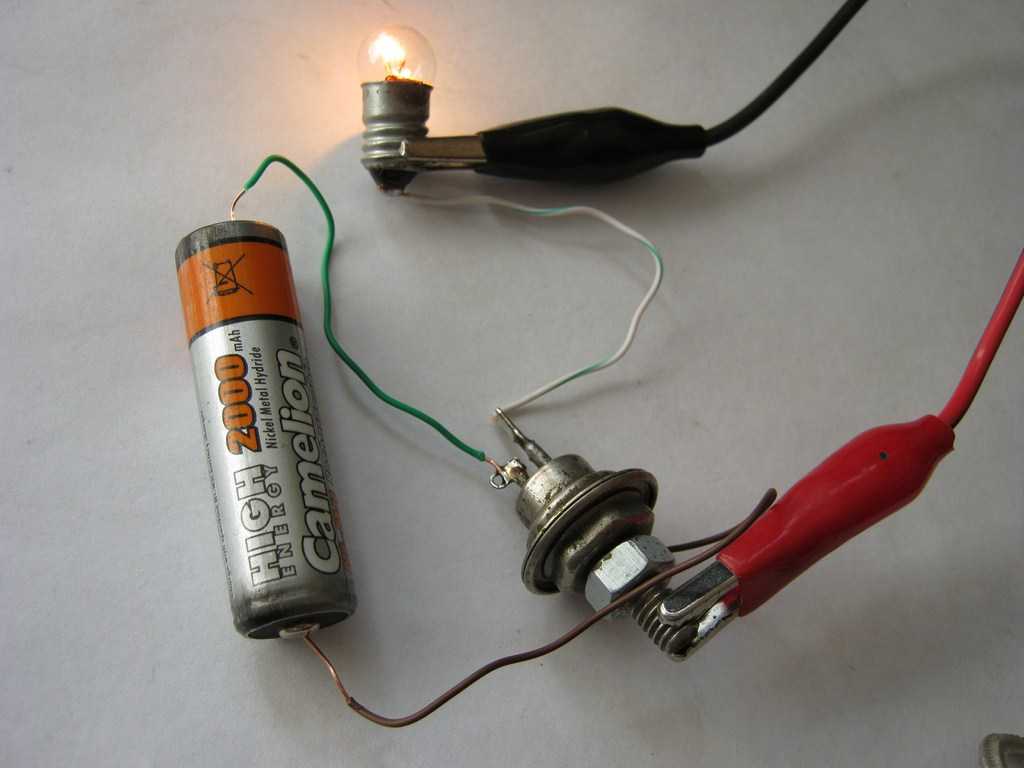

Теперь же нам надо подать относительно анода напряжение на Управляющий Электрод (УЭ). Для такого вида тиристора Uy — отпирающее постоянное напряжение управления больше чем 0,2 Вольта. Берем полуторавольтовую батарейку и подаем напряжение на УЭ. Вуаля! Лампочка зажглась!

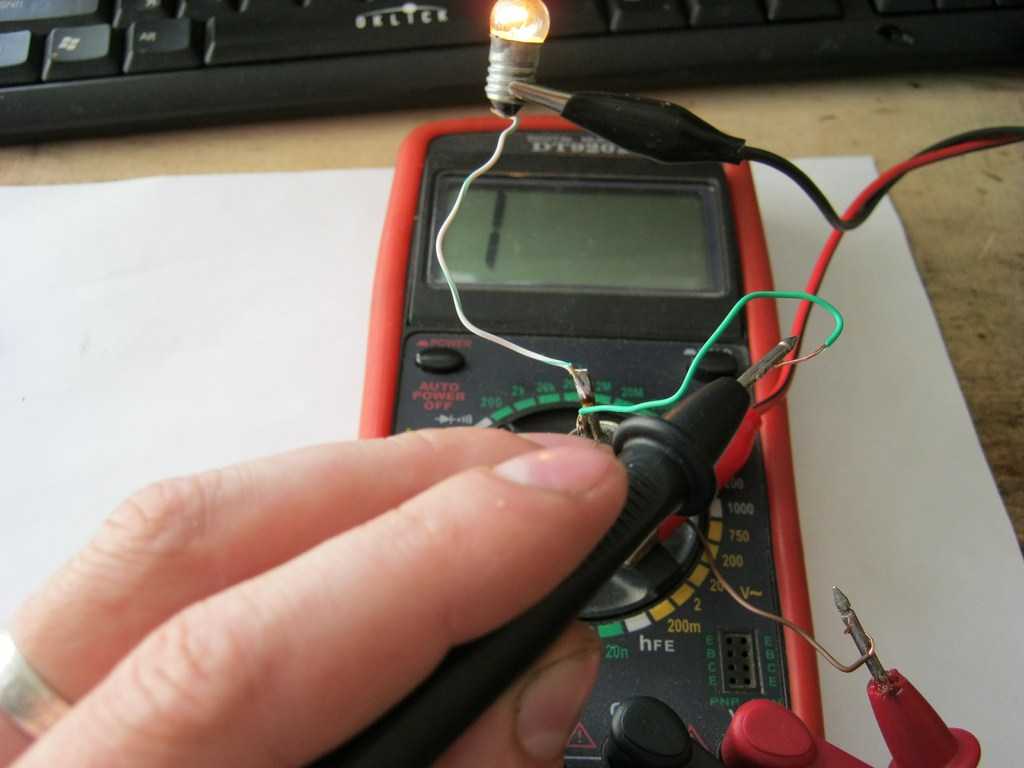

также можно использовать щупы мультиметра в режиме прозвонки, на щупах напряжение тоже больше 0,2 Вольта
Убираем батарейку или щупы, лампочка должна продолжать гореть.
Мы открыли тиристор с помощью подачи на УЭ импульса напряжения. Все элементарно и просто! Чтобы тиристор опять закрылся, нам надо или разорвать цепь, ну то есть отключить лампочку или убрать щупы, или же подать на мгновение обратное напряжение.
Принцип работы тиристора простыми словами
Рассмотрим принцип работы тиристора. Стартовое состояние элемента — закрыто. «Сигналом» к переходу в состояние «открыто» является появление напряжения между анодом и управляющим выводом. Вернуть тиристор в состояние «закрыто» можно двумя способами:
- снять нагрузку;
- уменьшить ток ниже тока удержания (одна из технических характеристик).
В схемах с переменным напряжением, как правило, сбрасывается тиристор по второму варианту. Переменный ток в бытовой сети имеет синусоидальную форму, когда его значение приближается к нулю и происходит сброс. В схемах, питающихся от источников постоянного тока, надо либо принудительно убирать питание, либо снимать нагрузку.

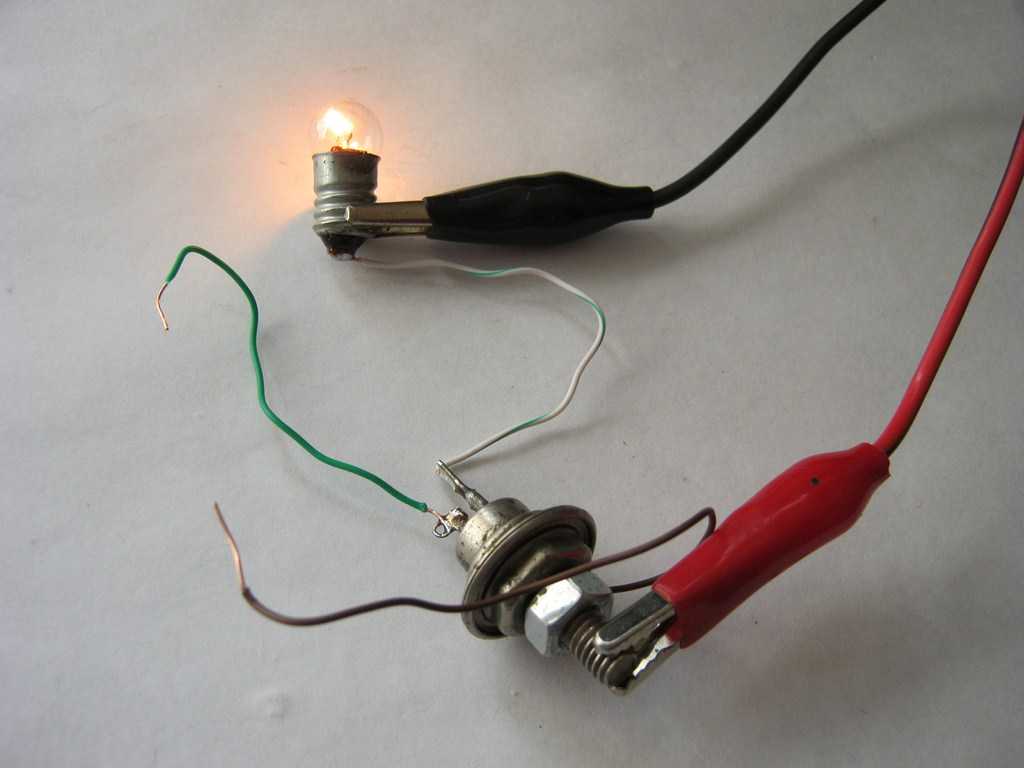

После снятия отпирающего напряжения, тиристор остается в открытом состоянии (лампочка горит)
То есть, работает тиристор в схемах с постоянным и переменным напряжением по-разному. В схеме постоянного напряжения, после кратковременного появления напряжения между анодом и управляющим выводом, элемент переходит в состояние «открыто». Далее может быть два варианта развития событий:
- Состояние «открыто» держится даже после того, как напряжение анод-выход управления пропало. Такое возможно если напряжение, поданное на анод-управляющий вывод, выше чем неотпирающее напряжение (эти данные есть в технических характеристиках). Прекращается прохождение тока через тиристор, фактически только разрывом цепи или выключением источника питания. Причем выключение/обрыв цепи могут быть очень кратковременными. После восстановления цепи, ток не течет до тех пор, пока на анод-управляющий вывод снова не подадут напряжение.
- После снятия напряжения (оно меньше чем отпирающее) тиристор сразу переходит в состояние «закрыто».
Так что в схемах постоянного тока есть два варианта использования тиристора — с удержанием открытого состояния и без. Но чаще применяют по первому типу — когда он остается открытым.
Если говорить о внутреннем устройстве, то это три перехода P-N-P-N
Принцип работы тиристора в схемах переменного напряжения отличается. Там возвращение в запертое состояние происходит «автоматически» — при падении силы тока ниже порога удержания. Если напряжение на анод-катод подавать постоянно, на выходе тиристора получаем импульсы тока, которые идут с определенной частотой. Именно так построены импульсные блоки питания. При помощи тиристора они преобразуют синусоиду в импульсы.
