| Fig Цок-вка | Comparison types Аналоги | ||
| BCR 1 AM-10 | 500V, 1A(Tc=56′), lgt<10mA | 7p | ZO 104, ZO 101, ZO 106, TAG 204, TAG 205 |
| BCR 1 AM-12 | 600V, 1A(Tc=56′), lgt<10mA | 7p | ZO 104, ZO 101, ZO 106, TAG 204, TAG 205 |
| BCR 1 AM-4 | 200V, 1A(Tc=56′), lgt | 7p | ZO 104, ZO 101, ZO 106, TAG 204, TAG 205 |
| BCR 1 AM-6 | 300V, 1A(Tc=56′), lgt<10mA | 7p | ZO 104, ZO 101, ZO 106, TAG 204, TAG 205, |
| BCR 1 AM-8 | 400V, 1A(Tc=56′), lgt<10mA | 7p | ZO 104, ZO 101, ZO 106, TAG 204, TAG 205 |
| BCR 3 AM-10 | 500V, 3A(Tc=71′), lgt<30mA | 13j | T 2323, ZO 410, T 2322, ZO 409 |
| BCR 3 AM-12 | 600V, 3A(Tc=71′), lgt<30mA | 13j | T 2323, ZO 410, T 2322, ZO 409 |
| BCR 3 AM-4 | 200V, 3A(Tc=71′), lgt<30mA | 13j | T 2323, ZO 410, T 2322, Z0 409 |
| BCR 3 AM-8 | 400V, 3A(Tc=71′), lgt<30mA | 13j | T 2323, ZO 410, T 2322, ZO 409 |
| BCR 6 AM-10 | 500V, 6A(Tc=103′), lgt<30mA | 17j | TAG 220, TAG 225, TAG 252, TAG 250 |
| BCR 6 AM-12 | 600V, 6A(Tc=103′), lgt<30mA | 171 | TAG 220, TAG 225, TAG 252, TAG 250 |
| BCR 6 AM-4 | 200V, 6A(Tc=103′), lgt<30mA | 17j | TAG 220, TAG 225, TAG 252, TAG 250 |
| BCR 6 AM-6 | 300V, 6A(Tc=103′), lgt<30mA | 17j | TAG 220, TAG 225, TAG 252, TAG 250 |
| BCR 6 AM-8 | 300V, 6A(Tc=103′), lgt<30mA | 17j | TAG 220, TAG 225, TAG 252, TAG 250 |
| BCR 8 A-10 | 500V, 8A(Tc=92′), lgt<50mA | 22q | MAC 222, TIC 226, T 2802, BS 9-A |
| BCR 8 A-4 | 200V, 8A(Tc=92′), lgt<50mA | 22q | MAC 222, TIC 226, T 2802, BS 9-A |
| BCR 8 A-6 | 300V, 8A(Tc=92′), lgt<50mA | 22q | MAC 222, TIC 226, T 2802, BS9-A |
| BCR 8 A-8 | 400V, 8A(Tc=92′), lgt<50mA | 22q | MAC 222, TIC 226, T 2802, BS 9-A |
| BCR 8 CM-10 | 500V, 8A(Tc=105′), lgt<30mA | 17j | BTA 21, ВТ 158, T 2806, ВТ 162 |
| BCR 8 CM-12 | 600V, 8A(Tc=105′), lgt<30mA | 17j | BTA21, ВТ 158, T 2806, ВТ 162 |
| BCR 8 CM-12 | 600V, 8A(Tc=105′), lgt<30mA | 17j | ВТА21, ВТ 158, Т 2806, ВТ 162 |
| BCR 8 CM-4 | 200V, 8A(Tc=105′), lgt<30mA | 17j | ВТА 21, ВТ 158, Т 2806, ВТ 162 |
| BCR 8 CM-6 | 300V, 8A(Tc=105′), lgt<30mA | 17j | ВТА 21, ВТ 158, Т 2806, ВТ 162 |
| BCR 8 CM-8 | 400V, 8A(Tc=105′), lgt<30mA | 17j | ВТА 21, ВТ 158, Т 2806, ВТ 162 |
| BCR 8 DM-… | =BCR 8CM-…: 8A(Tc=94′) | 17j | ВТА 21, ВТ 158, Т 2806, ВТ 162 |
| BCR 10 A-2 | 100V, 10A(Tc=75″), lgt<50mA | 76j | — |
| BCR 10 A-4 | 200V, 10A(Tc=75′), lgt<50mA | 76j | — |
| BCR 10 A-6 | 300V, 10A(Tc=75′), lgt<50mA | 76j | — |
| BCR 10 A-8 | 400V, 10A(Tc=75′), lgt<50mA | 76j | — |
| BCR10 AM-10 | 500V, 10A(Tc=100′), lgt<30mA | 17j | TAG 252, TAG 257 |
| BCR 10 AM-12 | 600V, 10A(Tc=100′), lgt<30mA | 17j | TAG 252, TAG 257 |
| BCR 10 AM-4 | 200V, 10A(Tc=100′), lgt<30mA | 17j | TAG 252, TAG 257 |
| BCR 10 AM-6 | 300V, 10A(Tc=100′), lgt<30mA | 17j | TAG 252, TAG 257 |
| BCR 10 AM-8 | 400V, 10A(Tc=100′), lgt<30mA | 17j | TAG 252, TAG 257 |
| BCR 10 B-2…-8 | =BCR 10A-2…-8: | ~22 | — |
| BCR 10 C-2…-8 | =BCR 10A-2…-8: | 21j | SC 245, BS 10-.. .A, TXD 99, SC 250 |
| BCR 10 CM-4…-12 | =BCR 10AM-4…-12:10A(Tc=103′) | 17j | TAG 252, TAG 257 |
| BCR 10DM-4…-12 | =BCR 10AM-4…-12:10A(Tc=93′) | 17j | TAG 252, TAG 25? |
| BCR 10EM-4…-12 | =BCR 10AM-4…-12:10A(Tc=80′) | 17j | TAG 252, TAG 257 |
| BCR 12AM-10 | 500V, 12A(Tc=101′), lgt<30mA | 17j | TAG 257 |
| BCR 12AM-12 | 600V, 12A(Tc=101′), lgt<30mA | 17j | TAG 257 |
| BCR 12AM-4 | 200V, 12A(Tc=101′), lgt<30mA | 17j | TAG 257 , |
| BCR 12AM-6 | 300V, 12A(Tc=101′), lgt<30mA | 17j | TAG 257 |
| BCR 12AM-8 | 400V, 12А(Тс=10Г), lgt<30mA | 17j | TAG 257 |
| BCR 16A-10 | 500V, 16A(Tc=99), lgt<30mA | 17j | 17j |
| BCR 16A-4 | 200V, 16A(Tc=99′), lgt<30mA | 76j | — |
| BCR 16A-6 | 300V, 16A(Tc=99′), lgt<30mA | 76j | — |
| BCR 16A-8 | 400V, 16A(Tc=99′), lgt<30mA | 76j | — |
| BCR 16AM-4… | =BCR 16A-4…-10: | — | — |
| BCR 16B-4…-10 | =BCR 16A-4…-10: | ~22 | — |
| BCR 16BM-4..: | =BCR 16A-4…-10: | — | — |
| BCR 16C-4…-10 | =BCR 16A-4…-10: | 21j | — |
| BCR 16CM-12 | =BCR16A-4…-10:600V | 17j | — |
| BCR 16CM-4… | =BCR 16A-4…-10: | 17j | — |
| BCR 16DM-12 | =BCR 16A-4…-10:600V, 16A(Tc=79′) | 17j | — |
| BCR 16DM-4… | =BCR 16A-4…-10:16A(Tc=79′) | 17j | — |
| BCR 16E-4…-10 | =BCR 16A-4…-10: | ~22 | — |
| BCR 16EM-4… | =BCR 16A-4…-10:16A(Tc=73′) | — | — |
| BCR 16FM-4… | =BCR 16A-4…-10:16A(Tc=73′) | — | — |
| BCR 16GM-4… | =BCR 16A-4 ..-10:16A(Tc=73′) | — | — |
| BCR 16HM-4… | =BCR 16A-4…-10:16A(Tc=82′) | 65I | — |
| BCR 20A-10 | 500V, 20A(Tc=98′), lgt<30mA | 76j | — |
| BCR 20A-4 | 200V, 20A(Tc=98′), lgt<30mA | 76j | |
| BCR 20A-6 | 300V,20A(Tc=98′),lgt<30mA | 76j | |
| BCR 20A-8 | 400V, 20A(Tc=98′), lgt<30mA | 76j | — |
| BCR 20B-4…-10 | =BCR 20A-4…-10 | 22 | — |
| BCR 20C-4…-10 | =BCR 20A-4…-10 | 21j | — |
| BCR 20E-4…-10 | =BCR 20A-4…-10 | ~22 | — |
| BCR 25A-10 | 500V, 25A(Tc=92′), lgt<75mA | 21j | — |
| BCR 25A-4 | 200V, 25A(Tc=92′), lgt<75mA | 21j | — |
| BCR 25A-6 | 300V, 25A(Tc=92′), lgt<75mA | 21j | — |
| BCR 25A-8 | 400V, 25A(Tc=92′), lgt<75mA | 21j | — |
| BCR 25B-4…-10 | =BCR 25A-4…-10 | ~22 | — |
| BCR 30GM-10 | 500V, 30A(Tc=60′), lgt<50mA | 65l | — |
| BCR 30GM-4 | 200V, 30A(Tc=60′), lgt<50mA | 65l | — |
| BCR 30GM-6 | 300V, 30A(Tc=60′), lgt<50mA | 65l | — |
| BCR 30GM-8 | 400V, 30A(Tc=60′, lgt<50mA | 65l | — |
Смотрите так же: Симисторы типа BTA их характеристики и цоколевка
Теория: Тиристор, основные параметры и типы тиристоров Что такое симистор Чем отличается симистор от тиристора?
Проверка тиристора
Многих интересует, тиристор КУ202Н как проверить и как правильно включить в устройстве для проверки его работоспособности. Дело в том, что довольно часто он оказывается неисправен по различным причинам. Притом дефекты встречаются и у новых изделий.
Проверить тиристор можно несколькими способами:
- Использовать специальное устройство, которое анализирует параметры всех переходов.
- Применить мегомметр для проверки состояния основного перехода в обоих направлениях. В обратном направлении должен прозваниваться как обычный диод, в прямом включении он закрыт, в идеальном состоянии его сопротивление должно быть равно бесконечности.
Второй способ применим только к серии устройств с буквенным индексом М и Н. При этом можно устанавливать напряжение прозвонки до 400 В. Устройства с буквами К и Л только до 300 В, Ж и И – до 200 В и так далее. Прежде чем проверять таким способом изделие, необходимо сверить его технические характеристики со справочной таблицей. Иначе можно повредить устройство, даже не использовав его по назначению.
Менее мощные тиристоры могут быть проверены обычным мультиметром в режиме прозвонки (значок диода и звукового сигнала). В обратном направлении он звонится как диод, в прямом – бесконечность.
Важно! При осуществлении проверки тиристора в режиме диода, необходимо УЭ объединить с А
Выбери триак
По этой причине схема тиристора, а особенно симисторного регулятора мощности получается более простой, экономичной и надежной. Особенно если он быстро включается. У регулятора мощности на симисторе кроме него нет больше полупроводниковых приборов, по которым течет ток нагрузки. А у регуляторов с остальными ключами такими приборами обязательно будут выпрямительные диоды, в том числе встроенные. Поэтому рекомендуем остановиться на симисторах — схемы с ними есть во многих справочниках, популярных журналах а, следовательно, и в интернете. Их легко найти и выбрать что-либо приемлемое.
Первый регулятор мощности на симисторе КУ208Г используется уже много лет, начиная с 80-х годов прошлого века.

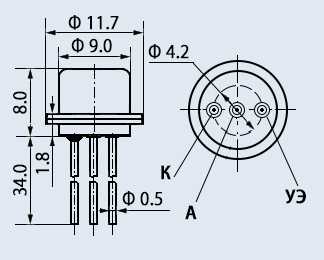

Параметры симистора КУ208Г
Схема простейшего регулятора мощности
