Океан-205

Перенастройка радиоприемника Океан-205 на верхний УКВ диапазон

Советские приемники «Океан», «Меридиан», «Украина», «Спидола» когда то считавшиеся символом изобилия и благополучия, сейчас уже востребованы, так как на частотах их диапазона давно уже не ведется радиовещание.

Вернуть жизнь таким «супергетеродинным» гигантам возможно, перенастроив их УКВ блоки на верхний УКВ (FM) диапазон.

В большинстве приемников типа «Океан», «Меридиан», «Украина», «Спидола» установлены унифицированные блоки УКВ. Данные блоки обычно работают на диапазоне 4,56 – 4,11 м (65,8 – 73,0 МГц). Для перестройки таких блоки на более высокую частоту (88 – 108 МГц) приходится прибегать к перенастройке входного контура (L1, L2, C1, C2), контура УВЧ (L3, C4, C6, C7) и контура гетеродина (L4, C16, C17, C21). Кроме того необходимо произвести сопряжение контуров УВЧ и гетеродина для того, чтобы частота гетеродина была на 10,7 МГц (промежуточная частота) выше частоты принимаемой радиостанции. Это достигается подстройкой гетеродинного и УВЧ – контуров (точная подстройка – емкостью С4).

Однако для проведения всех этих операций требуются очень точные и дорогостоящие приборы (широкополосный осциллограф, генератор УКВ сигнала и др.), а также некоторый запас радиодеталей (емкости, контуры, сердечники и т.д.).

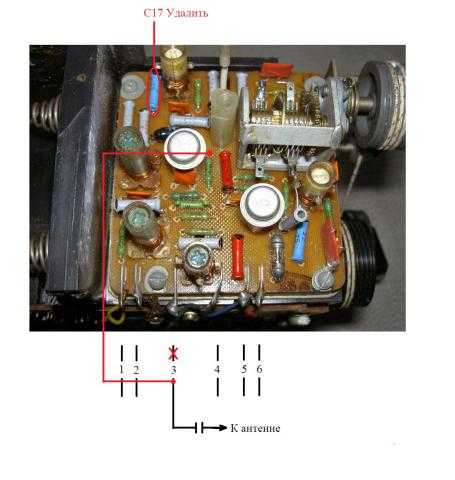

Для более простой перенастройки, не требующей наличия таковых деталей, сделанной мною на приемнике «Океан-205», я удалил емкость C17 (18 пФ) из гетеродинного контура для повышения его частоты и перепаял антенный провод с контакта «3» блока УКВ на эмиттер гетеродинного транзистора (он же смеситель) T2 (ГТ 313 А).

Таким образом перенастроенный блок УКВ принимает вид:

Перенастроенный УКВ блок работает следующим образом: принимаемый сигнал поступает на вход смесителя и одновременно гетеродина, где из него выделяется сигнал промежуточной частоты (ПЧ), который подается на вывод «5» блока УКВ. С помощью конденсатора переменной емкости (КПЕ) С21 производится перестройка гетеродинного контура с одной станции на другую.

При работе перенастроенного таким образом приемника наблюдается эффект «Зеркального канала», который проявляется в виде двойного перекрывания диапазона (одна и та же станция принимается при различный положениях КПЕ). Это, по видимому, вызвано тем, что гетеродин, вследствие своей неточной настройки, генерирует частоты, которые могут выделять дважды ПЧ из одного и того же сигнала. В первом случае ПЧ выделяется как разность частот Fсигнала – Fгетеродина = 10,7 МГц, а во втором Fгетеродина – Fсигнала = 10,7 МГц. Кроме того следует помнить о том, что в перенастроенном блоке отсутствует входной контур (он попросту не задействован) и контур УВЧ, который выделяет сигнал лишь одной частоты (он так же не задействован). Работает только гетеродин-смеситель, на который подается вся полоса частот. Поэтому станции, расположенные близко друг к другу (по частоте) будет перебивать друг друга при приеме, что усложняет настройку приемника. Так же окажется бесполезной система АПЧГ (автоматическая подстройка частоты гетеродина), которая будет работать лишь с мощными станциями, а при приеме слабых и удаленных станций систему АПЧГ рекомендуется отключить и подстраивать приемник вручную. Это та «цена», которую приходится платить, отказавшись от старого УКВ диапазона.

В целом же приемник FM работает удовлетворительно.

Источник

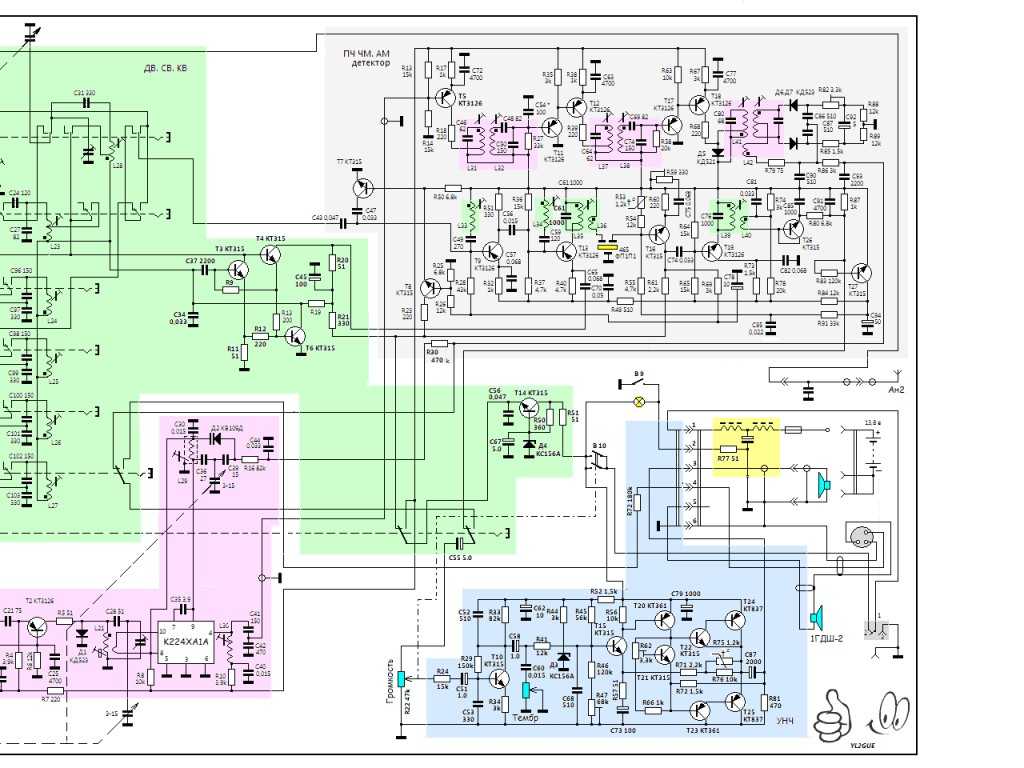

Настроить контура у приемника океан 205

Сообщение отредактировал Tima182: 08.08.2019 — 23:41

Tima182 (08.08.2019 — 23:41) писал:

Дурацкий вопрос — кто их расстроил и зачем? Почему вы уверены что проблема только в расстройке контуров УПЧ?

Если предыдущий «Кулибин» всё сломал-скрутил не до конца, можете попробовать подстроить сами. У приемника есть индикатор настройки — силы сигнала. Настраиваете приёмник на какую-нибудь станцию. И последовательно подкручиваете контура ориентируясь на громкость и показания индикатора.

Перед «кручением» запомните положения и на сколько скрутили чтобы иметь возможность вернуть в исходное положение. И не перепутайте контура ПЧ АМ и ЧМ трактов.

• рядовой пользователь

• Группа: Пользователи
• Сообщений: 562

Сообщение отредактировал Tima182: 09.08.2019 — 12:44

• рядовой пользователь

• Группа: Пользователи
• Сообщений: 677

Tima182 (09.08.2019 — 12:32) писал:

Заменять индуктивности с подстроечниками плохая идея. Если их ещё не трогали, то лучше и не крутить

В крайнем случае, очень осторожно и аккуратно подстроить по максимуму сигнала как я писал выше (запомнив старое положение). Отвертку для настройки нужно взять диэлектрическую, так как железная сама сильно влияет на настройку контуров

Вообще, кроме электролитов, могут быть проблемы с окислившимися контактами переключателей. А катушки без крайней необходимости трогать НЕ СТОИТ!

• рядовой пользователь

• Группа: Пользователи
• Сообщений: 562

• рядовой пользователь

• Группа: Пользователи
• Сообщений: 677

Tima182 (09.08.2019 — 18:05) писал:

Вполне функциональная отвертка изготавливается за несколько минут из полоски любого диэлектрика (например, оргстекла или стеклотекстолита) при помощи обычного напильника.

И еще раз повторю, НЕ НАДО КРУТИТЬ КОНТУРА! Заметно улучшить приём не получится. Но вот сделать хуже легко. А из Океана Yaesu или Kenwood всё равно не получится

Если хотите услышать больше, то лучше выехать за город, где меньше помех и подключить к приемнику внешнюю антенну подлиннее и повыше.

Сообщение отредактировал arcnet: 09.08.2019 — 18:42

• рядовой пользователь

• Группа: Пользователи
• Сообщений: 562

• Пачимушта Жрухоть!

• Группа: Пользователи
• Сообщений: 4 679

Если уж так зудят руки и хочется что-то покрутить, то соберите ГКЧ типа этого: http://ra3ggi.qrz.ru/PRIB/gk.htm

А так — правильно люди говорят — не надо контура крутить бездумно. И вообще крутить что-то если приборов нет. Что можно сделать — поменять армянские к50-6 на новые электролиты. ВЧ конденсаторы тоже трогать не надо — они не сохнут.

А переменный конденсатор (который для настройки на станцию) — он в океане вроде воздушный. Сохтуть там может только смазка. А с настройкой проблемы — посмотрите, не погнуты ли пластины?

Сообщение отредактировал Zerg: 09.08.2019 — 22:48

• рядовой пользователь

• Группа: Пользователи
• Сообщений: 677

Zerg (09.08.2019 — 22:45) писал:

Человек, который может собрать (и заставить работать) подобный ГКЧ не должен задавать такие вопросы по настройке приёмника Но может это и правильно. Пока делаешь такой ГКЧ, много чему научишься.

С другой стороны, сегодня наверное проще и дешевле сделать такой прибор на DDS плюс Ардуино. Можно сразу и АЧХ на Ардуиновском дисплее рисовать. Хорошо бы только логарифмический детектор прикрутить. А если на каком-нибудь STM32 сделать, то тогда можно будет и FFT добавить.

P.S. Ещё на тему измерения АХЧ. Была у меня мысль попробовать такую схему для измерения АЧХ: генератор шума -> DUT -> SDR приемник (USB свисток). АЧХ девайса в этом случае должна рисоваться непосредственно в программе SDR приёмника. Даже где-то должен валяться ГШ c Ali с набором аттенюаторов. Но так пока и не попробовал.

Сообщение отредактировал arcnet: 09.08.2019 — 23:31

• рядовой пользователь

• Группа: Пользователи
• Сообщений: 562

• рядовой пользователь

• Группа: Пользователи
• Сообщений: 677

Tima182 (09.08.2019 — 23:32) писал:

На мой взгляд — не стоит оно того. Что там слушать то сегодня? Раньше были всякие «Голос Америки» да БиБиСи с Севой Новгородцевым. А сейчас? Что с настройкой, что без неё результат будет примерно одинаковый.

Кстати, посмотрите. Если подстроечники катушек залиты чем-то типа парафина, то с очень большой вероятностью их никто не трогал.

• рядовой пользователь

• Группа: Пользователи
• Сообщений: 562

Сообщение отредактировал Tima182: 09.08.2019 — 23:55

Источник

Океан 205 как настроить

Здравствуйте, уважаемые Коты Занялся ремонтом дедовского приемника Океан-205. Приемник долгое время (лет 15) не использовался, поэтому начал с чистки. Чтобы избежать лишних вопросов, опишу, что уже сделано:1 ) Заменил все электролитические конденсаторы (некоторые пишут, что менять надо только сдохшие, но я решил подстраховаться)2 ) В блоке питания диоды зашунтировал керамикой 10nF, электролит на выходе зашунтирован 100nF3 ) Разобрал и почистил контакты переключателей П2К4 ) Зашунтировал конденсатор по питанию УНЧ керамикой 100nF5 ) Почистил, смазал (спирт, циатим) регуляторы громкости и тембра6 ) Заменил все провода, идущие от БП и УНЧ

После описанных действий УНЧ заработал на ура (проверял подавая сигнал с плеера), фоновый шум присутствует, но очень слабый, при прослушивании записей не заметен, если замкнуть вход УНЧ на корпус, то полная тишина (где-то на форуме читал, что так можно проверить шумы в УНЧ)

Затем было проделано следующее7 ) Очищены контакты переключателя диапазонов (стерка, спирт)8 ) Проверены транзисторы и диоды (все оказались рабочие)9 ) Питание приемника оставлено только от сети, подсветка включается только при нажатии кнопки (нижний переключатель заменен на переключатель с фиксацией, лампы поставил 2,5В 0,15А, при этом к резистору на 68Ом параллельно подпаял такой же), кнопка включения (вторая снизу) теперь используется для подключения к УНЧ внешнего сигнала через преобразователь стерео в моно.10 ) Проверена плата на наличие непропаев и иных дефектов

После этого приемник был собран, поскольку батарейное питание было демонтировано, то в блок от батарей я переместил плату стабилизатора. Трансформатор оставил на старом месте, заэкранировав его от динамика двумя слоями толстой фольги. При прослушивании удалось поймать станции на ДВ, СВ, КВ2 диапазонах (для улучшения приема отключал все шумящие устройства). При этом имеется шум, который, как я понимаю, вызван наводкой от трансформатора на плату УПЧ (трансформатор с этой стороны не экранирован, между платой и трансформатором проложен кусок толстой термоусадки в качестве изолятора). При прослушивании с внешнего источника шумов нет (то есть, как я понимаю, на УНЧ помехи не идут). На УКВ не удалось поймать ничего. На форуме нашел рекомендацию почистить КПЕ в блоке УНЧ (когда разбирал блок грязи не заметил, в планах разобрать и изучить детально).

Теперь мои вопросы, 1) Что еще можно проверить/доработать для улучшения приема?2) Читал на форуме что замена диодов смесителя на 1N4148 или Шоттки дает положительные результаты, что скажете?3) Как проверить работу УКВ блока? Что если чистка КПЕ ничего не даст?

Из измерительных инструментов имею только мультиметр. Опыта конструирования/ремонта конкретно радиоприемников нет, поскольку занимаюсь больше цифровой электроникой и программированием. Но потихоньку изучаю что и как, сегодня вот изучил принцип работы супергетеродинного приемника, коим мой подопытный и является.

В общем, прошу направить меня в верном направлении и помочь в ремонте
