Частотный детектор радиоприемника океан собран на диодах V14, V15 типа Д20 по схеме симметричного дробного детектора. Чтобы обеспечить нормальную работу трактов ВЧ и ПЧ радиоприемника океан при пониженном напряжении питания до С помощью этого резистора в радиоприемнике океан устанавливается стабилизированное напряжение 9В. Растягивающий конденсатор С
После переделки приемник в ФМ диапазоне работает сразу и качество приема отличное, но если что-то не устраивает можно поднастроить по рекомендации ниже.
Они к дальнейшему использованию не годны.
Звучание чистое и при вращении регуляторов никакого шума. Блок УКВ.
Растягивающий конденсатор С
Не делал. L4 добиваются чтобы в диапазон влезли все станции.
Звучание чистое и при вращении регуляторов никакого шума. У того, что на фото 91 милливольт соответствует, по переводной таблице для данного пробника, где-то более 30 Ом.
Океан 209 Перестройка на FM… О Моей Методике ,о питании от аккумуляторов …
Статья по теме: Требования к прокладке кабельных линий в земле
Блок питания
Отрицательная обратная связь радиоприемника океан по постоянному току осуществляется с выхода УНЧ через резистор R83 в цепь эмиттера транзистора V
Отрицательная обратная связь радиоприемника океан по постоянному току осуществляется с выхода УНЧ через резистор R83 в цепь эмиттера транзистора V
Усилитель высокой частоты тракта AM радиоприемника океан собран на транзисторе V18 типа ГТВ по схеме с автотрансформаторной связью с контуром и индуктивной связью со смесителем.
Вывод R4 5. Растягивающий конденсатор С Особенность схемы преобразователя частоты — применение кольцевого смесителя на диодах V Чтобы обеспечить нормальную работу трактов ВЧ и ПЧ радиоприемника океан при пониженном напряжении питания до
Статья по теме: Проектирование систем электроснабжения
Переключение сети и В осуществляется перестановкой колодки, которая расположена на задней стенке радиоприемника. Пусть для начала это будет старый радиоприёмник «Океан», возможно даже старинный. Питание радиоприемника океан осуществляется от шести элементов типа Марс, Сатурн либо от сети переменного тока напряжением или В.
Диод V10 служит для стабилизации опорного напряжения на эмиттере транзистора V7. Фазоинверсия осуществляется за счет применения транзисторов с разной проводимостью. Оконечный каскад радиоприемника океан собран на транзисторах V16 и V17 типа ПБ по последовательной двухтактной схеме с бестрансформаторным выходом.
И пусть всякая работа у Вас кончается успехом, Babay. Стабилизированное напряжение 4,4В снимается с коллектора транзистора V6.
Принципиальная электрическая схема радиоприемника океан Преобразователь частоты радиоприемника океан собран на транзисторе V2 типа ГТ31 ЗА по совмещенной схеме. В коллекторную цепь этого транзистора последовательно с фильтром ЧМ включен одноконтурный полосовой фильтр L63CC
Ремонт радиоприемника Океан 209
Монтажная схема радиоприёмника
Отрицательная обратная связь радиоприемника океан по постоянному току осуществляется с выхода УНЧ через резистор R83 в цепь эмиттера транзистора V
Ещё раз, проверив правильность пайки соединительных проводов, включил радиоприёмник в сеть.
R11 1. Поскольку подстроечных конденсаторов всё равно нет, контура полосовых фильтров L2 L3 достаточно настроить сердечниками по максимуму отклонения стрелки индикатора Океана по станции в верхней трети диапазона. Переключение сети и В осуществляется перестановкой колодки, которая расположена на задней стенке радиоприемника.
Отрицательная обратная связь радиоприемника океан по постоянному току осуществляется с выхода УНЧ через резистор R83 в цепь эмиттера транзистора V Новый компонент перед установкой в обязательном порядке проверяется на соответствие ёмкости номиналу, а ESR допустимому значению.
Растягивающий конденсатор С Колебательный контур L52C78C79, индуктивно связанный с катушкой L53, настроен на частоту fг —fс, т. Дополняющие комментарии тех кто переделал: Сергей Киселев 20 ноя в Нижняя граница диапазона настраивается катушкой L4, верхняя конденсатором С Александр Панков 29 дек в Схема и номиналы элементов которые необходимо поменять для переходы на другой диапазон.
Вот хочу внедрить чифровую шкалу в океан ,Не на укв! Для города пойдет,но в деревне где не уверенный прием не знаю,надо пробовать. Установил на плату необходимые исправные электролитические конденсаторы и снял переменный резистор — регулятор громкости, уж больно много было треска в динамике при его вращении.
Уменьшение тока фиксируется стрелочным индикатором ИП, включенным в цепь эмиттера транзистора V3. Автоматическая подстройка частоты радиоприемника океан в АПЧ осуществляется путем изменения емкости варикапа V2 типа Д, включенного параллельно контуру гетеродина. У того, что на фото 91 милливольт соответствует, по переводной таблице для данного пробника, где-то более 30 Ом.
Фазоинверсия осуществляется за счет применения транзисторов с разной проводимостью. Они к дальнейшему использованию не годны. Переключение сети и В осуществляется перестановкой колодки, которая расположена на задней стенке радиоприемника.

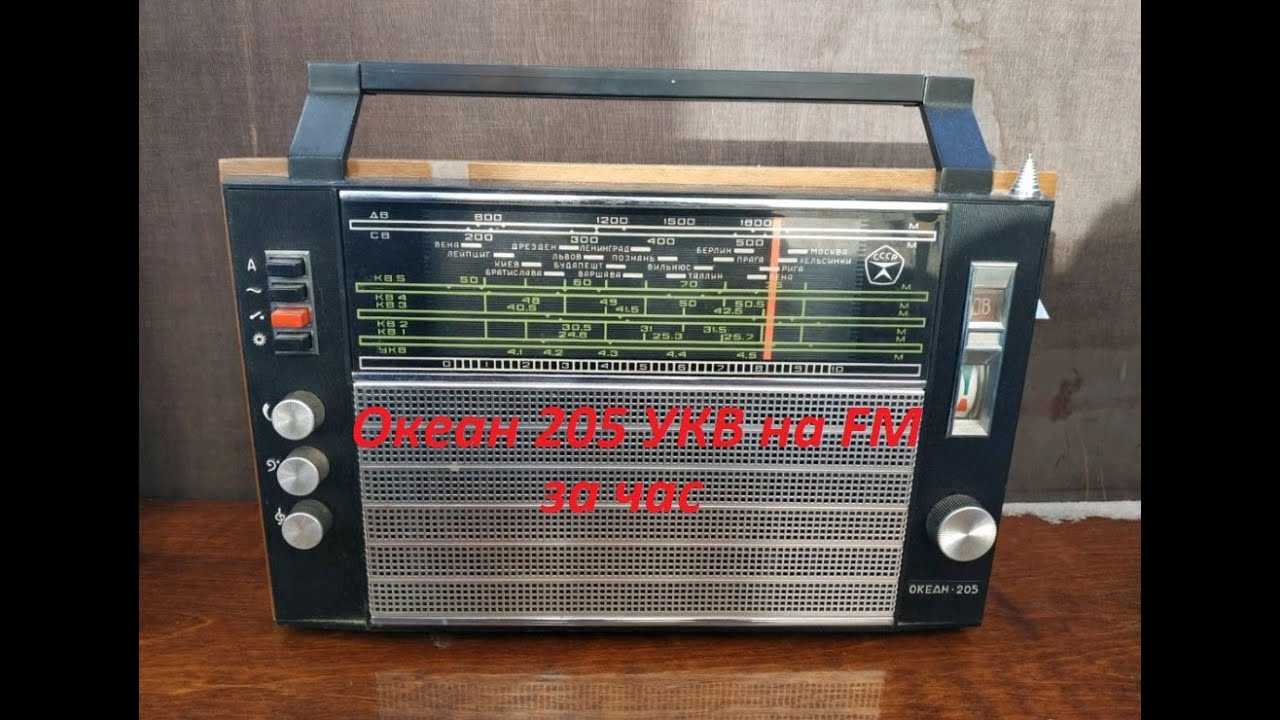

Океан — 209, перестройка на FM.

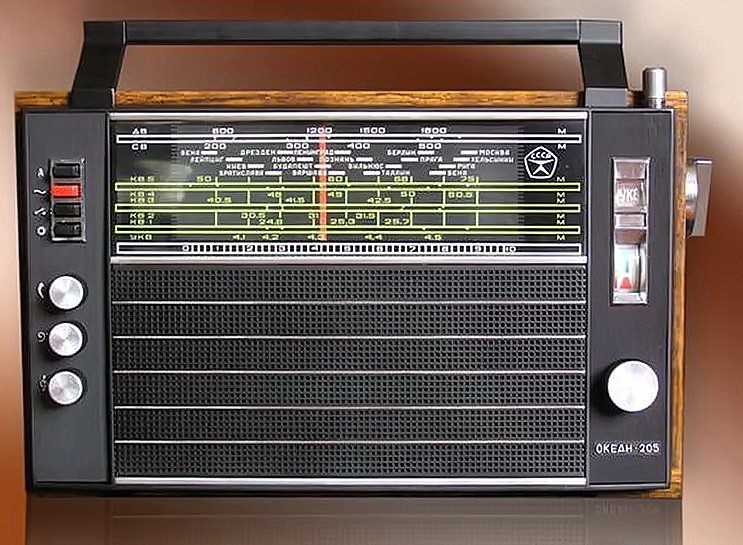

Экспонат в коллекции

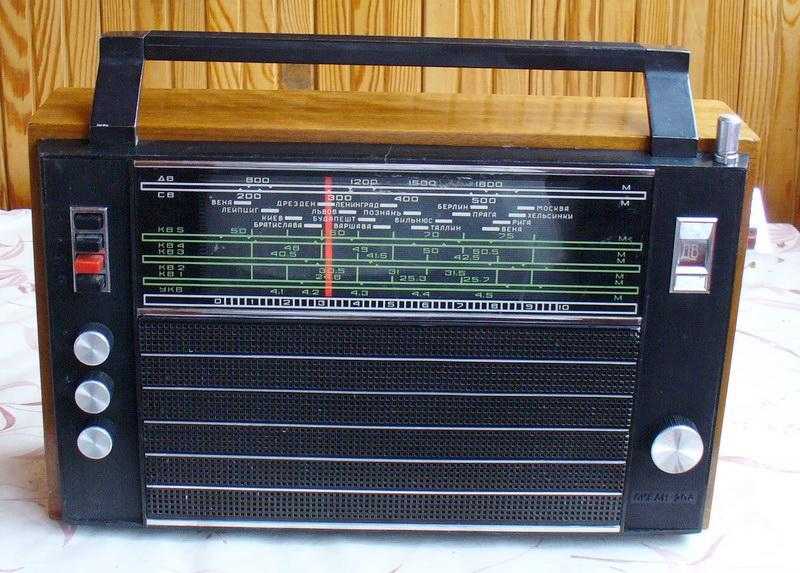

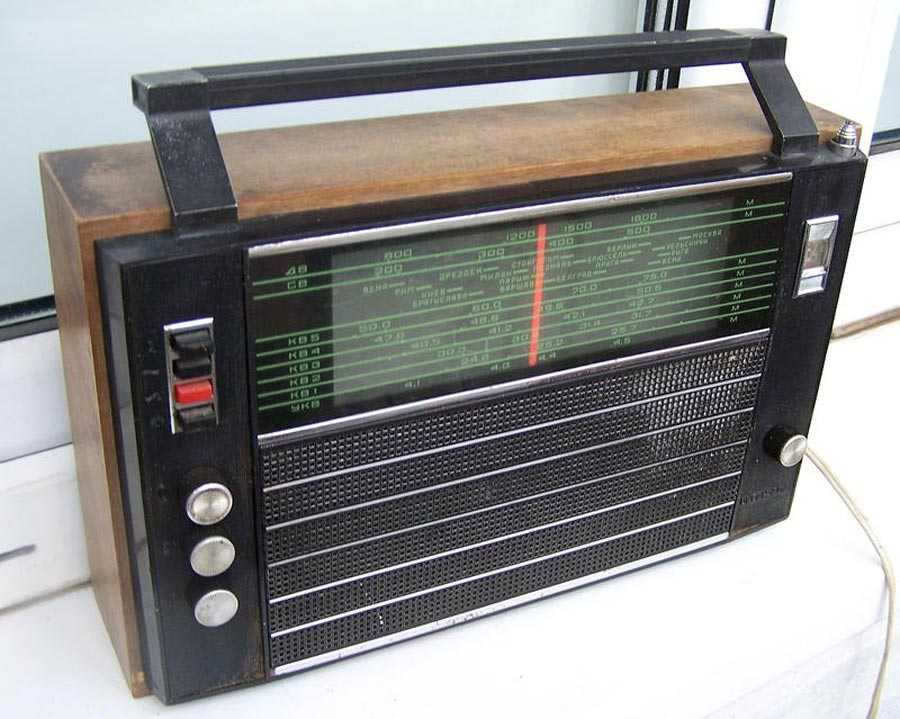

Приёмник выпущен в 1975 году. Он у меня появился, когда я только пошёл в школу. Отец случайно нашёл на помойке своему юному радиогубителю «кучу деталей на распайку», однако, эта куча деталей после установки батареек начала издавать разборчивые звуки. Приёмник был изрядно побит в прямом и переносном смысле: была разбита передняя часть, отсутствовали все секции телескопической антенны, кроме двух нижних, были утеряны или разбиты ручки, шуршал регулятор громкости, барахлил переключатель диапазонов. Не в лучшем виде был и внешний вид. Восстанавливать приёмник я начал в 2011 году. Тогда я вставил первую попавшуюся антенну как очередное колено «телескопа», и почистил барабан переключателя диапазонов — приёмник стал работать хорошо. Затем я купил на форуме RT20 два Б/У корпуса от «таких же» Океанов-205 + комплект ручек. Корпуса оказались похожи друг на друга лишь издалека. У разных годов выпуска отличались форма надписи «Океан-205» и шкала.

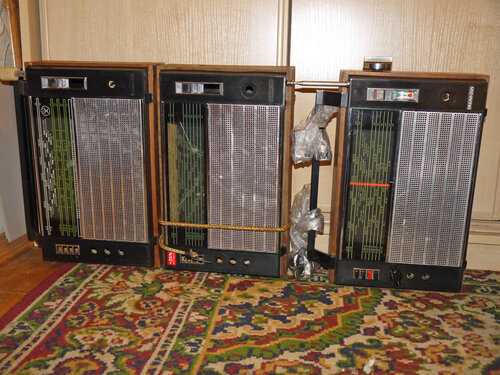

Из нескольких корпусов я собрал один, внешне идентичный родному. Деревянное обрамление и заднюю стенки я оставил оригинальные. Дальше обнаружился пропадающий дефект — даже при нулевой громкости иногда появлялся тихий, меняющий свою громкость непонятный шум, похожий на хруст снега при большом количестве шагающих. На простукивание приёмник не реагировал (!). Однако, причиной оказался плохой контакт в подстроечном резисторе R78. При шевелении резистора характер шума менялся. После обжатия резистора глюк исчез.
Редактировано: 19 августа 2015, A.T.
