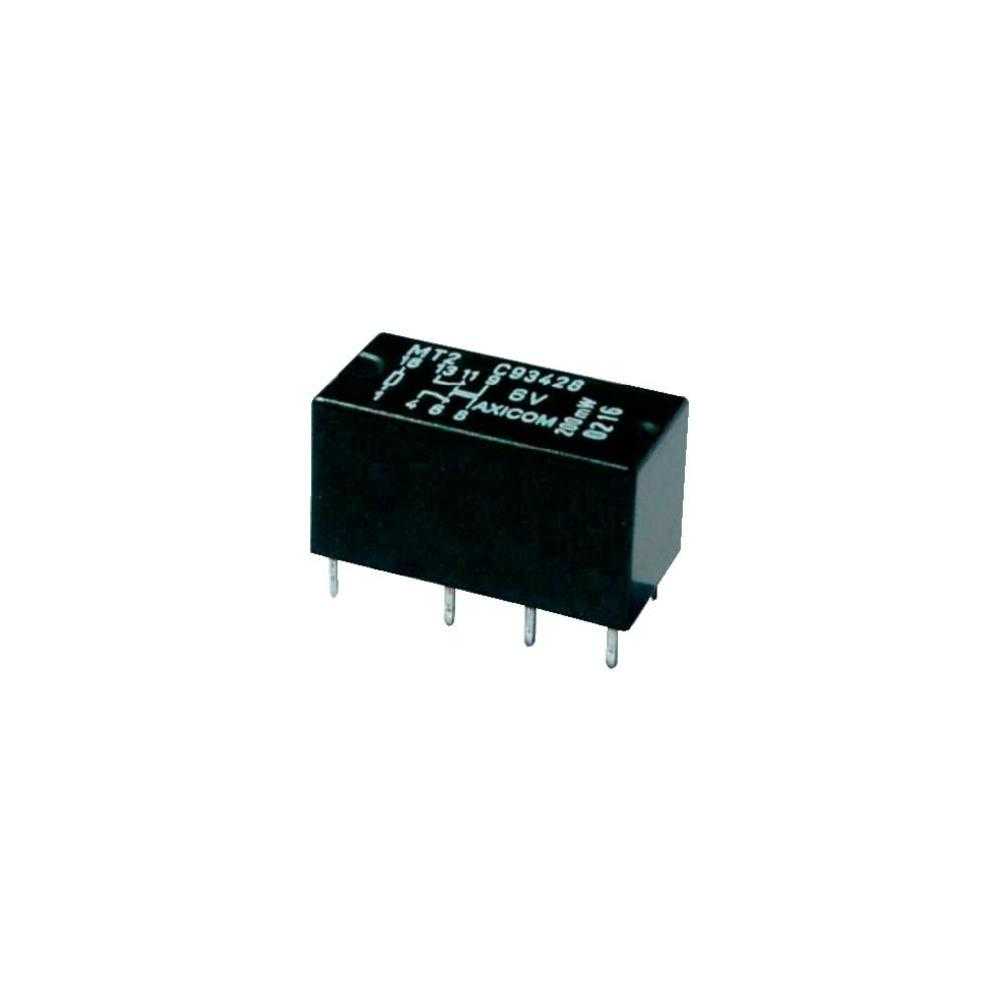

Малогабаритные электромагнитные реле постоянного тока

Описание работы реле

У промежуточных реле простой принцип работы. В основе строения устройства лежит катушка (1). Она намотана эмалированным медным проводом в лаковой изоляции (2). При подаче на выводы катушки напряжения в ней создается электромагнитное поле. Оно притягивает к сердечнику катушки якорь (3). Он, в свою очередь, замыкает управляемые контакты реле (4). Если с катушки (1) убрать напряжение, то пружина (5) сожмется и вернет якорь в первоначальное (нормальное) положение. Для фиксации всех элементов конструкции и замыкания магнитного потока служит магнитопровод (6).

Подключение промежуточного реле

Подключение реле — задача несложная. Обычно достаточно учесть 4 параметра:

Напряжение катушки управления. Величина и род тока. В отдельных случаях этот параметр можно слегка нарушить. Например, реле с напряжением срабатывания 24 В включится и от 16 В. А может и от 12. Но желательно не экспериментировать и подавать именно требуемый производителем вольтаж.
Токовые характеристики управляемых контактов. Здесь необходимо сделать некоторый запас. Если вам требуется включать потребителя с током 5 А, то реле понадобится минимум на 6-10 А.
От какого тока работает катушка. Реле во время работы потребляет электроэнергию. Заранее следует продумать, хватит ли у источника напряжения мощности, чтобы управлять им.
Положение в пространстве

На это редко обращают внимание. Производители указывают, как необходимо устанавливать их устройство (стоя, лежа, на стене).

Промежуточные реле активно использовались в советское время. Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен.

Перед тем как подключить реле, следует обратить внимание на корпус. От этого зависит, как устройство крепится в щит

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

Сигнальная арматура

11.1. Табло световое ТСБ ТУ 16.535.424—79

Лист регистрации изменений

Номера листов (страниц)	Всего листов/страниц в докум.	№ документа	Входящий № сопроводительного документа и дата	Подпись	Дата
Изм.	Измененных	Замененных	Новых	Аннулированных

1. Область распространения и основные положения. 1 2. Реле. 4 2.1. Реле указательные типа РУ-1 ТУ 16-523.538-77. 4 2.2. Реле электромагнитное типа МКУ-48с РАО.450.002 ТУ (открытое исполнение) 5 2.3. Реле электромагнитное типа МКУ-48С РАО.450.002 ТУ (закрытое исполнение) 12 2.4. Реле промежуточное типа ПЭ-21 ТУ 16-523.457-80 (открытое исполнение) 14 2.5. Реле промежуточное типа ПЭ-21 ТУ 16-523.457-80 (закрытое исполнение) 16 2.6. Реле электромагнитное универсальное типа РПУ-0 ТУ 16-523.295-79. 17 2.7. Реле промежуточные серии РПУ-1 ТУ 16-523.020-76 (открытое исполнение) 19 2.8. Реле промежуточное серии РПУ-1 ТУ 16-523.020-76 (закрытое исполнение) 21 2.9. Реле электромагнитное универсальное типа РПУ-2 ТУ 16-523.331-78 (открытое исполнение) 23 2.10. Реле электромагнитное универсальное типа РПУ-2 ТУ 16-523.331-78 (закрытое исполнение) 28 2.11. Реле промежуточное двухпозиционное типа РП8 ТУ 16-523.072-75. 33 2.12. Реле промежуточное двухпозиционное типа РП9 ТУ 16-523.072-75. 33 2.13. Реле промежуточное двухпозиционное типа РП11 ТУ 16-523.072-75. 33 2.14. Реле промежуточное двухпозиционное типа РП12 ТУ 16-523.072-75. 34 2.15. Реле промежуточное типа РП23, РП25 ТУ 16-523.483-74. 35 2.16. Реле промежуточное серии РП-250 ТУ 16-523.483-78. 36 2.17. Реле времени серий РВ100, РВ200 ТУ 16-523.158-79. 38 2.18. Реле времени программные серии ВС-10 ТУ 16-523.476-78. 41 2.19. Реле импульсной сигнализации типа РИС-Э2М ТУ 16-523.309-78. 42 2.20. Реле импульсной сигнализации типа РИС-Э3М ТУ 16-523.311-78. 42 2.21. Реле времени пневматические РВП-72 ТУ 16-523.472-79Е. 42 2.22. Реле времени ВЛ34 ТУ 16-523.535-77. 44 2.23. Реле времени ВЛ-35 ТУ 16-523.535-77. 44 2.24. Реле времени ВЛ43 — ВЛ48 ТУ 16-523.585-80. 44 2.25 Реле времени типа РВ4 ТУ 16-523.255-75. 46 3. Кнопки и ключи управления. 46 3.1. Выключатель КЕ-011 ТУ 16-526.407-79. 46 3.2. Выключатель КЕ-012 ТУ 16-526.407-79. 47 3.3. Кнопочной пост ПКЕ-112 ТУ 16-526.216-78. 49 3.4. Переключатели шестипакетные малогабаритные серии ПМО ТУ 16-526.128-78. 49 3.5. Переключатели универсальные серии УП-5300 ТУ 16-524.074-75. 50 3.5.1. Для дверей щитов. 50 3.5.2. Для крышек пультов. 50 3.6. Переключатели серии ПКУ-3 ТУ 16-526.047-74. 51 3.6.1. Для дверей щитов. 51 3.6.2. Для крышек пультов. 51 4. Выключатели и переключатели. 51 4.1. Переключатели мгновенного действия (тумблеры) типа ТВ, ТП УСО.360.049 ТУ.. 51 4.2. Переключатель П2Т ВТО.360.002 ТУ.. 52 4.3. Выключатели (переключатели) пакетные серии ПВ, ПП ОСТ 16.0526.001-77. 52 5. Пускатели и автоматы.. 56 5.1. Пускатели магнитные ПМЕ ОСТ 160536.001-72. 56 5.2. Выключатель автоматический серии АП50Б ТУ 16-522.066-75. 63 5.3. Выключатель автоматический серии АК50 ТУ 16-522.111-74. 64 6. Трансформаторы и стабилизаторы.. 64 6.1. Трансформаторы однофазные серии ОСМ ГОСТ 16710-76. 64 6.2. Трансформатор однофазный ОСО-0,25-У3 ТУ 16-517.729-78. 65 6.3. Стабилизаторы напряжения электромагнитные серии С ТУ 25-05-1798-75. 65 7. Выпрямители. 65 7.1. Сетевой выпрямитель СВ-4М ТУ 25-02-530454-77. 65 8. Резисторы.. 66 8.1. Резисторы проволочные эмалированные типа ПЭВР ГОСТ 6513-77. 66 9. Изделия разные. 66 9.1. Переключатель выбора точек измерения ПТИ-М ТУ 25.08.116-77. 66 9.2. Переключатель щеточный щитовой типа ПЩ ТУ 205.УССР-380-79Е. 66 9.3. Ступенчатый импульсный прерыватель СИП-01УМ ТУ 50-58-76. 66 10. Изделия Главмонтажавтоматики. 66 10.1. Прерыватель регулирующий импульсный РИП-2 ТУ 36.1748-74. 66 10.2. Устройство прерывающее ИМС-5 ТУ 36.1220-74. 66 10.3. Щиток электропитания ЭЩП-2М ТУ 36.1270-83. 67 11. Сигнальная арматура. 67 11.1. Табло световое ТСБ ТУ 16.535.424-79. 67

Пускатели и автоматы

5.1. Пускатели
магнитные ПМЕ ОСТ 160536.001-72

Таблица 25

Тип магнитного пускателя	Рис.
ПМЕ—012	1
ПМЕ—022
ПМЕ—032
ПМЕ—042	2
ПМЕ—052
ПМЕ—062
ПМЕ—072	3
ПМЕ—082
ПМЕ—92
ПМЕ—0731)	4
ПМЕ—831)
ПМЕ—0931)
ПМЕ—0741)	5
ПМЕ—0841)
ПМЕ—0941)
ПМЕ—0732)	6
ПМЕ—0832)
ПМЕ—0932)
ПМЕ—0742)	7
ПМЕ—0842)
ПМЕ—0942)
ПМЕ—112	8
ПМЕ—122
ПМЕ—132
ПМЕ—113	9
ПМЕ—123
ПМЕ—133
ПМЕ—114	10
ПМЕ—124
ПМЕ—134
ПМЕ—212	11
ПМЕ—222
ПМЕ—232
ПМЕ—213	12
ПМЕ—223
ПМЕ—233
ПМЕ—214	13
ПМЕ—224
ПМЕ—234
ПМЕ—026	14
ПМЕ—036
ПМЕ—056	15
ПМЕ—066
ПМЕ—086	16
ПМЕ—096
ПМЕ—025	17
ПМЕ—035
ПМЕ—055	18
ПМЕ—065
ПМЕ—085	19
ПМЕ—095
ПМЕ—226	20
ПМЕ—236
ПМЕ—225	21
ПМЕ—235

1)Магнитные пускатели с
электрической блокировкой по главной цепи.

2)Магнитные пускатели с механической блокировкой по главной цепи.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Рис. 16

Рис. 17

Рис. 18

Рис. 19

Рис. 20

Рис. 21

Примечание. Номера
С4, С5 выводам тепловых реле РТ присвоены
условно.

5.2. Выключатель
автоматический серии АП50Б ТУ 16—522.066—75

Таблица 26

Тип автоматов	Рис.
АП50—2М	1
АП50—2Т
АП50—2МТ
АП50—3М	2
АП50—3Т
АП50—3МТ

Рис. 1

Рис. 2

5.3. Выключатель
автоматический серии АК50 ТУ 16—522.111—74

Таблица 27

Число полюсов	Рис.
2 полюсный	1
3 полюсный	2

Рис. 1

Рис. 2

5.4. Выключатель
автоматический АВ3 ТУ 16—522.110—74

Обозначение на корпусе

На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:

1. Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
2. Мощность устройства. Указывают редко.
3. Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
4. Производственная информация. Тип прибора (РП), год выпуска, производитель.
5. Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.

Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:

• Р — реле;
• П — промежуточное;
• У — универсальное;
• 21 — номер серии.

Реле промежуточное универсальное РПУ

Основные технические характеристики:

Тип реле Диапазон напряжений питания (В) Диапазон напряжений цепи контактов (В) Номинальный ток контактов (A) Кол-во контактов Коммутационная износостойкость (циклов) Габаритные размеры (мм) Масса (кг) пост. ток перем. ток 50 Гц перем. ток 60 Гц пост. ток перем. ток РПУ-2М102 12, 24, 48, 60, 110, 220 12, 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415 36, 110, 220, 380, 440 12…220 12…380 6.0 2…8 4 млн. циклов 69х70х37.3 0.25 РПУ-2М202 12, 24, 48, 60, 110, 220 12, 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415 36, 110, 220, 380, 440 12…220 12…380 6.0 2…8 4 млн. циклов 75х70х42 0.275 РПУ-2М211, РПУ-2М212 12, 24, 48, 60, 110, 220 12, 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415 36, 110, 220, 380, 440 12…220 12…380 6.0 2…8 4 млн. циклов 85х96х63 0.35 РПУ-3М — — — 24…660 16 8 или 4 25 млн. циклов 184х97х112/130 2.0

Реле промежуточное РПУ-2M Реле промежуточные РПУ-2M предназначены для работы в электрических цепях управления и промышленной автоматики переменного тока напряжением до 415 В, частоты 50 Гц и постоянного тока напряжением до 220 В. Реле РПУ-2 выпускаются: — в открытом (РПУ-2М102) варианте исполнения, — закрытом под пайку (РПУ-2М202) варианте исполнения, — закрытом под винт (РПУ-2М211) варианте исполнения. Диапазон рабочих температур: от -10 до +45°С. Высота над уровнем моря: до 1000м. Среднемесячное значение относительной влажности: 80% при температуре +20°С. Окружающая среда: взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 5 до 15Гц при ускорении не более 3g. Реле в процессе эксплуатации допускает колебания напряжения сети от 0.85 до 1.10 от номинального значения. Реле постоянного тока допускают работу при питании выпрямленным током. Пульсация напряжения при этом должна быть не более 8%. Допускается эксплуатация в условиях, нормированных для исполнения УХЛ, категория размещения 4. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РПУ — 2 М X X X X XXX У3: РПУ — Р – реле, П – промежуточное, У – универсальное 2 — Номер серии М – модернизированное X — Исполнение по степени защиты (1 – IP00, 2 – IP40) X — Способ крепления внешних проводников (0 – пайкой, 1 – винтами) X — Вид присоединения внешних проводников (1 – переднее, 2 – заднее) X — Исполнение по роду тока выключающей катушки: 1 – реле постоянного тока, 6 – реле переменного тока XXX — Количество замыкающих, размыкающих, переключающих контактов У3 — Климатическое исполнение (У) и категория размещения (3) Реле промежуточные РПУ-3М Типы реле: РПУ-3М-112, РПУ-3М-114, РПУ-3М-116, РПУ-3М-118. Реле промежуточные РПУ-3М применяются в схемах автоматического управления в качестве многоконтактных промежуточных электромагнитных реле. Реле изготовляются с втягивающими катушками на напряжение 24, 50, 75 и 110 В постоянного тока. Реле для тепловозов изготовляются с втягивающими катушками на напряжение 24, 50, 75, 110 В постоянного тока. Реле изготавливаются с 8 контактами (5«з» + 3«р») или с 4 контактами (2«з» + 2«р»). Реле для тепловозов изготавливаются с 6 контактами (4«з» + 2«р») или с 4 контактами (2«з» + 2«р»). Потребляемая мощность катушек в холодном состоянии при температуре (25±10)°С и Uном: для реле РПУ-3М-116Т — 40Вт; для остальных типов — 30 Вт. Высота над уровнем моря: до 2000м. Диапазон рабочих температур: от -40 до +55°С, для реле исполнения «Т» – от -60 до +60°С. Окружающая среда: взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении не более 0.25g. Степень защиты реле: IP00. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РПУ-3М-1 1 Х-Х ХХ-Х: РПУ-3М — серия; 1 – род тока в цепи управления (постоянный); 1 – способ крепления (при помощи винтов); Х – количество контактов (2 – с 2-мя контактами, 4 – с 4-мя контактами, 6 – с 6-ю контактами, 8 – с 8-ю контактами); Х – область применения (без индекса – в цепях управления электроприводами, Т – в цепях управления тепловозов); Х3 – климатическое исполнение (У, УХЛ, Т) и категория размещения (3 или 4); Х – коммутационная износостойкость (класс А или Б).

Виды промежуточных устройств

На заре развития электротехники производились «примитивные» электромагнитные реле. Затем люди поняли, что если поместить контакты в вакуум, то устройство прослужит дольше. Так появилось герконовое реле. Далее прогресс пришел к тому, что если исключить из устройства подвижные части, то срок работы увеличится еще сильнее. В результате миру явились твердотельные реле.

Реле твердотельное SSR-10DA

Это лишь малая часть разновидностей этих приборов. Реле существует сотни видов, каждый из которых создан под определенные цели.

Как включить реле

В классическом электромагнитном устройстве есть пара контактов. Они подвижны. Если на них подается ток, то электромагнит прижимает контакты друг к другу и управляемая цепь замыкается. Такие релейные приборы включаются, если подать на них управляющее напряжение. Обычно именно они и выполняют функцию промежуточных.

Существуют и герконовые реле (геркон, герметичный). Конструкция представляет 2 контакта, помещенных в герметично запаянную стеклянную колбу. Они включаются, если попадают под действие магнитного поля. Проверка такого прибора производится с помощью постоянного магнита. Его необходимо поднести на расстояние 5-15 мм.

Виды реле устройств:

1. Твердотельные реле успешно применяются в роли промежуточных. Для включения на прибор необходимо подать управляющее напряжение. В отличие от электромагнитных, в твердотельных устройствах нет подвижных частей.
2. Тепловые реле встречаются в чайниках, утюгах, термопотах и автоматических выключателях (тепловой расцепитель). Тепловые устройства замыкают контакты при определенной температуре.
3. Реле времени. Для включения необходимо, чтобы прошел определенный промежуток времени. Устройство предназначено для отложенного запуска электрических агрегатов. Классический пример — «крутилка» в советских стиральных машинах. Заводится механизм, и реле отсчитывает время до выключения двигателя. При этом слышен характерный треск.

Существуют другие устройства, срабатывающие на иные типы внешнего воздействия. Они выступают чем-то вроде органов чувств в мире электроники. Такие приборы реагируют на:

• изменение давления (высоты над уровнем моря);
• снижение (увеличение) температуры, влажности;
• появление магнитного поля;
• изменение положения в пространстве;
• наличие света, звука, вибрации.

Конструктивные особенности и крепеж

Приборы старой модификации крепились в электрический щит болтами. Крепеж неудобный. Болты постоянно вываливаются из рук. Монтаж реле тратит много времени. Современные модульные устройства производятся с крепежом на дин рейку. Они часто выпускаются с колодкой. При выходе прибора из строя не нужно отключать провода. Достаточно вытащить его из колодки и заменить новым.

Существуют особенности и в типах корпусов. Они бывают полностью герметичными или открытыми. У некоторых моделей корпус выполнен из прозрачного оргстекла, что позволяет визуально оценить работоспособность. Другие закрыты в прочный металлический, пластиковый или карболитовый кожух, что защищает от воздействия внешних факторов.

Время переключения контактов

В большинстве случаев выдержка времени не учитывается. Но если прибор используется в системах релейной защиты, без этого параметра не обойтись.

Временем срабатывания называется интервал между подачей на управляющую катушку напряжения и полным замыканием управляемых контактов. Для небольших маломощных промежуточных устройств этот параметр исчисляется десятками или сотнями миллисекунд.

Сокращенные обозначения наиболее распространенных типов реле расшифровываются следующим образом:

МКУ — многоконтактное круглое унифицированное, РДЧГ — реле двухкатушечное чувствительное герметичное,
РКВ — реле круглое, вибратор, РКМ — реле круглое малогабаритное,

РКМП — реле круглое малогабаритное (для) полевых (условий),
РКН — реле круглое нормальное,
РКП — реле круглое (для) переменного тока, РКС — реле круглое сильноточное,
РМУ — реле малогабаритное управляющее, РМУГ — реле малогабаритное управляющее герметичное,
РП — реле поляризованное, РПН — реле плоское нормальное,
РСМ — реле слаботочное малогабаритное,
РЭС-6 — реле электромагнитное слаботочное, РЭС-15 — реле электромагнитное (миниатюрное постоянною тока) слаботочное
(с одним переключающим контактом).

В последнее время широкое применение получили реле с магнитоуправляемыми контактами (РЭС). Как и другие аналогичные устройства, они предназначены для коммутации цепей постоянного и переменного тока. Из реле типов РЭС42, РЭС43, РЭС44, РЭС55А и РЭС55Б, содержащих от одной до трех магнитоуправляемых контактных групп, наименьшими напряжениями срабатывания (2,8 и 3,0 В) обладают соответственно реле типов РЭС43 (номер паспорта РС4569201) и РЭС44 (номер паспорта РС4569251). Напряжение отпускания этих реле равно 0,5 В. Наибольшими значениями напряжений срабатывания и отпускания (примерно равными 14 и 2,5 В) характеризуются реле типов РЭС44 (номер паспорта РЭС569252) и РЭС43 (номер паспорта РС4569202).

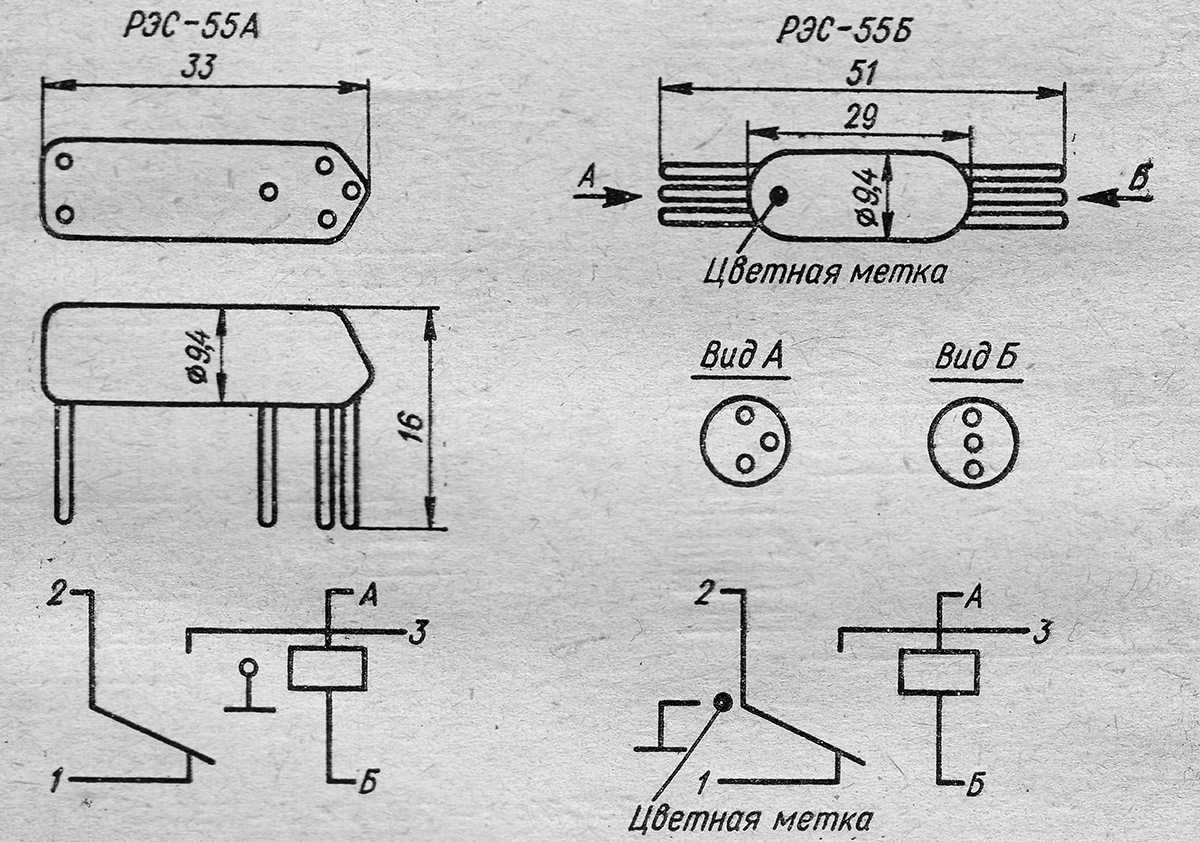

Масса реле типа РЭС55, содержащего одну переключающую контактную группу, не превышает 6 г. Наиболее чувствительными из них являются реле РЭС55А (номера паспортов РС4569610 и РС4569605) и реле РЭС55Б (номера паспортов РС4569635 и РС4569630).

Вернуться на главную страницу …

Промежуточные реле входят в состав категории электромагнитных реле управления и относятся к логическим или вспомогательным реле.

Их непосредственная функция заключается в связи между различными составляющими элементами релейной защиты. Они используются для передачи и усиления сигналов от других видов реле к устройствам постоянного или переменного тока. Промежуточные реле передают действие от измерительных реле к коммутирующему выключателю для отключения, действующего электропривода в момент опасного режима работы или производства планового выключения.

Особенности конструкции промежуточных реле

Конструкция промежуточного реле включает в свой состав электромагнит и приставку времени на полупроводниках. Управление выдержки времени достигается ха счет поворота резистора против часовой стрелки – оно снижается. Поворот резистора по часовой стрелке служит для повышения величины времени.

Рис. № 1.Общий внешний вид и схема промежуточных реле РП-23, Рп-232, РП-233

1. Сердечник (1) реле изготовлен из шихтованного металла, этим достигается замедление и снятие эффекта вихревых токов.
2. Для предотвращения залипания якоря (2) во время остаточного намагничивания в специальном вырезе полюса электромагнита прессуется немагнитная пластина (9).
3. Для увеличения вибростойкости реле, используется противодействующая пластина. В наличии должен быть обязательно уравновешивающий груз, который устанавливается на окончании якоря.
4. Бронзовые пружины (12) с серебряными контактами для повышения надежности на свободных концах разрезаются по вдоль оси. Кроме этого, наличие бронзовых пружин снижает вибрацию при замыкании контактной группы.
5. Зазор, который есть между сердечником и якорем обуславливает напряжение срабатывания устройства.
6. Натяжение возврата зависит от высоты немагнитной пластины и ее расположением над плоскостью переднего полюса шихтованного сердечника.

Рис. №2. Общий вид промежуточного реле РП-25.

1- шихтованный магнитопровод; 2 — катушка; 3 — якорь, 4 – контакты неподвижные; 5 – подвижные контакты; 6 – возвратная пружина; 7 – скоба направляющая; 8 – пластина; 9 – цоколь; 10 – хвостовик скобы якоря; 11 – короткозамкнутый виток, служит для снижения вибрации; 12 – бронзовая, фиксирующая положение, пластина; 13 – упорная колодка для подвижной контактной группы; 14 – верхняя колодка для неподвижной контактной группы.

Недостатки промежуточных реле

Пробивное напряжение ее превышает 220В, переходное сопротивление выше 1 кОм. Со временем, например, через полгода,  воздействие воздуха повышает сопротивление почти в 100 раз. Повысить устойчивость контактов может чистое золото или сплав золота и никеля.

Платиновые контакты устойчивы при вредном воздействии в атмосфере сернистых газов, но отличаются неустойчивостью в парах органических веществ.

Серебро неустойчиво при воздействии сернистых газов. Избежать отказов возможно при меньшем значении коммутирующего тока.

Повышается надежность контактов при помощи регулярного обслуживания реле, протиранием контактов, также надежность увеличивается при сильном нажатии на контактную группу.

Главной причиной, вследствие, которой происходит разрушение контактной системы, служит явление электрических разрядов, появляющихся в процессе размыкания и замыкания цепей. При ослабленном контакте появляется нагрев, при которой происходит снижение механической надежности и снижение прочностных характеристик материала контактных групп и самих контактов. Относительно стабильное действие контактов обуславливается большим давлением на группу контактов.
Для увеличения степени надежности используют параллельное и последовательное срабатывание контактных групп. При последовательном срабатывании контакты может разорвать, возникший большой ток. Параллельное подключение контактов увеличивает степень надежности замыкания цепи

Задачи промежуточного реле

Промежуточные реле выступают посредником в цепях с отличающимися токами или напряжениями. Например, вы нажимаете кнопку «старт» на панели стиральной машины. Кнопка располагается на низковольтной электронной плате, где напряжение не превышает 24 В. При нажатии кнопки «старт» плата управления выдает сигнал напряжением 12 В на катушку промежуточного реле. Оно замыкает силовые контакты и подает напряжение 220 В на двигатель.

Реле в стиральной машине Samsung

В данном случае устройство на 12 В выступает посредником между низковольтной цепью управления (электронная плата) и высоковольтным двигателем на 220 В.

Промежуточные реле часто применяют в роли умножителя контактов. По аналогии со стиральной машиной нажатие кнопки «пуск» приводит к включению и двигателя, и нагревательного элемента. Таким образом, реле позволяет одновременно включить десятки электрических цепей.

Из вышесказанного выделяются 2 основных назначения:

1. Согласование между силовыми и слаботочными цепями. Повышает электробезопасность.
2. Увеличение числа выходных контактов. Подав сигнал в 1 провод, возможно передать его по множеству других линий.
