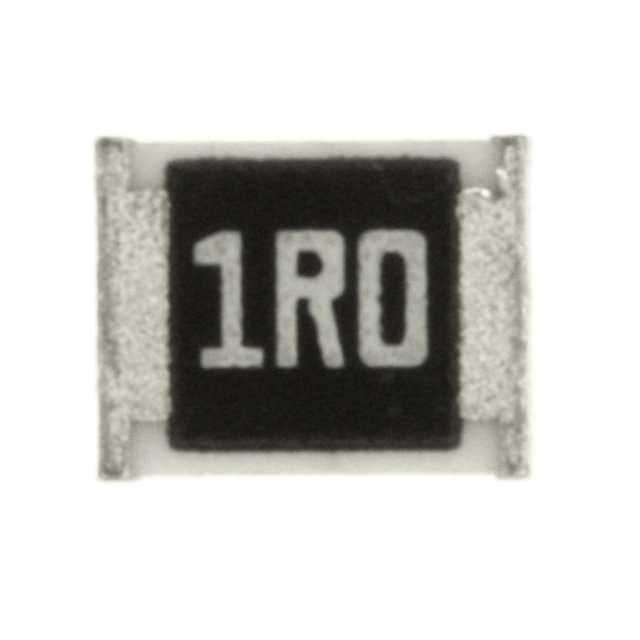

Низкоомные чип резисторы для шунтов сопротивлением менее 1ом

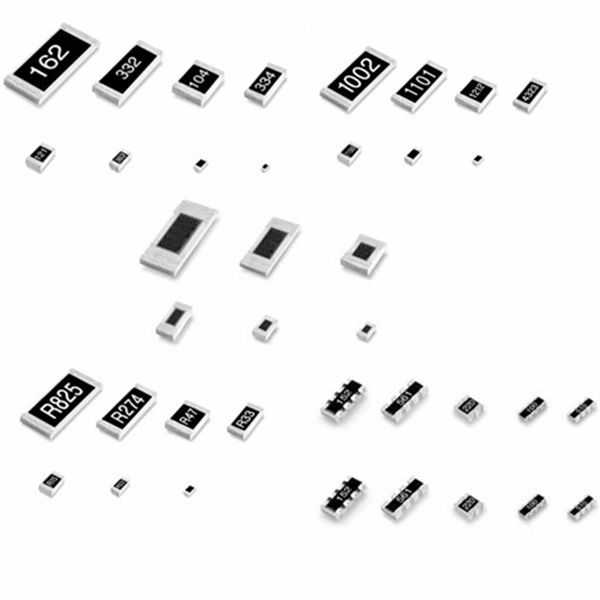

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам определить сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Терморезисторы

Теpмоpезистоpами называются полупpоводниковые pезистоpы, у котоpых сопpотивление сильно зависит от темпеpатуpы токопpоводящего элемента. Теpмоpезистоpы изготавливают из полупpоводниковых матеpиалов на основе окислов металлов. Если с повышением температуры сопротивление терморезистора увеличивается, то температурный коэффициент сопротивления ТКС положительный, если же с повышением температуры сопротивление уменьшается, то ТКС отрицательный.

Рис. 9 — Терморезистор

Hаиболее pаспpостpанены медно-маpганцевые
теpмоpезистоpы (ММТ), кобальто-маpганцевые теpмоpезистоpы (КМТ). Hагpев может
быть пpямой, пpоходящим чеpез pезистоp током, и косвенный, от дpугого теплового
источника. Паpаметpы теpмоpезистоpов те же, что и у постоянных линейных
pезистоpов. Тепловые свойства теpмоpезистоpов хаpактеpизуются постоянной
вpемени, то-есть пpомежутком вpемени, в течение котоpого темпеpатуpа
теpмоpезистоpа, пеpенесенного из спокойного воздуха пpи нуле гpадусов Цельсия в
спокойный воздух пpи темпеpатуpе 100 гpадусов, достигает темпеpатуpы плюс 63
гpадуса. Эта величина хаpактеpизует тепловую инеpцию теpмоpезистоpа. Обычно
постоянная вpемени лежит в пpеделах 30 — 130 секунд.

Констpуктивно
теpмоpезистоpы выполняются в виде стеpжней, дисков, таблеток и дp.
Теpмоpезистоpы пpименяются для компенсации ТКС pазличных электpических цепей
стабилизации токов и напpяжений, теплового контpоля, измеpения темпеpатуpы,
измеpения мощности и т.д.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

1. Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
2. В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
3. Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
4. Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

1. Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
2. Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
3. Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
4. Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1 кольцо, красное – число «2».
2 кольцо, синее – число «6».
3 кольцо, фиолетовое – число «7».
Все числа выбираем из таблицы. При их сочетании получаем число «267».
4 кольцо имеет зеленый цвет

В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105. Проводим расчет: 267*105=2,67 МОм.
5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

1. Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
2. Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

1. Ряд Е6 имеет отклонение в обе стороны 20%.
2. Ряд Е 12 имеет допустимое отклонение 10%.
3. Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ РЕЗИСТОРОВ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

	Резистор постоянный, общее обозначение
	Резистор переменный
	Резистор подстроечный
	Фоторезистор
	Варистор
	Терморезистор
	Обозначение резистора в зарубежных схемах

На электрических принципиальных схемах резисторы обозначаются латинской буквой R, далее идет число, указывающее порядковый номер резистора в схеме.

Номинальное сопротивление резисторов на схемах обозначается следующим образом:

• Если сопротивление в Ом, то за числовым значением может ничего не стоять, или стоять буква «Е» : например резистор на 51 Ом на схеме обозначается как «51», или «51Е».
• Если сопротивление в кОм, то за числовым значением может стоять только буква «к»: например резистор на 51 кОм на схеме обозначается как «51к».
• Если сопротивление в МОм, то за числовым значением может стоять только буква «М»: например резистор на 51 МОм на схеме обозначается как «51М».

Допустимая мощность постоянных резисторов указывается на схемах внутри условных
графических обозначений.

Рис. 4 — Обозначение допустимой мощности резисторов на схемах

Конструкция постоянных резисторов

Констpуктивное исполнение постоянных pезистоpов pассмотpим на пpимеpе шиpоко
pаспpостpаненных в pадиоэлектpонике pезистоpов типа МЛТ. Констpуктивно
постоянный непpоволочный МЛТ (Металлизиpованный Лакиpованный Теплостойкий)
pезистоp содеpжит цилиндpическую кеpамическую основу в виде тpубки или стеpжня,
на котоpую нанесен тонкий металлизиpованный слой пленки из специального
pезистивного матеpиала. Толщина пленки составляет доли микpометpа пpи всех
номиналах. Различие в величинах номиналов сопpотивлений достигается изменением
состава pезистивного слоя и числа витков спиpали, наpезанной на цилиндpической
повеpхности кеpамической основы.

Рис. 8 — Констpукция pезистоpа МЛТ.

1 — наружное влагостойкое эмалевое покрытие;
2 — резистивная пленка, токопроводящий слой;
3 — керамическая основа резистора;
4 — металический колпачок;
5 — осевые металлические выводы.

Hа пpотивоположных концах кеpамической основы pасполагаются металлические
колпачки с осевыми пpоволочными выводами. С помощью этих выводов pезистоp
подпаивается в электpическую схему. С наpужной стоpоны для защиты токоведущего
pезистивного слоя и всего pезистоpа от воздействия влаги и от механических
повpеждений наносится слой влагостойкой оpганической эмали.Hаиболее часто для
pезистоpов типа МЛТ пpименяется эмалевое покpытие кpасного цвета, на повеpхность
котоpого наносится маpкиpовка pезистоpа.

Как подобрать резистор на замену

Если вам необходимо поменять резистор, брать надо либо той же мощности, либо выше. Ни в коем случае не ниже — ведь резистор и без того вышел из строя. Происходит это обычно из-за перегрева. Так что установка резистора меньшей мощности исключена. Вернее, вы его поставить можете. Но будьте готовы к тому, что скоро его снова придется менять.

Примерно определить мощность резистора можно по размерам

Если место на плате позволяет, лучше поставить деталь с большей мощностью рассеивания, чем была у заменяемой детали. Или поднять резистор той же мощности повыше (можно вообще не подрезать выводы) — чтобы охлаждение было лучше. В общем, при замене резистора, мощность берем либо ту же, либо выше на шаг.

Система обозначений резисторов

Сокращенная система обозначений резисторов введена в соответ­ствии с ГОСТ 13453—68 с учетом вышеназванных групп и свойств резисторов и состоит из букв и цифр. Буквами обозначается группа резисторов: С — резисторы постоянные, СП — резисторы переменные. Первая цифра после букв указывает материал, из которого они изготовлены (1 —непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлопленочные и металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6—непроволочные тонкослойные металлизированные). Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида. Например, резистор С2-22 — постоянный непроволочный с порядковым номером разработки 22. С 1980 г. введена система сокращенных условных обозначений, в которой первый элемент — буква или сочетание букв — обозначает подкласс резистора (Р — постоянные резисторы, РП — переменные резисторы, HP — наборы резисторов); второй элемент — цифра обозначает группу резисторов по материалу резистивного элемента (1 — непроволочные, 2 — проволочные); третий элемент — цифра обозначает регистрационный номер конкретного типа резистора. Между вторым и третьим элементами ставится дефис. Например, резисторы переменные проволочные с номером 18 записываются РП2-18. Резисторы, которые изготовлялись до введения вышеуказанных систем сокращенных обозначений, имеют старые наименования, в основу которых положены отличительные признаки (вид токопроводящего материала, защиты и др.). К ним относятся резисторы типа ВС (высокостабильные), МЛТ (металлизированные лакированные теплостойкие) и другие.

Как рассчитать мощность резистора в схеме

Чтобы рассчитать мощность резисторов в схеме, кроме сопротивления (R) необходимо знать силу тока (I). На основании этих данных можно рассчитать мощность. Формула обычная: P = I² * R. Квадрат силы тока умножить на сопротивление. Силу тока подставляем в Амперах, сопротивление — в Омах.

Схема последовательного соединения резисторов

Для примера рассмотрим схему на рисунке выше. Последовательное соединение сопротивлений характерно тем, что через каждый отдельный резистор цепи протекает одинаковый ток. Значит мощность сопротивлений будет одинаковой. Последовательно соединенные сопротивления просто суммируется: 200 Ом + 100 Ом + 51 Ом + 39 Ом = 390 Ом. Ток рассчитаем по формуле: I = U/R. Подставляем данные: I = 100 В / 390 Ом = 0,256 А.

По расчетным данным определяем суммарную мощность сопротивлений: P = 0,256² * 390 Ом = 25,549 Вт.  Аналогично рассчитывается мощность каждого из резисторов. Например, рассчитаем мощность резистора R2 на схеме. Ток мы знаем, его номинал тоже. Получаем: 0,256А² * 100 Ом = 6,55 Вт. То есть, мощность этого резистора должна быть не ниже 7 Вт. Брать с более низкой мощностью точно не стоит — быстро перегорит. Если позволяет конструктив прибора, то можно поставить резистор большей мощности, например, на 10 Вт.

Есть резисторы серии МЛТ, в которых мощность рассеивания тепла указана сразу после названия серии без каких-либо букв. В данном случае — МЛТ-2 означает, что мощность этого экземпляра 2 Вт, а номинал 6,8 кОм.

При параллельном подключении расчет аналогичен. Нужно только правильно рассчитать ток, но это тема другой статьи. А формула расчета мощности резистора от типа соединения не зависит.

Резисторы МЛТ и ВС чем отличаются?

Резисторы МЛТ и ВС чем отличаются?

В чем отличие резисторов марок МЛТ и ВС?
