Конденсатор КСО-8
Конденсатор КСО-8 Справочник содержания драгоценных металлов в радиодеталях основаный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
В конденсаторах может содержатся серебро, палладий, платина, а также тантал. Наиболее ценные конденсаторы: керамические КМ5, КМ6, К10-17, К10-47 и др; ЭТО, К52 имеют серебряный корпус и тантал внутри; оксидные К53 содержат тантал.
Основные параметры конденсаторов
Конденсатор — двухполюсник с постоянным или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом.
Первое – ёмкость конденсатора. Измеряется в долях Фарады. Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается. Третье – допустимое рабочее напряжение
Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях
Основные типы конденсаторов выпускаемых в СССР (импортная маркировка)
К10 -Керамический, низковольтный (Upa6 1600B) К51 -Электролитический, фольговый, танталовый,ниобиевый и др. К20 -Кварцевый К52 -Электролитический, объемно-пористый К21 -Стеклянный К53 -Оксидо-полупроводниковый К22 -Стеклокерамический К54 -Оксидно-металлический К23 -Стеклоэмалевый К60- С воздушным диэлектриком К31- Слюдяной малой мощности (Mica) К61 -Вакуумный К32 -Слюдяной большой мощности К71 -Пленочный полистирольный(KS или FKS) К40 -Бумажный низковольтный(ираб 2 kB) с фольговыми обкладками К75 -Пленочный комбинированный К76 –Лакопленочный (MKL) К42 -Бумажный с металлизированными Обкладками (MP) К77 -Пленочный, Поликарбонатный (KC, MKC или FKC) К78 – Пленочный полипропилен (KP, MKP или FKP)
Источник
Серебро из ксо конденсаторов
Это, конечно, весьма известные вещи. Выпуск их был начат ещё до войны, хотя и под другими названиями — различные «Типы» (Тип Б и т.п.), — и только к концу 40ых годов они обрели устоявшееся название, с которым и прожили практически до конца СССР.

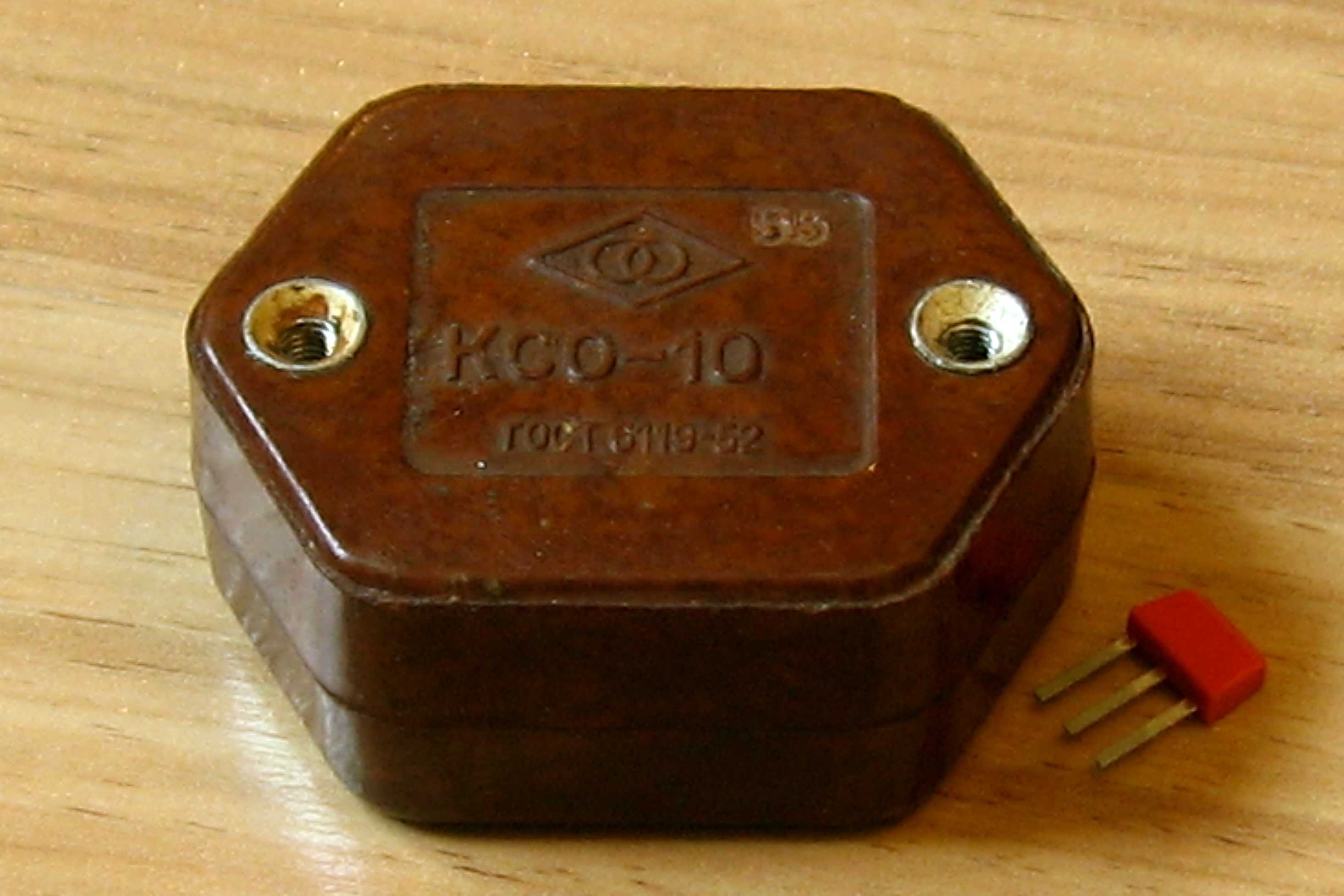

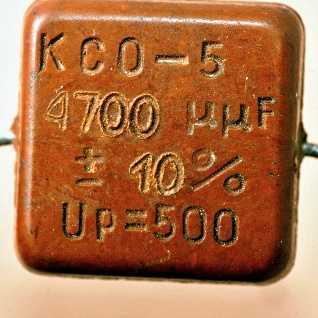

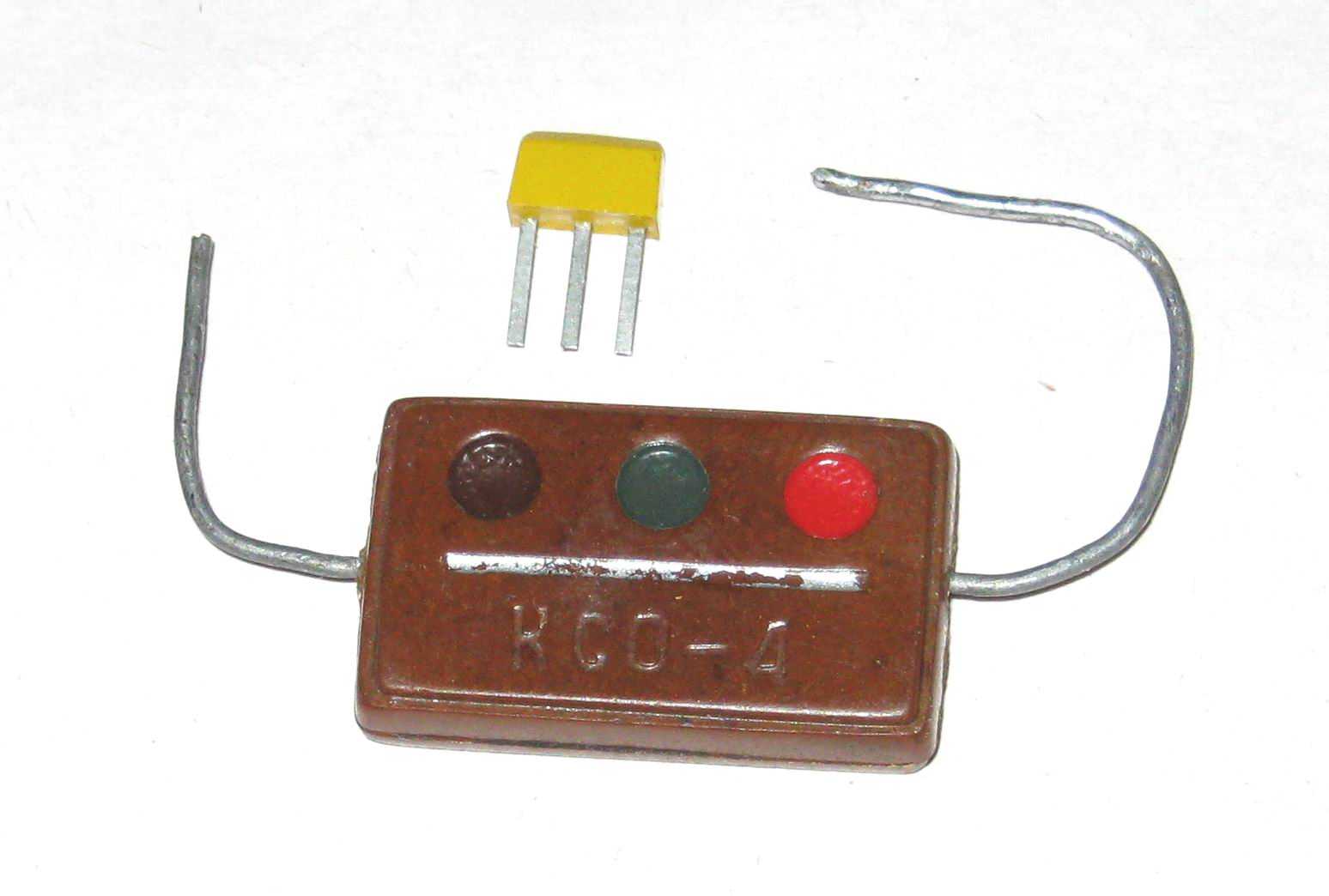

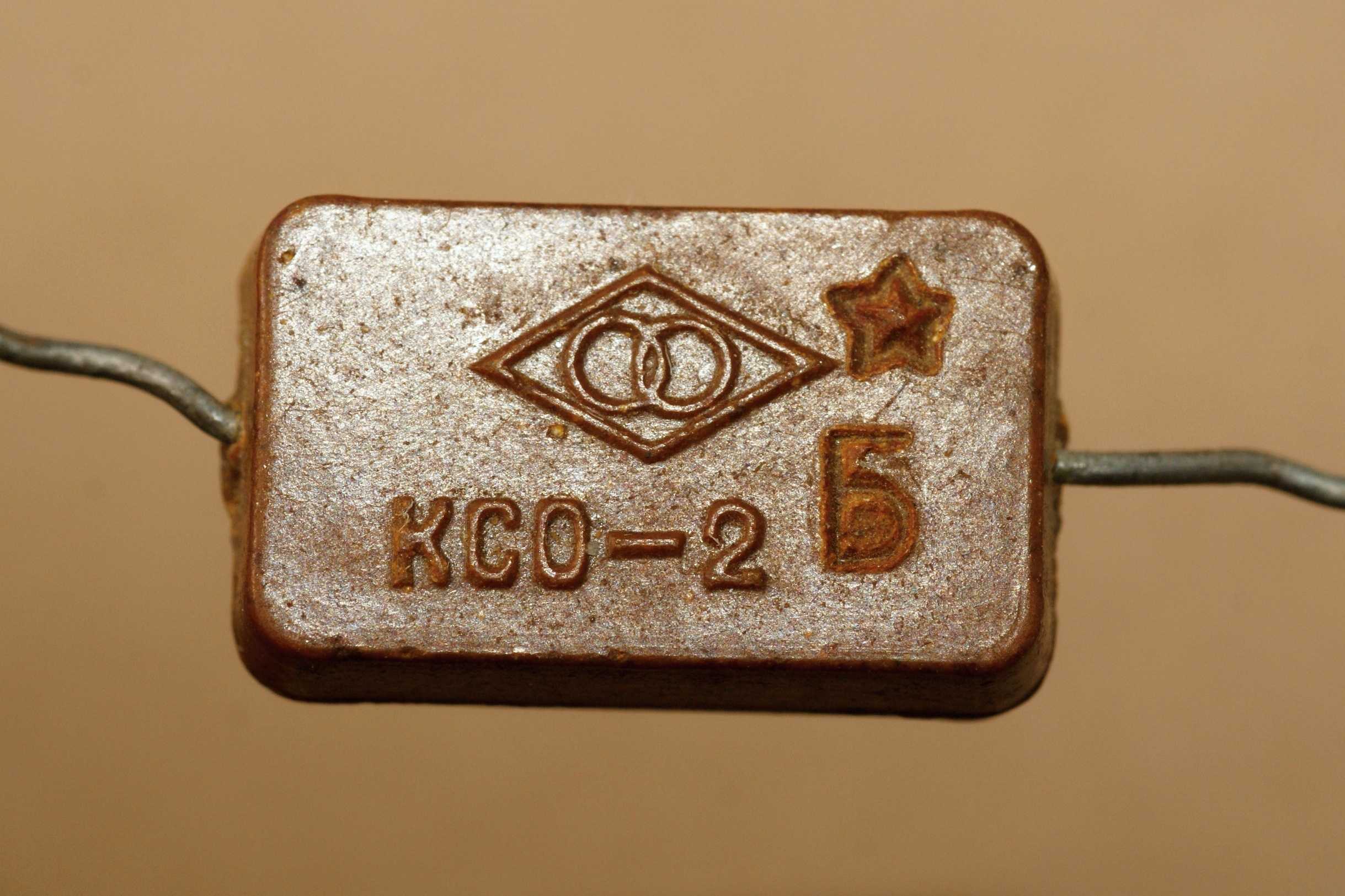

Первые пять типов (КСО-1—КСО-5), наиболее широко используемые в маломощных усилительных устройствах, снабжены гибкими проволочными выводами; остальные, за исключением КСО-9 и КСО-10, имеют штампованные пластинчатые выводы. КСО-9 и КСО-10 снабжены выводными втулками, имеющими отверстия с резьбой М3.
По допустимому отклонению емкости от номинальной величины конденсаторы КСО делятся на 4 класса: класс 0 — допуск ±2%; класс I — допуск ±5%; класс II — допуск ±10% и класс III — допуск ±20%. Кроме того, конденсаторы КСО, в зависимости от стабильности величины емкости при изменении окружающей температуры (ТКС), делятся на четыре температурные группы:
А — имеющие ненормированное изменение емкости; Б и В — занимающие промежуточное значение; ТКС ±200х10 -6 1/°С и ±100х10 -6 1/°С; температурная стабильность емкости 0,5% и 0,2% Г — имеющие наименьшее изменение емкости; ТКС ±20х10 -6 1/°С, температурная стабильность емкости 0,1%.
В околовоенный период такие конденсаторы были общим местом, их выпускали многие фирмы и многие страны, см. к примеру английские S635. Вполне допускаю, что наши образцы были скопированы с западных.
Но история сделала ещё один виток, и уже с наших скопировали (а скорее, купили лицензию) кто-то из стран Восточного блока.
КСО-13
Наиболее мощный из КСО (на 150 вар) и, соответственно, наиболее крупный; потомок «Типа Г». Интересно, что в отличии от других КСО, выводы у него несимметричны — с одной стороны в виде пластинчатой вилки, с другой крюк.
Производитель — Ленинградский Завод № 210 НКЭП (ныне завод им. Козицкого).
1. В. Н. Логинов. Справочник по радиодеталям. М.-Л., Госэнергоиздат, 1949. (Массовая радиобиблиотека. Вып. 41). 2. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950. 3. А.С. Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. — Госкиноиздат, Москва, 1953. 4. Волгов В. А. Детали контуров радиоаппаратуры. Госэнергоиздат, М.-Л., 1954. 5. В.А. Жуков. Технология производства радиоаппаратуры. — М.-Л.: Госэнергоиздат, 1959. 6. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М., изд-во «Энергия», 1967. 7. Конденсаторы. Справочник. Том II. Конденсаторы постоянной емкости. ВНИИ «Электронстандарт», 1973.
Источник
Особенности конденсаторов КСО
Конденсаторы КСО используются в системах переменного и постоянного тока. Они могут работать и в импульсных режимах. Двухполюсник сохраняет работоспособность при температурах от -60 до +70 ° C .

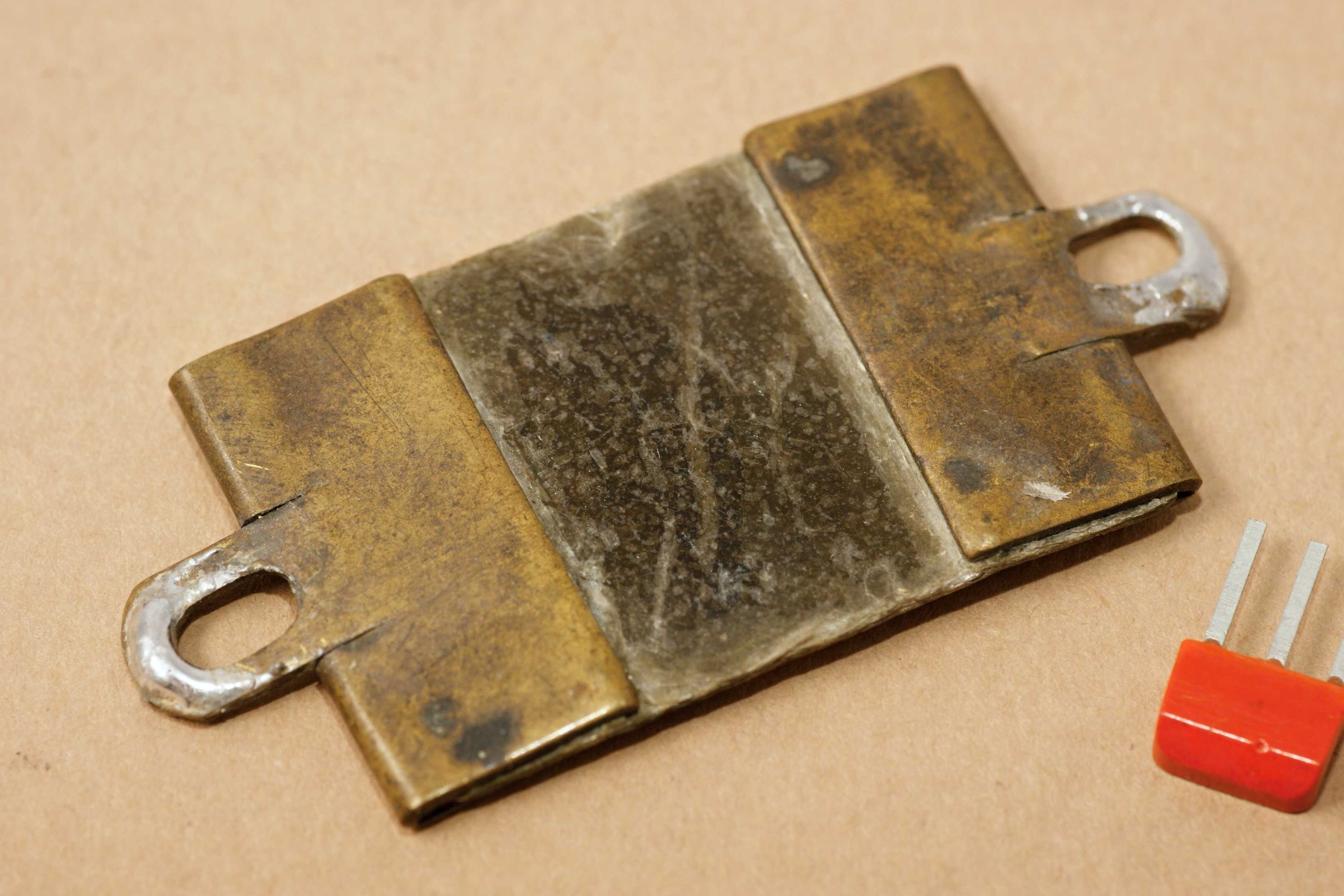

Многих интересует содержание драгметаллов в конденсаторах КСО. Конструкция слюдяного конденсатора состоит из фольги, изоляционных прокладок и пластмассового корпуса. В качестве обкладок двухполюсника выступают серебряные листы. Количество драгоценного вещества в одном приборе составляет всего 0,033 г. Если Вы являетесь обладателем старых конденсаторов, гораздо выгоднее продавать их оптом.
