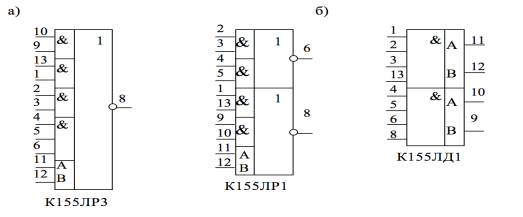

Микросхема 155ЛР1

КМ155ИД8А, КМ155ИД9, К155ИД9

Без сомнений, эта пара (в керамическом корпусе) держит с большим
отрывом первое место в номинации «Самая красивая микросхема серии»

Просто какое-то
волнение в душе, когда держишь их в руке, это произведение искусства
и не только лишь инженерного.
Причём, обратите внимание, корпус весьма архаичен, явный привет из 70-х годов.
Он называется «Тур» и был разработан в НИИТТ в 1970-72 гг.
Форма ног, крышка корпуса — всё это отголоски древних времён, когда DIP
был ещё молод… Причем, насколько я знаю, это вообще чуть ли не единственные наши микросхемы в таком корпусе!
Вспоминается ещё разве что К507РМ1.
Опять же, золочение для микросхем невоенного применения (не отбраковки от «войны», а изначально гражданских)
вещь исключительная.
Впрочем, есть и вариант в обычном скучном пластике

Немного подробностей. Обе эти микросхемы представляют собой
дешифраторы для управления матрицей из светодиодов. 155ИД8 работает
на матрицу 7х5 точек, с возможностью индицировать цифры от 0 до 9, знаки
«-» и переполнение «Е». 155ИД9 управляет матрицей 7х4 точек;
справочный листок на неё.

Производитель, а, полагаю, и разработчик —
НИИ «Мион», г.Тбилиси (Грузия).
Как нередко было у «Миона», микросхемы эти не имеют зарубежного аналога, а представляют
собой чисто отечественные разработки.

Не могу отказать себе в удовольствии отснять их во всех
возможных ракурсах…

Микросхема КР1005ХА3

Микросхема КР1005ХА3 Справочник содержания драгоценных металлов в радиодеталях основаный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Содержание драгоценных металлов в микросхеме: КР1005ХА3 Золото: 0.00744 Серебро: 0.00091 Платина: 0 МПГ: 4.0E-5 По данным: Справочник по драгоценным металлам ПРИКАЗ №70

Советские (а также российские) микросхемы обозначаются стандартным кодом, согласно ГОСТ РВ 5901-005-2010 (предыдущие – ОСТ 11073915-2000, 11073915-80), состоящим из четырех элементов:

Структура обозначения советских микросхем.

Первый элемент состоит из цифры и означает конструктивно-технологическую группу: 1,5,6 – обозначают полупроводниковые ИМС 2,4,8 – обозначают гибридные ИМС 7 – обозначает бескорпусную полупроводниковую ИМС 3 – прочие ИМС

Второй элемент состоит из двух цифр, обозначающих порядковый номер разработки.

Третий элемент содержит две буквы русского алфавита, определяющие функциональное назначение ИМС (см. таблицу ниже).

Четвёртый элемент – порядковый номер одноименных по функциональному признаку ИМС в одной серии. Состоит из одной или двух цифр.

За четвёртым элементом может находиться буква (или цифра через дефис), указывающая деление данного типа ИМС на группы, различные по одному или нескольким параметрам. В первых микросхемах в пластиковых корпусах после четвертого элемента могла ставиться буква “П”.1

Перед полным условным обозначением ИМС, предназначенной для аппаратуры широкого применения, ставится буква “К”. При необходимости указания типа корпуса ИМС после буквы “К” добавляется буква:2 Р – для пластмассовых корпусов типа “2”; М – для керамических, металло-керамических и металло-стеклянных корпусов типа “2”; Е – для металло-полимерного корпуса типа “2”; А – для пластмассового корпуса типа “4”; И – для керамико-стеклянного корпуса типа “4”; Э – экспортный вариант (шаг выводов 2,54 и 1,27 мм); Н – кристаллоноситель.

Примечание. На микросхемах, разработанных до 1974 года, третий элемент (две буквы) стоит сразу после первой цифры серии, при этом буквенные обозначения могут отличаться от принятых по отраслевому стандарту 1980 года.

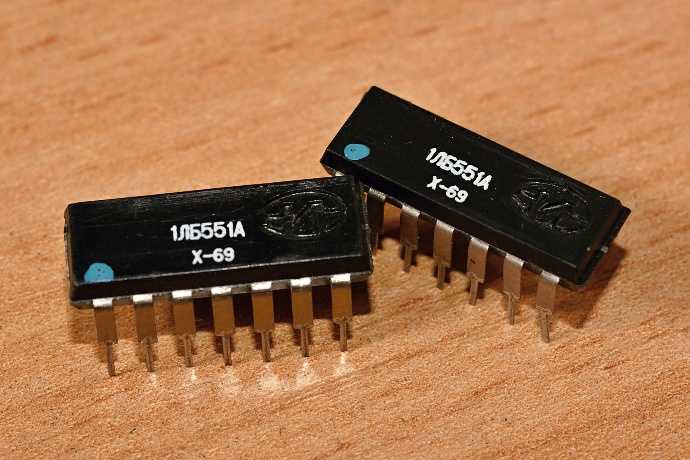

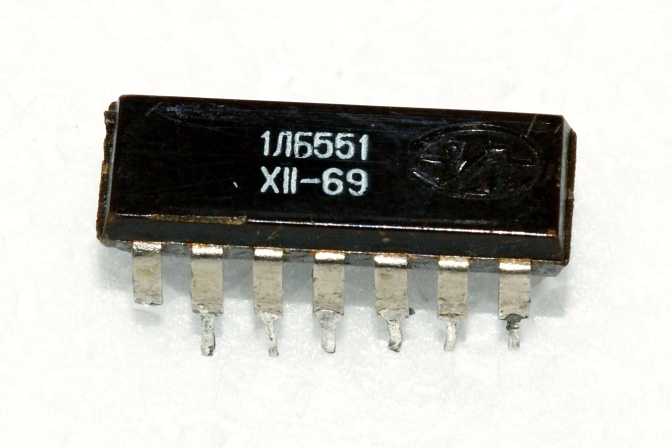

(К)1ЛБ551, 1ЛБ551А, К155ЛА1
