Диод Д816

Принцип Работы

Диод Зенера, иначе полупроводниковый стабилитрон является особенным видом диода, и работает в режиме «пробоя», при обратном смещении р-n перехода. Иначе говоря, до наступления пробоя стабилитрон практически не пропускает ток, но как только на нем возникает пробой, ток на стабилитроне молниеносно вырастает, а дифференциальное сопротивление становится чрезвычайно низким, от долей до нескольких сот Ом.

Возможно, Вам пригодится информация о характеристиках разветвительно-изолирующего блока Бриз.

Эффект Зенера

Еще называемый туннельным эффектом, именно это явление лежит в основе работы полупроводникового стабилитрона. Дело в том, что г-н Зенер обнаружил, что электроны с помощью электрического поля могут просачиваться через тонкий барьер. Говоря более научным языком, при обратном смещении р-n перехода энергетические зоны как бы перекрывают друг друга (см. рис.1), в результате электроны из валентной р-зоны, попадают в зону проводимости полупроводника, что в конечном итоге проводик к резкому увеличению свободных носителей заряда, и, как следствие к возрастанию обратного тока.

Применение:

Как можно догадаться из названия, стабилитрон нужен для того, чтобы что-то стабилизировать. Что чаще всего стабилизируют в электронике? Правильно — чаще всего стабилизируют напряжение. И делают это потому, что под нагрузкой напряжение «проседает». Итак, диод Зенера используется для стабилизации напряжения. Но все не так просто, для того чтобы эта самая стабилизация произошла на наш полупроводник необходимо подать заведомо большее, в разумных пределах, конечно, напряжение. Например: параметры стабилитрона д814а, указывают на то, что напряжение стабилизации д814а диода при t 25 °C колеблется от 6 до 8,5 В, полная таблица в конце статьи.

Подключим д814а диод в простую схему, нелишним будет сказать, что стабилитроны включаются параллельно с резистором.

Подключим схему к питанию. Пусть изначально напряжение на источнике будет равным 5В, подключим тестер к выводам д814а диода и….тестер покажет, что напряжение на стабилитроне точно такое же, ничего не происходит. Но, стоит поднять напряжение на источнике до 10В, и мы увидим совершенно иную картину: напряжение после полупроводника будет 8,56 В, погрешность никто не отменял. Поднимем до 15В, и снова, напряжение после VD1 8,56В. Наш д814а диод замечательно стабилизирует.

Стабилитрон Д816 — DataSheet

Перейти к содержимому

Описание

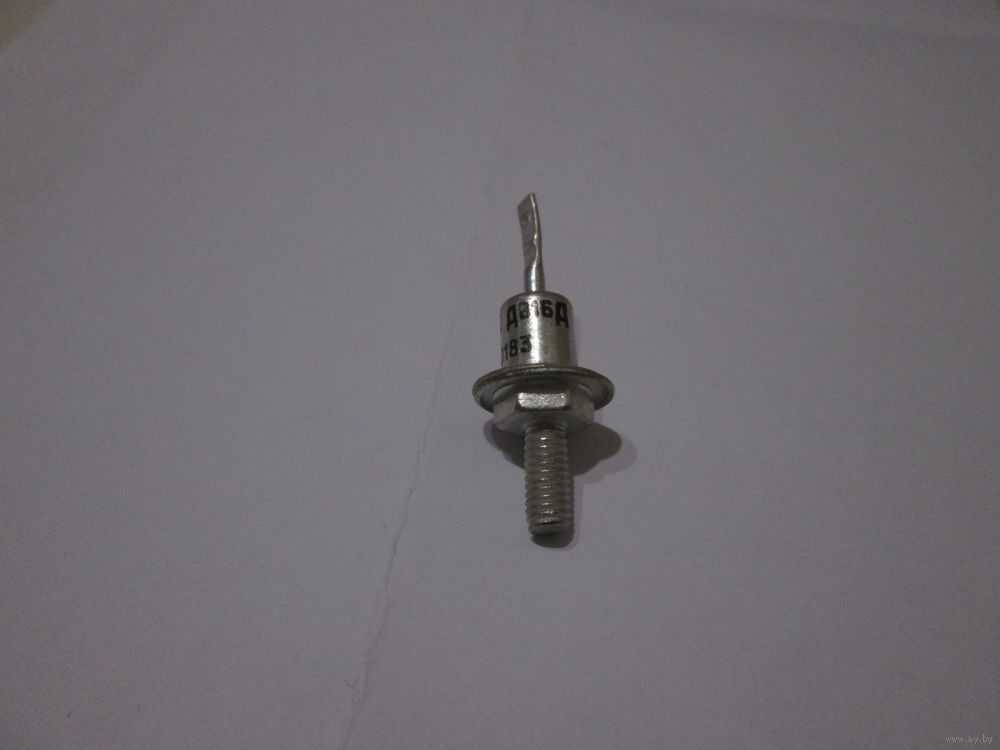

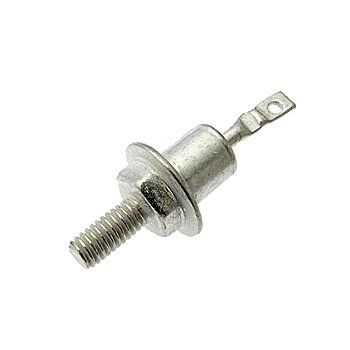

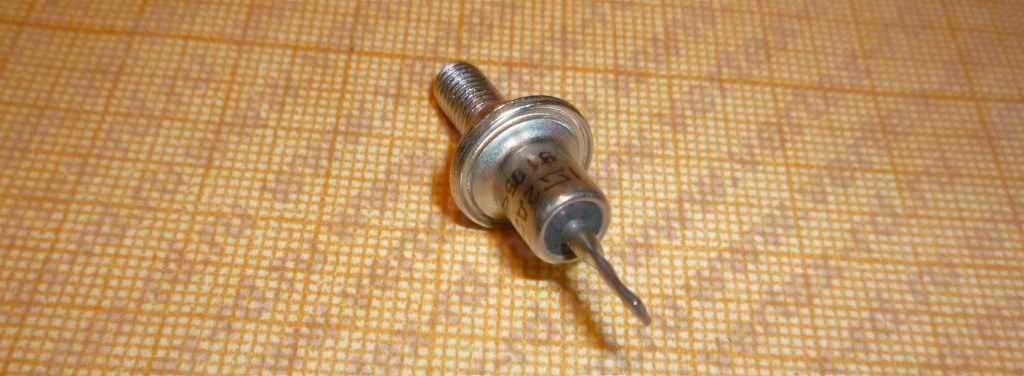

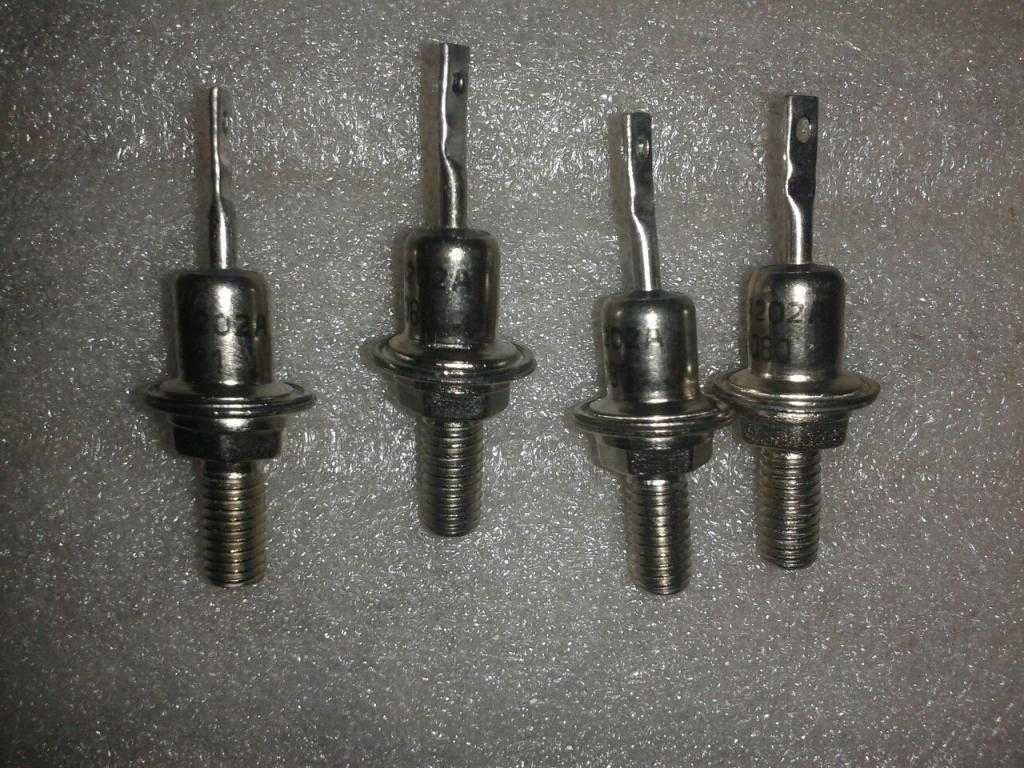

Стабилитроны кремниевые, диффузионно-сплавные, средней и большой мощности. Предназначены для стабилизации номинального напряжения 5, 6…100 В в диапазоне токов стабилизации 5 мА…1,4 А. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом). Масса стабилитрона с комплектующими деталями не более 6 г.

Стабилитрон должен крепиться к теплоотводящему радиатору, обеспечивающему сохранение температуры корпуса при работе не выше +130 °С Рекомендуется применение алюминиевого радиатора черного цвета толщиной 3…4 мм, площадью не менее 100 см2. При креплении стабилитрона к радиатору крутящий момент, воздействующий на вывод катода, не должен превышать 1,17 Н·м.

Пайка анодного вывода допускается не ближе 5 мм от корпуса; время пайки не более 3 с при температуре жала паяльника не выше +280 °С.

Допускается последовательное соединение любого числа стабилитронов. Параллельное включение стабилитронов разрешается при условии, что суммарная рассеиваемая на всех стабилитронах мощность не превышает допустимую для одного стабилитрона.

_ст
мин.
19.6
24.2
29.5
35
42.5
В
ном.
—
—
—
—
—
макс.

“>24.229.5
36
43
51.5
при I_ст
150
150
150
150
150
мА
α_Uст
0.12
0.12
0.12
0.12
0.12
%/°C
“>δ_Uст
5
5
5
5
5
%
U_пр  (при I_пр, мА)
1.5 (500)
1.5 (500)
1.5 (500)
1.5 (500)
1.5 (500)
В
r_ст (при I_ст, мА)
7 (150)
8 (150)

10 (150)

12 (150)
15 (150)
Ом
I_ст
мин.
10

10
10
10
мА

макс.
230
180
150
130
110

P_пp
5
5
5
5
5
Вт

T
-60…+130
-60…+130
-60…+130
-60…+130
-60…+130
°C

• U_ст — Напряжение стабилизации.
• α_Uст — Температурный коэффициент напряжения стабилизации.
• δ_Uст — Временная нестабильность напряжения стабилизации.
• U_пр — Постоянное прямое напряжение.
• I_пр — Постоянный прямой ток.
• r_ст — Дифференциальное сопротивление стабилитрона.
• I_ст — Ток стабилизации.
• P_пp — Прямая рассеиваемая мощность.
• T — Температура окружающей среды.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

д814а диод

Рассмотрим подробнее отечественный стабилитрон д814 с индексом а. Д814а является кремниевым диодом средней мощности. Предназначен для стабилизации напряжений в интервале от 7 до 9,5В, при токе стабилизации от 3 до 40 mA. Вся серия д814 произведена в металлостеклянном корпусе, см картинку.

При включении в схему, показанную на рисунке, один стабилитрон будет выполнять сразу две функции, кстати, схема -это не что иное, как линейный параметрический стабилизатор.

Итак, две функции:

• источник опорного напряжения
• силовой регулирующий элемент

Первое означает что он будет поддерживать постоянное высокостабилизированное напряжение. Второе — в данной схеме именно стабилитрон выполняет регулирующую напряжение функцию. Станет яснее, если предположить включение стабилитрона в схему, например, УМЗЧ, где он будет являться уже только источником опорного напряжения, а управляющим элементом будет транзистор.
