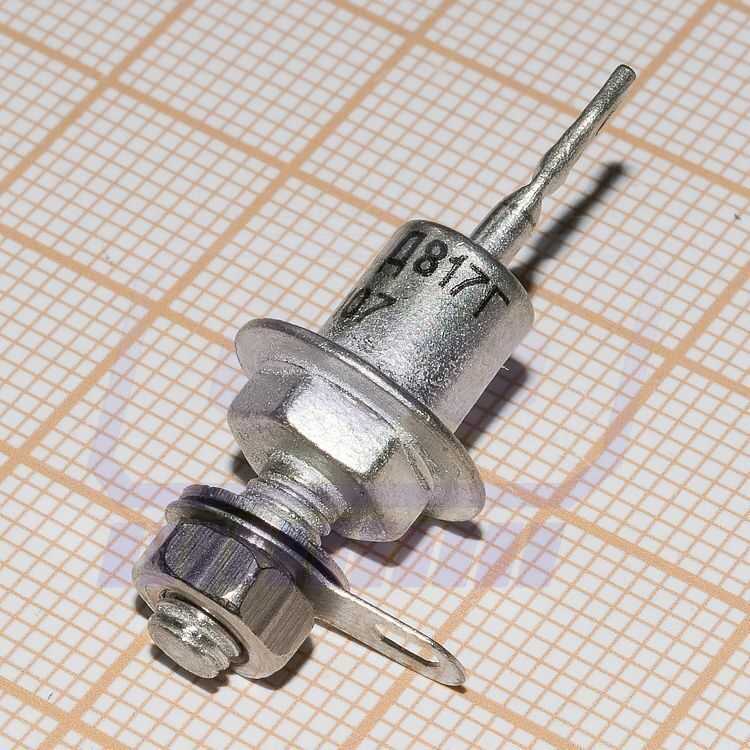

Характеристики д817

Технические характеристики

Как известно, входная и выходная цепь оптрона разъединены гальванической развязкой, т.е. физически они не соединены. Параметры устройства задаются характеристиками внутренних светодиода (входа) и фототранзистора (выхода). Они определяют возможность использования опторпары в том или ином электроприборе.

Абсолютные-максимальные

Рассмотрим максимальные значения параметров PC817 (при Т_а= +25ОС):

общие:

предельная мощность рассеивания (P_TOT) до 200 мВт;
напряжение изоляции (V_ISO) до 5000 В;
температура: работая (T_OPR) от -30 до 100 oС; хранения (T_STG) от -30 до 125 oС; пайки (T_SOL) до 250 oС (до 10 сек.);

для входа (input):

ток: прямой (I_F) до 50 мА; пиковый (I_FM) до 1 А (при длительности импульса <100 мкс и рабочем цикле 0,001);
обратное напряжение (V_R) до 6 В;
рассеиваемая мощность (P) до 70 Вт;

для выхода (output):

напряжение коллектор-эмиттер (V_CEO) до 35 В; обратное (V_eco) до 6 В;
коллекторный ток (I_C) до 50 мА;
мощность рассеиваемая на коллекторе (P_С) до 150 Вт.

С ростом температуры окружающей среды эти показатели резко снижаются.

Следует также учесть, что у последних версий оптрона серии pc817x компании Sharp максимальное выходное напряжение (V_F) выросло до 80 В, при рассеиваемой мощности (P_TOT) до 200 Вт.

Электро-оптические параметры

Электро-оптические характеристики всей серии PC817 одинаковые. Они представлены в таблице ниже, с учётом температуры окружающей среды +25ОС. Небольшие различия есть только по значениям параметра CRT. Дополнительные условия измерений указаны в отдельном столбце.

Классификация

Одним из основных параметров PC817 является коэффициент передачи по току (CTR). Эта серия оптронов имеет в своем составе несколько групп отличающихся между собой значениями CRT. Например у наиболее распространенных pc817c он составляет 200-400%, у pc817а — 80-160 %, у pc817b — 130-260%. Поддерживаемый диапазон CRT можно определить по символу указанному в коне наименования модели.

Схема подключения PC817

Она является обычной, как и для всех транзисторных оптронов. Входной ток должен быть ограничен. Для этого можно использовать резистор. Выходной ток также не должен превышаться.

Pc817 схему включения 372 можно увидеть на рисунке:

Pc817 характеристики на русском

Параметры светового диода PC817:

Прямонаправленный ток — 50 мА.
Максимальный ток прямого направления — 1 А.
Напряжение, направленное в обратную сторону — 6 В.
Рассеянная мощность — 70 МВт.

Параметры фототранзистора PC817

Параметры у него такие:

Напряжение между коллектором и эмиттером составляет 35 В.
Эмиттера-коллектора — 6 В.
Коллекторный ток — 50 мА.
Рассеянная коллекторная мощность — 150 мВт.

Нужно не забывать об еще одном важном параметре. Он называется коэффициентом передачи тока, CTR

Единицей его измерения являются %. В обозначении оптрона в pc817 datasheet он соответствует букве, идущей за главным кодом, как и в остальных оптронах pc817 и полупроводниках.

Еще более простой способ проверки оптрона PC817

Понятно что использование китайского тестера для проверки оптопары не самый простой , точнее простой но не самый дешевый метод. Такой прибор не во всех есть в хозяйстве.

Поэтому предлагаю вашему вниманию более простой , а главное дешевый тестер оптронов.

Он состоит из двух кнопок , двух резисторов , светодиода и панельки ( сокета ) под микросхему.

Даташит поиск по электронным компонентам в формате pdf на русском языке. Бесплатная база содержит более 1 000 000 файлов доступных для скачивания. Воспользуйтесь приведенной ниже формой или ссылками для быстрого поиска (datasheet) по алфавиту.Если вы не нашли нужного Вам элемента, обратитесь к администрации проекта .

Исследования работы оптрона

Для проведения эксперимента нам понадобится несколько приборов:

Осциллограф.
Генератор.
Мультиметр (2 штуки).
Макетная плата.

К входу оптрона нужно подать сигнал определенного вида. При выходе его необходимо изучать указанными приборами.

Суть первого испытания состоит в том, что нужно подать линейно увеличиваемое напряжение. Его источником является блок питания с шагом 0,1 В. Замер производится с помощью цифровых мультиметров около входа и выхода.

После — такая же процедура проводится с участием осциллографа и генератора. Там формируется сигнал, амплитуда которого равна 5 В.

Что представляет собой оптопара

Перед нами одноканальное устройство, его оптический канал — закрыт. Он состоит из светового диода и фотографического транзистора, которые находятся в корпусе smd. Они, как правило, находятся в большей части импульс-блоков питания в обособленной цепи, где применяется обратная связь. Гальваническая развязка в таких схемах pc817 должна быть идеальной.

Цоколевка

Распиновку у РС817 определить несложно. Он изготавливается в четырехконтактном DIP-корпусе (DIP-4). Встречается как для поверхностного, так и для дырочного монтажа. Один из контактов отмечен вдавленной точкой, которая указывает на анод внутреннего светодиода. Ножки нумеруются против часовой стрелки. Следующим по счёту является катод. Третий и четвертый выводы соответственно: эмиттер и коллектор фототранзистора.

Последние версии устройства прошли успешное тестирование на соответствие международному стандарту безопасности UL1577 и классу воспламеняемости упаковки 94V-0

Схема включения

Стандартная схема включения РС817 представлена производителем в datasheet. С её помощью можно описать работу устройства. Для открытия транзистора на выходе на её вход необходимо подать питание. Обычно это делают через токоограничивающий резистор R_D, дабы не спалить устройство.

Для определения номинала этого резистора R_D необходимо знать: какое питание будет подаваться на вход (V), падение напряжение на внутреннем светодиоде (V_F) и прямой ток (I_F) для максимального открытия транзистора на выходе оптопары.

Во время расчета резистора для оптопары pc817 используют формулу согласно закона Ома R_D=(V-V_F)/I_F_.Значения параметров берут из даташит: типовое V_F=1,2 В, рекомендуемый в столбце «условия измерений» прямой ток I_F = 20 мА (0,02 А)_. Например, для напряжения питания 5 В на входе R_D=(5-1,2)/0,02 = 190 Ом.

Стабилитрон Д815 — DataSheet

Описание

Стабилитроны кремниевые, диффузионно-сплавные, средней и большой мощности. Предназначены для стабилизации номинального напряжения 5, 6…100 В в диапазоне токов стабилизации 5 мА…1,4 А. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом). Масса стабилитрона с комплектующими деталями не более 6 г.

Стабилитрон должен крепиться к теплоотводящему радиатору, обеспечивающему сохранение температуры корпуса при работе не выше +130 °С Рекомендуется применение алюминиевого радиатора черного цвета толщиной 3…4 мм, площадью не менее 100 см2. При креплении стабилитрона к радиатору крутящий момент, воздействующий на вывод катода, не должен превышать 1,17 Н·м. Запрещается прилагать к анодному выводу растягивающую силу более 14,7 Н и изгибающее усилие, превышающее 7,35 Н·м в месте просечки.

Пайка анодного вывода допускается не ближе 5 мм от корпуса; время пайки не более 3 с при температуре жала паяльника не выше +280 °С.

Допускается последовательное соединение любого числа стабилитронов. Параллельное включение стабилитронов разрешается при условии, что суммарная рассеиваемая на всех стабилитронах мощность не превышает допустимую для одного стабилитрона.

Характеристики стабилитрона Д815
Обозначение	Значение для:	Ед. изм.
Д815А	Д815Б	Д815В	Д815Г	Д815Д	Д815Е	Д815Ж
Аналог	—	—	—	—	—	—	—	—
U_ст	мин.	5	6.1	7.4	9	10.8	13.3	16.2	В
ном.	—	—	—	—	—	—	—
макс.	6.2	7.5	9.1	11	13.3	16.4	19.8
при I_ст	1000	1000	100	500	500	500	500	мА
α_Uст	0.045	0.05	0.07	0.08	0.09	0.1	0.11	%/°C
δ_Uст	4	4	4	4	4	4	4	%
U_пр (при I_пр, мА)	1.5 (500)	1.5 (500)	1.5 (500)	1.5 (500)	1.5 (500)	1.5 (500)	1.5 (500)	В
r_ст (при I_ст, мА)	0.6 (1 А)	0.8 (1 А)	1 (1 А)	1.8 (500)	2 (500)	2.5 (500)	3 (500)	Ом
I_ст	мин.	50	50	50	25	25	25	25	мА
макс.	1400	1150	950	800	650	550	450
P_пp	8	8	8	8	8	8	8	Вт
T	-60…+125	-60…+125	-60…+125	-60…+125	-60…+125	-60…+125	-60…+125	°C

U_ст— Напряжение стабилизации.
α_Uст— Температурный коэффициент напряжения стабилизации.
δ_Uст— Временная нестабильность напряжения стабилизации.
U_пр— Постоянное прямое напряжение.
I_пр— Постоянный прямой ток.
r_ст— Дифференциальное сопротивление стабилитрона.
I_ст— Ток стабилизации.
P_пp— Прямая рассеиваемая мощность.
T — Температура окружающей среды.

Зависимость максимальной рассеиваемой мощности от температуры	Зависимость максимального тока стабилизации от температуры
Зависимость максимального тока стабилизации от температуры	Зависимость максимального тока стабилизации от температуры
Зависимость дифференциального сопротивления от тока стабилизации

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Тестер оптронов

Форумы радиолюбителей часто содержат такое мнение, что, раз элемент стоит недорого, то зачем нужна pc817 проверка. Достаточно его просто вовремя менять.

На самом деле все не совсем так. Нужно понимать, сгорел оптрон или нет, чтобы сделать вывод, повредилось ли что-нибудь еще. Бывает так, что и новые оптопары горят, так как у них есть заводской брак.

Как проверить pc817? Для этого проводят прозвон светового диода с помощью тестера. Сначала выясните, есть ли короткое замыкание в транзисторе. После — пропустите ток через световой диод и убедитесь в открытии транзистора.

Создать простой прибор для тестирования оптронов можно в домашних условиях. Для этого вам понадобятся:

Светодиоды — 2 штуки.
Кнопки — 2 штуки
Резисторы — 2 штуки.

Световые диоды должны соответствовать силе тока от 5 до 20 мА и напряжению примерно 2 В. При этом на двух резисторах должно быть сопротивление в районе 300 В.

Источником питания тестера является Usb-порт с напряжением 5 В. Но можно использовать и 3-4 батарейки 2А. Подойдут и батарейки 9-12 В, или источник питания с таким же напряжением. Только здесь придется сделать пересчет сопротивлений двух резисторов.

Теперь рассмотрим, как работает оптопара, основываясь на разных экспериментах.
