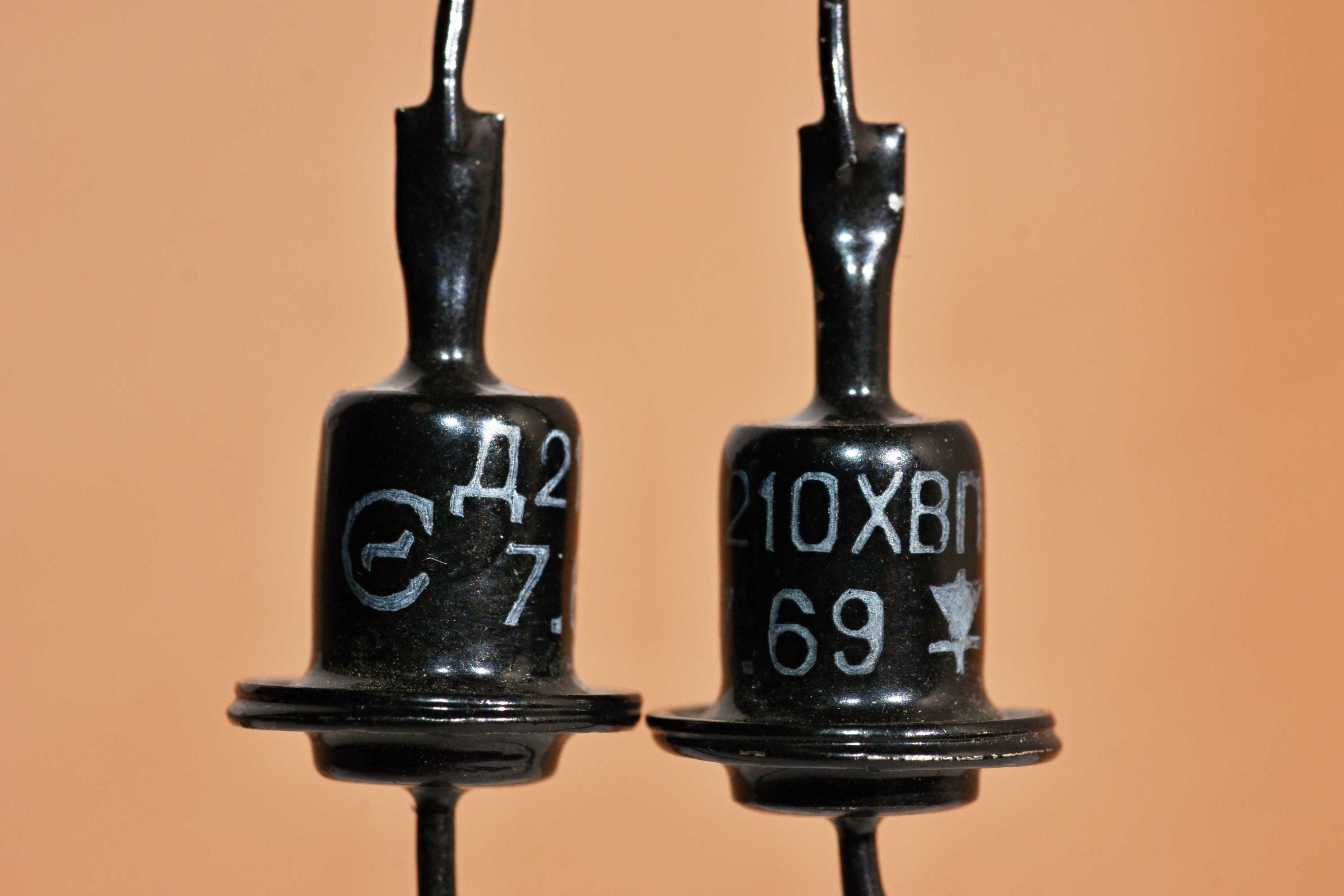

Диод Д211 эксп

Список использованной литературы

1. А.Н. Пужай.Германиевые диоды.- «Автоматика и телемеханика», 1956, Том XVII, выпуск 2.
2. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. 1957. (Массовая радиобиблиотека. Вып. 269).
3. Полупроводниковые приборы. — Всесоюзная промышленная выставка. 1957.
4. Журнал «Радио».  1953 год номер 1 стр. 57
5. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. — Киев, 1957.
6. Журнал «Радио» 1955 год номера 1, 5, 10.
7. Материалы постоянного хранения Российского государственного архива.

Об авторе: пос. Володарского

Статья публиковалась в журнале «Радио» №4/2020

Помещена в музей с разрешения автора
9 октября 2020

Технические характеристики

Предельные эксплуатационные характеристики для Д226Б являются основными при проектировании схем. Если они будут превышены, даже на короткий промежуток времени, то устройство может выйти из строя.

обратное напряжение (амплитудное):

• — при температуре от -60 ОС до +50 ОС – 400 В;
• — при температуре +80 ОС – 300 В;

средний выпрямленный ток, не более:

• — при температуре от -60 ОС до +50 ОС – 300 мА;
• — при температуре +80 ОС – 200 мА;

Остальные параметры:

• диапазон рабочей температуры окружающей среды – от -60 ОС до +80 ОС;
• относительная влажность при +40 ОС – до 98%;
• постоянные и ударные ускорения – до 150 g;
• вибрационные ускорения в диапазоне частот 20 – 600 Гц – до 10 g;
• гарантийная наработка, не менее 5000 ч.

Возможности Д226Б также зависят и от электрических параметров. Их значения зависят от температуры, при которой проводились измерения. Для рассматриваемого диода они равны:

• постоянное прямое напряжение при температуре от +20 ОС до +80 ОС – 1 В;
• средний обратный ток, не более:
  • — при температуре от -20 ОС до +60 ОС – 100 мА;
  • — при температуре +80 ОС – 300 мА;

Схемы включения

Д226Б можно использовать в схеме сигнализатора «закрой двери холодильника». Он соединяется с контактами патрона, в который вкручивается лампочка. Когда дверь закрыта выключатель SA1 разомкнут и питание на схему не подаётся. Когда холодильник открывается, напряжение, через без трансформаторный блок питания VD1, VD2, R3 и C2, приходит на конденсатор С1, который начинает заряжаться. Если дверь открыта не более 1 минуты, то С1 не успевает зарядиться и сигнализатор не срабатывает.

При открытии холодильника более чем на 1,5 минуты конденсатор успевает зарядиться до разности потенциалов, при котором открывается транзистор VT1. Через него напряжение приходит на пьезоэлектрический зуммер НА1, и раздаётся звук.

В данной схеме используются:

• резисторы R1 и R2 – МЛТ 0,125;
• резисторы R3 – МЛТ 0,5;
• конденсаторы С1 и С2 – К50-24 или К50-29;
• VD2 — вместо диода Д226Б можно использовать КД105Б, КД105В, Д226В, Д226Г, КД213Б, КД213В, КД213Г (обратное напряжение не менее 200 В);
• стабилитрон VD1 должен быть рассчитан на напряжение стабилизации от 8 до 12 В;
• вместо указанного на схеме транзистора можно использовать КП304 или КП301 с любым буквенным индексом (полевые транзисторы боятся статического электричества, поэтому при пайке требуется быть осторожным, чтобы избежать пробоя);
• можно использовать зуммеры PKLCD1212R1000-R1, PKLCS1212E4001-R1, или другие, рассчитанные на напряжение от 8 до 12 В.

Дизельный двигатель Д-242

Прежде чем рассмотреть технические характеристики двигателя Д 242, следует более подробно ознакомиться с характерными особенностями моторов этой модели. Они были разработаны Минским Моторным Заводом и предназначены для использования в конструкции популярных видов тракторной техники, например, МТЗ или ЮФЗ.

Агрегаты относятся к категории дизельных, отличаются низким уровнем потребления топлива, что позволяет значительно снизить затраты на эксплуатацию. На территории РФ, а также стран СНГ можно без особых проблем приобрести запчасти для этой модели, а их цена позволяет свести к минимуму расходы на ремонт изделия.

Двигатель используется на различных видах техники

Описание

Если ознакомиться с фото подобного механизма, можно сделать вывод, что дизельный двигатель МТЗ модификации Д-242 представляет собой переработанную версию базовых моделей, которых в линейке сразу 2 — Д-243, а также Д-245. К числу основных отличий рассматриваемой модификации от базовых аналогов целесообразно отнести следующие особенности:

• коленвал лишен противовесов;
• вентилятор диаметром 45 см;
• шкив коленвала обладает диаметром 17см.

Помимо стандартной 242-ой модели, широкое распространение получила её «Л» версия, которая несколько отличается по своему техническому устройству. Главным отличием представляется наличие пускового двигателя, который используется для более стабильного, уверенного запуска силового агрегата в условиях низких температур.

Нередко встречается модель 71Т, которая предусматривает наличие турбонаддува, что делает устройство значительно более эффективным, технически совершенным и надежным.
