Легендарный таймер ne555

Наиболее популярные схемы на основе ne555

Габариты разнотипных оформлений корпусов, и числом клемм 8 всего 4 варианта (размеры показаны в мм):

• PDIP (9.81 – 6.35).
• SOP (6.20 – 5.30).
• TSSOP (3.00 – 4.40).
• SOIC (4.90 – 3.91).

Интересная конструкция получится при сборке металлического детектора на 1 МК IN 555. Понадобится малое число радиодеталей. Диаметр катушки не больше 70–90 мм по 250–290 витков провода. Делают лаковую изоляцию обмотки (ПЭЛ, ПЭВ), диаметром меди 0,4 мм. Взамен динамика подходят наушники, пьезо-элемент излучатель. Схема на картинке.

Мигание светодиодом на мультивибраторе

Схем мультивибраторов не один десяток, потому на скриншоте представлен 1 простой вариант. Этот показывает сборку нестабильного симметричного мультивибратора. Обычно это делают радиолюбители так. МИГАЛКА – её распаивают из самых, что ни есть подручных радиодеталей. Что находят в наличии, то и используют в сборке.

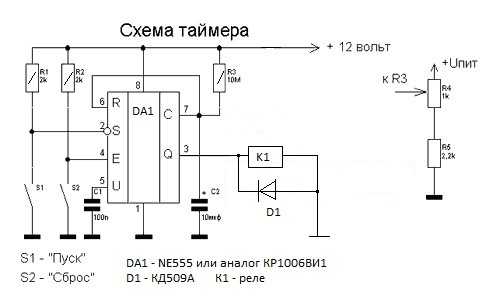

Реле времени

Схема реле времени простая. Классический вариант доступен повторению домашним специалистом.

Запускают устройство тумблером SB1. За длительность сигнала отвечает резистор R2. Среднее время срабатывания достигает 6 сек. Чтобы увеличить время, на R2 повышают ёмкость. Делают это конденсатором C1, подбором параметра. Что надо. Обычный электролитический конденсатор применяют 1600 мкФ.

Расчёт такой: T=C1*R2, где C1 ёмкость 1600 и R2 среднее сопротивление мегом.

Музыкальная клавиатура

Самое простое решение собрать детский орга́н. Игрушка понравится детям и взрослым. Причём для этого делается несложная сборка и пайка.

Имитатор сигнализации автомобиля

Устройство сигнализатора работает как обманка (просто мигает лампочка с частотой схожей с настоящей сигнализацией). На питание понадобится 12 В. На схеме указан переключатель режимов, в первом светодиод просто светит, в другом — мигает. Очень простая схема, идеально подходит для начинающих радиолюбителей.

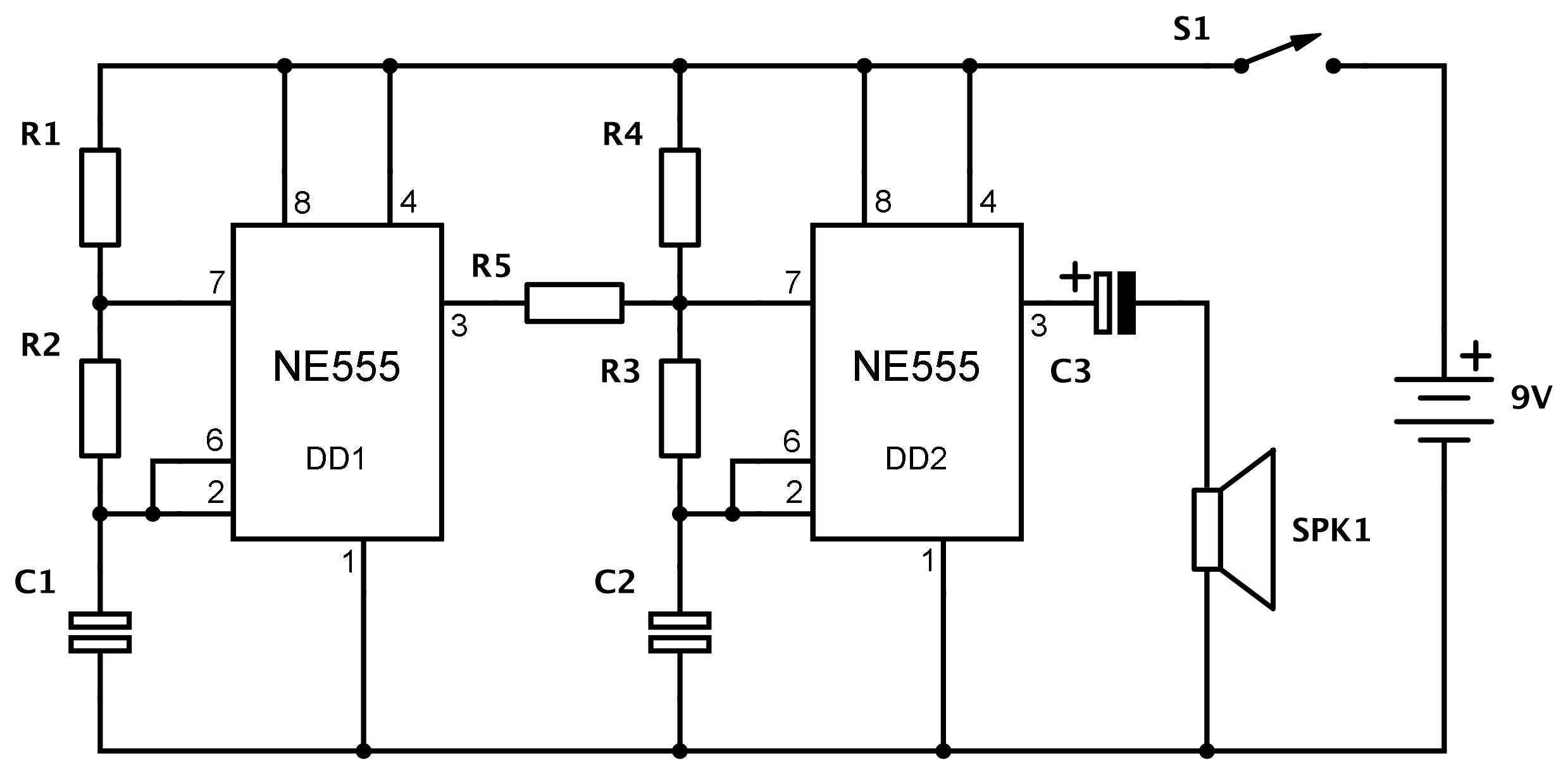

Простой имитатор полицейской сирены

Тональность сирены меняет потенциометр на резисторе 100 кОМ между выводами 6 и 7. Номиналы остальных деталей показаны на эскизе. Управление устройством изменяют напряжением на выводе 2 (от 2.5 до 5В). Проверяют работоспособность подключением к вольтметру или осциллографу. Осциллограммы плавно стремятся и вверх, и вниз. На транзисторе кт361 собран аналог буферного каскада между 2 таймерами.

Звуковой генератор уровня жидкости

Более понятно увидеть изобретение уровня жидкости на ролике. Слабое место плюсовой электрод, он начинает быстро растворяться (эффект электролиза). Графитовые или из нержавейки продлевает жизнь конструкции.

Сигнализатор темноты

Реализация сборки выполнена на скриншоте. Схема сигнализатора темноты издаёт звуковой сигнал с наступлением темноты. Начало фоторезистора задаёт темнота. Фотореле не освещено, когда на выводе №4 стоит низкий уровень напряжения. Таймер выведен в режим сброса. Освещения нет – сопротивление на фоторезисторе растёт, на выводе №4 возникает высокий уровень, что таймер запускает. На запуске таймер издаёт сигнал.

Точный генератор

Полезная информация предоставлена о принципе устройства на видео.

Как видно, из примеров микросхема позволяет делать большое количество различных приспособлений и изобретений.

Типовые характеристики

NE555 не относится к биполярным ИС, КМОП или ТТЛ-схемам, однако совместима с ними. Рекомендуемое питание для неё находится в диапазоне от +4.5В до +16В. Если его значение составляет +5В, то выход таймера согласуется с ТТЛ-входами других ИС. Иначе надо применять дополнительные согласующие устройства для задания импульсам необходимого уровня.

Предельные допустимые

Рассмотрим типовые предельные эксплуатационные параметры NE555, характерные большинству её модификаций. Они могут незначительно отличаться между собой в зависимости от компании-изготовителя, но в основном повторяются во всех технических описаниях:

• напряжение источника питания от +4.5 до +18В;
• мощность рассеивания до 600 мВт;
• выходной ток до 200 мА;
• максимальная рабочая частота 500 кГц;
• температура: рабочая от 0 до 70ОС; хранения от -65 до +150ОС.

Аналоги

Чем можно заменить и какой подобрать аналог для ne555 ? В советские годы, примерно с 1975 года, полным аналогичным устройством являлась КР1006ВИ1. Сейчас её продолжают выпускать на Рижском в Латвии. Сохранилось производство и на белорусском предприятии «Интеграл», там её маркируют так — IN555.

Понятно, что данные на КР1006ВИ1 указаны на русском языке и почти полностью повторяют информацию представленную в англоязычном datasheet на 555. Поэтому многие радиолюбители предпочитают ознакамливаться именно с русскоязычной версией этого универсального таймера.

Но есть один нюанс, который стоит знать, особенно когда надо подобрать подходящую замену. Так, в нашей версии устройства имеется логический приоритет в работе выводов «останова» над «запуском», в то время как у оригинала все наоборот. И хотя в большинстве типовых схем данный функционал не используется, его все же необходимо учитывать в своих разработках.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле:

t=1,1*R*C.

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

• подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
• пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке.

В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1

Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам: Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7. Схема работает следующим образом

В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим

Схема работает следующим образом. В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 UПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

Сервомашинка как удлинитель пальца

Еще одна схема в режиме мультивибратора. Здесь при помощи таймера 555 ты будешь управлять сервомашинкой. Крути переменный резистор, а машинка будет крутить все, что угодно. Сервоприводы (или просто сервы) используются обычно в радиоуправляемых модельках машин/вертолетов/самолетов, но это не значит, что ты не найдешь им другого применения.

Для начала тебе нужно эту машинку где-нибудь достать. Неплохой выбор недорогих серв есть в популярном китайском онлайнмагазинчике DealExtreme (s.dealextreme.com/search/servo), все свои я заказывал именно там. В наших магазинах они тоже есть, но заметно дороже.

Типичная хобби-серво имеет три провода: черный или коричневый минус питания, который нужно подключить к контакту SERVO-3 на схеме, красный плюс — к SERVO-1, желтый или белый для управляющих команд — к SERVO-2.

Серво ждет, что по сигнальному проводу 50 раз в секунду будут приходить короткие импульсы длиной от 0,9 до 2,1 мс, и длительность сигнала подскажет, на какой угол нужно отклониться. Параметры RC-цепочки в схеме подобраны таким образом, чтобы обеспечить именно такие сигналы. Поскольку время импульса должно быть меньше, чем время между ними, то в схему нужно добавить диод D1. В схеме указан 1n4148, так как он один из самых распространенных, но можно заменить его на другой. Определить полярность диода просто — перпендикулярная полоска на корпусе соответствует черте на схеме.

Таймер 555 — штука простая, хоть 15 вольт на вход подавай, ей все нипочем. А сервомашинка требует более бережного отношения и работает только в диапазоне напряжений от 4,8 В до 6 В. Так что если для питания ты использовал батарейку на 9 В, то придется напряжение понижать. С этой задачей отлично справляется стабилизатор 7805, который срезает все лишнее и оставляет на выходе чистые 5 В. Правда, все лишние вольты он попросту преобразует в тепло и может сильно нагреваться. Хотя, нагреваясь, стабилизатор поддерживает приятный теплый микроклимат в комнате, его не стоит применять в проектах, питающихся от батареек — прожорливый он. Включить его в схему просто: если ты возьмешь его за выходы и будешь читать надписи на корпусе, то первая нога окажется слева — ее нужно подсоединить к плюсу батареи, вторую — к общей земле, а третья — выход +5 В.

Собрав эту штуку, ты сможешь не просто тестировать сервы на работоспособность, а еще удаленно управлять выключателями и открывать замки.

3 наиболее популярные схемы на основе ne555

1. Одновибратор

Стабильное состояние микросхемы в этом режиме – выключена. Включается она только на то время, в течение которого на вход подается внешний импульс. Время, на которое  одновибратор на 555 переходит в активное состояние, определяется емкостью конденсатора и/или RC цепочкой.

Используется в приборах что-либо включающих или выключающих.

2. Мигание светодиодом на мультивибраторе

Светодиодная мигалка может найти применение при устройстве иллюминации, в новогодних гирляндах или в светооформительских целях. Непосредственно к микросхеме невозможно подключить светодиоды мощностью более 0,5Вт, поэтому, для управления более мощной светодиодной цепью (лентой) потребуется дополнительное реле.

3. Реле времени

Принцип работы реле времени уже был описан выше. В этом режиме как нельзя лучше реализуются свойства микросхемы NE555, которая собственно, и была создана для использования в устройствах, измеряющих временные интервалы.

Особенности и характеристики

Простой генератор импульсов на основе 555 Наиболее известная особенность 555 серии микросхем, снижающей количество областей их применения – внутренний делитель напряжения. Он задает фиксированный уровень порога срабатывания обоих компараторов устройства, сменить который невозможно.

Питание таймера 555 серии осуществляется напряжением от 4,5 до 16 вольт. Ток потребления непосредственно зависит от этого параметра и составляет от 2 до 15 мА. Характеристики выходного сигнала отличаются у различных производителей. В основном, его ток не превышает 200 мА.

Температурные режимы также зависят от сборки. Обычные NE555 рассчитаны на эксплуатацию в промежутке от 0 до 70°С. Военные варианты таймера (исторически обозначенные серией SE) допускают более широкий диапазон – от -55 до 125°С.

В период активности таймера на выходе присутствует напряжение, оно равно приходящему на шине питания за вычетом 1,75В. В остальных случаях на этом контакте 0,25В, при общем напряжении +5В. Терминология описывает эти состояния, как высокий и низкий уровень сигнала.

Запуск таймера к генерации производится импульсным сигналом 1/3 вольт от питания устройства. Форма его любая – синусная или прямоугольная.

Элементы схемы, определяющие временные параметры срабатывания

Время срабатывания изменения состояния устанавливается характеристиками внешнего конденсатора между контактом разряда и землей, а также сопротивлением двух резисторов. Первый расположен на шине питания и соединяет ее с входом останова работы микросхемы. Второй находится на линии между предыдущим и контактом разряда, но до описанной ранее емкости.

Основные характеристики микросхемы NE555

Характеристики таймера у разных производителей могут отличаться в небольших пределах, но принципиальных отклонений нет ни у кого (кроме микросхем неизвестного происхождения, от них можно ждать чего угодно):

• Напряжение питания стандартно указывается от +5 до +15 В, хотя в даташитах содержатся пределы 4,5…18 В.
• Выходной ток составляет 200 мА.
• Выходное напряжение – максимум VCC минус 1,6 В, но не менее 2 В при напряжении питания 5 В.
• Потребляемый ток при 5 В не более 5 мА, при 15 В – до 13 мА.
• Погрешность формирования длительности импульса – не более 2,25%.
• Максимальная рабочая частота – 500 кГц.

Все параметры указаны для температуры окружающей среды +25 °С.

Схема мультивибратора

Изготовить металлоискатель на микросхеме 555 сможет любой начинающий радиолюбитель, но для этого нужно изучить особенности работы этого прибора. Мультивибратор – это специальный генератор, который вырабатывает с определенной периодичностью прямоугольные импульсы. Причем строго задается амплитуда, длительность и частота – зависят значения от того, какая задача стоит перед устройством.

Для формирования повторяющихся сигналов применяются резисторы и конденсаторы. Длительность сигнала t1, паузы t2, частоту f, и период T можно найти по следующим формулам:

• t1=ln2*(R1+R2)*C=0,693*(R1+R2)*C;
• t2=0,693*C*(R1+2*R2);
• T=0,693*C*(R1+2*R2);
• f=1/(0,693*C*(R1+2*R2)).

Исходя из этих выражений, можно увидеть, что пауза по длительности не должна быть больше времени сигнала

Другими словами, скважность не будет никогда больше 2. От этого напрямую зависит практическое применение микросхемы 555

Схемы различных устройств и конструкций строятся по даташитам — инструкциям. В них даны все возможные рекомендации для сборки приборов. Скважность можно найти по формуле S=T/t1. Чтобы увеличить этот показатель, необходимо добавить в схему полупроводниковый диод. Его катод соединяется с шестой ножкой, а анод с седьмой.

Если посмотреть в даташит, то в нем указывается обратная величина скважности – ее можно посчитать по формуле D=1/S. Измеряется она в процентах

Работу схемы мультивибратора можно описать следующим образом:

1. При подаче питания конденсатор полностью разряжен.
2. Таймер переводится в высокоуровневое состояние.
3. Конденсатор накапливает заряд и на нем напряжение достигает максимума – 2/3 от питающего.
4. Происходит переключение микросхемы и на выходе появляется низкоуровневый сигнал.
5. Конденсатор разряжается в течение t1 до уровня 1/3 от питающего напряжения.
6. Микросхема 555 переключается снова и на выходе образуется опять высокоуровневый сигнал.

Такой режим работы называется автоколебательным. На выходе постоянно изменяется величина сигнала, микросхема-таймер 555 равные промежутки времени находится в различных режимах.

Проверка работоспособности

Для своих самоделок NE555 можно выпаять из старого, ненужного или уже неисправного оборудования. Она встречается в пультах управления, терморстатах, терморегуляторах, ёлочных гирляндах, светомузыкальных и различных устройствах с временной задержкой включения, автомобильных тахометрах и др. Если повезло и Вам удалось найти её, то перед использованием в своих электронных конструкциях, необходимо определить её на работоспособность.

Проверить мультиметром не получится. Поэтому для этих целей обычно используют простенький тестер – он же «мигалка на светодиодах». Если после подключения питания оба диода поочередно помигивают, то NE-шка рабочая. В противном случае – неисправна.

↑ Детали и налаживание

Теперь о деталях. Вместо микросхем серии К561 можно применить К176 и К564. Электромагнитное реле К1 на напряжение 10 – 15 В и ток срабатывания 10 – 20 мА, в данном случае применено реле типа РКМ-1, контакты запаралелены, лучше применить реле с более мощными контактами. Конденсатор С5 бумажный, на напряжение не ниже 500 В, конденсаторы на 400 В не всегда выдерживают работу в сети переменного тока 220 В и могут выйти из строя. Стабилитроны VD7 типа Д815Е, Д815Ж, а VD8 типа Д814Б, КС191А. Кнопка SA1 без фиксации с двумя группами замыкающихся контактов. Выключатель SA2 на коммутируемое напряжение 250 В и ток не менее 2 А, например ТВ-2. Галетный переключатель SA3 одноплатный на 11 положений.

После сборки проверяем монтаж на наличие ошибок, вольтметром измеряем напряжение + 18 В и + 9 В, в указанных точках. В качестве нагрузки подсоединяем лампу накаливания 220 В 40 Вт. Нажимаем кнопку SA1, запускаем таймер, мигание светодиода VD1 сигнализирует о работе генератора импульсов DD1.1, DD1.2 и делителя DD2. По истечении заданного времени светодиод VD1 гаснет и реле К1 отключит нагрузку. Выдержка времени прямопропорциональна сопротивлению резистора R2 и емкости конденсатора С1.

При изготовлении и наладке безтрансформаторного варианта питания по схеме (Рис. 3) следует помнить, что все детали схемы находятся под напряжением сети переменного тока. Любые изменения в схеме производить только после отключения устройства от сети.

Реле времени по схеме (Рис. 4) собрано в корпусе от коммутатора елочных гирлянд типа «Снежинка» и показано на (Рис. 5).

Режимы работы устройства

Микросхема 555 обладает тремя режимами работы:

1. Моностабильный режим микросхемы 555. Он работает как одноразовый односторонний. Во время функционирования выбрасывается импульс заданной длины как ответ на вход триггера при нажимании кнопки. Выход пребывает в низком напряжении до включения триггера. Отсюда он и получил название ждущий (моностабильный). Такой принцип функционирования сохраняет устройство в бездействии до включения. Режим обеспечивает включение таймеров, переключателей, сенсорных переключателей, делителей частоты и др.
2. Нестабильный режим является автономной функцией устройства. Он позволяет схеме пребывать в генераторном режиме. Напряжение в выходе изменчиво: то низкое, то высокое. Эта схема применима при надобности задавания устройству толчков прерывистого характера (при недолговременном включении и выключении агрегата). Режим используется при включении ламп на светодиодах, функционирует в логической схеме часов и др.
3. Бистабильный режим, или же триггер Шмидта. Понятно, что он работает по системе триггера при отсутствии конденсатора и обладает двумя устойчивыми состояниями, высоким и низким. Низкий показатель триггера переходит в высокий. При сбрасывании низкого напряжения система устремляется к низкому состоянию. Эта схема применима в сфере железнодорожного строительства.

Асинхронные счётчики

Данные типы счётчиков состоят из цепочёк JK-триггеров, которые работают в счётном режиме, когда выход предыдущего триггера служит входом для следующего. В такой схеме триггеры включаются последовательно, а, следовательно, и выходы счётчика также переключаются последовательно, один за другим (отсюда второе название асинхронных счётчиков – последовательные счётчики). Так как переключение разрядов происходит с некоторой задержкой, поэтому и сигналы на выходах счётчика появляются не одновременно с входным сигналом и между собой, то есть асинхронно.

Микросхемы асинхронных счётчиков применяются не очень часто, в качестве примера можно привести микросхемы типа ИЕ2 (четырёхразрядный двоично-десятичный счётчик), ИЕ5 (четырёх разрядный двоичный счётчик) и ИЕ19 (сдвоенный четырёхразрядный счётчик).

Асинхронные счётчики: слева направо ИЕ2, ИЕ5, ИЕ19.

Данные типы счётчиков имеют входы сброса в нуль (вход R), вход установки в 9 (вход S у ИЕ2), счётный или тактовый вход (вход С) и выходы, которые могут обозначаться как номера разрядов (0, 1, 2, 4) или как вес каждого разряда (1, 2, 4, 8).

Микросхема К555ИЕ2 относится к двоично-десятичным счётчикам, то есть счёт у неё идет от 1 до 9, а потом выводы обнуляются и счёт идёт сначала. Внутренне данный счётчик состоит из четырёх триггеров, которые разделены на две группы: один триггер (вход С1, выход 1) и три триггера (вход С2, выходы 2, 4, 8). Такая внутренняя организация позволяет значительно расширить применение данного типа микросхемы, например данную микросхему можно использовать в качестве делителя на 2, на 5 или на 10. Счётчик ИЕ2 имеет два входа для сброса в нуль объединенных по И, а так же два входа для установки в 9 тоже объединённых по И.

Для реализации счёта необходимо сбросить счётчик подачей на входы R высокого логического уровня, а на один из входов S сигнал низкого уровня. В таком режиме счётчик будет «обнулён» и последовательный счёт заблокирован. Чтобы восстановить функцию счета необходимо установить на входы R низкий уровень сигнала.

Для организации делителя на 2 необходимо подавать сигнал на С1, а снимать с выхода 1; делитель на 5 подавать сигнал на С2, а снимать с выхода 8; делитель на 10 выход 8 соединяют с С1, сигнал подают на С2, а снимают с выхода 1.

Микросхема К555ИЕ5 представляет собой двоичный счётчик, в отличие от ИЕ2 считает до 16 и сбрасывается в нуль. Также как и ИЕ2 состоит из двух групп триггеров со входами С1 и С2, а выходы 1 и 2,4,8. В отличии от ИЕ2 имеет только два входа сброса в нуль, а входов установки нет.

Микросхема К555ИЕ19 практически идентична двум микросхемам К555ИЕ5 и представляет собой два чётырёхразрядных двоичных счётчика, каждый счётчик имеет свой счётный вход С и вход сброса R. Если объединить выход 8 первого счётчика и вход С второго счётчика, то можно получить восьмиразрядный двоичный счётчик.

Питание микросхем

В окончании находится транзистор, у которого коллектор открыт – он выполняет ряд функций, зависит все от того, какая конкретно задача перед ним стоит. Рекомендуется на интегральные микросхемы NE, SA, NA подавать напряжение питания в диапазоне 4,5-16 В. Только для в случае применения микросхем 555 с аббревиатурой SE допускается увеличение до 18 В.

Максимальный ток потребления при напряжении 4,5 В может достигать 10-15 мА, минимальное значение – 2-5 мА. Существуют микросхемы КМОП, у которых ток потребления не превышает 1 мА. У отечественных ИМС типа КР1006ВИ1 ток потребления не превышает 100 мА. Подробное описание микросхемы 555 и ее отечественных аналогов можно найти в даташитах.

Назначение и расположение выводов микросхемы

NE 555 в базовом исполнении имеет 8-выводной корпус DIP, но также выпускаются иные модификации, являющиеся аналогами. Поэтому ориентировать исключительно этого описания при построении устройств своими руками на ее основе не стоит. К каждой микросхеме необходимо просматривать свой даташит.

Схемное обозначение устройства отображается в виде надписи «G 1/ GN». В зарубежных справочниках эту надпись можно расшифровать как генератор одиночных и серий импульсов. Что касается расположения выводов и их назначения, то все однотипные МС являются стандартизированными и могут быть взаимозаменяемы без внесения каких-либо доработок.

В таблице ниже представлено расположение выводов в стандартном корпусе МС:
