Классификация и маркировка пакетных выключателей и переключателей
«Пакетники» выпускаются в довольно большом разнообразии моделей. Об их характеристиках можно судить по нанесенной маркировке.
Принята такая схема маркировки моделей:
ХХ Х – ХХХ ХХ ХХ ХХХХ ХХХХ
ХХ — тип прибора. Возможны два варианта:
ПВ — пакетный выключатель;
ПП — пакетный переключатель.
Х — количество полюсов (то есть коммутирующих пакетов). Указывается цифрой, обычно от 1 до 4.
ХХХ — номинальный ток, например, 25А. как мы помним, для трехфазной сети этот показатель должен уменьшаться на одну ступень.
ХХ — актуально только для переключателей – это количество направлений при коммутации электрических цепей. Возможные значения – от Н2 до Н4. Обозначение Р говорит о предназначении переключателя для реверсивного запуска электродвигателя.
ХХ — обозначение климатического исполнения прибора и категория его допустимого размещения, в соответствии с ГОСТ 15150.
ХХХХ — обозначение степени защищённости корпуса и материала его изготовления:
Отсутствие символов – защиты не предусмотрено, IP00;
кар. 30 — карболитовый корпус, степень защиты IP30;
пл. 56 — корпус из ударопрочного негорючего пластика, степень защиты IP56;
сил. 56 — силуминовый корпус, степень защиты IP56.
ХХХХ — условное обозначение способа крепления пакетного выключателя (переключателя).

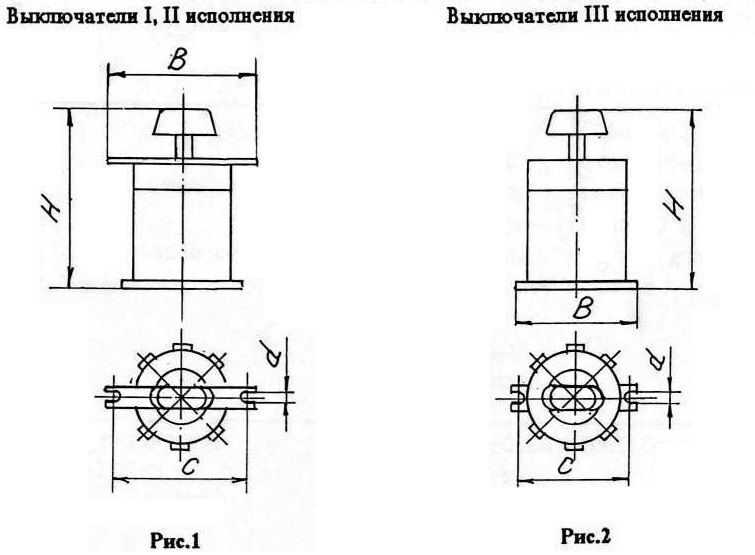

исп. 1 – исполнение 1, крепление передней скобой за панелью толщиной до 4 мм;
исп. 2 – исполнение 2, крепление передней скобой за панелью толщиной до 25 мм;
исп. 3 – исполнение 3, крепление задней скобой внутри распределительного шкафа (чаще всего как раз и встречается в подъездных шкафах);
отсутствие символов – исполнение 4, характерное для приборов, обладающих степенью защиты IP30 или IP56. Крепление осуществляется через предусмотренные монтажные отверстия в нижней части корпуса.
Пакетные выключатели с равным количеством полюсов и одинаковым токовым номиналом, но в различном исполнении
Для примера на иллюстрации показано несколько одинаковы по количество полюсов и по номинальному току нагрузки пакетных выключателей в различном исполнении.
- «а» и «б» — выключатели, не имеющие защиты (IP00). Разница между ними – в исполнении: «а» — исполнение 1 с креплением передней скобой, «б» — исполнение 3 с креплением задней скобой.
- «в» — выключатель в карболитовом корпусе, степень защиты IP30, только от попадания твердых предметов, то есть со спрятанными под изолированным корпусом клеммами.
- «в» и «г» — выключатели соответственно в ударопрочном пластиковом и в силуминовом корпусах. Степень защиты IP56, то есть практически полная, в том числе от самой мелкой пыли и от прямого попадания воды. Предусмотрены сальниковые проходы для герметизации подходящей к выключателю проводки.
Все выключатели, имеющие ту или иную степень защиты, имеют исполнение 4, то есть их крепление осуществляется через предусмотренный проушины с монтажными отверстиями.
Чтобы закончить с маркировкой, дадим еще одну таблицу. Это – условные обозначения различных пакетных выключателей и переключателей на электрических схемах.
Обозначение пакетных выключателей и переключателей на электротехнических схемах и принципы коммутации их контактов
Как уже, наверное, становится понятно, в руках настоящего мастера пакетный переключатель становится своеобразным «конструктором». Можно создать различные схемы коммутации электрических цепей.
