Схема соединения электродов ламп 6Н16Б, 6Н16Б-ВР, 6Н16Г-ВИР
Корпус ламп 6Н16Б, 6Н16Б-В, 6Н16Б-ВИ, 6Н16Б-И	Корпус лампы 6Н16Б-ВР
Корпус лампы 6Н16Г-ВИР

Описание

Триоды двойные для усиления напряжения низкой частоты, генерирования колебаний высокой частоты и для работы в релаксационных схемах. Оформление — в стеклянной оболочке, сверхминиатюрное. Масса 4,5 г (для 6Н16Г-ВИР 5,5 г).Основные параметры при Uн = 6.3 В, Ua = 100 В, Rк = 325 Ом (240 Ом для 6Н16Б-ВР, 100 Ом для 6Н16Г-ВИР)

Параметр	Условия	6Н16Б, 6Н16Б-В, 6Н16Б-ВИ, 6Н16Б-И	6Н16Б-ВР	6Н16Г-ВИР	Ед. изм.
Аналог	—	—	—	—	—
Ток накала	—	400±30	370±40	400±40	мА
Ток анода	—	6.3±1.9	6.3±1.9	6.3±1.9	мА
Разность токов анода триодов лампы	—	≤1.9	—	—	мА
Обратный ток сетки	—	≤0.2	≤0.2	≤0.2	мкА
Ток утечки между катодом и подогревателем	—	≤20	—	—	мкА
Ток эмиссии каждого триода в импульсе	при Uа. имп = Uс имп = 200 В для ламп 6Н16Б-И, 6Н16Б-ВИ	≥1.2	—	—	А
Крутизна характеристики	—	5±1.25	5±1.25	5±1.25	мА/В
Uн = 5.7 В	≥3	—
Коэффициент усиления	—	25±5	25±5	25±5	—
Входное сопротивление	f = 50 МГц	32	32	—	кОм
Сопротивление изоляции сетки	—	≥10	—	МОм
Напряжение виброшумов	Rа = 2 кОм	≤75	≤50	≤75	мВ
Межэлектродные емкости	входная	2.7±0.7	2.7±0.7	2.7±0.7	пФ
выходная	1.65±0.55	2.7±0.6	2.2±0.5
проходная	1.5±0.5	1.5±0.5	1.5±0.5
между анодами триодов	0.5±0.15	≤0.15	≤0.15
катод-подогреватель	≤7	≤7	—
Наработка	—	≥750	≥2000	≥2000	ч
Критерии оценки
Обратный ток сетки	—	≤1.5	—	—	мкА
Крутизна характеристики	—	≥3	—	—	мА/В
Изменение крутизны характеристики	—	≤+30-40	—	—	%
Выходное напряжение в импульсе	—	—	—	≥22.5	В

Предельные эксплуатационные данные

Параметр	Условия	6Н16Б, 6Н16Б-В, 6Н16Б-ВИ, 6Н16Б-И	6Н16Б-ВР	6Н16Г-ВИР	Ед. изм
Напряжение накала	—	5.7-6.9	6-6.6	6-6.6	В
Напряжение анода	—	200	200	200	В
при запертой лампе	350	350	350
Напряжение сетки отрицательное	—	50	50	50	В
Напряжение между катодом и подогревателем	—	150	120	120	В
Ток катода	—	14	20	20	мА
в импульсе	0.4	—	0.4	А
Мощность, рассеиваемая анодом каждого триода	—	0.9	0.9	1.2	Вт
Мощность, рассеиваемая сеткой каждого триода	—	0.1	—	—
Сопротивление в цепи сетки	—	1	1	1	МОм
Температура баллона лампы	при нормальной температуре окружающей среды	170	170	115	°C
при температуре окружающей среды 200 °C (для 6Н16Б-ВР, 6Н16Г-ВИР — 100 °C)	250	200	150
Частота генерирования	—	450	350	—	МГц
Устойчивость к внешним воздействиям
Ускорение	при вибрации в диапазоне частот 20-2000 Гц	10	20	20	g
при многократных ударах	150	150	150
при одиночных ударах	500	500	500
постоянное	100	100	100
Интервал рабочих температур окружающей среды	—	-60…+200	-60…+100	-60…+100	°C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

Анодные характеристики

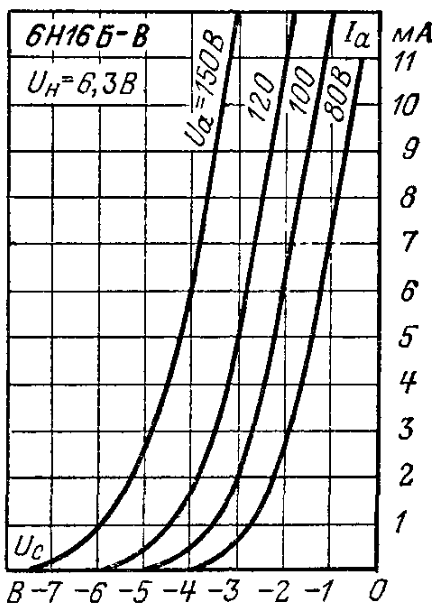

Анодно-сеточные характеристики

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Приложение 2 (справочное). Технические характеристики ртутьсодержащих ламп.

Лампы люминесцентные Российского производства

Лампы люминесцентные низкого давления представляют собойстеклянную цилиндрическую трубку-колбу, внутренняя поверхностькоторой покрыта люминофором. По обоим концам лампы впаиваютсяножки с катодами. Основным источником оптического излучения влюминесцентных лампах является слой люминесцирующего вещества(люминофора), возбуждаемого ультрафиолетовым излучениемэлектрического разряда в парах ртути. Люминесцентные лампы имеют внесколько раз большую световую отдачу, чем лампынакаливания.

Маркировка люминесцентных ламп: Л – люминесцентная лампа; Б – белого цвета;Д – дневного цвета; У – универсальная.Исполнение: 1 – прямой стержень; 2 – U-образный стержень.

Технические характеристики ламп люминесцентных серии ЛБ, ЛД

Наименование	Мощность, Вт	Ток, А	Напряжение, В	Габаритные размеры, мм
D	L	L1
ЛД-18	18	0,37	57	26	604	589,8
ЛБ-18	18	0,37	57	26	604	589,8
ЛД-20	20	0,37	57	38	604	589,8
ЛБ-20	20	0,37	57	38	604	589,8
ЛД-36	36	0,43	103	26	1213,6	1199,4
ЛБ-36	36	0,43	103	26	1213,6	1199,4
ЛД-40	40	0,43	103	38	1213,6	1199,4
ЛБ-40	40	0,43	103	38	1213,6	1199,4
ЛД-65	65	0,67	110	38	1514,2	1500
ЛБ-65	65	0,67	110	38	1514,2	1500
ЛД-80	80	0,87	99	38	1514,2	1500
ЛБ-80	80	0,87	99	38	1514,2	1500

 Технические характеристики люминесцентных ламп фирмы OSRAM (Германия) 438

	Название	Мощность, Вт	Габаритные размеры, мм
D	L
LUMILUX L 15/640	15	26	438
LUMILUX L 15/765	15	438
LUMILUX L 18/640	18	590
LUMILUX L 18/765	18	590
LUMILUX L30/640	30	900
LUMILUX L30/765	30	900
LUMILUX L36/640	36	1200
LUMILUX L36/765	36	1200
LUMILUX L58/640	58	1500
LUMILUX L58/765	58	1500

Дуговые ртутные лампы типа ДРЛ

Газоразрядные лампы высокого давления – дуговые ртутные лампы с люминофором ДРЛ – применяются в системах освещения требующих применения небольших источников света с высокой световой отдачей и продолжительным сроком службы, для освещения больших производственных площадей, улиц и открытых пространств, где не предъявляется высоких требований к цветопередаче. Дуговые ртутные лампы имеют высокую световую отдачу при небольших габаритных размерах. Лампы этого типа представляют собой стеклянную колбу эллиптической формы, внутри которой находится трубчатая кварцевая горелка высокого давления. На внутреннюю поверхность колбы нанесен тонкий слой люминофора, который поглощает ультрафиолетовое излучение ртутной горелки, и преобразует его в видимое излучение исправленной цветности.

Технические характеристики дуговых ртутных ламп типа ДРЛ

Тип лампы	Напряжение (В)	Мощность (Вт)	Размеры, не более (мм)	Тип цоколя
L	D
ДРЛ 50(15)	95	50	130	56	Е27
ДРЛ 80(15)	115	80	166	71	Е27
ДРЛ 125(6)	125	125	178	76	Е27
ДРЛ 125(8)	125	125	178	76	Е27
ДРЛ 125(10)	125	125	178	76	Е27
ДРЛ 125(15)	125	125	178	76	Е27
ДРЛ 125 ХЛ1	135	125	178	76	Е27
ДРЛ 250(6)-4	130	250	228	91	Е40
ДРЛ 250(8)	130	250	228	91	Е40
ДРЛ 250(10)-4	130	250	228	91	Е40
ДРЛ 250(14)-4	130	250	228	91	Е40
ДРЛ 250 ХЛ1	130	250	228	91	Е40
ДРЛ 400(6)-4	135	400	228	122	Е40
ДРЛ 400(8)	135	400	228	122	Е40
ДРЛ 400(8)	135	400	292	122	Е40
ДРЛ 400(10)-4	135	400	292	122	Е40
ДРЛ 400(12)-4	135	400	292	122	Е40
ДРЛ 400 ХЛ1	135	400	292	122	Е40
ДРЛ 700(6)-3	140	700	357	152	Е40
ДРЛ 700(8)	140	700	357	152	Е40
ДРЛ 700(10)-3	140	700	357	152	Е40
ДРЛ 700(12)-3	140	700	357	152	Е40
ДРЛ 1000 (6)-3	145	1000	411	167	Е40
ДРЛ 1000(8)	145	1000	411	167	Е40
ДРЛ 1000(10)-3	145	1000	411	167	Е40
ДРЛ 1000(12)-3	145	1000	411	167	Е40
ДРЛР 125	125	125	190	127	Е27
ДРЛФ 400-1	135	400	350	152	Е40
ДРЛФ 400-2	135	400	292	122	Е40

Приблизительный объем 1-ой
ртутной лампы можно найти по формуле объема цилиндра:
.

Объем всех образовавшихся
отработанных ртутьсодержащих ламп:

,

где радиус r = D/2,

 длина
h = L,

.

Страница:

Посмотреть «Инструкцию по обращению с ртутными лампами, люминесцентными ртутьсодержащими трубками отработанными и браком» в формате pdf.

Мы рассказываем о гитарах

Ниже приведены данные о импортных радиолампах и их возможных аналогах, с указанием напряжения накала (Uн), тока накала (Iн) радиолампы.

+ близкий аналог, возможна непосредственная замена

~ аналог по всем параметрам, кроме накала

# близкий аналог; различия по некоторым режимам и цоколевке.

весьма приблизительный аналог

* лампа повышенной надежности

КЕНОТРОНЫ

Лампа	Uн	Iн	Аналог
5Z4	5	2	= 5Ц4С
5Y3	5	2	# 5Ц4М
5W4	5	1.5	# 5Ц4М
Аналоги:
5Z4 = GZ30 = 5CG4
5Y3 = U50 = 6087 = 6106*

Лампа	Uн	Iн	Аналог
5U4G	5	3	= 5Ц3С
GZ32	5	2	# 5Ц3С
GZ34	5	1,9	# 5Ц3С
Аналоги:
5U4G = U52 = 5Z3 = 5AS4 = 5Z10 = 5931*
GZ32 = 5AQ4 = 5V4G
GZ34 = 5AR4

Лампа	Uн	Iн	Аналог
EZ82	6.3	0.6	# 6Ц4П
EZ90	6.3	0.6	# 6Ц4П
HZ90	12.6	0.3	# 6Ц4П
6X5GT	6.3	0.6	= 6Ц5С
12X5GT	12.6	0.3	~ 6Ц5С
Аналоги:
EZ90 = EZ900 = U78 = 6Z31 = 6063 =6X4W* = 6202*
HZ90 = 12X4
6X5GT = EZ35 = U70

ТРИОДЫ

Лампа	Аналог
7586	= 6С51Н
7895	= 6С52Н
EC1010	= 6С53Н
6B4G	= 6C4C
6BK4	= 6C20C
811А	= Г-811

Лампа	Аналог
6J5(GT)	= 6C2C
6C5(GT)	= 6C5C
6F5(GT)	= 6Ф5С
9002	= 6C1П
Аналоги:
6F5 = H63
6J5GT = L63

Лампа	Uн	Iн	Аналог
EC98	6.3	0.4	= 6C2П
EC86	6.3	0.2	# 6С3П # 6С4П
EC806*	6.3	0.165	# 6С3П # 6С4П
PC86	3.8	0.3	# 6С3П # 6С4П
Аналоги:
EC98 = 6J4(WA*) = 6C31
EC806S = E86C*
PC86 = E7075 = 4CM4

ДВОЙНЫЕ ТРИОДЫ

Лампа	Аналог
2C51	= 6Н3П
Аналоги:
2C51 = 6CC42 = 5670 = 6385 = 6854

Лампа	Uн	Iн	Аналог
12AY7	6.3	0.3	~ 6Н4П
36689	0.15
Аналоги:
12AY7 = 6072(A)

Лампа	Аналог
6AS7G	= 6Н13С + 6Н5С
Аналоги:
6AS7G = ECC230 = 6080 = 6520

Лампа	Uн	Iн	Аналог
6SC7	6.3	0.3	= 6Н10С
12SC7	12.6	0.15	= 12Н10С
6SL7	6.3	0.3	= 6Н9С
12SL7	12.6	0.15	~ 6Н9С
Аналоги:
6SL7 ~ ECC35 (Iн=0.4а) =6SU7GT(W*) = 6113 = 6188*

Лампа	Uн	Iн	Аналог
12AH7	12.6	0.15	= 12Н11С
6AH7	6.3	0.3	~ 12Н11С

Лампа	Аналог
ECC86	= 6Н27П
Аналоги:
ECC86 = 6GM8

Лампа	Uн	Iн	Аналог
E88CC*	6.3	0.3	= 6Н23П
ECC88	6.3	0.365	~ 6Н23П
PCC88	7.0	0.3	~ 6Н23П
UCC88	21.0	0.1	~ 6Н23П
E188CC*	6.3	0.335	~ 6Н23П
Аналоги:
E88CC = E7106* = ECC868* = 6922*
ECC88 = E7144 = 6DJ8
PCC88 = E7022 = 7DJ8
UCC88 = 21DJ8
E188CC = 6922(WA*) = 7308*

Лампа	Uн	Iн	Аналог
ECC89	6.3	0.365	~ 6Н24П
PCC89	7.2	0.3	~ 6Н24П
XCC89	4.5	0.6	~ 6Н24П
YCC89	5.2	0.45	~ 6Н24П
ECC189	6.3	0.365	# 6Н24П
PCC189	7.2	0.3	# 6Н24П
UCC189	21	0.1	# 6Н24П
XCC189	4.5	0.6	# 6Н24П
YCC189	5.2	0.45	# 6Н24П
Аналоги:
ECC89 = 6FC7
ECC189 = 6ES8

Лампа	Uн	Iн	Аналог
6CC41	6.3	0.3	= 6Н2П
6AX7	3.15	0.6	# 6Н2П
36591	0.3
12AX7	6.3	0.3	# 6Н2П
36689	0.15
12AD7	6.3	0.3	# 6Н2П
36689	0.15
12BZ7	6.3	0.3	# 6Н2П
36689	0.15
Аналоги:
6CC41 = E7018
12AX7 = B339 = ECC803* = E83CC* = ECC83 = E7017
= 12DF7 = 12DT7 = 5721* = 6057 = 6681 = 7025 = 7729

Лампа	Uн	Iн	Аналог
1G6	1.4	0.1	~ 1Н3С
6N7	6.3	0.8	= 6Н7С
6SN7	6.3	0.6	= 6Н8С
8SN7	8.4	0.45	~ 6Н8С
12SN7	12.6	0.3	~ 6Н8С
25SN7	25	0.15	~ 6Н8С
6CG7	6.3	0.6	# 6Н8С
8CG7	8.4	0.45
Аналоги:
6SN7 = 6SN7-GT = B65 = ECC32 = 6CC10 = 5692* = 6180
12SN7 = B36

Лампа	Uн	Iн	Аналог
ECC84	6.3	0.34	= 6Н14П
PCC84	7	0.3	~ 6Н14П
UCC84	21	0.1	~ 6Н14П
Аналоги:
ECC84 = E7019 = 6CW7

Лампа	Uн	Iн	Аналог
6J6	6.3	0.45	= 6Н15П
5J6	4.7	0.6	~ 6Н15П
9J6	9.5	0.3	~ 6Н15П
19J6	18.9	0.15	~ 6Н15П
Аналоги:
6J6 = ECC91 = 6CC31 =6030* = 6099* = 6101* = 6535 = 6927*

ВЫХОДНЫЕ ПЕНТОДЫ

Лампа	Аналог
807	= Г-807
6AG7	= 6П9
6GB5A	= 6П20С

Лампа	Uн	Iн	Аналог
6F6	6.3	0.7	= 6Ф6С
6V6	6.3	0.45	= 6П6С
5V6	4.7	0.6	~ 6П6С
12V6	12.6	0.225	~ 6П6С
5992*	6.3	0.6	~ 6П6С
Аналоги:
6F6 = N63
6V6 = 6AY5 = 5871 = 7184 = 7408*

Лампа	Uн	Iн	Аналог
6L6	6.3	0.9	= 6П3С
6L50	6.3	1.0	# 6П7С
6BG6	6.3	0.9	= 6П7С
19BG6	18.9	0.3	~ 6П7С
25BG6	25	0.3	~ 6П7С
Аналоги:
6L6 = EL39 = 6CN5 = 1622 = 5881 = 5932* = 7581

Лампа	Uн	Iн	Аналог
EL34	6.3	1.5	= 6П27С
EL37	6.3	1.4	# 6П27С
Аналоги:
EL34 = E7032 = 6CA7 = E34L # KT-77
EL37 = N66

Лампа	Uн	Iн	Аналог
EL500	6.3	1.38	= 6П36С
PL500	27	0.3	~ 6П36С
XL500	14	0.6	~ 6П36С
Аналоги:
EL500 = 6GB5
PL500 = 28GB5
XL500 = 14GB5

Лампа	Uн	Iн	Аналог
EL36	6.3	1.25	= 6П31С
PL36	25	0.3	~ 6П31С
XL36	13	0.6	~ 6П31С
Аналоги:
EL36 = 6CM5
PL36 = E7040 = 25E5
XL36 = 13CM5

Лампа	Uн	Iн	Аналог
EL82	6.3	0.8	= 6П18П
PL82	16.5	0.3	~ 6П18П
Аналоги:
EL82 = E7039 = N329 = 6DY5
PL82 = E7042 = 16A5 = 16L40

Лампа	Uн	Iн	Аналог
EL84	6.3	0.76	= 6П14П
XL84	8	0.6	~ 6П14П
YL84	10	0.45	~ 6П14П
Аналоги:
EL84 = E84L* = E7035 = N709 = 6BQ5 = 6L40 = 7189
XL84 = 8BQ5

СТАБИЛИТРОНЫ

Лампа	Аналог
0А2	= СГ1П
0A3	= СГ2С
0B2	= СГ2П
0C2	+ СГ16П
0C3	= СГ3С
0D3	= СГ4С

Подробнее о +CubozoaRu

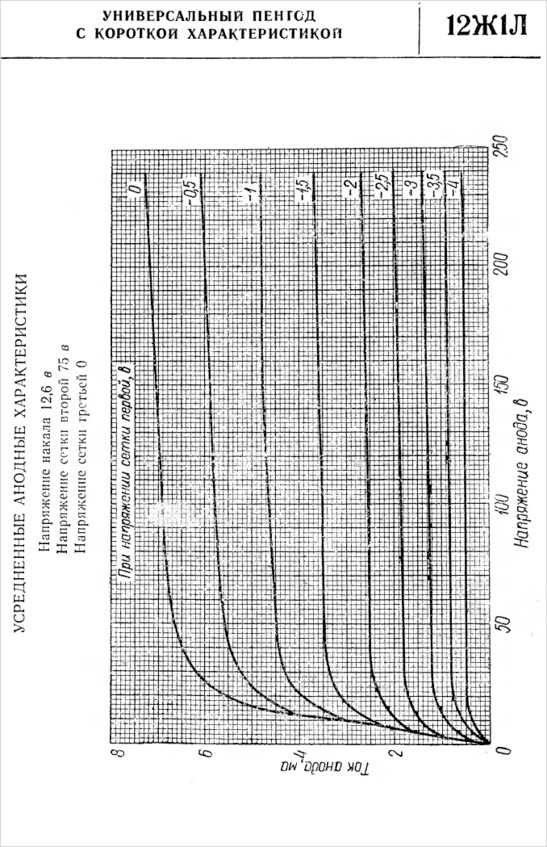

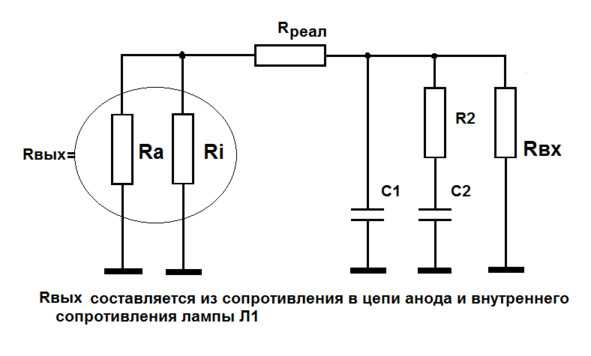

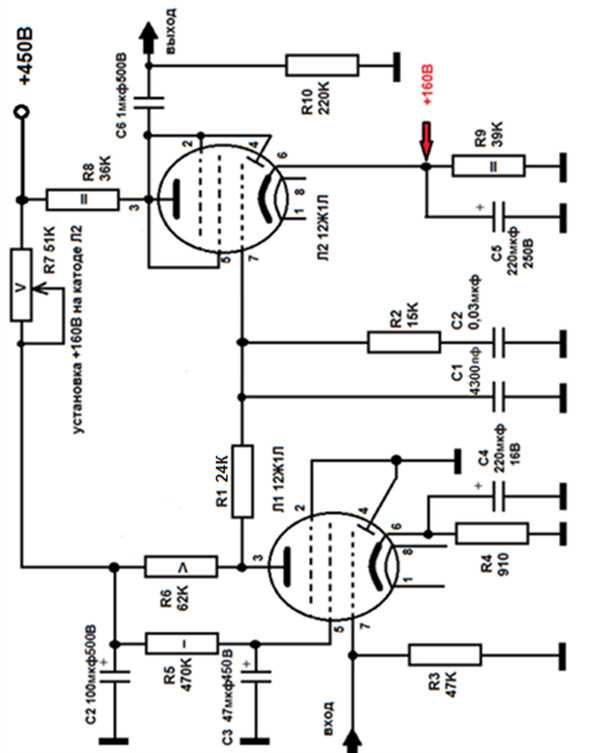

Список литературы, которая не помешает.

В.Ф.Власов. Электровакуумные приборы. Связьиздат. Москва.
1949г.

Г.С.Цыкин. Трансформаторы низкой частоты. Расчет и
конструирование. Связьиздат. Москва. 1937г.

С.Н.Кризе. Усилители низкой частоты. Связьиздат. Москва.
1948 г.

Р.Лэнди, Д.Дэвис и А.Альбрехт.Справочник радиоинженера.
Госэнергоиздат. М-Л. 1961 г. Трансформаторы усилительной и измерительной
аппаратуры. В.К.Кузнецов, Б.Г.Оркин, Ю.С.Русин. Энергия. Ленинград. 1969г.

А.М.Бройде, Ф.И.Тарасов. Справочник по электровакуумным и
полупроводниковым приборам. Госэнергоиздат, серия МРБ. Ростовское книжное
издательство. 1962 г. А.М.Бонч-Бруевич. Применение электронных ламп в
экспериментальной физике.Изд. 3-е. Госиздат технико-теоретической литературы.
Москва. 1965 г.

Приемно-усилительные лампы повышенной надежности.
Справочник.»Советское Радио». Москва. 1962 г.

Электровакуумные приборы.Справочник. Госэнергоиздат. М-Л. 1956
г.

Ю.А.Кацман. Электронные лампы. «Высшая школа». Москва.
1979 г.

Б.Б.Гурфинкель. Приемно-усилительные электронные лампы.
Госэнергоиздат. М-Л. 1949 г.

Г.С.Векслер. Электропитание спецаппаратуры (звуковой).
«Вищашкола». Киев. 1975 г.

Цыкин Г.С. Усилительные устройства. — Москва, «Связь»,
1971 г.

Каталог электронных ламп.Брудна. Й.Поустка. Госиздат тех.
лит. Прага. 1957 г.

Кроме указанных здесь источников, естественно, и те, что
приведены в статьях NN 1 и 2 «Вестника». В серии МРБ издательства «Энергия»
только что, в 1997 году вышла книжка Г.С.Гендина — «Высококачественные ламповые
усилители звуковой частоты». Рекомендуем!

А. Белканов, Вестник А.Р.А. №3
