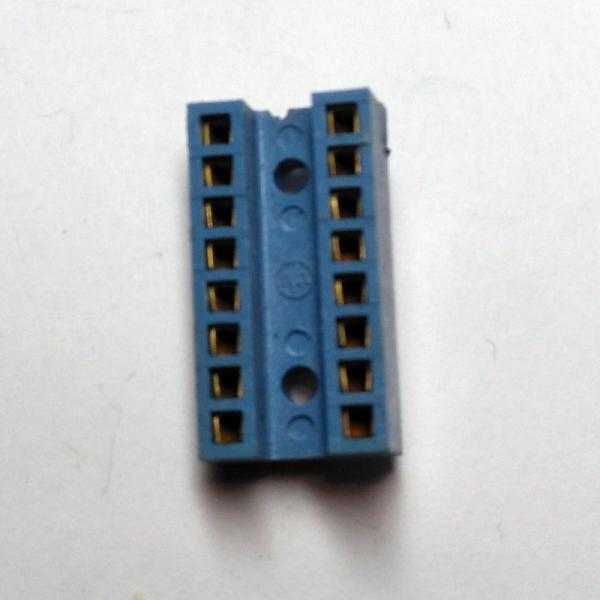

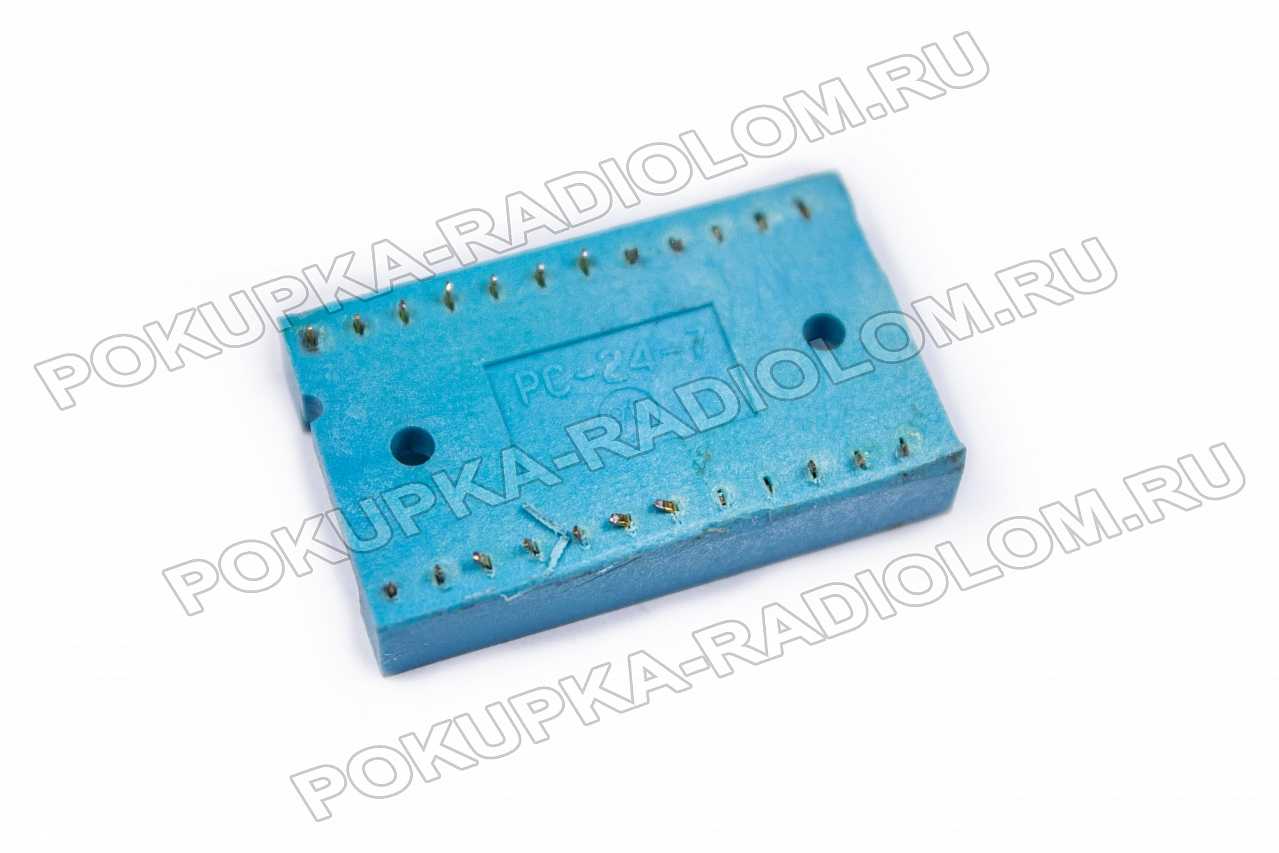

Разъем Р РС-24-7

Стандарт RS-232

Стандарт RS-232C определяет управляющие сигналы двухканального двунаправленного интерфейса, транспортировку данных, электрический интерфейс и типы разъемов. В стандарте рассмотрены синхронный и асинхронный режимы обмена первичного канала. Вторичный канал содержит минимальное количество управляющих сигналов, синхронный интерфейс для него недоступен. Функционально RS-232C можно считать подмножеством V.24 в сочетании с V.28 и эквивалентен стыку С2.

Активному состоянию сигнала включено и логической единице (mark) транспортируемых данных соответствует отрицательный потенциал (ниже -3 B), а состоянию выключено и логическому нулю (space) — положительный (выше +3 В).

На аппаратуре DTE принято ставить вилки DB-25P или DB-9P. Девятиштырьковые разъемы не содержат контактов для дополнительных сигналов, которые нужны для синхронного режима и второго канала. Раскладки разъемов приведены в таблице 2.

Таблица 2 — Разъемы интерфейса RS-232C

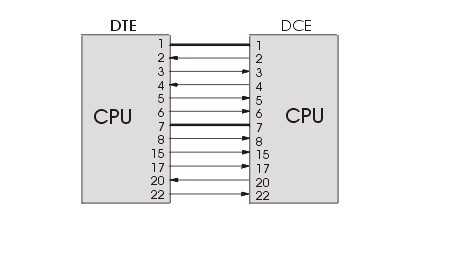

Разъёмы DCE могут присоединятся к разъемам DTE через переходные кабели с вилкой и розеткой, у которых контакты соединены один в один. Переходные кабели могут быть и переходниками с 9- на 25-штырьковые разъемы (рис.1).

Рисунок — 1

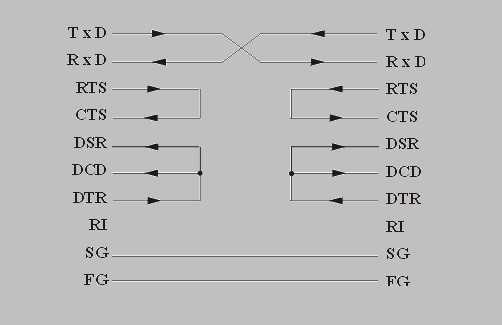

Если аппаратура DTE коннектится без модемов, то разъемы устройств соединяются между собой нуль-модемы кабелем, имеющих на обоих концах розетки контакты, которые соединяются перекрестно (рис.2).

Рисунок — 2, а- минимальный, б — полный

Распиновки кабелей RS-232

Условные обозначения:

• F — «мама»;
• M — «папа»;
• «-» — соединение;
• «х» — нет соединения;
• «+» — линии объединяются.

DTE 9 F <—> DCE 9 MСоединение прямое:

• 1 — 1
• 2 — 2
• 3 — 3
• …
• …
• 9 — 9

Примечание: Экраны соединяются.

DTE 9 F <—> DTE 9 F (Null-modem 9)Соединение:

• 1+7- 8
• 2 — 3
• 3 — 2
• 4 — 6
• 5 — 5
• 6 — 4
• 7+1 — 8
• 8 — 1+7

Примечание: 1 и 7 контакты на разъемах соединены между собой. 9 не используется. Экраны соединяются.

DTE 25 F <—> DCE 9 MСоединение:

• 2 — 3
• 3 — 2
• 4 — 7
• 5 — 8
• 6 — 6
• 7 — 5
• 8 — 1
• 20 — 4
• 22 – 9

Примечание: Остальные не используются. Экраны соединяются.

DTE 9 F <—> DCE 25 MСоединение:

• 1 — 8
• 2 — 3
• 3 — 2
• 4 — 20
• 5 — 7
• 6 — 6
• 7 — 4
• 8 — 5
• 9 — 22

Примечание: Остальные не используются. Экраны соединяются.

DTE 25 F <—> DCE 25 MСоединение прямое:

• 1 — 1
• 2 — 2
• 3 — 3
• 4 — 4
• …
• …
• 24 — 24
• 25 – 25

Примечание: Экраны соединяются.

DTE 25 F <—> DTE 25 F (Null-modem Универсальный 25)

Соединение:

• 1 — 1
• 2 — 3
• 3 — 2
• 4 — 5
• 5 — 4
• 6+8 — 20
• 7 — 7
• 20 — 6+8

Примечание: Остальные не используются. Экраны соединяются.

Заглушка на COM-порт 9 pin FСоединение:

• 2+3
• 1+6+4
• 7+8

Примечание: Остальные не используются.

Заглушка на COM-порт 25 pin FСоединение:

• 2+3
• 4+5
• 6+8+20

Примечание: Остальные не используются.

Последовательный интерфейс RS-232 — обзор стандарта

Порядок обмена по интерфейсу RS-232C:

• возможность передачи на значительно большие расстояния;
• гораздо более простой соединительный кабель.

Назначение сигналов следующее:

1. FG — защитное заземление (экран).
2. TxD — данные, передаваемые компьютером в последовательном коде (логика отрицательная).
3. RxD — данные, принимаемые компьютером в последовательном коде (логика отрицательная).
4. RTS — сигнал запроса передачи. Активен во все время передачи.
5. CTS — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.
6. DSR — готовность данных. Используется для задания режима модема.
7. SG — сигнальное заземление, нулевой провод.
8. DCD — обнаружение несущей данных (детектирование принимаемого сигнала).
9. DTR — готовность выходных данных.
10. RI — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

Обмен по RS-232C осуществляется с помощью обращений по специально выделенным для этого портам:

• COM1 (адреса 3F8h…3FFh, прерывание IRQ4);
• COM2 (адреса 2F8h…2FFh, прерывание IRQ3);
• COM3 (адреса 3F8h…3EFh, прерывание IRQ10);
• COM4 (адреса 2E8h…2EFh, прерывание IRQ11).

Стандарт CCITT V.24

Стандарт CCITT V.24 определяет последовательный интерфейс соединения аппаратуры, принимающей или передающей данные, к конечной аппаратуре каналов информации. Стандарт задает большой список цепей интерфейса и их назначение, а также протоколы соединений. Параметры сигналов определены в других стандартах: V.28 — двуполярная нессиметричная транспортировка (типа RS-232C), V.10 — несимметричная транспортировка с дифференциальными входами приемников (RS-423A), V.11 — симметричная транспортировка (RS-422/485).

Цепи V.24 имеют трехзначное цифровое определение. Название и назначение цепей наведены в таблице 1.

Таблица 1 — Назначение сигналов интерфейсов RS-232C/V.24

Интерфейс V.35

Интерфейс V.35 есть компромиссной сочетанием дифференциальной приема и передачи критичных сигналов данных и синхронизации и нессиметричной транспортировки управляющих сигналов. Дифференциальный передатчик в определении mark создает на проводе В уровень +0,35, а на проводе А — -0,2 В. В состоянии space уровни — обратные. Дифференциальный приемник может иметь чувствительность 0,01 В. Импеданс передатчиков и приемников 100 Ом. В интерфейсе реализован дорогой и большой 34-контактный разъем (рис.3). Назначение контактов V.35 наведено в табл.5. Иногда интерфейс V.35 ставится на обычный 25-штырьковый разъем.

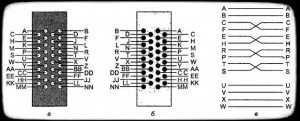

Рисунок — 3, а — розетка, б — вилка, в — кросс-кабель

Таблица 5 — Интерфейс V.35

Не назначены — —
