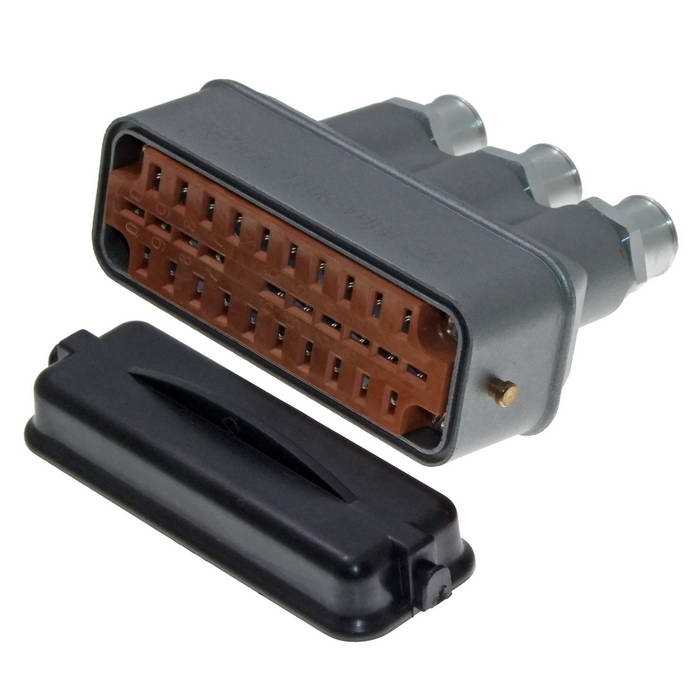

Разъем РП14-30 Кол гнезд

РП14-30 ЛО розетка разъём, соеденитель

Наименование РП14-30 ЛО розетка разъём, соединитель

Соединители электрические прямоугольные типа РП14 внутреннего монтажа, предназначены для работы в электрических цепях постоянного, переменного и импульсного токов

Описание:

Вилки и розетки имеют направляющие элементы-ловители, оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Соединители всеклиматического исполнения, имеющие кабельные корпуса, изготавливаются в пылебрызгозащитных (с уплотнительной прокладкой) корпусах. Для крепления кабеля в корпусе служит втулка. Контакты вилок и розеток – «плавающие».

Основные технические характеристики:

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Максимальное рабочее напряжение (амплитудное значение), В 800

Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, А 5

Сопротивление изоляции, мОм, не менее 50000

Сопротивление контактов, мОм, не более 3

Электрическая прочность изоляции, В, не менее 2550

СТОЙКОСТЬ К ВВФ

Климатическое исполнение по ГОСТ В 20.39.404-81 В, УХЛ

Температура окружающей среды при эксплуатации, °С:

Пониженное рабочее атмосферное давление, мм.рт.ст. 1×10-12

Повышенная влажность воздуха при t=35 °С, % 98

— в диапазоне частот, Гц 1—3000

— с ускорением, g 40

Гамма-процентная минимальная наработка до отказа, ч:

Число сочленений – расчленений 3000

Гамма-процентный срок сохраняемости, лет:

— при покрытии контактов серебром:

— при покрытии контактов химическим пассивированием:

Схема построения условного обозначения:

РП — тип соединителя: ручного сочленения (расчленения)

14 — порядковый номер разработки

5(10,16,30) — количество контактов

Л — наличие ловителей (направляющих штырей и втулок)

О — облегченный вариант изолятора

5 — покрытие рабочей части контактов:

без букв и цифр – серебром

5 – химическое окисное пассивное покрытие

В — всеклиматическое исполнение

Источник

РП14-30Л(ЛО) (РОЗЕТКА)(ВАРИАНТ 1), (90-92г.)»5″

Информация для заказа Номенклатурный номер 565610600

Показать весь текст

541 шт.

Цена зависит от количества. Укажите требуемое количество и вам будут предложены лучшие цены и условия поставки.

Цены указаны с НДС, наличие указано на 18.02.2022 09:11

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Разъемы РП14 – коннекторы ручного соединения прямоугольные внутреннего объемного монтажа, соединяют цепи с нагрузкой до 5А и 800В. Соединители имеют 5, 10, 16, 21 или 30 контактов, которые помещены в полимерный или металлический корпус с прямым или угловым выводом под кабель. Для улучшения качества соединения в конструкции разъемов предусмотрены направляющие и фиксирующие замки.

Технические характеристики Номинальное напряжение и ток на контакт: 800 В/5 А Сопротивление контактов: 0.003 Ом Покрытие контактов: олово-висмут, серебро Диапазон рабочих температур: -65…125oС

Система обозначений 1. РП14 2. 30 3. Л 4. О 5. В 1. Тип разъема: разъем ручного сочленения прямоугольный для внутреннего монтажа 2. Количество контактов: 5, 10, 16, 30 3. Особенности конструкции: О — облегченный вариант 4. Всеклиматическое исполнение
