Блоки в салоне
Блок в панели
Он находится в правом торце приборной панели, за защитной крышкой.

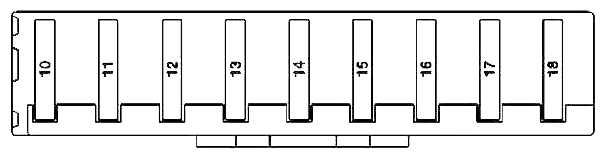

Схема
Описание
| 10 | 10A Электронный регулятор вентилятора усилителя |
| 11 | 5A Комбинация приборов |
| 12 | 15A Блок-панель управления KLA (система автомат. климат-контроля повышенной комфортности) |
| Блок-панель управления KLA (система автомат. климат-контроля повышенной комфортности) | |
| 13 | 5A Электронный модуль рулевой колонки |
| Верхняя блок-панель управления | |
| 14 | 7,5A Блок управления EZS |
| 15 | 5A Электронный компас |
| Блок управления мультимедийным интерфейсом | |
| 16 | Не используется |
| 17 | Не используется |
| 18 | Не используется |
Блок за аккумулятором

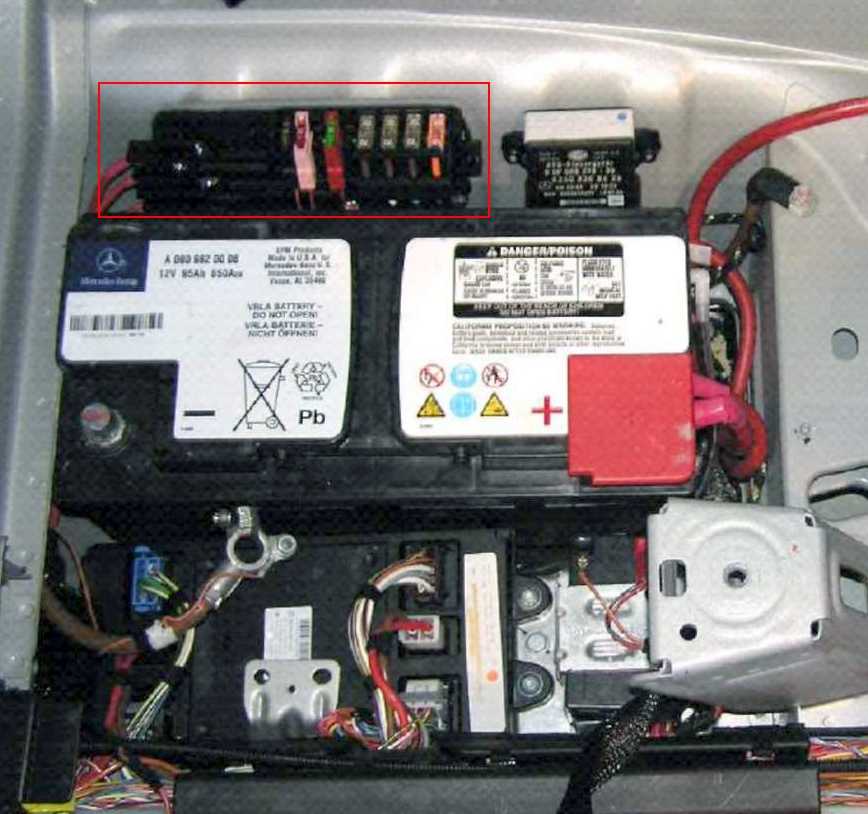

Под пассажирским сидением, с правой стороны, рядом с аккумулятором устанавливатеся ещё один блок с предохранителями.
Схема
Обозначение
| 78 | 100A До 30.6.09: Дополнительный подогреватель PTC |
| 150A До 2008, С 1.7.09: Дополнительный подогреватель PTC | |
| 79 | 60A Блок управления SAM задний |
| 80 | 60A Блок управления SAM задний |
| 81 | 40A Двигатели 642.820: Реле питания AdBlue |
| 150A С 1.7.09: Блок предохранителей и реле в моторном отсеке (кроме двигателей 642.820) | |
| 164.195 (ML 450 Hybrid): Реле вакуумного насоса (+) | |
| До 2008: Не используется | |
| 82 | 100A Блок предохранителей и реле в багажном отделении |
| 83 | 5A Блок управления системы определения массы пассажиров (США) |
| 84 | 10A Блок управления системой пассивной безопасности |
| 85 | 25A С 2009: Блок управления преобразователя DC/AC (гнездовая колодка 115 В) |
| 30A До 2008: Модуль сервопривода АКП для системы «DIRECT SELECT» | |
| 86 | 30A Блок предохранителей в передней панели |
| 87 | 30A Блок управления раздаточной коробки |
| 15A 164.195 (ML 450 Hybrid): Блок реле и предохранителей 2 моторного отсека | |
| 88 | 70A Блок управления SAM, передний |
| 89 | 70A Блок управления SAM, передний |
| 90 | 70A Блок управления SAM, передний |
| 91 | 40A С 2009: Блок рециркуляции воздуха климатической системы |
| До 2008: Регулятор вентилятора |
