Резистор МЛТ 1 характеристики

1.3.1. Линейные резисторы постоянного сопротивления

Проволочные резисторы

Основным элементом конструкций проволочных резисторов является проводящий элемент, состоящий из провода (изолированного или неизолированного), намотанного на изоляционный каркас.

Для обеспечения высоких эксплуатационных параметров проволочного резистора необходимо, чтобы проводящий материал обладал следующими свойствами: высокой стабильностью удельного сопротивления во времени, малым температурным коэффициентом сопротивления, высокой коррозионной устойчивостью, малой термо-ЭДС, способностью протягиваться в провод диаметром в десятые – сотые доли миллиметра. Комплексом перечисленных свойств обладают специальные сплавы на основе никеля, хрома, меди, марганца, а также сплавы на основе благородных металлов. Для изготовления проволочных резисторов используются сплавы никеля с хромом (Х15Н60, Х20Н80 и др.); медно-марганцевые и медно-никелевые сплавы (манганин и константан); палладиево-вольфрамовый сплав (80 % палладия, 20 % вольфрама); серебряно-палладиевый сплав (80 % серебра, 20 % палладия) и др. Более подробно проволочные резисторы описаны в учебной литературе /3/.

Непроволочные резисторы

К непроволочным резисторам постоянного сопротивления относятся углеродистые, металлопленочные, металлодиэлектрические, металлоокисные, полупроводниковые и пленочные композиционные. Рассмотрим некоторые особенности непроволочных резисторов различных типов.

Углеродистые резисторы.

Резистивный элемент таких резисторов представляет собой тонкую пленку пиролитического углерода (толщиной в десятые доли микрометра), полученного путем разложения углеводородов при высокой температуре в вакууме или в среде инертного газа, и осажденную на изоляционное основание. В качестве оснований углеродистых резисторов используются керамические стержни или трубки.

Углеродистые резисторы отличаются повышенной стабильностью параметров, низким уровнем шумов, небольшим отрицательным температурным коэффициентом, малой зависимостью сопротивления от частоты электрического поля и приложенного напряжения. Углеродистые резисторы предназначены для работы в импульсных схемах. Полупрецизионные резисторы работают в том же диапазоне температур, что и углеродистые резисторы БЛП. Высокочастотные углеродистые резисторы изготовляют в виде трубок, стержней, дисков, пластинок и т.п. Резисторы УНУ (углеродистые незащищенные ультравысокочастотные) рассчитаны на работу при температурах 210 – 400 К.

Резистивный элемент металлопленочных резисторов

представляет собой очень тонкую (десятые доли микрометра) токопроводящую пленку, осажденную на изоляционное основание, в качестве которого используют керамику, стекло, слоистые пластики, ситаллы и другие материалы.

Наиболее распространенные постоянные металлопленочные резисторы – резисторы типа МЛТ – имеют резистивный слой из металлосилициевых сплавов, состоящих из нескольких компонентов. Эти резисторы имеют примерно в 2 – 3 раза меньшие размеры, чем углеродистые резисторы типа ВС (в обычном исполнении), имеющие такую же номинальную мощность, обладают большей тепло- и влагостойкостью, более стабильны. Недостатком металлопленочных резисторов типа МЛТ является их низкая надежность, особенно при импульсной нагрузке, в результате перегрева в местах микронеоднородностей.

Промышленность выпускает ряд металлопленочных резисторов: МЛТ – металлопленочные лакированные теплостойкие, ОМЛТ – особые (с повышенной надежностью) металлопленочные лакированные теплостойкие, МТ – металлопленочные теплостойкие с повышенной механической прочностью, МУН – металлопленочные ультравысокочастотные незащищенные и др.

Металлодиэлектрические резисторы –

это резисторы по типу контактолов или керметов различного состава.

Металлоокисные резисторы

. В качестве электропроводящего слоя в них используется окись металла, чаще всего двуокись олова, нанесенная на поверхность керамического стержня. Металлоокисные резисторы отличаются большим постоянством параметров при воздействии переменных факторов внешней среды, по сравнению с металлопленочными.

Полупроводниковые резисторы

. Освоение промышленностью монокристаллических полупроводн

Описание резисторов МЛТ

Постоянный резистор применяется для обеспечения нормальной работы компонентов электрической схемы в качестве ограничителя тока, делителя напряжения, шунта или нагрузки, монтируется навесным монтажом.

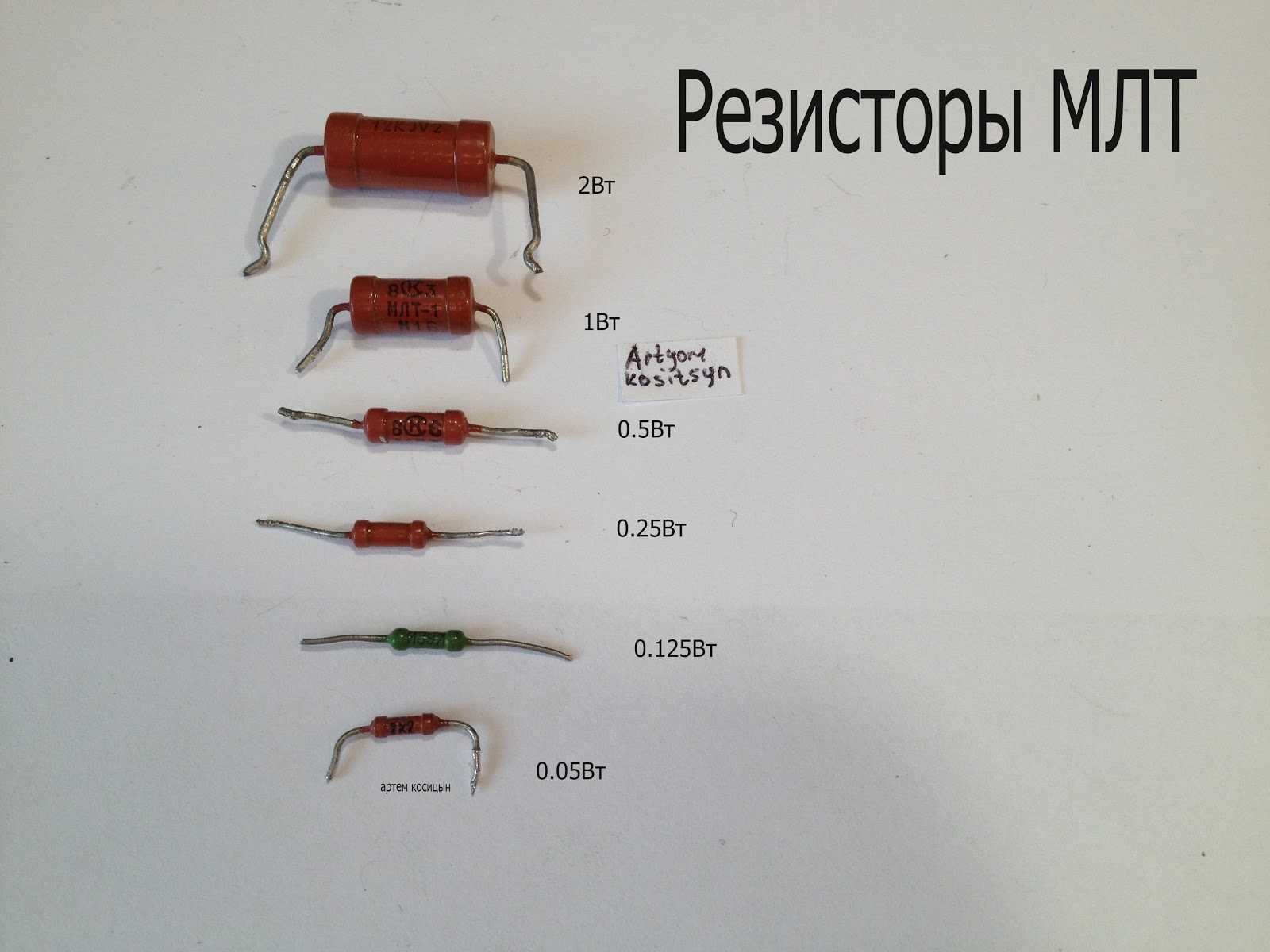

Как выглядят

Металлопленочный резистор состоит из керамической трубчатой основы с нанесенным на нее тонким слоем металлизированной пленки из специального резистивного материала. Величина номиналов сопротивления зависит от состава пленки и числа витков спирали, нарезанной на керамической основе.

По краям трубчатого основания надеты латунные колпачки с медными посеребренными проволочными выводами для монтажа в схему.

Для защиты от механических повреждений токоведущий слой покрыт влагостойкой органической эмалью с нанесенной на ней маркировкой.

Чаще всего эмалевое покрытие красного цвета с нанесенной на него буквенно-цифровой или цветовой маркировкой.

Какие особенности имеют

По способу изготовления резисторы МЛТ могут быть с нарезкой спиральной канавки и безнарезные. Наиболее надежными считаются безнарезные, омическое сопротивление которых до 2кОм.

Во время работы все резисторы нагреваются, рассеивая выделяющееся тепло. Расположение маломощных металлопленочных сопротивлений рядом с более мощными вызывает интенсивный нагрев и преждевременный выход элемента из строя – оптимальным считается расположение резистивных элементов на расстоянии двух диаметров между ними.

Эксплуатационный запас советских сопротивлений велик, однако они подвержены старению – при длительном хранении в отапливаемом помещении происходит окисление и кристаллизация проводящего слоя, отвердевание защитного покрытия.

Когда и кем производились

Металлопленочные резисторы выпускались с 1964 по 1993 годы – это были самые «ходовые» сопротивления в СССР, которые и сейчас используются многими радиолюбителями.

Заводы советской промышленности, занимающиеся выпуском металлопленочных резисторов – Нижегородский завод «Орбита» (сейчас НПО ЭРКОН), «Кермет» в Пензенской области.

Типы и виды устройства

Типов подстроечных резисторов на современном рынке множество. Это и неразборные подстроечные резисторы типа СП4-1, залитые эпоксидным компаундом, и предназначенные для аппаратуры оборонного назначения и подстроечные типа СП3-16б для вертикального монтажа на плату.

Будет интересно Обозначение дросселей на схеме

При изготовлении бытовой аппаратуры, на платы впаивают маленькие подстроечные резисторы, которые, кстати, могут по мощности достигать 0,5 ватт. В некоторых из них, например в СП3-19а, в качестве резистивного слоя применяется металлокерамика.

Есть и совсем простые подстроечные резисторы на основе лаковой пленки, такие как СП3-38 с открытым корпусом, уязвимые для влаги и пыли, и мощностью не более 0,25 ватт. Такие резисторы регулируются диэлектрической отверткой, дабы избежать случайного короткого замыкания. Такие простые резисторы часто встречаются в бытовой электронике, например в блоках питания мониторов.

Некоторые подстроечные резисторы имеют герметичный корпус, например R-16N2, они регулируются специальной отверткой, и являются более надежными, поскольку на резистивную дорожку не попадает пыль и не конденсируется влага.

Мощные трехваттные резисторы типа СП5-50МА в корпусе имеют отверстия для вентиляции, в них проводник намотан в форме тороида, а контактный ползунок скользит по нему при повороте ручки отверткой.

В некоторых телевизорах с ЭЛТ до сих пор можно встретить высоковольтные подстроечные резисторы, такие как НР1-9А, сопротивлением 68 МОм и номинальной мощностью 4 ватта. По сути, это набор металлокерамических резисторов в одном корпусе, а типичное рабочее напряжение для данного резистора составляет 8,5 кВ, при максимуме в 15 кВ. Сегодня подобные резисторы встроены в ТДКС.

В аналоговой аудиоаппаратуре можно встретить ползунковые или движковые переменные резисторы, типа СП3-23а, которые отвечают за регулировку громкости, тембра, баланса и т. д. Это линейные резисторы, которые бывают и сдвоенными, как например СП3-23б.
Как выглядят на схеме линейные резисторы.

Подстроечные многооборотные резисторы часто встречаются в электронной аппаратуре, в измерительных приборах и т. д. Их механизм позволяет точно регулировать сопротивление, и количество оборотов измеряется несколькими десятками.

Червячная передача делает возможным медленный поворот и плавное перемещение скользящего контакта по резистивной дорожке, благодаря чему схемы настраиваются очень и очень точно.

Например, подстроечный многооборотный резистор СП5-2ВБ настраивается именно посредством червячной передачи внутри корпуса, и для полного прохода всей резистивной дорожки нужно совершить 40 оборотов отверткой. Резисторы данного типа в разных модификациях имеют мощность от 0,125 до 1 ватта, и рассчитаны на 100 — 200 циклов регулировки.

Это далеко не полный обзор типов и видов детали. Как мы видим из предыдущего описания, подстроечные резисторы по своей сути близки к переменным, но строго говоря, ими не являются. В данном видеоролике кратко, но доходчиво рассказано о том, как переделать подстроечный резистор в переменный.

Пример выбора номинала резистора по стандартной цветовой маркировке

Рассмотрим на примере выбор номинала резистора по стандартной цветовой маркировкой для 4 полосок, чтобы проверить правильность выбора номинала резистора программой, возьмем пример из ГОСТ 28883-90, см.черт.1.

Теперь проверим правильность выбора номинала резистора с помощью программы «Резистор v2.2».

1. Выбираем «Цветовая маркировка».

2. Выбираем количество колец (полос).

3. Чтобы получить значение 27000 Ом с допуском ± 5%. Выбираем в первом столбце (первая цифра) – красный, второй столбец (вторая цифра) – фиолетовый, четвертый столбец (множитель) – оранжевый, пятый столбец (допуск) – золотой.

Как мы видим программа, правильно определяет номинал резистора. Значения сопротивлений и соответствующие им цвета приведены в таблице 1.

Как рассчитать мощность резистора в схеме

Чтобы рассчитать мощность резисторов в схеме, кроме сопротивления (R) необходимо знать силу тока (I). На основании этих данных можно рассчитать мощность. Формула обычная: P = I² * R. Квадрат силы тока умножить на сопротивление. Силу тока подставляем в Амперах, сопротивление — в Омах.

Схема последовательного соединения резисторов

Для примера рассмотрим схему на рисунке выше. Последовательное соединение сопротивлений характерно тем, что через каждый отдельный резистор цепи протекает одинаковый ток. Значит мощность сопротивлений будет одинаковой. Последовательно соединенные сопротивления просто суммируется: 200 Ом + 100 Ом + 51 Ом + 39 Ом = 390 Ом. Ток рассчитаем по формуле: I = U/R. Подставляем данные: I = 100 В / 390 Ом = 0,256 А.

По расчетным данным определяем суммарную мощность сопротивлений: P = 0,256² * 390 Ом = 25,549 Вт. Аналогично рассчитывается мощность каждого из резисторов. Например, рассчитаем мощность резистора R2 на схеме. Ток мы знаем, его номинал тоже. Получаем: 0,256А² * 100 Ом = 6,55 Вт. То есть, мощность этого резистора должна быть не ниже 7 Вт. Брать с более низкой мощностью точно не стоит — быстро перегорит. Если позволяет конструктив прибора, то можно поставить резистор большей мощности, например, на 10 Вт.

Есть резисторы серии МЛТ, в которых мощность рассеивания тепла указана сразу после названия серии без каких-либо букв. В данном случае — МЛТ-2 означает, что мощность этого экземпляра 2 Вт, а номинал 6,8 кОм.

При параллельном подключении расчет аналогичен. Нужно только правильно рассчитать ток, но это тема другой статьи. А формула расчета мощности резистора от типа соединения не зависит.

Современные резисторы

Обычно при появлении в разговоре темы о современных резисторах у собеседников начинает портиться настроение. А дело всё в том, что на них нет привычной всем буквенной или числовой маркировки. Определить их характеристики можно при наличии таблицы, но тратить при этом придется невероятно огромное количество времени, т.к. все параметры зашифрованы в различных цветах и расположениях полосок на конденсаторе.

Современный резистор с цветными полосками

Для определения характеристик этого элемента для начала необходимо его развернуть так, чтобы золотистая либо серебристая полоса оказалась по правую руку. При отсутствии таковой нужно посмотреть, к какой стороне ближе находятся несколько полос и развернуть, чтобы они оказались по левую руку.

Далее, определяется цвет двух первых полос, при этом каждый из них имеет своё цифровое обозначение. Полоска может быть:

Чёрная – 0;
Коричневая -1;
Красная – 2;
Оранжевая – 3;
Жёлтая – 4;
Зелёная – 5;
Синяя – 6;
Фиолетовая – 7;
Серая – 8;
Белая — 9 .

Ещё одна полоса покажет число нулей, необходимое к добавлению к цифрам, получившимся из первых двух. Итак, если полоса:

Чёрная – нет нулей;
Коричневая – 0 (1);
Красная – 00 (2);
Оранжевая – 000 (3);
Жёлтая – 0000 (4);
Зелёная – 00000 (5);
Синяя – 000000 (6);
Фиолетовая – 0000000 (7);
Серая – 00000000 (8);
Белая – 000000000 (9).

При условии, что полосок на резисторе не 3, а 4 (не считая серебристой или золотистой), то первые три – цифры, а 4-я – количество нулей.

Обычно на элементе 3 или 4 полосы, но бывает и 5-6. Начинать следует с более широкой, но иногда производитель не отмечает её. Находиться она будет ближе к выводу.

Но вообще, для того, чтобы определить технические характеристики резистора, проще обратиться к онлайн-калькулятору, который всегда можно найти в сети интернет. У многих радиолюбителей такие программы уже установлены в компьютерах. Останется лишь отметить нужные цвета и калькулятор определит все параметры.

SMD резисторы

Современные резисторы

Современный резистор с цветными полосками

Чёрная – 0;
Коричневая -1;
Красная – 2;
Оранжевая – 3;
Жёлтая – 4;
Зелёная – 5;
Синяя – 6;
Фиолетовая – 7;
Серая – 8;
Белая — 9 .

Чёрная – нет нулей;
Коричневая – 0 (1);
Красная – 00 (2);
Оранжевая – 000 (3);
Жёлтая – 0000 (4);
Зелёная – 00000 (5);
Синяя – 000000 (6);
Фиолетовая – 0000000 (7);
Серая – 00000000 (8);
Белая – 000000000 (9).

SMD резисторы

SMD – резисторы

Об этих компонентах можно говорить бесконечно. Самое интересное, что непонятно что человек видит перед собой – это несколько транзисторов, резисторов или ещё чего то. Но немного разобравшись в маркировках всё же можно понять и прочитать их характеристики.

Сложность в том, что элементы малого типоразмера (к примеру, 0402) вообще никак не обозначаются, т.к. практически невозможно нанести на них что либо. Smd компоненты, допуск которых составляет 10 % немного крупнее и обозначаются 3-мя числами, 2 начальных – это номинал, а 3-я – степень 10-ти.

К примеру, на резисторе проставлены цифры 332. Значит, сопротивление этого компонента будет равным 33х10 во второй степени Ом = 3300 Ом = 3.3 кОм.

Если допуск резистора от 1%, то маркируется он уже 4-хзначным числом, но при прочтении изменений никаких, так же последняя цифра обозначает степень 10-ти, ну а первые три – номинал.

Иногда можно встретить такую кодировку резисторов, как 000. Такие элементы имеют незначительное, почти нулевое сопротивление и используются в печатных платах в качестве обычных перемычек. Ведь аккуратнее смотрится такой смд компонент, чем кусок проводка.

Характеристики резисторов МЛТ

Постоянный резистор простой элемент – параметров у него не слишком много. Основные характеристики – номинальное сопротивление и мощность рассеивания.

Размеры

От размера резистора зависит его сопротивление и мощность – крупный элемент способен задержать больший поток электронов и меньше греется. Опытные электромеханики с первого взгляда могут отличить резистор большого номинала от маломощного.

Вид резистора	Размеры, мм	Масса, г не более
D	L	d	I
МЛТ-0,125	2,2	6,0	0,5	20	0,15
МЛТ-0,25	3,0	7,0	0,6	20	0,25
МЛТ-0,5	4,2	10,8	0,8	25	1,0
МЛТ-1	6,6	13,0	0,8	25	2,0
МЛТ-2	8,6	18,5	1,0	25	3,5

Номиналы

В электротехнике применяют ряды Е – номинальное сопротивление резисторов МЛТ будут соответствовать значениям ряда Е24 (отклонение от номинала не более 5%) и Е96 (отклонение от номинала не более 1%).

Предельные рабочие напряжения

Электрическая прочность – предельное рабочее напряжение, которое кратковременно прикладывается к выводам резистора без нарушения его работоспособности. Рассчитывается исходя из номинальной мощности резистора и его сопротивления по формуле: U=(P×R)/2.

Тип резистора	Номинальная мощность, Вт	Номинальное сопротивление	Предельные рабочие напряжения
МЛТ-0,125	0,125	8,2 Ом – 3,0 МОм	200
МЛТ-0,25	0,25	8,2 Ом – 5,1 МОм	250
МЛТ-0,5	0,5	1 Ом – 5,1 МОм	250
МЛТ-1	1	1Ом – 10МОм	500
МЛТ-2	2	1 Ом – 10 МОм	700

Зависимость допустимой мощности от температуры окружающей среды

В зависимости от температуры одна и та же мощность рассеивания может вызвать значительный нагрев сопротивления и в итоге разрушение места соединения резистора с выводами и локальный перегрев и плавление резистивного слоя.

Температурный коэффициент сопротивления

Под влиянием протекающего тока и внешней температуры сопротивление резистора меняется – сильное изменение может нарушить работу схемы. ТКС – показатель изменения сопротивления при изменении температуры на 1 градус.

Для металлопленочных сопротивлений ТКС при температуре окружающей среды:

От -60 до +25 градусов – ±0,0012.
От +25 до предельной:

до 10 кОм – ±0,0006;
от 11 кОм до 1 Мом – ± 0,0007;
более 1 Мом – ± 0,001.
