Конденсатор КМ-6-П33-470пф

От чего зависит содержание палладия других драгметаллов в конденсаторах

Различные предприятия, выпуская электронную продукцию, пользуются своими техническими нормативами. Содержание драгоценного металла в бескорпусном конденсаторе колеблется в пределах 0,2-1 мг. Встречаются партии, имеющие более высокие показатели. Радиодетали, применяемые в военной, атомной, космической, авиационной промышленности имеют максимальное содержание палладия, золота, серебра. Это обусловлено высокими требованиями к надежности, эксплуатационных характеристик. Специалисты нашей компании используют современные методики проверки, они точно определят количество присутствующего драгметалла, выполнять расчет стоимости, оформят все необходимые документы.

Преимущества работы с нашей компанией

Точное определение содержания драгметаллов в бескорпусных конденсаторах.
Высокий профессионализм персонала, бесплатные консультации.
Помощь клиентам при отгрузке, расчете, транспортировке во всех регионах страны.
Оплата в удобной для клиента форме.
Осуществление приема радиодеталей от частных и крупных компаний в любых объемах.

Воспользуйтесь автодозвоном для немедленной связи с администратором или заполните специальный формуляр на сайте. Мы ответим в течение пятнадцати минут.

Прочитать подробнее о принимаемых конденсаторах вы сможете на странице скупаемых конденсаторов

Если вы готовы сдать нам их — звоните нам в любое время 8-916-767-33-50, 8-926-950-37-66 или через контактную форму

КМ К10-26 (зелёные)

КМ конденсаторы К10-26-это следующая группа КМ керамических зеленых конденсаторов цена в прошлом году S0,756 за один грамм. Это редкие квадратные и прямоугольные КМ конденсаторы и одни из самых дешевых радиодеталей КМ этой группы. Нижний регистр маркировки нужны только для радиолюбителей, скупке эти данные не нужны

Есть К10-26 и остальное не важно!!! Встречаются очень редко и мало вообще их кто видел из собирателей на сдачу в драгметаллы. Ножки этих Км с одной стороны

адиоэлектронные компоненты КМ К10-26 (зелёные) необходимы для накапливания электрической энергии и быстрой ее передачи в подключенные контуры (цепи). Применяются такие керамические конденсаторы в устройствах с повышенными требованиями (военное, медицинское, измерительное оборудование). Корпус элемента К10-26 выполнен в виде прямоугольной или квадратной пластины небольшой толщины и окрашен в зеленый цвет, с нанесением соответствующей маркировки.

Скупка радиодеталей и радиолома

Конденсаторы представляет собой две пластины (электроды), разделенные между собой диэлектриком. Эти пластины называют обкладками. Это схема простейшего конденсатора. В производстве применяются многослойные конденсаторы, где много слоев обкладок и диэлектриков. Ёмкость конденсаторов изменяется в Фарадах. Названа так в честь физика из Англии М. Фарадея.

Керамические конденсаторы

Самые популярные — керамические конденсаторы КМ3,4,5,6 (конденсатор малогабаритный). В них наиболее высокое содержание платины и палладия. В зависимости от группы ТКЕ (температурный коэффициент емкости) содержание платины и палладия в конденсаторах разное.

Скупка конденсаторов

Когда цена на платину поднимается на лондонской бирже металлов, то все радиодетали с содержанием платины поднимаются в цене: реле, термопары и конечно же конденсаторы группы Н30, а если цена на бирже снижается, то и цена на радиодетали с содержание платины соответственно снижается. С палладием все тоже самое — когда цена на палладий растет, конденсаторы КМ5(Н90) и КМ6(Н90) поднимаются в цене, вместе с ними поднимаются в цене все детали содержащие палладий: резисторы, потенциометры и некоторые переключатели. Поэтому достаточно посмотреть на цены драгоценных металлов на лондонской бирже металлов и сразу ясно, что выгоднее продавать, а что лучше придержать.

Палладий и платина содержится не только в конденсаторах КМ, но и во многих других конденсаторах: К10-17,К10-23,К10-26,К10-43,К10-47, в конденсаторных сборках Б18, проходных фильтрах Б23-Б, в линиях задержки МЛЗ и во многих других радиокомпонентах (реле, резисторах, переключателях).

Подготовка конденсаторов к продаже

Если у вас есть конденсаторы КМ и вы хотите их продать максимально дорого, необходимо:

Обрезать выводы «под корень» (за медные выводы никто платить не будет).
Разделить конденсаторы по типу (КМ, К10-17,К10-26:) и цвету (рыжие, зеленые).
Рассортировать конденсаторы по ТКЕ (если вы не знаете, как это сделать, наши специалисты сделают выборку и определят среднюю цену самостоятельно).
Принести конденсаторы к нам в приемный пункт или отправить их почтой.

ООО «НОМИНАЛ» покупает любые конденсаторы, с любым содержание драгоценных металлов.

Наименование	Цена за 1 кг	Фото
КМ зеленые 5V	Прайс
КМ зеленые V	Прайс
КМ зеленые 5Н90	Прайс
КМ безкорпусные (отечественные)	Прайс
КМ зеленые 5Н30	Прайс
КМ 5Н30 68Н	Прайс
КМ зеленые 5D	Прайс
КМ 6Н90 рыжий	Прайс
КМ рыжий D, Н30	Прайс
КМ 1, 2 рыжие
КМ 6 рыжий Е	Прайс
КМ 6 рыжий V	Прайс
КМ 6 рыжий Н50	Прайс
КМ 6Н90 1мкф с годом	Прайс
КМ 6F 1мкф без года	Прайс
КМ 6Н90 0,68мкф с годом	Прайс
КМ 6F 0,68мкф без года	Прайс
КМ 6Н90 2.2мкф с годом	Прайс
К10-17А	Прайс
К10-17Б	Прайс
К10-43В (крупные)	Прайс
Б 18-…	Прайс
Б 18-11	Прайс
К10-23 Н30	Прайс
КМ «болгария»	Прайс
К10-47 25В, Н30, 1мкФ	Прайс
К10-47 50В, Н90, 2,2мкФ	Прайс
К10-47 50В, Н30, 1мкФ	Прайс
10-47 JF, 2,2мкФ	Прайс
К10-48	Прайс
Б23, 50В, 10А, 6,8мкф	Прайс
ЭТО большие	Прайс
ЭТО маленькие	Прайс
К 52-2 большие	Прайс
К 52-(2) большие	Прайс
К 52-2С, 5С	Прайс
К 52-2 маленькие	Прайс
К 52-2С, 5С маленькие	Прайс
К 52-1	Прайс
К 52-1М, БМ	Прайс
К 52-9	Прайс
К 53-1	Прайс
К 53-7	Прайс
К 53-18	Прайс
К 53-25	Прайс
К 53-28	Прайс
Танталовые конденсаторы импортного производства	Прайс
ЭТ,ЭТН	Прайс
К10-7,К10-62	Прайс

Технические параметры

Средняя масса таких КМ конденсаторов: от 0,5 граммов до 3 граммов. Номинальное рабочее напряжение: 50 – 250 В.Стандартные значения электрической емкости могут находиться в пределах 1,2 пФ/2,2 мкФ.Допустимое отклонение, указанных в маркировке, значений емкости: 2 – 80 %. эта информация может стоять на корпусе КМ конденсатора в сокращенном виде или записи.

Все они на фото, цифра например 6 стоит в начале 65F/1M5

Следующая группа с цифрой 1 или 2 светло-оранжевого цвета ( 1BAD Fm 68 или 2BB4F2m2 )маркировка 1 i 2 стоит в начале надписи.Маленькие снимаются с Советских телевизоров времен СССР шести программных и т.д. Низковольтные конденсаторы КМ группы 1, 2 (оранжевые) отличаются высокой стабильностью, малыми потерями в низкочастотных и высокочастотных цепях. Находят эти радиоэлементы в разной электронной технике, например, в оборудовании измерительного (вольтметры), медицинского, бытового назначения.

Пределы рабочего напряжения, в зависимости от модификации конденсаторов: 25 – 250 В.Возможная электрическая емкость, в зависимости от модификации конденсаторов: 1,2нФ – 2,2мкФ. Диапазон рабочих температур, в зависимости от модификации конденсаторов: от-65˚С до +155˚С.

Группас цифрой 1 или 2 светло-оранжевого цвета ( 1BAD Fm 68 или 2BB4F2m2 )маркировка 1 i 2 стоит в начале надписи

КМ 6Н90, 6V, 6М1500 (оранжевые)

Термостабильные конденсаторы КМ 6Н90 М68, 1М0 применяются в различной радиоэлектронной аппаратуре специального, медицинского, научно-исследовательского, бытового назначения. Корпус каждого элемента окрашен в оранжевый цвет и имеет однонаправленные контакты. Представленные конденсаторы впервые стали изготавливаться на Витебском ПО «Монолит» в 1977 году.

Еще одна группа рыжих КМ конденсаторов это 6H90 80-85 примерно года выпуска и таракотового цвета (определяем как рыжие 6V15nM и М 1500

КМ 6F 1m0 (оранжевый)

Дальше идет наша группа КМ керамических конденсаторов прилепленные к названию условно рыжих 6F 1MO ярко и бледно оранжевого цвета у3словно квадратном корпусе.

Конденсаторы КМ 6F 1m0 аккумуляция электрического заряда (энергии), что позволяет эффективно использовать их для сглаживания пульсаций выпрямленного напряжения в блоках питания, а также для разделения постоянной и переменной составляющей полезного сигнала в процессе его покаскадного преобразования в одном радиотехническом устройстве. Выпуск конденсаторов данного типа начался в 1977 году на Витебском ПО «Монолит». Корпус элемента похож на подушку и окрашен в оранжевый цвет, при этом, выводы пайки находятся с одной стороны угловой части конденсатора..

Особенности хранения

Танталовые конденсаторы способны сохранять рабочие характеристики в течение длительного времени. При соблюдении нужного режима (температура до +40°, относительная влажность 60%) конденсатор при длительном хранении теряет способность к пайке, сохраняя другие рабочие характеристики.

Общие рекомендации по продлению срока службы танталового конденсатора и повышению безопасности его эксплуатации:

Соблюдение требований техпроцессов;
Многоступенчатый контроль качества продукции;
Соблюдение условий хранения;
Выполнение требований к организации рабочего места для монтажа устройств на плату;
Соблюдение рекомендуемого температурного режима пайки;
Правильный выбор безопасных рабочих режимов;
Соблюдение требований по эксплуатации.

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость	Емкость	Емкость
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость	Емкость	Емкость
1622	16200	16,2	0,0162
4753	475000	475	0,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33H2 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код	Емкость	Напряжение
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Что такое конденсатор?

Прибор, который накапливает электроэнергию в виде электрических зарядов, называется конденсатором.

Количество электричества или электрический заряд в физике измеряют в кулонах (Кл). Электрическую ёмкость считают в фарадах (Ф).

Уединенный проводник электроёмкостью в 1 фараду — металлический шар с радиусом, равным 13 радиусам Солнца. Поэтому конденсатор включает в себя минимум 2 проводника, которые разделяет диэлектрик. В простых конструкциях прибора — бумага.

Работа конденсатора в цепи постоянного тока осуществляется при включении и выключении питания.Только в переходные моменты меняется потенциал на обкладках.

Конденсатор в цепи переменного тока перезаряжается с частотой, равной частоте напряжения источника питания. В результате непрерывных зарядов и разрядов ток проходит через элемент. Выше частота — быстрее перезаряжается прибор.

Сопротивление цепи с конденсатором зависит от частоты тока. При нулевой частоте постоянного тока величина сопротивления стремится к бесконечности. С увеличением частоты переменного тока сопротивление уменьшается.

Применение

Главная сфера применения — это работа в цепях импульсного, переменного и постоянного тока. Их можно использовать в любой аппаратуре: системы связи, бытовая, научная и измерительная техника, промышленное оборудование — и это далеко не полный список возможного применения. Как в работе не перепутать конденсаторы КМ? Маркировка данного вида устройств осуществляется непосредственно на них и представлена буквенно-численным индексом. Поэтому, если есть желание приобрести один такой приборчик, то необходимо сначала найти, как он обозначается и как выглядит. Когда этот этап пройден, то следует отправиться в магазин радиотехники или на рынок, чтобы уже там найти конденсатор, похожий по виду и соответствующий указанной маркировке.

Применение

Конденсаторы применяются почти во всех областях электротехники. Перечислим лишь некоторые из них:

построение цепей обратной связи, фильтров, колебательных контуров;
использование в качестве элемента памяти;
для компенсации реактивной мощности;
для реализации логики в некоторых видах защит;
в качестве датчика для измерения уровня жидкости;
для запуска электродвигателей в однофазных сетях переменного тока.

С помощью этого радиоэлектронного элемента можно получать импульсы большой мощности, что используется, например, в фотовспышках, в системах зажигания карбюраторных двигателей.

Конденсаторы постоянной емкости

Конденсаторы постоянной емкости применяют в различных схемах для разделения переменной и постоянной составляющих тока и сглаживания пульсации напряжений выпрямителя. В сочетании с другими элементами схем конденсаторы образуют резонансные контуры, широко используемые в радиоаппаратуре. Конденсаторы постоянной емкости классифицируют по величине номинальной емкости, классу точности, номинальному рабочему напряжению, назначению, материалу диэлектрика и по конструктивным признакам.

Номинальные величины емкостей конденсаторов установлены ГОСТ 2519 — 60. При изготовлении конденсаторов действительное значение емкости отличается от номинального, обозначенного в маркировке. Допустимое отклонение емкости от номинального называется допуском. По этому принципу все конденсаторы разделяют на пять классов: 0, 1, II, III, IV, допуски их соответственно составляют ±2%; ±5%; ±10%; ±20% и от — 20 до + 50%.

В зависимости от назначения различают контурные, разделительные, блокировочные и фильтровые конденсаторы. По материалу диэлектрика конденсаторы делят на слюдяные, керамические, бумажные, металлобумажные, бумаго-масляные, пленочные, стеклоэмалевые, стеклокерамические, электролитические, воздушные, вакуумные, газонаполненные. По конструктивному признаку конденсаторы подразделяют на трубчатые, дисковые, бочоночные, горшковые, опрессованные и герметизированные, плоские и цилиндрические и т. д.

Независимо от вида конденсатор характеризуется рабочим напряжением. Рабочим напряжением называется напряжение, под которым обкладки конденсатора могут длительно находиться без пробоя разделяющего их диэлектрика. Рабочее напряжение выражают в вольтах. Большое значение для нормальной работы конденсатора имеет сопротивление его изоляции. При малом сопротивлении изоляции возникают утечки, нарушающие нормальную работу схемы. Потери в конденсаторе характеризуются тангенсом угла диэлектрических потерь, выражающим отношение мощности активных потерь к реактивной мощности конденсатора.

В маломощных конденсаторах потери энергии в основном вызываются проводимостью диэлектрика и диэлектрическим гистерезисом, т. е. потерями на поворот полярных молекул в направлении поля при приложении напряжения к обкладкам. Потери в обкладках и выводах малы, поэтому ими обычно пренебрегают. Одной из важнейших характеристик конденсатора является стабильность — неизменность величины емкости конденсатора во время работы. Изменение емкости может быть как временным, так и необратимым. Основным фактором, влияющим на стабильность емкости конденсатора, является воздействие температуры окружающей среды и нагрев конденсатора за счет рассеиваемой на нем мощности. При повышении температуры увеличиваются геометрические размеры материала, что и влечет за собой временное (до возвращения температуры к первоначальному значению) изменение емкости.

Для чего в конденсаторы добавляли драгметаллы?

Многие люди не понимают того расточительства, которое позволяли себе советские инженеры, добавляя в радиодетали драгоценные металлы. Если говорить о физических и химических свойствах золота и серебра, то они достаточно инертные металлы в химическом смысле. В реакции они вступают с трудом, поэтому они практически не подвергаются коррозии. При этом эти два драгметалла прекрасно проводят электрический ток.

Продать конденсаторы

Палладий и платина более химически активные, поэтому они часто используются в катализаторах в химической промышленности. Но их тоже применяли при производстве радиодеталей. Более того, они использовались для того, чтобы заменить золото и серебро, которые в советские времена стоили гораздо дешевле золота, а палладий вообще имел цену цветного металла.

Это в наше время палладий стоит почти в два раза дороже золота, и цена не этот драгметалл постоянно растет, что сильно влияет на стоимость химических катализаторов в мире. Еще пять лет назад конденсаторы, в которых был только палладий, просто выбрасывали – процесс получения из конденсаторов драгоценного палладия стоил гораздо дороже стоимости чистого палладия, который можно было получить из радиодеталей. Именно поэтому драгметаллы в радиодеталях использовались часто, но в малых количествах. Практически во всех радиодеталях советского производства обязательно присутствовало серебро.

Благородные металлы не окисляются, не подвергаются коррозии, и прекрасно проводят электрический ток. Кроме этого, и золото, и серебро можно без труда нанести тончайшей пленкой на любые медные контакты, тем самым увеличив многократно их срок службы.

Именно поэтому радиодетали с драгметаллом можно встретить повсюду во всей советской электронике – и специального назначения, как измерительные приборы и военная техника, так и в бытовых приборах, как телевизоры и магнитофоны.

Принцип работы конденсаторов

При подсоединении цепи к источнику электрического тока через конденсатор начинает течь электрический ток. В начале прохождения тока через конденсатор его сила имеет максимальное значение, а напряжение – минимальное. По мере накопления устройством заряда сила тока падает до полного исчезновения, а напряжение увеличивается.

В процессе накопления заряда электроны скапливаются на одной пластинке, а положительные ионы – на другой. Между пластинами заряд не перетекает из-за присутствия диэлектрика. Так устройство накапливает заряд. Это явление называется накоплением электрических зарядов, а конденсатор –накопителем электрического поля.

Небольшие замечания и советы по работе с конденсаторами

Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.

Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).

Технические параметры

Все они на фото, цифра например 6 стоит в начале 65F/1M5

Группас цифрой 1 или 2 светло-оранжевого цвета ( 1BAD Fm 68 или 2BB4F2m2 )маркировка 1 i 2 стоит в начале надписи

КМ 6Н90, 6V, 6М1500 (оранжевые)

КМ 6F 1m0 (оранжевый)

КМ Н30 (зелёные)

Итак следующая группа зеленых керамических КМ конденсаторов — это группа H30 продавались в 2022 году за S1.316 за один грамм. На всех этих конденсаторах стоит маркировка Н30, по этому они и относятся к этой группе.

Конденсаторы керамического исполнения КМ Н30 (зелёные) были разработаны и поставлены на массовое производство в 1970-х годах с целью их использования в радиоэлектронной аппаратуре для сглаживания пульсаций постоянного напряжения, а также для работы в составе низкочастотных и высокочастотных фильтров. Внешний вид конденсаторов представляет собой тонкие пластины квадратной или прямоугольной формы, при этом контакты могут располагаться как в одном, так и в противоположном направлении.

Маркировка конденсаторов с помощью численно-буквенного кода.

Маркировка конденсаторов может указывать на следующие параметры: Тип конденсатора, его номинальную емкость, допустимое отклонение емкости, Температурный Коэффициент Емкости(ТКЕ), номинальное напряжение работы.

Порядок маркировки может быть разным — первой строкой может стоять номинальное напряжение, ТКЕ или фирменный знак производителя. ТКЕ может отсутствовать вовсе, номинальное напряжение тоже указываются не всегда! Практически всегда имеется маркировка номинальной емкости. Что касается емкости, то имеются различные способы ее знаковой кодировки. 1. Маркировка емкости с помощью трех цифр. При такой маркировке первые две цифры указывают на значение емкости в пикофарадах, а последняя на разрядность, т. е. количество нулей, которых к первым двум цифрам необходимо добавить. Но если последняя цифра — «9» происходит деление на 10.

Код	Емкость(пФ)	Емкость(нФ)	Емкость(мкФ)
109	1,0(пФ)	0,001(нФ)	0,000001(мкФ)
159	1,5(пФ)	0,0015(нФ)	0,0000015(мкФ)
229	2,2(пФ)	0,0022(нФ)	0,0000022(мкФ)
339	3,3(пФ)	0,0033(нФ)	0,0000033(мкФ)
479	4,7(пФ)	0,0047(нФ)	0,0000047(мкФ)
689	6,8(пФ)	0,0068(нФ)	0,0000068(мкФ)
100	10(пФ)	0,01(нФ)	0,00001(мкФ)
150	15(пФ)	0,015(нФ)	0,000015(мкФ)
220	22(пФ)	0,022(нФ)	0,000022(мкФ)
330	33(пФ)	0,033(нФ)	0,000033(мкФ)
470	47(пФ)	0,047(нФ)	0,000047(мкФ)
680	68(пФ)	0,068(нФ)	0,000068(мкФ)
101	100(пФ)	0,1(нФ)	0,0001(мкФ)
151	150(пФ)	0,15(нФ)	0,00015(мкФ)
221	220(пФ)	0,22(нФ)	0,00022(мкФ)
331	330(пФ)	0,33(нФ)	0,00033(мкФ)
471	470(пФ)	0,47(нФ)	0,00047(мкФ)
681	680(пФ)	0,68(нФ)	0,00068(мкФ)
102	1000(пФ)	1(нФ)	0,001(мкФ)
152	1500(пФ)	1,5(нФ)	0,0015(мкФ)
222	2200(пФ)	2,2(нФ)	0,0022(мкФ)
332	3300(пФ)	3,3(нФ)	0,0033(мкФ)
472	4700(пФ)	4,7(нФ)	0,0047(мкФ)
682	6800(пФ)	6,8(нФ)	0,0068(мкФ)
103	10000(пФ)	10(нФ)	0,01(мкФ)
153	15000(пФ)	15(нФ)	0,015(мкФ)
223	22000(пФ)	22(нФ)	0,022(мкФ)
333	33000(пФ)	33(нФ)	0,033(мкФ)
473	47000(пФ)	47(нФ)	0,047(мкФ)
683	68000(пФ)	68(нФ)	0,068(мкФ)
104	100000(пФ)	100(нФ)	0,1(мкФ)
154	150000(пФ)	150(нФ)	0,15(мкФ)
224	220000(пФ)	220(нФ)	0,22(мкФ)
334	330000(пФ)	330(нФ)	0,33(мкФ)
474	470000(пФ)	470(нФ)	0,47(мкФ)
684	680000(пФ)	680(нФ)	0,68(мкФ)
105	1000000(пФ)	1000(нФ)	1,0(мкФ)

2. Второй вариант — маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ.

Код	Емкость(мкФ)
µ1	0,1
µ47	0,47
1	1,0
4µ7	4,7
10µ	10,0
100µ	100,0

3.Третий вариант.

Код	Емкость(мкФ)
p10	0,1пФ
Ip5	0,47пФ
332p	332пФ
1HO или 1no	1нФ
15H или 15no	15,0нФ
33H2 или 33n2	33,2нФ
590H или 590n	590нФ
m15	0,15МкФ
1m5	1,5мкФ
33m2	33,2мкФ
330m	330мкФ
10m	10,0мкФ

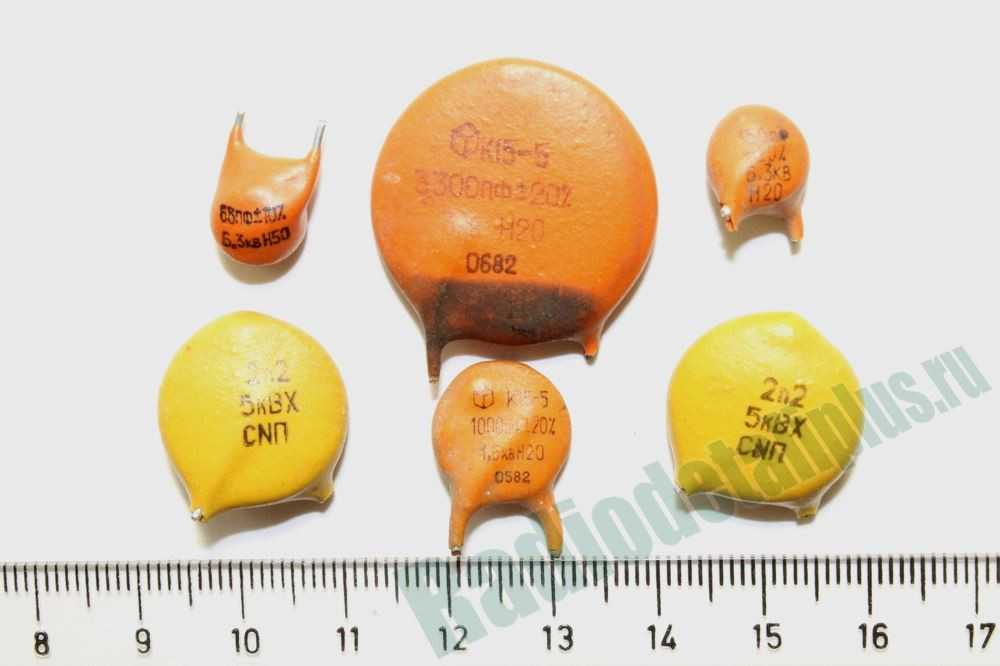

У советских конденсаторов вместо латинской «р» ставилось «п».

Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим емкость(той же строкой).

Буквенное обозначение	Допуск(%)
B	± 0,1
C	± 0,25
D	± 0,5
F	± 1
G	± 2
J	± 5
K	± 10
M	± 20
N	± 30
Q	-10…+30
T	-10…+50
Y	-10…+100
S	-20…+50
Z	-20…+80

Далее, может следовать(а может и отсутствовать!) маркировка Температурного Коэффициента Емкости(ТКЕ). Для конденсаторов с ненормируемым ТКЕ кодировка производится с помощью букв.

Допуск при -60²…+85²(%) обозначение	Буквенный код
± 10	B
± 20	Z
± 30	D
± 50	X
± 70	E
± 90	F

Конденсаторы с линейной зависимостью от температуры.

ТКЕ(ppm/²C)	Буквенный код
100(+130….-49)	A
33	N
0(+30….-47)	C
-33(+30….-80)	H
-75(+30….-80)	L
-150(+30….-105)	P
-220(+30….-120)	R
-330(+60….-180)	S
-470(+60….-210)	T
-750(+120….-330)	U
-500(-250….-670)	V
-2200	K

Далее следует напряжение в вольтах, чаще всего — в виде обычного числа. Например, конденсатор на этой картинке промаркирован двумя строчками. Первая(104J) — означает, что его емкость составляет 0,1мкФ(104), допустимое отклонение емкости не превышает ± 5%(J). Вторая(100V) — напряжение в вольтах.

Кроме того, напряжение конденсаторов может быть так же, закодировано с помощью букв(см. таблицу ниже).

Напряжение (В)	Буквеный код
1	I
1,6	R
3,2	A
4	C
6,3	B
10	D
16	E
20	F
25	G
32	H
40	C
50	J
63	K
80	L
100	N
125	P
160	Q
200	Z
250	W
315	X
400	Y
450	U
500	V
