Трехзначная нумерация резисторов с допуском 2%, 5% и 10%
Если на корпус прибора нанесено три символа, это означает, что резистор имеет точность от 2% до 10 %. Существует два варианта трехзначной маркировки электронных компонентов – полностью цифровое и цифробуквенное обозначение.
Три цифры
В большинстве случаев маркировка состоит из трех цифр XYZ. Они обозначают сопротивление в виде XY⋅10Z. Пример подобного обозначения – 332. Первые два разряда означают 33 Ома, а третья – степень, в которую надо возвести число 10, а потом умножить на 33. Попросту это означает количество нулей, которых надо приписать справа к первым двум числам. В данном случае маркировка означает 3300 Ом = 3,3 кОм. Если третья цифра – ноль, то и приписывать не надо ничего (10=1). Так, маркировка 100 означает 10 Ом (10×1). Десятичные множители меньше единицы (0,1 или 0,01) в данной системе отсутствуют.
Две цифры и буква R
Если в маркировке используется литера R, это означает, что его сопротивление меньше 10 Ом, и значение не равно целому количеству Ом. Буквенный символ обозначает положение десятичной запятой. Общий вид маркировки может быть 3R3=3,3 Ом или 0R5=0,5 Ом.
Четырехзначная нумерация резисторов
Трех символов не всегда достаточно для маркировки электронных компонентов. В некоторых случаях приходится наносить дополнительные символы. Приборам, точность которых составляет 1 % или выше, мантиссы из двух цифр недостаточно. Их обозначают цифровым кодом в виде WXYZ, а значение сопротивления будет WXY⋅10Z. Здесь Z также означает, сколько нулей надо приписать справа. Так, для маркировки 7992 к числу 799 надо приписать два нуля. В итоге получится 79900 Ом=79,9 кОм.
Для значений меньше 1 Ом
Если номинал однопроцентного резистора 1 Ом или менее, то трех символов также недостаточно для маркировки его сопротивления. Поэтому применяется четырехзначное обозначение. Ноль не обозначается для экономии места, на первом месте символ десятичной запятой, после него идут три цифры, обозначающие сопротивление. Если на корпусе имеется маркировка R100, это означает, что это однопроцентный резистор с номиналом 0,1 Ом.
Разновидности
Все терморезисторы классифицируют по типу нагрева: прямой и косвенный. Для прямого подогрева используется ток цепи, в которую включен терморезистор. Косвенный подогрев создают сторонние участки схемы или тепловые элементы.
Пример терморезистора прямого подогрева показан на рис. 6.
Рис. 6. Терморезисторы прямого подогрева
Также, в зависимости от того – повышается или понижается сопротивление при нагревании резистивного элемента, различают термисторы двух видов:с отрицательным ТКС и терморезисторы с положительным коэффициентом сопротивления.

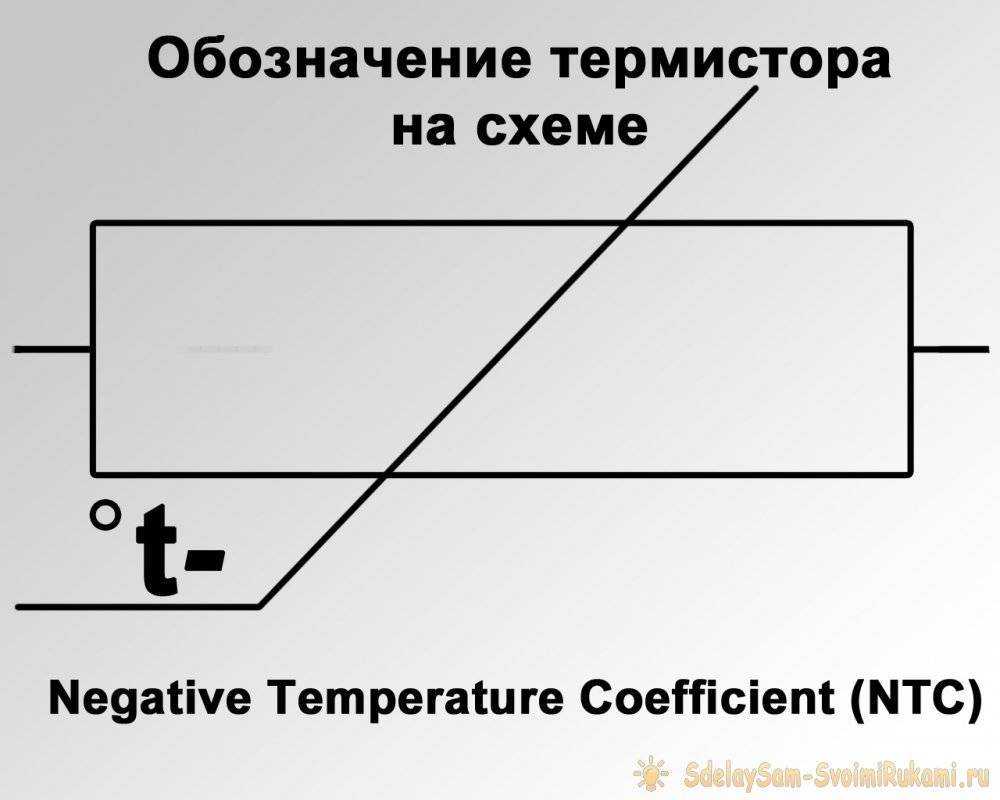

NTC.

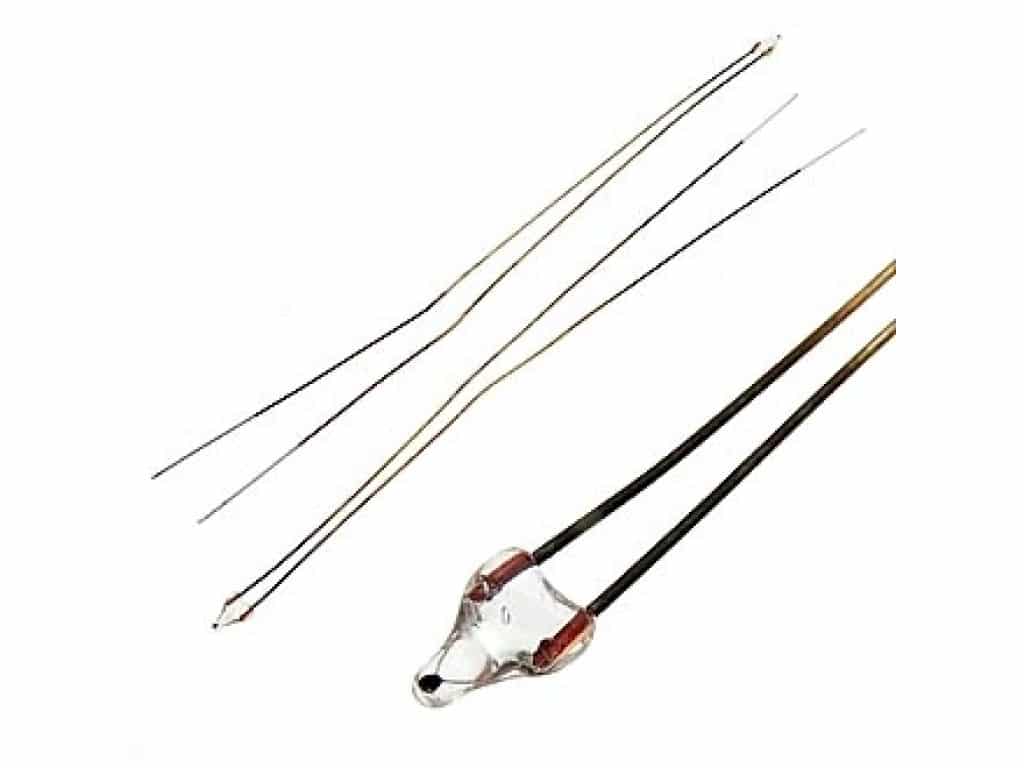

Полупроводниковые модели (термисторы) обладают отрицательным коэффициентом температурного сопротивления. Это значит, что они уменьшают номинальное сопротивление (показания при 25 ºC), в результате нагрева. Температурный коэффициент показывает, на сколько процентов уменьшается сопротивление резистивного элемента при повышении температуры нагрева на 1 ºC.
Термисторы NTC с отрицательным коэффициентом обычно применяются в диапазоне рабочих температур от 25 ºC до 200 ºC. Для температур свыше 600 ºC применяют термопары.
PTC.
Терморезисторы типа PTC обладают положительными температурными коэффициентами. Эти PTC-термисторы часто именуют позисторами, чтобы подчеркнуть положительность температурного коэффициента. Под этим термином мы понимаем терморезистор, сопротивление которого возрастает с ростом температуры.
