Пускатель на 220 В

Пускатели с управляющими катушками на 220 В являются одними из самых распространённых. Для срабатывания на них достаточно подключить обычное сетевое напряжение, например, из бытовой розетки.

Такое свойство позволяет удобно использовать магнитный пускатель ПМЕ211 на 220 В в маломощных однофазных сетях или устройствах релейной защиты и автоматики. При электромонтаже, как правило, управляющая кнопка прерывает именно фазный провод. Делается это из соображений безопасности. Типичная схема включения двигателя при помощи магнитного пускателя на 220 В представлена ниже.

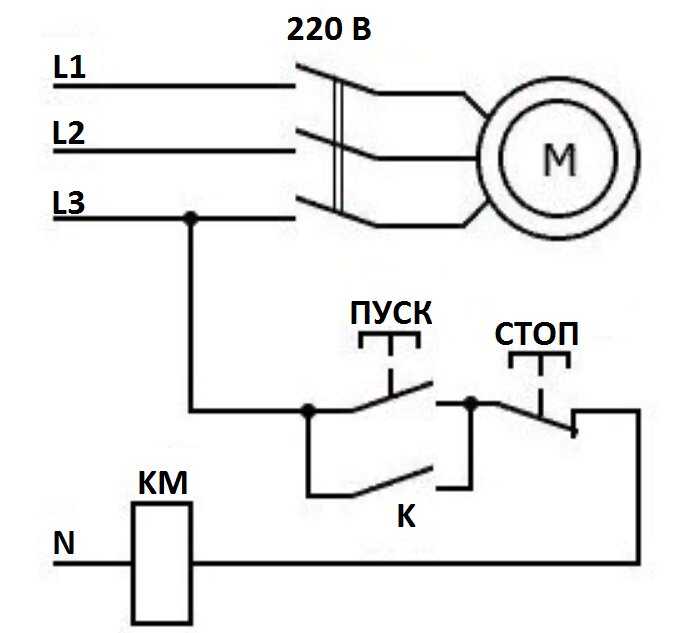

Схема включения пускателя на 220 В

Величины электромагнитных аппаратов

Для надежной и бесперебойной работы электродвигателей требуется, чтобы схема подключения управления содержала пускатель с соответствующими характеристиками. По току нагрузки существует восемь величин малогабаритных контакторов.

Их различают в таком порядке:

нулевая линейка содержит пускатели, рассчитанные на ток нагрузки до 6,3А;
первая величина – у электромагнитных аппаратов, имеющих силовые контакты до 10А;
под второй величиной надо понимать, что пускатель способен эксплуатироваться в схемах, где Iнагр=25А;
третью позицию занимают малогабаритные пускатели для электрических агрегатов с Iнагр=40А;
четвертую ступень занимают пускатели, способные коммутировать ток до 63А;
пятая величина – у пускателей для токов до 100А;
на шестой ступени находятся малогабаритные контакторы для схем с током нагрузки до 160А;
на седьмой позиции находятся аппараты, рассчитанные на ток до 250А.

При расчете величины принято считать по умолчанию, что магнитный контактор работает на напряжении 380 В, а также имеет по параметрам рабочий режим АС-3.

Уникальные свойства радиотехнического серебра

Практически во всех радиодеталях содержится серебро, которое можно извлечь вне зависимости от пробы. Наибольшая концентрация вещества имеется в устройствах, произведенных в СССР.

Продать техническое серебро

Драгоценный металл уникален своими техническими и эксплуатационными характеристиками, благодаря которым он получил широкое распространение в радиостроении. Это мягкий, пластичный материал, который легко поддается обработке, хорошо плавится, режется, прокатывается и куется. Серебро также используется в сплавах с другими металлами. Полученные соединения имеют низкое электрическое сопротивление, оставаясь при этом хорошими электро- и теплопроводниками.

Радиодетали, содержащие золото

Золотоносные месторождения разрабатывают, если содержание драгоценного элемента хотя бы 1 грамм на тонну породы. В одной микросхеме желтого металла от 1-го до 5-ти процентов. Золотом покрыты выводы детали, заключенные в керамический корпус.

Если он сделан из пластмассы, содержание ценного сырья меньше, — от 0,2 до 1-го процента. В транзисторах драгоценного элемента около 2-х процентов. Из золота сделана подложка, расположенная под проводником.

Но, все рекорды бьют конденсаторы. Их размеры примерно равны банке объемом три литра. В одной такой детали примерно 8 граммов желтого металла. К тому же, еще и 50 граммов серебра. Однако, дорогостоящей начинкой снабжены только конденсаторы, применявшиеся в военной технике – генераторах и станциях передачи радио-сигнала.

Немного золота можно извлечь и из радиоламп. Драгоценный элемент нанесен на сетку, расположенную близ катода. Последний, при работе лампы, нагревает сетку. Под действием тепла она начинает выделять электроны. Это нарушает работу товара.

Поэтому, и нужно покрытие радиодетали золотом. Напыление из него встречается и на ножках предметов освящения, но это касается только старых образцов, возрастом в десятки лет.

Несколько микрон драгоценного сырья наносили раньше и на разъемы, все виды полупроводников, таких как диоды, оптроны, тиристоры, стабилитроны. Реже всего золото можно встретить в резисторах. Однако, в некоторых из них наравне с серебром есть немного и желтого металла.

Таковы стандарты, по которым изготавливали радиодетали в СССР в 70-ых, 80-ых годах прошлого века. Золото есть и в современных радиодеталях. Однако, добывать сотые доли грамма из предмета, за который заплатили десятки, а то и сотни тысяч рублей, нецелесообразно. Пусть же в ход идут старые детали – другое дело.

Чаще всего радиодетали, содержащие золото, встречаются в вычислительных аппаратах старого образца, коммутационных приборах, радиотехнике. Электронно-вычислительные агрегаты серий СМ и СЕ должны интересовать соискателей в первую очередь. В одной такой машине от 0,2 до 10-ти килограммов золота. Тем же может похвастаться некоторая военная техника.

Читать также: Газовая колонка рейтинг надежности отзывы

Новичкам будет полезен список не только общих названий радиодеталей, снабженных золотой «начинкой», но и конкретные обозначения моделей. И так:

Транзисторы КТ201, КТ203, КТ3102, КТ301, КТ306, КТ605. Все они снабжены ножками золотистой окраски.

КТ802, 808, 803, 809, 812, 908. Нужны образцы, выпущенные до 1986-го года. В более поздних моделях золото не употреблялось.

КТ907,904, 606. Внешне в них нет золотых элементов, отсутствует желтый цвет. Однако, ценное сырье на самом деле присутствует.

А вот у КТ602, 604, 611, 814, 815, 816, 9909 золотистые корпуса.

Реле РЭС9, 10, 15, 22, 34, РПС24, 32, 34, РКГ15.

Микросхемы К142ЕH, К50, К56PY2, АОТ101, К145, известная так же как «белый паук».

Микросхемы К133, 134, 178, 249, 564, 565, К140, 157, 217.

Диоды серии Д226 и подобные им.

Конденсаторы Км3, 4, 5, 6, 10, 11, 12, 13, 14, 15, 16, 17, 52-1, 52-7, К53-1, 53-6, 53-7, 53-10, 53-15, 53-16.

Резисторы ПТП1, 2, ПЛП2, 6, ПП3-40, 3-41, 3-43, 3-44, 3-45, 3-47, КСП1, 4, КСУ1, КСД1, КПУ1, КПП1, СП5-1, 5-2, 5-3, 5-4, 5-14,5-15, 5-16, 5-17, СП3-19, 3-44.

Разъемы СНП59-64В, СНП59-96Р, ГРППМ7-90Ш, РППГ2-48.

Переключатели ТВ1, П23Г, Пг2-5, 2-6, 2-7, 2-10, П1Т3-1В, ПР2-10, ПКН8, ПТ33-26, ПП8-6, ППК2.

Расшифровка магнитных пускателей серии ПМЕ

Определить, какие у ПМЕ 211 характеристики, можно по его маркировке. Её задача – уместить как можно больше полезной информации о нём в минимальном количестве символов. Таким образом можно существенно сэкономить размер записи.

Магнитный пускатель ПМЛ

В маркировке магнитных пускателей первые символы обозначают серию изделия. Три последующих числа определяют величину пускателя (1), его класс пыле,- и влагозащищённости (2) и указывают на наличие дополнительных конструктивных элементов (3). Следующие символы (под №4) сообщают о климатическом исполнении пускателя и условиях, необходимых для его корректной работы. Последняя буква – класс износоустойчивости (низкий, средний или высокий)

Важно! Пускатель обладает ограниченным ресурсом циклов включения и отключения. Это учитывается при проектировке электрических схем

По возможности, количество переключений за единицу времени делается минимальным.

Расшифровка маркировки ПМЕ-211

Магнитный пускатель и магнитный контактор

Отличие между магнитным пускателем и магнитным контактором в том, какую мощность нагрузки могут коммутировать эти устройства.

Магнитный пускатель может быть «1», «2», «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:

Названия пускателей расшифровываются следующим образом:

Первый знак П — Пускатель;
Второй знак М — Магнитный;
Третий знак Е, Л, У, А… — это тип или серия пускателя;
Четвертый цифровой знак — величина пускателя;
Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.

Некоторые характеристики магнитных пускателей можно посмотреть в таблице

Отличия магнитного контактора от пускателя весьма условны. Контактор выполняет ту же роль, что и пускатель. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:

Габариты контакторов зависят от его мощности. Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Пускатели и контакторы необходимо применять когда простые устройства коммутации не могут управлять большими токами. За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов на включение могут размещаться в рабочих зонах пользователя. На схеме пускатель и контактор обозначаются таким схематичным знаком:

где A1-A2 катушка электромагнита пускателя;

L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;

13-14 контакты, блокирующие пусковую кнопку управления двигателем.

Данные устройства могут иметь катушки электромагнитов на напряжения 12 В, 24 В, 36 В, 127 В, 220 В, 380 В. Когда требуется повышенный уровень безопасности, есть возможность использовать электромагнитный пускатель с катушкой на 12 или 24 В, а напряжение цепи нагрузки может иметь 220 или 380 В

Важно знать, что подключенные пускатели для подключения трехфазного двигателя способны обеспечить дополнительную безопасность при случайной потере напряжения в сетях. Это связано с тем, что при исчезновении тока в сети, напряжение на катушке пускателя пропадает и силовые контакты размыкаются

А когда напряжение возобновится, то в электрооборудовании будет отсутствовать напряжения до тех пор, покуда кнопку «Пуск» не активируют. Для подключения магнитного пускателя имеется несколько схем.

Что это за серебро

Строго говоря, такой разновидности серебра, как «техническое», не существует. Так называют любой серебряный сплав, применяющийся не в ювелирном деле, а в производстве.

Состав и свойства

Основной легирующий компонент в ювелирном сплаве — медь. Ассортимент технического шире: могут присутствовать кадмий, цинк, олово, никель, алюминий. Их пропорции рассчитывают исходя из желаемого результата.

Кадмий, цинк и олово понижают температуру плавления, что делает сплавы с их участием ценными припоями. Правда, кадмий удорожает продукт, а цинк негативно влияет на его прочность, поэтому универсальных припоев нет — состав подбирается индивидуально под задачу.

Железо не объединятся с Ag в гомогенную массу и считается нежелательной примесью.

Прочность

Прочность тоже определяется составом сплава. Некоторые металлы существенно повышают ломкость серебра, и ими его не легируют или вводят ограниченно. Это:

свинец;
алюминий;
олово (при содержании более 9 %);
цинк (при содержании более 14 %).

Какая проба у данного серебра

Чистота сплава варьируется в зависимости от функции, которую он выполняет. «Магнитное техническое серебро», используемое в контактных пластинах, кнопках и переключателях, имеет чистоту 60–65 % — это проба 600–650 в метрической системе. Оно достаточно низкопробное для того, чтобы введенная лигатура проявляла на магнитные свойства.

«Немагнитное техническое серебро» чистотой 80–85 % — драгметалл 800–850 пробы, близкой к 875, которая используется повсеместно, хоть и уступает по популярности 925 ювелирной пробе. Припои делают из сплавов, проба которых может составлять 400, 600, 620, 700 — в общем, любое количество метрических единиц.

Особняком в этом ряду стоит гальваническое покрытие, которым серебрят детали. Такой металл в силу особенностей технологического процесса может быть только чистейшим — 999 пробы. Пленка на изделии, полученная в результате электролитического воздействия, настолько тонка, что ее трудно снять и переплавить. Толщина измеряется в микронах (мкм) — тысячных долях миллиметра.

Пускатели магнитные серии ПМ12-025 (аналог ПМЕ-200 и ПМЛ-2000)

· Номинальный ток: 25 А.

· Напряжение катушек: 110, 220, 380 В; 50 Гц.

№ п/п	Тип	Исполнение
1.	ПМ12-025100	Открытый, нереверсивный, без реле, 1Р00
2.	ПМ12-025150	Нереверсивный, без реле, 1Р20
3.	ПМ12-025501	Реверсивный, без реле, 1Р00
4.	ПМ12-025140	Закрытый, нереверсивный, без реле, 1Р40
5.	ПМ12-025160	Нереверсивный, без реле, 1Р40, с кнопками
6.	ПМ12-025260	Нереверсивный, с реле, 1Р40, с кнопками
7.	ПМ12-025110	Нереверсивный, без реле, 1Р54
8.	ПМ12-025120	Нереверсивный, без реле, 1Р54, с кнопками
9.	ПМ12-025220	Нереверсивный, с реле, 1Р54, с кнопками
10.	ПМ12-025200	Открытый, нереверсивный, с реле, 1Р40
11.	ПМ12-025210	Закрытый, нереверсивный, с реле, 1Р54
12.	ПМ12-025240	Закрытый, нереверсивный, с реле, 1Р40
13.	ПМ12-025551	Открытый, реверсивный, без реле, 1Р20
14.	ПМ12-025641	Закрытый, реверсивный, с реле, 1Р40
15.	ПМ12-025541	Закрытый, реверсивный, без реле, 1Р40
16.	ПМ12-025511	Закрытый реверсивный, без реле, 1Р54
17.	ПМ12-025561	Реверсивный, без реле, 1Р40, с кнопками
18.	ПМ12-025611	Реверсивный, с реле, 1Р54
19.	ПМ12-025661	Реверсивный, с реле, 1Р54, с кнопками

10.2. Реле электромагнитные токовые РТТ5-16 для пускателей ПМ12

Реле предназначено для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе при выпадении одной из фаз. Реле крепится непосредственно к пускателю ПМ12-016 или индивидуально на стандартной рейке с помощью клеммника КР5.

Технические характеристики:

Номинальный ток, А	16
Номинальный ток во вспомогательных контактах, А	6,3
Мощность, потребляемая одной токовой цепью, Вт	2,1
Время срабатывания, с: · из холодного состояния; · из нагретого состояния	4—8 0,8
Климатическое исполнение	У
Категория размещения	3
Габариты, мм	44 x 55,5 x 88
Масса, кг	0,12

Видео

Для включения однофазной нагрузки небольшой мощности используют тумблеры, кнопки, переключатели, контактная система которых приводится в движение механически и рассчитана на небольшие по величине токи. Чтобы запускать и останавливать трехфазную нагрузку, требуется такой электрический аппарат, который бы осуществлял одновременную подачу напряжения на все полюса электроприемников, оперативное отключение от питающей сети, гашение электрической дуги при больших фазных токах и др. Одним из таких устройств является магнитный пускатель, чаще всего используемый для управления асинхронными двигателями, электронагревательными установками (калориферы, электрокотлы) и различными трансформаторов небольшой мощности, осветительными сетями и прочим электрооборудованием. Рассмотрим как устроен, приводится в действие и подключается к сети магнитный пускатель серии ПМЕ-211.

Устройство магнитного пускателя

Замыкать и размыкать силовые контакты помимо механического воздействия можно еще при помощи электрического привода. Достаточно простым и распространенным устройством является электромагнит. Важнейшей его способностью является притягивание металлических предметов при протекании электрического тока по его катушке с сердечником, а при отсутствии тока — отпускать. Таким образом, электромагнит обладает способность преобразовывать электрическую энергию в механическую. Если объединить в одном корпусе катушку с сердечником, подвижную притягивающую часть с возвратной пружиной и силовые контакты, то получится готовый коммутационный аппарат. По такому принципу работают все электромагнитные реле, контакторы и пускатели. Хотя принцип работы у них одинаков, но конструктивно они различаются.

Разборный корпус состоит из трех частей. Верхняя часть-крышка закрывает силовые контакты и осуществляет гашение электрической дуги при коммутациях. Изготавливается из пресс материала содержащего асбест. Кроме того, на крышке указываются технические характеристики пускателя такие, как серия, номинальное напряжение втягивающей катушки, обозначение клемм силовых контактов и др.

На средней части закреплены неподвижные силовые и блокировочные контакты, а также подвижные на траверсе с якорем.

И третья, основание, в которой размещена втягивающая катушка с сердечником. Разборный корпус отлит из карболита – фенолформальдегидной смолы с разными минеральными и органическими наполнителями. Этот тип диэлектрика обладает высокой теплостойкостью, трудной возгораемостью.

Рассмотрим более подробно все элементы магнитного пускателя ПМЕ-211.

Магнитопровод. Сердечник и якорь выполнены в виде Ш-образного разъединенного магнитопровода. Как и любая другая магнитная система для переменного тока состоит из листов электротехнической стали, изолированных друг от друга, чтобы уменьшить вихревые токи. Во избежание ударов при включении и сильных вибраций при работе магнитного пускателя ПМЕ-211 места соприкосновения якоря и сердечника отшлифованные и ровные, а на крайних стержнях дополнительно установлены короткозамкнутые витки из немагнитного материала.

Силовые и блокировочные контакты выполнены в виде прямоугольных пластин различной формы и толщины из латуни с напайками из технического серебра. Использование сплавов с этим драгоценным металлом обусловлено стойкостью к действию электрической дуги и механическим ударам при включении и отключении магнитного пускателя. Содержание технического серебра в ПМЕ-211 составляет 10-11 грамм.

На втягивающих катушках всегда указывается номинальное напряжение, а на магнитных пускателях различных марок еще дополнительно пишется марка, диаметр провода и количество витков. Чем на большее по величине напряжение рассчитана катушка, тем выше количество витков и активное сопротивление ее провода. Если на катушку подать напряжение выше или ниже ее номинального значения (380 В вместо 220 В и наоборот), то это приведет к ненормальной работе магнитного пускателя (громкий треск при взаимодействии якоря и сердечника, не срабатывание магнитного пускателя и др.) и выходу катушки из строя.

Магнитный пускатель работает по следующему принципу. При подаче переменного напряжения на катушку в ней начинает протекать переменный электрический ток, который, в свою очередь, создает магнитный поток в сердечнике и якоре, преодолевая сопротивление воздушного зазора. В результате, намагниченный якорь притягивается к сердечнику, замыкая силовые и блокировочные контакты пускателя!

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.

К имеющемуся в предыдущих схемах пускателю добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем. Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

Коммутационная аппаратура помогает обеспечивать удобство и безопасность эксплуатации практически всего электрооборудования, как в бытовой, так и в промышленной сети. Кнопки пуска и обычные клавишные модели выключателей позволяют обеспечивать подачу электроэнергии к нужному потребителю. Однако силовое электрооборудование существенно отличается от линейных потребителей, из-за скачка пускового тока и сам прибор, и коммутатор подвергаются существенному воздействию токовой нагрузки. Поэтому для электрических машин, крупных промышленных предприятий и специального оборудования применяется электромагнитный пускатель.

Магнитный пускатель и магнитный контактор

Названия пускателей расшифровываются следующим образом:

Первый знак П — Пускатель;
Второй знак М — Магнитный;
Третий знак Е, Л, У, А… — это тип или серия пускателя;
Четвертый цифровой знак — величина пускателя;
Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.

Некоторые характеристики магнитных пускателей можно посмотреть в таблице

где A1-A2 катушка электромагнита пускателя;

13-14 контакты, блокирующие пусковую кнопку управления двигателем.

Устройство малогабаритного контактора серии ПМЕ

Малогабаритные магнитные контакторы имеют простую конструкцию. Она делится на подвижную и неподвижную части. Эти части содержат целый ряд элементов, обеспечивающих надежную работу аппарата.

Ими являются:

пружинки под силовыми контактами, обеспечивающие надежное примыкание;
якорь;
катушка;
добавочная контактная группа;
набор клемм для подключения проводов;
траверса из пластика;
неподвижная часть сердечника Ш-образного исполнения.

В итоге следует отметить, что данные электромагнитные приборы применяются в схемах пуска электроприводов технологических линий. В бытовых условиях их используют для включения насосов подачи или подкачки воды. Также они могут применяться в электрических схемах управления уличным освещением. Но стоит помнить, что установкой малогабаритных электромагнитных контакторов должны заниматься высококвалифицированные специалисты.
