Обзор трехфазного электросчетчика марки меркурий 230

Энергомера CE 301 R33 146-JAZ 5(100) А

Если вы хотите купить счетчик, невосприимчивый к механическим и погодным воздействиям, а также влиянию электромагнитного поля, стоит заострить свое внимание на 3-фазном многотарифном приборе от Энергомера. Он учитывает и выводит на индикацию по 4 тарифам как суммарный объем потребляемой энергии, так и раздельное ее количество за последние 13 месяцев и в конце каждого месяца

Кроме того, прибор учета просчитывает, сохраняет и выводит на дисплей такие данные, как график активных мощностей, 20 последних корректировок времени, частоту сети.

Интервал между поверками счетчика Энергомера CE 301 составляет  более 10 лет. Производителем заявлено 220 000 часов безотказной работы. Гарантийный период обслуживания прибора после приобретения составляет 4 года. Счетчик может эксплуатироваться при температуре от -40 до +60 °С. В случае превышения лимита по мощности устройство подает звуковой сигнал.

Описание устройства

Прямоточный счетчик Меркурий 230 устанавливается для учета электроэнергии в трехпроводных и четырехпроводных сетях. Прибор можно подключать либо прямым, либо трансформаторным методом. Если к прибору подключить трансформатор, тогда можно будет учитывать электричество на объектах с высокой нагрузкой.

Прибор, обладающий тремя фазами, имеет жидкокристаллический дисплей. На этом экране появляются данные в киловатт-часах. Дисплей имеет 8 разрядов. 6 первых цифр показывают целые значения кВт/ч, 2 последние — знаки после запятой, сотые доли кВт/ч. Погрешность, которая имеется в показаниях данного прибора, составляет 1,0. Приборы устанавливают внутри помещения, где температура воздуха может быть -40…+55ºC.

Если прибор подключают через трансформатор, то можно измерить ток больше того, на который рассчитывается аппарат. Счетчики монтируют в бытовом и промышленном секторах. Бытовые приборы ставят в жилых домах. Промышленные приборы используются в промышленном секторе, на предприятиях, фабриках и заводах. Счетчики бывают индукционными и электронными. Электронные отличаются высоким сертификатом качества, являются более точными, они не имеют вращающихся деталей и осуществляют преобразование сигнала, который поступает с измерительных элементов.

Инструкция по настройке счетчика Меркурий-230-03

Настраивают технику, используя программу “Конфигуратор” через преобразователь CAN-RS232 или оптический порт, если таковой имеется у прибора.

Для начала следует установить последние три цифры номера аппарата, нажать «тест связи» для проверки соединения, и получить уведомление о качестве связи на самом экране оборудования.

После того, как успешно совершен обмен данными, необходимо ознакомиться с важными характеристиками о приборе — параметры и установки. Введя в окошке «параметры соединения» пароль второго уровня, выбрать функцию «открыть».

Если аппарат ранее не включался, произвести установку времени и сезонного перевода на счетчике, проинициализировать профиль мощности и установить время интегрирования полчаса, после чего выждать некоторое время, позволить программе завершить инициализацию профиля.

Во время чтения профиля мощности (кнопка «показать») необходимо указывать дату и временной интервал, за который нужны данные. Вслед за этим нужно задать пароль первого уровня доступа и проверить открытие канала связи. Если попытка будет неудачной, пароль первого уровня нужно узнать у владельца оборудования.

Устройство и принцип работы

Принцип учёта предполагает фиксацию поступающих импульсов с последующим их преобразованием в информацию, обрабатываемую аналогово-цифровым модулем и отображаемую жидкокристаллическим дисплеем или механическим счётным устройством. В зависимости от исполнения и комплектации, данные передаются на удалённый компьютер посредством модема, сохраняясь во внутренней памяти электросчётчика.

Аппарат выполнен из следующих деталей:

• составного корпуса;
• электронного блока, включающего измерительные и фиксирующие устройства, плату памяти, жидкокристаллический дисплей;
• механического счётного блока (для исполнения АМ);
• узла подсоединения контактов, закрытого съёмной крышкой.

Базовые и дополнительные функции

Сейчас электрические счетчики, кроме основной функции — учета электроэнергии, обладают различными дополнительными свойствами, при помощи которых допустимо контролировать некоторые характеристики электросети и режимы самого прибора. Снимать данные с этого устройства можно не только на месте эксплуатации, но и дистанционно через некоторые виды интерфейса. Двухтарифный счетчик Меркурий является аппаратом, который обладает повышенными возможностями.

Стандартные возможности подключения трехфазного счетчика Меркурий 230:

1. Измерение данных электроэнергии, их хранение и визуализация на дисплее за такой интервал времени: от последнего сброса, за 24 часа, за 30 суток, за год.
2. Прибор может учитывать ток по двум тарифным планам для 16 временных зон.
3. Прибор можно программировать каждый месяц на новый тариф.

Аппарат записывает такие характеристики:

• мгновенный расчет мощности;
• определение разности потенциалов;
• определение тока по фазам;
• показатель частоты сети;
• мощность по разным фазам и общую.

Прибор имеет максимальную защиту. Если лимит будет превышен, то прибор отмечает это, также указывается точное время, когда произошло превышение. Цифровой выход позволяет управлять нагрузкой.

В аппарате имеется журнал записи событий. В нем указываются такие показатели:

• время подключения прибора к сети и отключения от нее;
• учет фаз;
• коррекция тарифного расписания;
• учет вскрытия счетчика;
• превышение лимита.

Рассмотрим дополнительные возможности прибора. Счетчик обладает дополнительными функциями:

• учет электроэнергии в прямом и обратном направлениях;
• возможна передача данных расхода электричества по каждой фазе;
• наличие архива данных мощности с интервалом от 1 до 45 минут;
• период хранения данных архива составляет 85 суток;
• наибольший показатель утренней и вечерней мощностей;
• учет потерь;
• учет магнитного воздействия с фиксацией данных в специальном журнале;
• контроль качества электроэнергии.

Базовые рабочие характеристики счетчика 230 артикула cn (многофункциональный)

Фиксирование, контроль, запоминание сведений транслирующихся на экран реактивной электроэнергии по запрограммированным параметрам, а именно:

• 1 За прошедшие сутки потребления энергии
• 2 За весь период
• 3 Снять показания в начале или в конце дня
• 4 На начало и конец календарного месяца
• 5 За каждый отчетный период предыдущего одного года
• 6 За весь прошедший год

• Программное обеспечение счетчика 230 арт 01 сн позволяет тарифицировать норму потребления энергии максимум по 4 тарифам, разбив их на 16 временных периодов суток за каждые 4 дня;
• Возможность контроля и отслеживания в однофазных сетях;
• При необходимости есть функция контроля технических неисправностей на линии электропередачи или силовом трансформаторе;
• Меркурий 230 арт измеряет колебания сети и усредненный показатель интенсивности по итогам количества всех фаз или по одной выбранной;
• Фиксация градиента интенсивности течения электрического тока;
• Учёт величины углов вольтажа между фазами;
• Установление лимитов потребления с последующим автоматическим отключением при превышении заданной нормы;
• Снятие утренних и вечерних показателей мощности на текущий календарный месяц или в 3 предыдущих в однотарифном или трехфазном счетчике;
• Показатели текущей даты и точного времени;
• Контроль над величиной силового излучения модема и передачи данных;
• Встроена функция предотвращения воровства электрической энергии путем суммирования фаз «по модулям».

Приборы для промышленных предприятий

Большие предприятия являются основными энергопотребителями. Так как большинство из них частные, собственники стремятся всеми силами экономить свои деньги. Для этой цели покупаются и устанавливаются многотарифные электросчетчики.

Измерение по нескольким зонам

Тарифицирует активную и реактивную составляющие потребляемой эл. энергии. Используется как с разделительными трансформаторами, так и как прибор прямого включения.

Технические особенности

Многотарифный электронный счетчик Меркурий, модель 230. В отличие от предыдущего описания, данный аппарат имеет возможность контроля эл. энергии с учетом суточных зон. На цифровом дисплее выводится информация о потребленной мощности, с разделением до 4 зон, суммарное значение по тарифам, точность подсчета – сотые доли кВт/ч и кВар/ч.

Также указывается напряжение по фазам, ток, частота. Что очень удобно – показывается текущее время. Необходимая информация для предприятий – значение максимумов, как утренних, так и вечерних. Это позволяет регулировать производственные процессы для достижения максимальной экономии эл. энергии.

Классы точности: 0,5S, 1.0. Можно подключать резервный источник питания 5,5…9В. Прибор Меркурий 230 АRT однонаправленный, независимо от подключения фаз, имеется самодиагностика с выводом результатов на ЖК-дисплей.

Приставка «ART» расшифровывается таким образом:

• A – имеет возможность тарифицировать активную энергию,
• R – тарификация реактивной энергии,
• T – имеет наличие внутреннего тарификатора.

Подробные технические характеристики эл. счетчика можно посмотреть в таблице ниже:

Разновидность этой модели – Меркурий 230АRT с индексом G. Характеристики те же, но имеется возможность передачи информации об энергопотреблении по каналу GSM DATA.

Цена (многотарифный, прямого или трансформаторного включения): 4400 – 16900 р.

Подключение

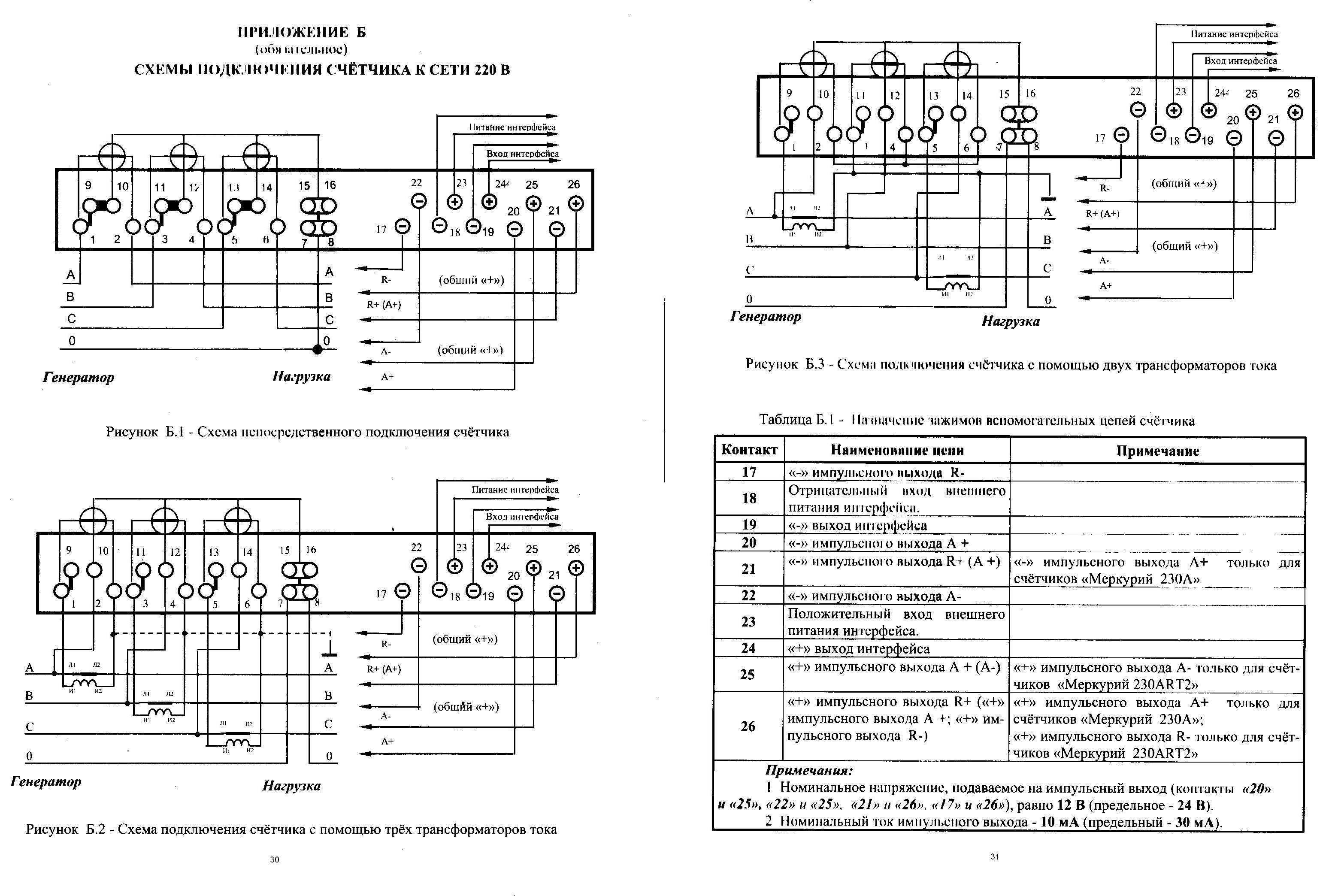

Существует несколько схем подключения счетчика 230 модели.

1. Включение в схему при наличии трех тр-в тока:

2. Включение от двух тр-в тока:

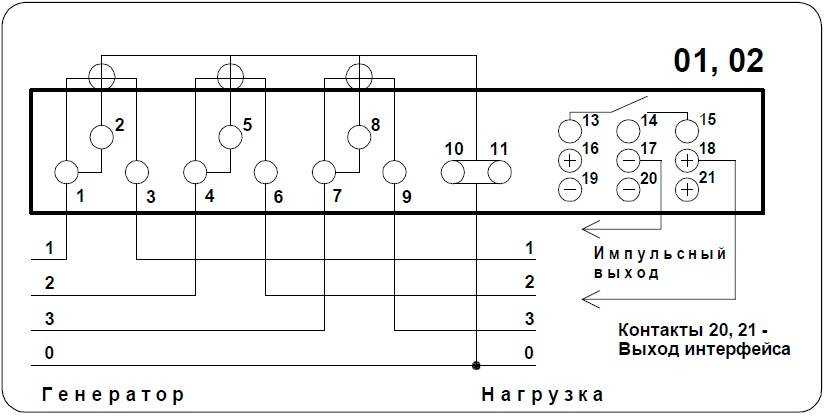

3. Прямое включение:

INCOTEX Меркурий 230 АМ-03 5(7.5) А

Счетчик электроэнергии трехфазный однотарифный INCOTEX Меркурий 230 чаще всего применяется на коммерческих объектах. Счетчик оборудован стандартным телеметрическим выходом. При любом нарушении в фазировке подключений цепей тока оборудования его работа осуществляется в сторону увеличения показаний расхода электроэнергии. Трехфазный счетчик подключается через трансформатор. Также оснащен светодиодными индикаторами расхода электрической энергии и электромеханическим отсчетным устройством.

Межповерочный интервал чуть меньше среднего и составляет 10 лет. 3 года, такой срок гарантии дает производитель. В спецификации указано, что среднее время, которое проработает устройство до того момента, как сломается 140 000 часов.

Технический паспорт на изделие

В официальной инструкции по эксплуатации, производителем заявлены следующие характеристики модели электросчетчика Меркурий:

1. Классификация точности распознавания в диапазоне 0.5 C – 1.00;
2. Интерфейсы вида RSA-485, PLS, CAN, IRDA;
3. Функция подключения дополнительного питания;
4. Максимальное количество возможных тарифов – не более четырех;
5. Количество месяцев – до одного года;
6. Безопасная температура работы прибора в пределах от -40 до +55 по Цельсию;
7. 2 импульсных выхода гальванически развязанных по стандартному типу;
8. Работает в направлении повышения уровня показаний при ошибках фазировки подключенных цепей тока;
9. Возможность самостоятельно проводить диагностику в фоновом режиме на предмет ошибок с последующим воспроизведением на экране электросчетчика;
10. Изоляция от несанкционированного вскрытия устройства осуществляется электронной пломбой;
11. Информационные данные производятся в открытом режиме и могут быть предоставлены на сверку уполномоченным коммунальным организациям;
12. Гарантия 3 года;
13. Рекомендованный срок эксплуатации – 30 лет;
14. В зависимости от модификации вес не превышает 1500 гр.

Разновидности счётчика

Прибор производится в двух базовых исполнениях:

• АR – модель, учитывающая активную и реактивную составляющую электроэнергии по нескольким тарифам, снабжённая жидкокристаллическим дисплеем;
• АМ – счётчик с механическим отсчётным устройством, суммирующим показания по единому тарифному плану.

Исполнение АR производится в следующих модификациях:

• 00 R – модель трансформаторного подключения с величиной рабочего (предельного) электротока 5 (7,5) А и интерфейсом RS-485;
• 01 R – прибор прямого подключения с токовыми характеристиками 5 (60) А;
• 02 R – от предыдущей модификации отличается величиной электротока – 10 (100) А;
• 03 R – изделие с величиной электротока 5 (7,5) А;
• 01 CL, 02 CL, 03 CL – три аналогичных прибора по техническим характеристикам, но укомплектованные интерфейсом CAN и модемом PLC.

Исполнение АМ представлено следующими модификациями:

• 00 – для подключения предполагает использование трансформатора, токовые характеристики составляют 5 (7,5) А;
• 01 – подключается непосредственно, величина электротока – 5 (60) А;
• 02 – от предыдущей модели отличают токовые параметры – 5 (100) А;
• 03 – исполнение с токовыми характеристиками аналогично модификации 00.

Характеристики исполнения – АМ

Перечисленные модификации различаются классом точности и величиной постоянной. Детальнее об особенностях технических характеристик и комплектации производимых исполнений указано в паспортной документации.

Базовые функции (все модификации)

• Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • всего от сброса показаний
  • за текущие сутки и на начало суток
  • за предыдущие сутки и на начало суток
  • за текущий месяц и на начало месяца
  • за каждый из 11 предыдущих месяцев и на начало месяцев
  • за текущий год и на начало года
  • за предыдущий год и на начало года.
• Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
• Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети.
• Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.
• Дополнительно счётчик обеспечивает измерение следующих параметров электросети:
  • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующих значений фазных токов, напряжений, углов между фазными напряжениями
  • частоты сети
  • коэффициентов мощности по каждой фазе и по сумме фаз.
• Задание лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
• Передачу результатов измерений и учётных данных через интерфейсы CAN, RS-485, IrDA.
• Функционирование счётчиков в режиме суммирования фаз «по модулю» для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
• Наличие журналов в которых фиксируются:
  • время включения выключения счётчика
  • время пропадания / появления фаз 1,2,3
  • время вскрытия / закрытия прибора
  • время коррекции тарифного расписания
  • время превышения установленных лимитов энергии и мощности…

  всего 22 различных события.

Преимущества прибора

Преимущества электросчётчика состоят в следующих возможностях:

• высоком классе точности;
• наличии инфракрасного порта и возможности подключения к внешнему устройству;
• защите от несанкционированной отмотки и независимости учёта данных от направления тока;
• присутствии самостоятельной диагностики с индикацией о возможных проблемах в работе;
• электронном пломбировании внешней панели, что исключает вмешательство в конструкцию;
• компактными размерами и надёжностью конструкции.

Габаритные размеры счётчика Меркурий 230

Чтобы обеспечить надёжную работу, необходимо соблюдать заявленные изготовителем температурные и влажностные показатели окружающей среды, и устанавливать счётчик в закрытом помещении.

Технические характеристики

Технические характеристики счётчика Меркурий 230

Срок службы прибора

Нормативная продолжительность эксплуатации энергомера – в течение 30-ти лет, 3 первых года производителем предоставляется гарантия на безаварийную работу. Гарантийные случаи предусматривают, если выход из строя вызван отклонениями при сборке на заводе. В случае нарушения условий эксплуатации, либо если поломка связана с ошибкой в подключении, гарантийному ремонту устройство не подлежит.

Межповерочный интервал

Первичная поверка счётчика производится изготовителем. После установки периодичность поверки составляет 10 лет. Дата и результат поверки специалист, производящий данные работы, отображает в паспорте.

Технические характеристики

Характеристики	Величина
Класс точности	1 по ГОСТ 31819.21-2012; 0,5S по ГОСТ 31819.22-2012; 1 или 2 по ГОСТ 31819.23-2012.
Номинальное напряжение (Uном), В	3×230/400 или 3×57,7/100
Установленный рабочий диапазон напряжения по отношению к Uном	0,9 — 1,1
Расширенный рабочий диапазон по отношению к Uном	0,8 — 1,15
Предельный рабочий диапазон по отношению к Uном	0 — 1,15
Базовый/максимальный ток для счетчиков непосредственного включения, А	5(60) или 10 (100)
Номинальный/максимальный ток для счетчиков, включаемых через трансформатор, А	5/7,5
Номинальное значение частоты, Гц	50
Стартовый ток (чувствительность), мА, не более:
для счетчика с Iб=5 А для счетчика с Iб=10 А для счетчика с Iн=5 А	20 40 5
Постоянная счетчиков, имп./(кВт*ч):
в режиме телеметрии в режиме поверки	500 или 1000 или 5000 16000 или 32000 или 160000
Точность хода часов счетчиков при нормальной температуре во включенном и выключенном состоянии, с/сут	±0,5
Измерение точности хода часов во включенном и выключенном состоянии, с/°С/сут:
в диапазоне температур от -10 до +45°С в остальном рабочем диапазоне температур	±0,15 ±0,2
Жидкокристаллический индикатор:
число индицируемых разрядов цена единицы младшего разряда при отображении энергии, кВт*ч	8 0,01
Полная мощность, потребляемая цепью тока, В*А, не более	0,1
Активная мощность в каждой цепи напряжения счетчика, Вт, не более	2
Полная мощность, потребляемая каждой цепью напряжения, В*А, не более	10
Диапазон внешнего напряжения питания интерфейсов, В:
САN, RS-485 GSM-модема	5,5 — 12,5 7 — 9
Диапазон внешнего напряжения резервного питания, В	5,5 — 9
Средний ток потребления от внешнего источника питания интерфейсов САN и RS-485, мА, не более	30
Дополнительный ток потребления счетчиков от внешнего источника резервного питания, мА, не более	150
Максимальное число действующих тарифов	4
Габаритные размеры счетчика, мм, не более:
высота ширина длина	258 170 74
Масса счетчика, кг, не более	1,5
Предельный рабочий диапазон температур, °С	-40… +55
Предельный диапазон хранения и транспортирования, °С	-50… +70
Средняя наработка до отказа, час.	150000
Нормативный срок службы, лет	30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 2000

Габаритные размеры счётчика – Меркурий 230

Интерфейс PLC обеспечивает

• Передачу следующей информации о потреблённой электроэнергии нарастающим итогом:

— младшие четыре разряда текущих показаний накопленной энергии в кВт*ч с точностью до 1 кВт*ч;

— общий итог по сумме тарифов зафиксированный счётчиками на момент прихода команды точного среза с точностью до 0.01 кВт*ч вне зависимости от того в одно- или многотарифном режиме работает счётчик.

• счётчик с литерой «М» оснащён модемом PLС-I новой ревизии (PLC-I+). В отличии от прежней модификации дополнительно возможна передача следующих данных:

— показания учтённой энергии на начало суток в в том виде как они индицируются на ЖКИ счётчика (в виде XXXXXX,xx кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;

— серийный номер счётчика.

• Приём следующей информации:

— сетевой идентификатор встроенного модема;

— команду временного перехода в режим передачи дополнительной информации;

— текущее время и дата;

ПОВЕРКА

Поверка проводится в соответствии с методикой поверки АВЛГ.411152.021 РЭ1, являющейся приложением к РЭ. Методика поверки согласована с ФГУ «Нижегородский ЦСМ». Перечень основного оборудования, необходимого для поверки:

> установка для поверки счётчиков электрической энергии Кб8001;

> персональный компьютер IBM PC и программное обеспечение;

> преобразователь интерфейсов «Меркурий 210»

> универсальная пробойная установка УПУ-10. Межповерочный интервал — 8 лет.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 30207 — 94. Статические счётчики ватт-часов активной энергии переменного тока (классы точности 1 и 2).

ГОСТ 30206 — 94. Статические счётчики ватт-часов активной энергии переменного тока (классы точности 0,2S и 0,5S).

ГОСТ 26035-83. Счётчики электрической энергии переменного тока электронные. Общие технические условия.

АВЛГ.411152.021 ТУ. Счётчики электрической энергии трёхфазные статические Меркурий-230. Технические условия.

ЗАКЛЮЧЕНИЕ

Тип «Счётчики электрической энергии трёхфазные статические Меркурий-23 0 АВЛГ.411152.021» утвержден с техническими и метрологическими характеристиками, приведёнными в настоящем описании типа, метрологически обеспечены при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.

Сертификат соответствия: № РОСС RU. АЯ74.В03.319 выдан Органом по сертификации «Нижегородсертифика» ООО «Нижегородский центр сертификации», per. № РОСС RU.0001.10AJI74.

Примечания

1 * — параметры только для счётчиков с внутренним тарификатором;

2 ** — параметры только для счётчиков с внутренним тарификатором (для счётчиков Меркурий-230ART2 как для прямого, так и для обратного направления).

3 *** _ параметры только для счётчиков Меркурий-230ART-1 и Меркурий-230АЯТ2.

Счётчики имеют возможность установки лимита мощности и энергии, по которым происходит отключение или подключение потребителя к нагрузке (управление нагрузкой).

Диапазон рабочих температур счётчиков от минус 20 до плюс 55 °С.

Класс защиты от проникновения пыли и воды IP51 по ГОСТ 14254.

Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Типы выпускаемых счётчиков имеют одинаковые метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики, и подразделяются по функциональными возможностями, связанных с программным обеспечением.

Информация о типе счётчика заложена в условном обозначении «Меркурий-23 ОХХХ», состоящем из группы букв «МЕРКУРИЙ» — торговая марка разработчика счётчика, «230» — тип счётчика, XXX — модификация счётчика.

Модификации счётчика приведены в таблице 1.

Таблица 1 — Модификации счётчика

Таблица 1 — Модификации счётчика

Модификации	Вид	Класс	Номи	Ток	Постоянная	Чувствитель
счетчиков	измеря	точности	наль	номина	счётчика,	ность при
	емой	при	ное	льный	имп/(кВтч),	измерении:
	энергии	измерении	напря	(максим	имп/(кварч)
		активной	жение,	альный),	в	в	актив	реак
		(реактив	В	А	режиме	режиме	ной	тивной
		ной)			теле	повер	энер	энер
		энергии			метрии	ки	гии,	гии,
							Вт	вар
Меркурий-230А	активная	1,0	220	5 (50)	1000	32000	2,75	_
		1,0	220	10(100)	500	16000	5,5	_
		0,5	57,7	5 (7,5)	5000	160000	0,36
Меркурий-23 OA R	активная и	1,0 (2,0)	220	5(50)	1000	32000	2,75	5,5
	реактивная	1,0(2,0)	220	10(100)	500	16000	5,5	11
		0,5 (1,0)	57,7	5 (7,5)	5000	160000	0,36	0,72
Меркурий-23 OAR Т	активная и	1,0 (2,0)	220	5(50)	1000	32000	2,75	5,5
	реактивная	1,0 (2,0)	220	10(100)	500	16000	5,5	11
Меркурий-230ART-1	активная и	1,0 (2,0)	220	5 (50)	1000	32000	2,75	5,5
	реактивная	1,0 (2,0)	220	10(100)	500	16000	5,5	11
		0,5 (1,0)	57,7	5 (7,5)	5000	160000	0,36	0,72
		0,5(1,0)	220	5 (7,5)	1000	160000	1,38	2,75
MepKypuU-230ART2	активная и	0,5 (1,0)	57,7	5 (7,5)	5000	160000	0,36	0,72
	реактивная	0,5 (1,0)	220	5 (7,5)	1000	160000	1,38	2,75

Счётчики Меркурий-230ART-1 и Меркурий-23 0ART2 имеют дополнительные функции: наличие профиля мощности, журнала событий и т.д.

В качестве элементов индикации потребляемой электроэнергии в счётчиках используются жидкокристаллические индикаторы (ЖКИ).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики счётчиков приведены в таблице 2. Таблица 2 — Основные технические характеристики счётчиков

Наименование параметра	Допустимое значение
Номинальное напряжение, В	согласно таблицы 1
Установленный рабочий диапазон напряжений	(0,85… 1,1 )Uhom
Предельный рабочий диапазон напряжений	(0,8…1,15)Uhom
Номинальная (максимальная) сила тока, А	согласно таблицы 1
Класс точности	согласно таблицы 1
Диапазон частот измерительной сети, Гц	от 47,5 до 52,5
Чувствительность	согласно таблицы 1
Постоянная счётчиков	согласно таблицы 1
Максимальные параметры импульсного выхода: > напряжение, В > сила тока, мА	24 30
Полная мощность, потребляемая цепью напряжения не более, В-А	7,5
Полная мощность, потребляемая цепью тока не более, ВА	0,1
Активная мощность, потребляемая цепью напряжения не более, Вт	0,5
Средняя наработка до отказа, ч	70000
Средний срок службы, лет	30
Масса счётчика не более, кг	1,5
Габаритные размеры (длина, ширина, высота), мм	258x170x74

ЗНАК УТВЕРЖДЕНИЯ ТИПА

Изображение знака утверждения типа наносится на панель счётчика методом офсетной печати.

В эксплуатационной документации на титульных листах изображение знака утверждения типа наносится типографским способом.
