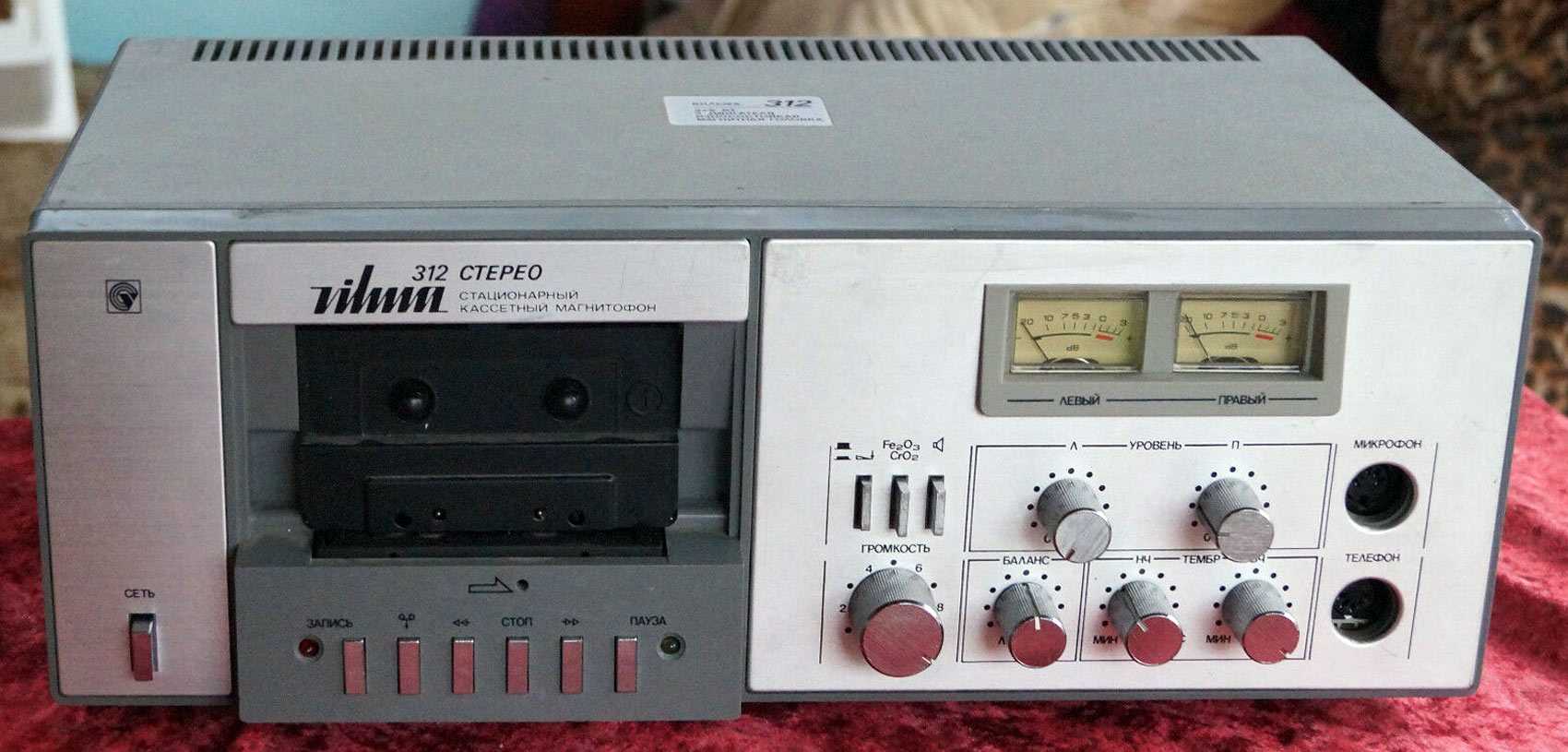

Вильма (vilma) 312 стерео стационарный кассетный магнитофон

Магнитофоны

Игрушка — радиоконструктор «Старт» (малогабаритный кассетный магнитофон-проигрыва тель Звёздный») выпускался ОАО Каменец-Подольский завод Электрон с 1990 года.

Радиоконструктор предназначен для технического творчества детей в возрасте 15 лет и старше. Радиоконструкгор «Звёздный» дает возможность школьникам старших классов или радиолюбителям заняться техническим конструированием, сборкой как механических, так и электронных узлов, а также повысить знания и практические навыки в области электроники и стереофонии.

Применяемая в наборе износостойкая сендастовая магнитная головка ЗД24.83П имеет ресурс не менее 5000 час, что позволяет использовать кассеты с любыми типами магнитных лент. Конструктор представляет собой набор деталей и узлов, позволяющих собрать механическую часть (лентопротяжный механизм и корпус) магнитофона-проигрывателя, а также электрическую печатную плату с электрорадиоэлементами.

Собранный и настроенный магнитофон-проигрыватель имеет следующие технические характеристики:

Скорость движения магнитной ленты 4,76 см/с.
Коэффициент детонации 0,4%.
Номинальная выходная мощность — 2х0,25 Вт
Максимальная выходная мощность — 2х0,5 Вт, что позволяет использовать вместо головных телефонов маломощные АС.
Диапазон воспроизводимых частот — 63…12500 Гц.
Относительный уровень шумов и помех 48 дБ.
Габариты РК 170х100х40 мм.
Масса РК 580 грамм.

Согласно электрической принципиальной схеме, сигнал с магнитной головки В1 подается на входы усилителей воспроизведения (УВ) левого и правого каналов. Микросхема ДА1 представляет собой 4 операционных усилителя (ОУ) в одном корпусе. 2 ОУ (ДА1. 1 и ДА 1.3) используются в правом канале УВ, остальные 2 — в левом. Цепи питания общие для всех 4 ОУ. Схемы электрические левого (ЛК) и правого (ПК) каналов идентичны, поэтому рассмотрим работу схемы электрической одного из каналов, например, ПК. Конденсатор СЗ подключен параллельно магнитной головке ПК и образует с индуктивностью головки колебательный контур, настроенный на требуемую верхнюю частоту воспроизведения. Этот контур осуществляет необходимую частотную коррекцию на ВЧ. В 1 ОУ выполняется коррекция на НЧ и СЧ. Отрицательная обратная связь на ВЧ и СЧ с выхода ОУ на инвертирующий вход этого же ОУ осуществляется цепочкой R5, R9, С8, что позволяет получить стандартную частотную характеристику УВ. Цепочка R3, С5 определяет коэффициент усиления первого ОУ. Сигнал, усиленный 1 ОУ, через регулятор громкости поступает на 2 ОУ, который осуществляет дальнейшее усиление сигнала. 2 ОУ работает непосредственно на выходной усилитель мощности, собранный на транзисторах VT4, VT5 , VT8, VT9, VT12, VT13. Цепочка R17, C10 — определяет коэффициент усиления 2 ОУ. Для уменьшения нелинейных искажений при сопротивлении нагрузки 8 Ом (УМ и 2 ОУ охвачены отрицательной обратной связью по постоянному и переменному току через резистор R19 который связывает выход с инвертирующим входом второго ОУ). УВ питается от источника тока напряжением 6 В. Искусственная средняя точка источника питания, необходимая для нормальной работы УВ на ОУ, осуществляется цепочкой R21,R22, С13.

Конденсатор С15 устраняет самовозбуждение схемы УМ. Резистор R25 определяет ток покоя УМ. Для стабильности частоты вращения электродвигателя магнитофона-проигрывателя применена схема на транзисторах VT1, VT2, VT3. При увеличении нагрузки на валу двигателя увеличивается потребление тока от источника питания, что приводит к возрастанию напряжения на резисторе R11. Это способствует росту тока через транзистор VT3. Ток через эмитерный повторитель VT2 открывает регулирующий транзистор VT1 и напряжение на двигателе поднимается. При уменьшении нагрузки происходит обратный процесс за счет чего в некотором диапазоне нагрузок на валу двигателя скорость его поддерживается постоянной. Для защиты от импульсных помех, вызываемых искрением щеток двигателя включен конденсатор С1. Конденсатор С7 служит для запуска двигателя при подаче напряжения на плату. Вращая подсгроечный резистор в цепи базы транзистора VT3, можно изменить частоту вращения двигателя и соответсгвенно скорость движения магнитной ленты. Необходимую скорость можно установить, сравнивая звучания одной фонограммы на промышленном магнитофоне и Вашем магнитофоне-проигрывателе.

Литература:

Электрическая схема магнитофона-проигрывателя «Звёздный».
rw6ase.narod.ru/000/mg1/zwezdniy.html

Радиотехника Т-101 стерео

Изготовитель: Рижское ПО “Радиотехника”, выпуск с 1983 года.

Назначение: для приёма моно и стереофонических радиовещательных программ в диапазоне УКВ (полярная модуляция) и моно радиовещательных программ в диапазонах ДВ, СВ и КВ.

Основные технические характеристики:

Чувствительность со входа внешней антенны в диапазоне УКВ: 3 мкВ

Чувствительность со входа внешней антенны в диапазонах ДВ, СВ, КВ: 100 мкВ

Диапазоны:

ДВ: 150 – 350 кГц, СВ: 525 – 1605 кГц, УКВ: 65,8 – 73 МГц

КВ1: 5,7 – 7,35 МГц (41-49 м), КВ2: 9,5 – 12,1 МГц (25-31 м)

ПЧ АМ – 465 кГц, ПЧ ЧМ – 10,7 МГц

Селективность по соседнему каналу (при расстройке 9 кГц) в диапазонах ДВ, СВ: 40 дБ

Уровень фона по электрическому напряжению с антенного входа: -46 дБ

Напряжение на выходе тюнера на нагрузке 220 кОм: 500 мВ

Диапазон воспроизводимых частот тракта АМ: 63 – 4000 Гц, тракта ЧМ: 31,5 – 15000 Гц

Потребляемая мощность: 10 Вт

Габаритные размеры (ШхВхГ): 430х92х360 мм

Масса: 6,5 кг

Описание:

Тюнер входил в стереофонический комплекс бытовой радиоаппаратуры ”Радиотехника-101-стерео”, но продавался и как отдельный аппарат. Аппарта построен по функционально-блочному принципу с раздельными трактами АМ и ЧМ. Оптимальные условия работы тюнера и достижения максимальных качественных показателей обеспечиваются при совместной работе с блоками комплекса Radiotehnika-101-стерео.

Корпус построен на стальном шасси. Лицевая панель алюминиевая, задняя – металл. Верхняя крышка и боковые панели закрываются деревянным макинтошем. Все узлы управления находятся на лицевой панели. На задней панели расположены все разъемы коммутации и антенна.

Возможности тюнера:

Электронная настройка на радиостанции во всех диапазонах.
Фиксированная настройка на четыре частоты в диапазоне УКВ.
Возможность подключения внешних антенн для всех диапазонов и магнитной антенны для ДВ, СВ.
Ориентация магнитной антенны без изменения положения тюнера АПЧ в диапазоне УКВ, отключаемая вручную или автоматически при вращении ручки настройки.
Бесшумная настройка в диапазоне УКВ.
Переключатель полосы пропускания “Узкая – Широкая”.
Автоматическое и ручное переключение режимов Стерео-Моно с индикацией наличия “Стерео”.
Индикация настройки с помощью катоднолюминисцентного индикатора.
Подключения УНЧ (предварительного или полного), магнитофона и стереотелефонов.

Инструкция и схемы

Фото прислал Крюк В.Г., так же фото взяты из: rw6ase.narod.ru и ru.pc-history.com

Радиотехника т101 схема блока питания

Но по крайней мере одна таковая неисправность у тюнера есть, раз уж о ней даже заметка была. Нестабильность, и очень сильная, действительно имеет место.

Вопрос номер один — почему буквы «О» в фамилии Мажоров написаны другим шрифтом? Но ответ на него я судя по всему не получу.

Минимальный ток стабилизации стабилитрона д814 3 ма, в схеме он работает при 2.5 ма, разница есть, но всё же сомнительно, чтобы при таком символическом отличии он вообще переставал работать как стабилитрон. Измерения показали, что кратковременная нестабильность на 12 мегагерц составляет около килогерца, но иногда колебания составляют десятки килогерц. При том напряжение на выходе стабилизатора вполне стабильно, а на варикапе изменяется на десятки милливольт. Ясно что стабилизатор тут не причём, а неиправность вполне тривиальна, плохой контакт в резисторах настройки. Может кому то и помогло, но единственное чего удалось добиться уменьшением R3 это многократное увеличение пульсаций на выходе. Было

Стало

Потому уменьшать R3, по крайней без увеличения ёмкости С2 и уменьшения сопротивления R2, пожалуй не стоит.

А с сопротивлениями нужно проделать вот что:

Разобрать, не проебав графитовую щётку, убрать жалкое подобие смазки, и зачистить места контактов тканью с пастой гои до блеска. После чего резисторы плотно набиваются циатимом или другой густой смазкой, чтобы исключить окисление контактных поверхностей в будущем. В результате кратковременная нестабильность не выходит за пределы нескольких десятков герц.

Пластины сопротивлений не имеют никакого покрытия вообще, просто медь, как известно чрезвычайно склонная к окислению. Пособники америкосов, делающие эти резисторы, действовали целенаправленно.

Интересно, что сопротивление настройки укв обычное группы «В». А вот дв-кв группы «Д». Что это такое? Справочный листок, кроме констатации факта существования, ничего не дал.

Но одними сопротивлениями тут не отделаться, иначе это была бы не «Радиотехника». Качество пайки непередаваемое, причём она явно машинная, а там где совсем не вышло, коряво подправленная монтажницами. Обязателен внешний осмотр всех без исключения плат, иначе последствия могут быть фатальными.

Вот характерные примеры: Здесь соплёй замкнуты ноги ОУ усилителя для наушников, но замыкание не полное, а периодическое, из-за чего микросхема без видимых причин задымилась у меня на глазах.

Вопрос номер два — для чего там этот усилитель для телефонов? Как его можно использовать вообще, без регулятора громкости то? Чем руководствовались разработчики? Нужно было куда-то списать операционники? Проявление русской широты души или просто бухие были (хотя это одно и то же)? И здесь ответа не дождусь, а может его и нет.

Оторвали дорогу? это ничего, на звук не влияет.

Оторвали при попытке припаять окисленные деталюхи, но в большинстве случаев они остались просто не припаянными. Пришлось зачистить и пропаять многие разъёмы.

Магнитофон приставка Вильма 204.

Магнитофон-приставка Вильма-204-стерео предназначен для записи звуковой информации на ленты FеCrО2, СrО2, FeCr в кассетах МК-60 и последуюшего воспроизведения фонограмм через внешнее звуковоспроизводящее устройство.

В магнитофоне Вильма-204-стерео имеется раздельный по двум каналам визуальный и слуховой контроль записываемого НЧ сигнала при движущейся и при неподвижной ленте, визуальный контроль воспроизводимого сигнала, автоматическое отключение от сети через некоторое время после окончания ленты в кассете, автостоп при остановке приемного узла.

В магнитофоне Вильма-204-стерео имеется световая индикация включения в электрическую сеть, совмещенная с подсветкой кассеты и шкал индикаторов, режимов работы и включения системы шумопонижения, индикация пиковых значений уровней записи. Управление режимами работ в ЛПМ магнитофона — квазисенсорное.
