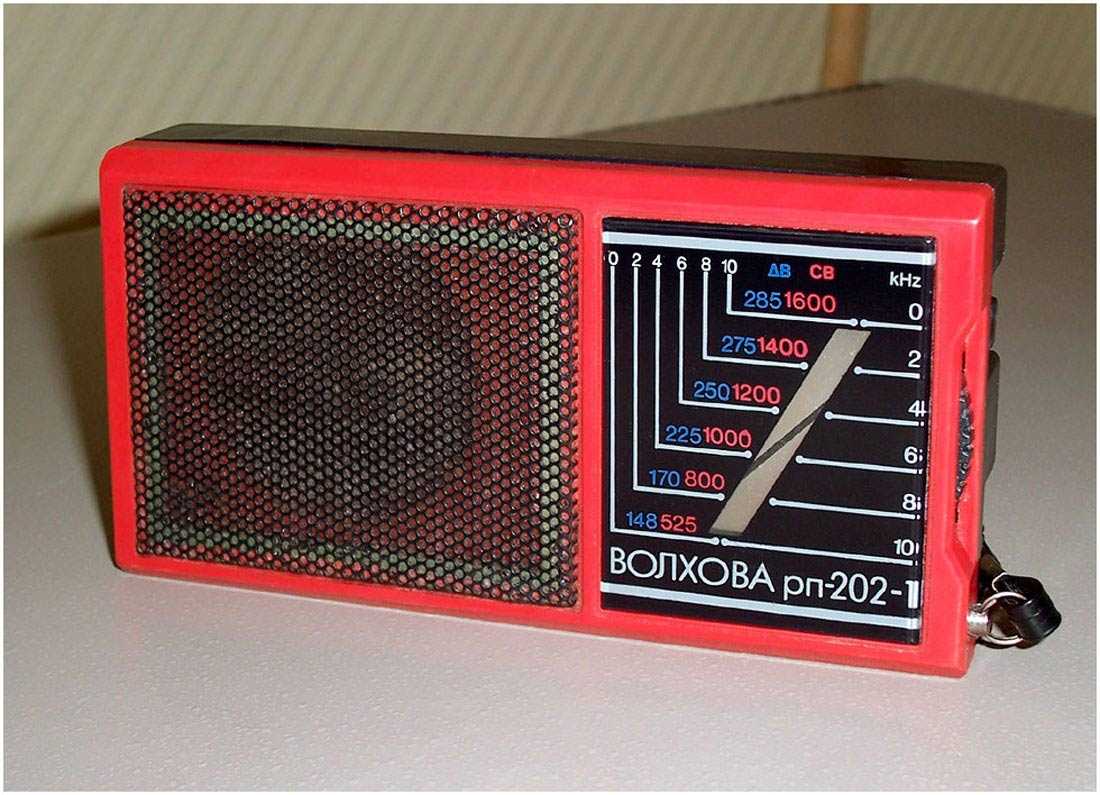

Портативный радиоприемник Волхова РП-202-1

Радиодетали, содержащие драгметаллы

Содержащиеся драгметаллы в радиодеталях образца времен Союза могут достигать до 5%. В транзисторах же не более 2%.

Но настоящий «Клондайк» – это конденсаторы, которые использовались в военной технике. Из них можно извлечь до 8 г золота и 50 г серебра. Рассмотрим подробнее, какие драгметаллы в радиодеталях и в каких именно можно найти.

Транзисторы

Выгоднее всего сдавать транзисторы, но не первые попавшиеся под руку, а только определенного типа. Золото присутствует в таких типах транзисторов:

• КТ 605, КТ 603, КТ 602, КТ 316, КТ 312, КТ 306, КТ 302, КТ 301, КТ 203, КТ 201, а также тех, чьи ножки имеют характерный для драгметалла цвет.
• КТ 907, КТ 904, КТ 606 – хотя с виду у них нет позолоченных элементов.
• КТ 970, КТ 958, КТ 934, КТ 931, КТ 930, КТ 925, КТ 920, КТ 919, КТ 911, КТ 909, КТ 817, КТ 816, КТ 815,
• КТ 814, КТ 611, КТ 604, КТ 602 – а также другие, у которых корпус окраски главного драгметалла.
• 2Т 912, КП 947, КП 904, КТ 912, КТ 908, КТ 802, КТ 809, КТ 808, КТ 803, КТ 812, КТ 704 – выпущенные до начала перестройки.

Часто из золота в транзисторе сделана подложка, находящаяся под проводником.

Радиолампы

В лампах содержание золота зависит от конкретной модели. Как правило, драгметаллы наносятся на сетку, расположенную рядом с анодом. Это делается с целью избегания перегрева. Рекордсмены по содержанию золота это – ЛИ702–1; ЛИ703; ЛИ-705; ЛИ-604; К-1; ТГИ1-2500/50; ГУ-84Б; ГУ-78Б; ГУ-73П; ГУ-73Б; ГУ-71Б; ГМИ-7; ГМИ-7-1; ГМИ-4Б; ГМИ-42Б; ГМИ-32Б-1; ГМИ-32Б; ГМИ-2Б; ГМИ-19Б. В этих же и других моделях присутствует в большом количестве серебро, платина, палладий. В большем количестве они использовались в образцах более чем полувековой давности. В те времена даже ножки приборов освещения покрывались благородными металлами.

Резисторы

Радиодетали, содержащие золото, платину и палладий, имеют среди своих составляющих такие резисторы-потенциометры: ПТП 2, ПТП 1, ПЛП 6, ПЛП 2, ПП3 47, ПП3 45, ПП3 44, ПП3 43, ПП3 41, ПП3 40, ППМЛ В, ППМЛ М, ППМЛ И, ППМЛ ИМ, КСП 4, КСП 1, КСД 1, КСУ 1, КП 47, КПП 1, КПУ 1, КПД 1, РС, СП5-44, СП5-39, СП5-37, СП5-24, СП5-22, СП5-21, СП5-20, СП5-18, СП5-17, СП5-16, СП5-15, СП5-14, СП5-4, СП5-3, СП5-2, СП5-1, СП3-44, СП3 39, СП3 19. Особенно ценные резисторы, которые выпускались в 70–80 годах XX века.

Конденсаторы

В конденсаторах содержание драгметаллов есть только в маркировках радиодеталей, использовавшихся в промышленности военной направленности, а точнее:

• Платина и палладий содержится в КМ 6, КМ 5, КМ 4, КМ 3; а также конденсаторах трубчатого типа ЭТ, КТ, К53 30, К53 28, К53 25, К53 22, К53 18, К53 17, К53 16, К53-15, К53 10, К53 7, К53 6, К53 1 и всех подобных деталях, изготовленных в Болгарии времен существования СССР.
• Серебро же можно найти в К15-5, К10-7В.

Разъемы

Разъемы, содержащие золото, выпускались советской промышленностью: СНП59-64В, СНП59-96Р, ГРППМ7-90Ш, РППГ2-48. Толщина драгоценного покрытия может достигать нескольких микрон.

Реле

В реле найти золото не получится, а вот серебра там прилично:

• РЭС-6 – около 157 г.
• РСЧ-52 – около 688 г.
• РКМ-П1 – около 332 г.
• РВМ – около 897 г.

Микросхемы

Среди микросхем к тому же есть радиодетали с содержанием золота:

• К 573, К 564, К 249, К 178, К 134, К 133 и такого же типа.
• К 580, К 564, К 145, К 142 и т. д.
• К 574, К 544, К 228, К 217, К 157, К 140 и других.
• АОТ 101, К 565РУ7, К 65РУ6, К 565РУ5, К 565РУ2, К 500, К 142ен и пр.

Видео по теме

Имея информацию о содержании большинства драгоценных металлов в радиоэлементах, можно сэкономить время, быстро найдя покупателя. Знание методов добычи также облегчит задачу, но лучше всего доверить реализацию деталей лицензированной аффинажной компании, которая купит микросхемы, конденсаторы и прочие элементы техники по выгодной цене. К тому же, для кустарных методов добычи драгметаллов в домашних условиях требуются не только знания в области химии и индивидуальные средства защиты, но и дорогостоящие реактивы со спецоборудованием: колбами, горелками, мешалками и т.д.

Вам также будет интересно:

Есть ли драгметаллы в реле?

Все эти радиодетали имеют паспорт, в котором, кроме прочих сведений, отображен их состав и дата выпуска изделия. Имеют они и обязательную маркировку. О наличии драгоценных металлов говорит цвет контакта в радиодетали. Наиболее перспективны в этом плане реле следующих серий:

• РЭС;
• ТРП;
• РП;
• РТН;
• РКМ;
• ТРМ.

Если реле заключено в алюминиевый корпус, это изделие требуется проверять дополнительно.

Переключатели и кнопки могут содержать драгметаллы, иногда в немалом количестве. Переключатели, произведенные до 1986 года, имеют кольцо контактов, сделанное из палладия, золота и их сплавов.

В некоторых видах радио и генераторных ламп находится немало палладия, платины, золота и особенно серебра. Есть просто уникальные радиодетали.

На данный момент в России прекращён выпуск многих радиоламп и уменьшен ассортимент генераторных ламп. Так что найти такое их количество будет сложно.

Извлекать драгметаллы из радиодеталей самостоятельно хлопотно и небезопасно. Лучше сдать их специалистам, имеющим необходимое оборудование. Аффинаж требует применения вредных для здоровья химических веществ, специальной лабораторной техники и определенных знаний химии.

РСМ

(Р)еле (С)лаботочное (М)алогабаритное. Один из ранних типов отечественных реле постоянного тока, был разработан в 50х годах

специалистами ОКБ-3 вместе с работниками ОГТ и ОГК (в то время он назывался «Красная Заря»). Самый старый известный образец на данный момент — 1955 года.

Они применялись в переносной и подвижной аппаратуре автоматики, сигнализации и связи в тех случаях, когда основными требованиями являлись минимальные габаритные размеры и вес.

Реле имеет две группы контактов. Эти недорогие массовые реле с невысокими характеристиками выпускались до самого конца СССР (в справочнике встречается год прекращения производства 1984, что опровергается образцами выпуска 1991 года), постепенно заменяясь на РЭС6, а затем на РЭС22.

Они выпускались Ереванским и Харьковским релейными заводами (он же Харьковский телефонно-коммутаторный , а ныне ПО «Радиореле»), а также Еxегнадзорским релейным ), входившим в состав армянского ПО «Реле».

Варианты РСМ-1, РСМ-2, РСМ-3 отличались набором контактов (на замыкание, на размыкание и пр.). В начале 80-х они, как и большинство малогабаритных реле общего назначения, сменили систему обозначения. После этого номер варианта не указывался, а различать их нужно было лишь по номеру паспорта.

Вырезка из справочника с данными на эти реле.

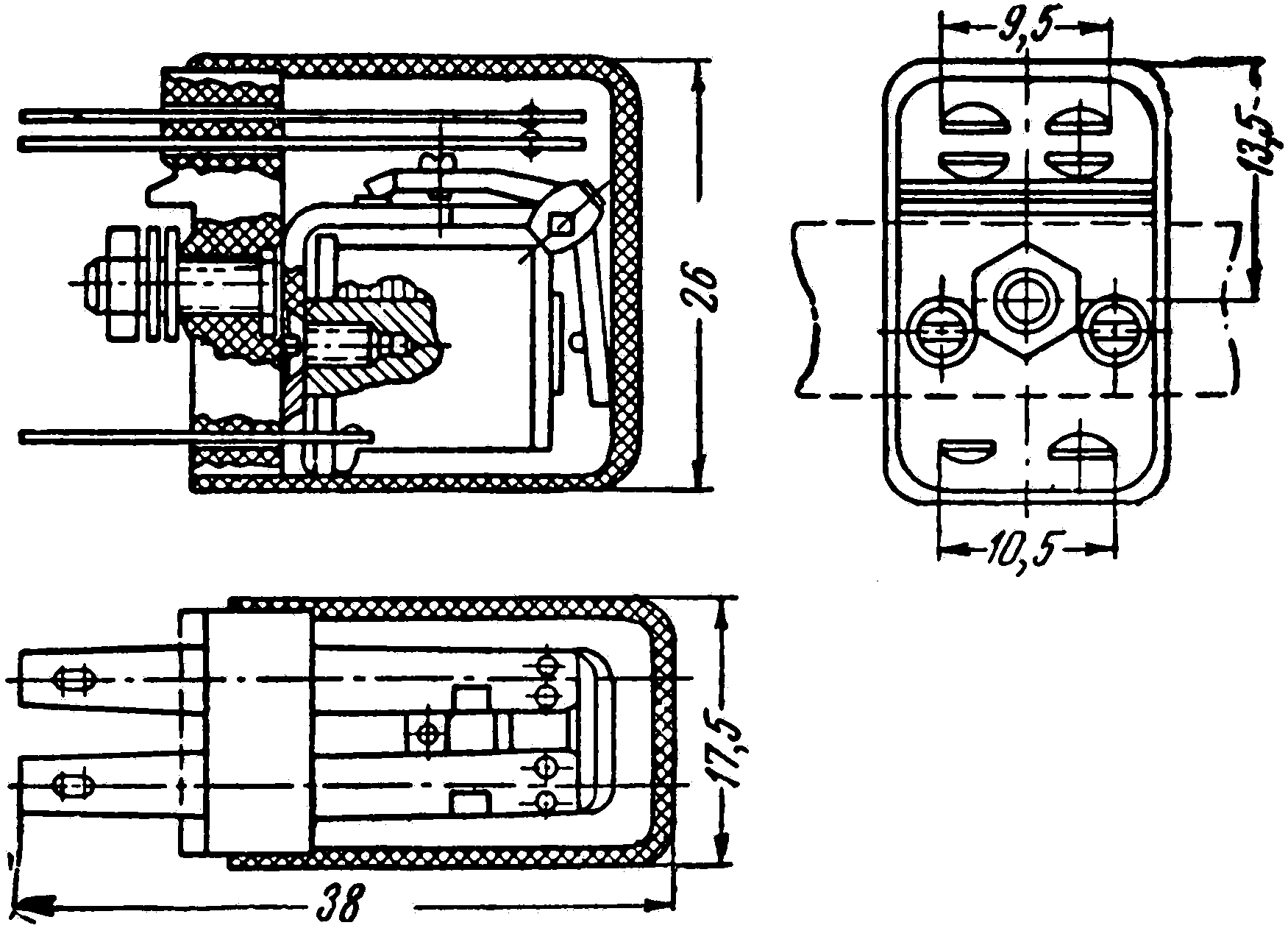

Магнитная система реле состоит из корпуса Г-образной формы, согнутого из листовой стали толщиной 1,2 мм, сердечника круглого сечения диаметром 5 мм и плоского якоря толщиной 0,8 мм. Сердечник снабжен полюсным наконечником диаметром 8 мм, длина сердечника 15 мм. На сердечник насажены две гетинаксовые щеки. Корпус крепится к основанию двумя винтами. Ширина корпуса 11 мм. Якорь удерживается на корпусе при помощи пружинной скобы из листовой фосфористой бронзы, которая приклепана к двум боковым выступам корпуса. Магнитная система защищена от коррозии никелем. Основание реле изготовлено из пластмассы и представляет собой колодку, в которую вклеены две контактные группы и две выводные пружины. Каждая группа состоит из двух контактных пружин, изготовленных из фосфористой бронзы. Подвижные пружины имеют толщину 0,15 мм, неподвижные — 0,4 мм. Ширина контактных пружин 4 мм, расчетная длина их 16 мм, пружины снабжены двумя контактами диаметром 1,6 мм из серебра марки Ср 99,9. Ход якоря реле 0,5 мм, высота штифта отлипания 0,1 мм. Реле защищено от пыли съемным чехлом из пластмассы, на котором обозначена схема выводов обмотки и контактов. Крепится реле к плате с помощью выступающего конца винта и гайки.

(фото с Форума радиодеталей)

1. Витенберг М.И. Расчет электромагнитных реле для аппаратуры автоматики и связи. М.-Л : Госэнергоиздат, 1961. 2. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй. Выпуск третий. Реле защиты и автоматики. М.-Л., «Энергия», 1965. 3. Витенберг М.И. Расчет электромагнитных реле для аппаратуры автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966. 4. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., «Энергия», 1975. 5. Каталог «Изделия промышленности средств связи». Номенклатурный справочник на 1982 год. Электромагнитные механизмы (реле). — Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1982. 6. Каталог «Изделия промышленности средств связи». Серия 4. Электромагнитные механизмы (реле). Тематический выпуск «Электромагнитные механизмы (реле)». Часть I. — Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1983. 7. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984. 8. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 3-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
