Пк12-21 (переключатель крестовый пк 12-21, переключатель пк12-21-822(д822)-54, пк-12-21 821(д821)-54, пк-12-21 802(д802)-54, пк12-21-801(д801)-54)

Структура условного обозначения переключателей

ПК12-21

УХЛ3 ТУ 43.12-00216875-014 94

Климатическое исполнение и соответствие техническим условиям

54 — степень защиты IР54 по ГОСТ 14255-69

Конструктивное исполнение приводного элемента: 1 — рукоятка с одним фиксируемым положением; 2 — рукоятка с пятью фиксируемыми положениями

Число полюсов, управляемых толкателем: — полюса отсутствуют, 2 — два полюса

8 — число полюсов, управляемых рукояткой

Без обозначения — обычное исполнение; Д — исполнение с защитой от попадания стружки

ПК — вид аппарата «Переключатель крестовый»; 12 — номер серии; 21 — номинальный ток 10 А

Относительная продолжительность включения переключателей ПК12-21

Род тока и категория применения	Режим работы	Ток нагрузки А при номинальном рабочем напряжении V, В
24	220	380
Переменный АС-11	Включение при cos_j=0,7 ± 0,05	—	20	18
Отключение при cos_j=0,3 ± 0,05	—	2	3
Постоянный DС-11	Включение и отключение при постоянной времени электрической цепи t=0,01 ± 0,0015 с	1,5	0,2	—

Коммутационная способность переключателей ПК12-21

Род тока и категория применения	Число циклов (ВО)	Ток нагрузки, А	Напряжение, В	Коэффициент мощности соs_j	Постоянная времени электрической цепи (t), с
Переменный частотой 50 (60) Гц АС-11	50	33 4 4	418	0 7	–
Постоянный DС-11	20	1 65 0 22 0 11	242	–	0 05

Примечание: значения нагрузок для полюсов управляемых толкателем в четыре раза меньше указанных в таблице.

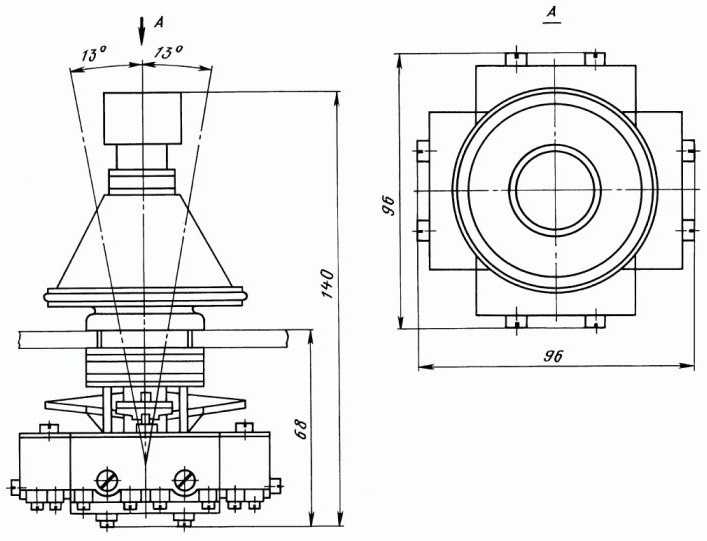

Общий вид и габаритные размеры крестовых переключателей ПК12-21

Крестовые переключатели ПК12-21-801 и ПК 12-21-802	Крестовые переключатели ПК12-21-821 и ПК 12-21-822
Крестовые переключатели ПК12-21Д801 и ПК 12-21Д802	Крестовые переключатели ПК12-21Д821 и ПК 12-21Д822

     Механическая износостойкость переключателя крестового ПК12-21 составляет не менее 250 000 циклов ВО для каждого из полюсов, управляемых рукояткой; 1 250 000 циклов ВО для каждого полюса, управляемого толкателем. Усилие управления составляет: для рукоятки — не более 50 Н, для толкателя не более — 30 Н. При этом интервал между последовательными циклами составляет от 5 до 10 с при продолжительности включения ПВ=60%. Рукоятка переключателя крестового выдерживает действие приложенного момента 10 Н без остаточных деформаций. Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента не менее 20 Н.
     Коммутационные элементы переключателя ПК 12-21, управляемые рукояткой или толкателем, выдерживают сквозной ток до 150 А. К одному контактному зажиму переключателя допускается присоединение одного медного или алюминиевого провода сечением до 2,5 мм ли двух медных проводов сечением 1 мм.
     Гарантийный срок эксплуатации переключателя ПК 12-21 2 года с момента ввода переключателя в эксплуатацию. В комплект поставки входят: переключатель, техническое описание и инструкция по эксплуатации (один экземпляр на партию не менее 10 переключателей, направляемых в один адрес, если иное количество не оговорено в заказе). Запасные части к переключателю не поставляются.

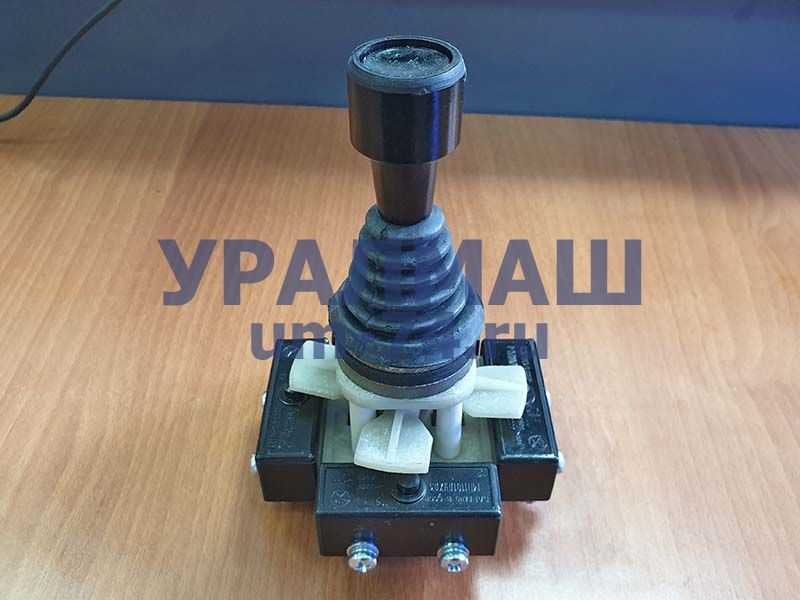

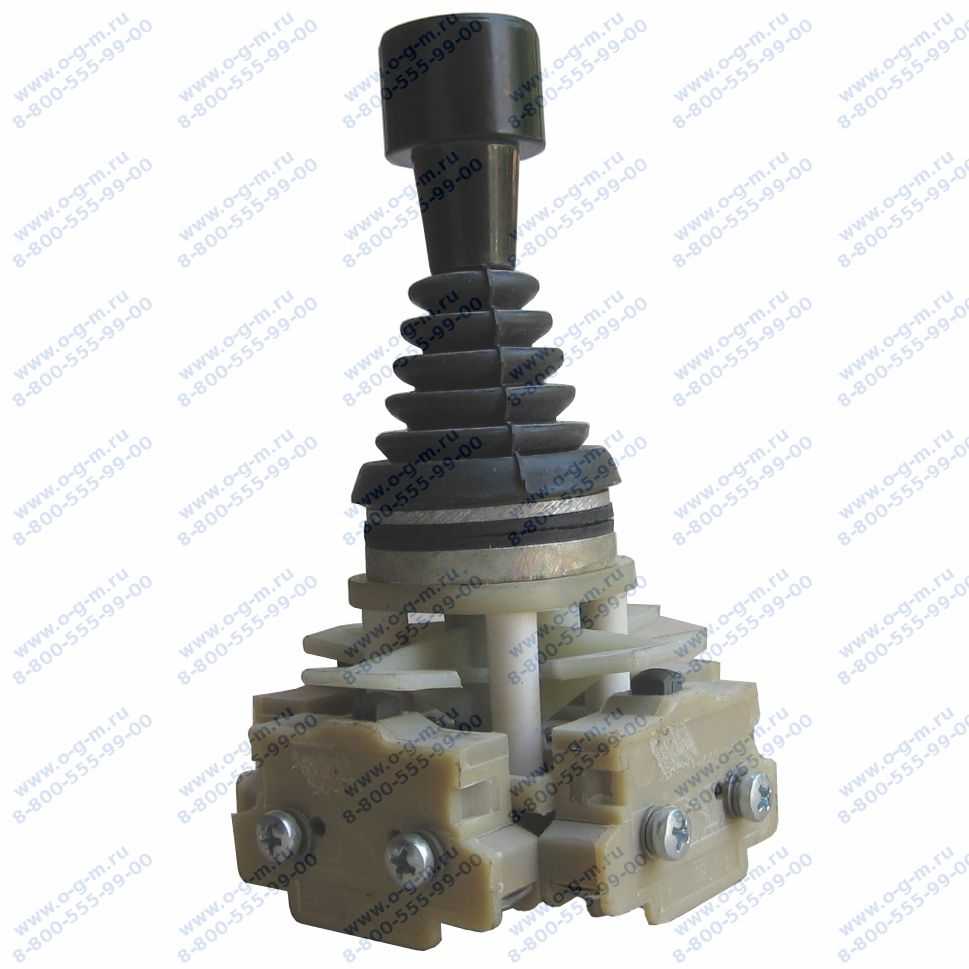

Переключатель крестовый ПК12-21

Переключатели серии ПК12-21 используются для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением 380 В,
постоянного тока напряжением 220 В. Переключатели входят в комплект поставки к панелям, пультам, шкафам управления металлорежущих станков,
а также ко всем другим подобным устройствам. Как правило, для управления такими устройствами необходима мнемоническая связь между направлением
перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма. Такую связь и обеспечивает ПК12-21.

Расшифровка ПК12-21, маркировка.

ПК12-21-Д-8-Х-Х-54 УХЛ3 ТУ 43.12-00216875-014 94ПК — переключатель крестовый;12 — номер серии;21 — номинальный ток 10 А;Д — исполнение с защитой от попадания стружки (если отсутствует — обычное исполнение);8 — число полюсов, управляемых рукояткой;Х — число полюсов, управляемых толкателем: 0 — полюса отсутствуют, 2 — два полюса;Х — конструктивное исполнение приводного элемента: 1 — рукоятка с одним фиксируемым положением;
2 — рукоятка с пятью фиксируемыми положениями;54 — степень защиты IР54 по ГОСТ 14255-69;УХЛ3 ТУ 43.12-00216875-014 94 — климатическое исполнение и соответствие техническим условиям.

Условия эксплуатации ПК12-21

Технические характеристики ПК12-21

Параметры,единица измерения	Значение
Исполнение приводного элемента:	рукоятка с пятью фиксируемыми положениями
Масса, кг, не более:	0,342
Номинальное напряжение, В: переменного тока частотой 50 (60) Гц: постоянного тока:	380 220
Коммутационная износостойкость переключателей при частоте включений не более 600 циклов в час, относительной продолжительности включения (ПВ) 40, 60% с электрическими нагрузками составляет не менее:	0,25106 циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки); 1,25106циклов ВО для полюсов, управляемых толкателем.
Механическая износостойкость составляет не менее:	0,2510(6) циклов ВО для каждого из полюсов, управляемых рукояткой; 1,2510(6) циклов ВО для каждого полюса, управляемого толкателем.
Усилие управления составляет, не более: для рукоятки,Н; для толкателя ,Н.	50 30
Интервал между последовательными циклами:	от 5 до 10 с при ПВ=60%.
Рукоятка переключателя выдерживает действие приложенного момента:	(10+/-1) Н*м без остаточных деформаций.
Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента:	не менее (20+/-2) Н*м
Коммутационные элементы переключателя, управляемые рукояткой или толкателем, выдерживают сквозной ток:	150 А
К одному контактному зажиму переключателя допускается подсоединение одного медного или алюминиевого провода сечением:	до 2,5 мм2 или двух медных проводов сечением 1 мм2
Число полюсов, управляемых толкателем:	2
Гарантийный срок эксплуатации:	2 года с момента ввода переключателя в эксплуатацию
