Как выбрать измерительное устройство и на какие параметры обращать внимание? Рассмотреть эти вопросы можно на примере такой модели, как осциллограф с1 49. Осциллограф с1 49 во включенном состоянии

Осциллограф с1 49 во включенном состоянии

Осциллограф — понятие и конструкция прибора

Выбор любых осциллографов осуществляют по основным показателям:

• вид устройства;
• место применения;
• частота дискретизации;
• полоса пропускания;
• глубина памяти;
• скорость обновления изображения;
• количество каналов.

Не отличается от этого алгоритма и выбор характеристик аппарата с1 49.

По виду осциллоскопы разделяются на аналоговые и цифровые приборы. К первым относятся осциллографы с1 67, с 1 49, с 1 73 и им подобные. Цифровые модели, такие как АКИП-4115/1А, отличаются более высокой стоимостью и сложным управлением. По месту применения делятся на стационарные, переносные, портативные и модели с интерфейсом USB.

Диапазон пропускаемых устройством частот – один из ключевых параметров. Ориентируясь на характеристику сигналов, подлежащих будущим измерениям, выбирают наиболее подходящие модели.

Две взаимосвязанных между собой характеристики – частота дискретизации и глубина памяти, выбираются с учётом влияния друг на друга.

Внимание! Чем больше глубина памяти, тем выше показатель частоты дискретизации, однако увеличение глубины увеличивает нагрузку на систему, и она может замедлить производительность прибора. Чтобы при работе повышать частоту дискретизации, желательно иметь запас по глубине памяти, чтобы не падала скорость обновления запоминаемой информации на дисплее

Высокая скорость обновления нужна для того, чтобы увеличить вероятность фиксации на осциллограмме редких и единичных событий. При отладке аппаратуры это нужные позиции характеристик моделей, применяемые в работе.

Одно,- и двухканальные осциллоскопы наиболее распространены в использовании. Если необходимо изучать несколько процессов одновременно и выводить результат на дисплей, выбирают многоканальные устройства.

Сравнение характеристик осциллографов советского производства с н313

Несмотря на то, что современный рынок заполонили приборы иностранного производства цифрового исполнения, аналоговые осциллоскопы не теряют своей популярности.

Важно! Измерительные приборы проходят периодическую проверку в специальных лабораториях согласно МПИ – меж периодичного интервала. Для осциллоскопов он равен 12 мес

По результату составляется протокол проверки, и на прибор наклеивается бирка с датой следующей проверки.

Предназначение

После изобретения электронно-лучевой трубки (ЭЛТ) появился на свет oscilloscope в 1897 году. Карл Браун, немецкий физик, сконструировал первый настоящий аппарат, позволяющий видеть колебания на экране.

Внешний вид осциллографа н3013 лабораторного типа

Модель осциллографа С1 73 в линейке устройств своего класса – один из популярных отечественных приборов. Для электронно-лучевых измерителей у него масса преимуществ:

• простое устройство;
• доступная цена;
• достаточно компактные габариты;
• высокие эксплуатационные качества.

Если сложные модели использовались только в специальных лабораториях, то с1 73 со временем стал настольным прибором каждого уважающего себя радиолюбителя. Он превосходил по характеристикам осциллограф н313. Аппарат позволял проводить мониторинг электрических импульсов со следующими параметрами:

• Величина исследуемых сигналов в диапазоне 20 мВ – 120 В, использование внешнего делителя 1:10 увеличивает верхний предел до 350 В;
• измеряемые частоты лежат в диапазоне от 0 до 5 МГц;
• изменение временного интервала от 0.4 до 0.5 с;
• измеритель разрешает наблюдать напряжение сигнала переменного и постоянного токов.

Масса oscilloscope без внешнего выпрямителя составляет 3,2 кг. Питание схемы осуществляется от 220 В через встроенный выпрямитель. Применение внешнего источника на 27 В позволяет использовать устройство в полевых условиях. Потребляемая мощность от сети – 30 Вт. Мощность отдельного аккумулятора – до 20 Вт.

ЭЛТ имеет размеры 6*4 см и оснащается резиновой светозащитной маской.

Фото осциллографа с1 73, выпущенного в СССР

К сведению. В продаже имеются компактные устройства, которые можно заказать по почте. Основные параметры осциллографа с1 101, описание и правила эксплуатации отражены в инструкции, прилагаемой к устройству.

Осциллоскоп с1 49 б/у в рабочем состоянии можно приобрести через интернет-площадки продаж электронного оборудования. Там же можно заказать осциллографы н3013 или с1 101.

Осциллограф универсальный С1-83 | Радиодетали в приборах

Осциллограф С1-83 предназначен для визуального наблюдения и исследования электрических сигналов в диапазоне частот (0 – 5) МГц путем: измерения амплитудных и временных параметров исследуемого сигнала; одновременного изображения двух исследуемых сигналов на одной развертке; изображения функциональных зависимостей между двумя сигналами в режиме X-Y.С1-83 позволяет производить измерения напряжений в диапазоне 400 мкВ – 200 В и временных интервалов в диапазоне 400 нс – 20 с. Применяется в лабораторных, цеховых и полевых условиях.

Технические характеристики осциллографа С1-83

Размер ЭЛТ 120х100 мм (10х8 дел.)Ширина луча 0,8 ммПитание: 220 В, 50 Гц; 115 или 220 В, 400 Гц; =27 ВПотребляемая мощность 50 В · АПотребляемый ток 1,2 А (от =27 В)Габариты 438х303х200 ммМасса 10 кг

Вертикальное отклонение

Число каналов 2Полоса пропускания (0 – 5) МГцВремя нарастания ПХ 70 нсКоэффициент отклонения 0,1 мВ/дел – 2 В/дел (ряд 1-2-5)Основная погрешность ±4%Максимально допустимое суммарное значение постоянного и переменного напряжения: на входах I и II 160 В; на входе делителя 1:10 200 ВВходной импеданс: непосредственный вход 1 MОм/35 пФВходной импеданс: с делителем 1:10 10 MОм/15 пФ

Горизонтальное отклонение

Режим работы: автоколебательный, ждущийКоэффициент развертки (0,5 – 5*106) мкс/делОсновная погрешность ±5%Основная погрешность при использовании множителя развертки ±8%Внешняя синхронизация: диапазон частот 1 Гц – 5 МГц; амплитуда (0,5 – 50) В.

Ценные радиодетали в осциллографе С1-83

Конденсаторы: Конденсаторы КМ5 зелёные группа D – 1,05 гКонденсаторы КМ6 рыжие группа V – 3,1 гКонденсаторы КМ6 рыжие группа D – 3,2 гКонденсаторы КМ6 рыжие общая группа – 29,3 гКонденсаторы К53-14 – 14 г

Транзисторы: Транзистор КТ602 желтый – 6 штТранзистор КТ602 белые – 4 штТранзистор КТ603 желтый – 2 штТранзистор КТ608 желтый – 1 штТранзистор КТ203 желтый – 16 штТранзистор КТ312 белые – 23 шт

Микросхемы: Микросхемы 140УД 12 выводов – 11 штМикросхемы 159НТ1В 8 выводов – 9 штМикросхема 542НД1 – 1 шт

Переключатели: Переключатель ПКн8-1в – 1 штПереключатель ПКн8-2в – 1 штПереключатель ПКн8-4в – 1 шт

Резисторы СП5-16ВА – 5 шт

Металлы: Алюминий – 1,12 кгМедь – 0,35 кгПлаты – 0,45 кгПровода – 0,2 кг

Инструкция как пользоваться

Подготовка к работе

До включения прибора в сеть необходимо убедиться в соответствии установки предохранителя напряжению питающей сети (0,25А на 220 В; 0,5А на 127 В, гнездо предохранителя на 110В не рабочее).

1. Нужно заземлить корпус прибора.
2. Необходимо соединить кабель питания прибора электрической сетью и нажать клавишу «СЕТЬ». При этом должна загореться подсветка клавиши.
3. Через несколько минут после запуска, нужно отрегулировать яркость и фокусировку линии развертки соответствующими ручками.
4. После прогрева в течение 20 мин надо сбалансировать усилитель вертикального отклонения луча.

Осциллограф Н313.

Эти похожие рекомендации, как я понял, это как на измерительном приборе выставлять сперва наибольший предел по току или напряжению?

Получается, что вверх или вниз от нуля, на этом пределе «усиление мв/дел» луч покажет 60 мв (три клетки)? И ещё. Делитель 1:1 …. 1:1000 действует как бы в паре с милливольтами на деление? До этого имею некоторый опыт в пользовании и владении Н3013. Там нет никаких фиксированных положений. Просто ручки усилителей по развёртке. Соответственно всё клетки никак не соотносятся к вольтам и милливольтам. А тут уже покруче осцил. Вот и вникаю в фиксированные размеченные цифры и линии.

Если мне нужно посмотреть форму сигнала с нормальной синусоидой, напряжением 7.1в переменки действительного, то на экране должно показывать 10.011 амплитудного, с общим размахом 20.022 от горба к горбу. Что нажимать на делителе, чтобы три клетки соответствовали 10в?

Ещё раз. Я читал, что изначально этот предок (или переключатель) выпускается на напряжение 220в. Не увидев сзади отдельного переключателя, я решил, что сам транс делался только на 220, и переключатель и дырка в корпусе для него аннулированы. Такое часто бывало с советскими магнитофонами (и прочим) и с современными трансформаторными устройствами. Просто дырка под переключатель есть, но заклеена плёнкой. Это и сбило с панталыку.

У того, как я понял, автозапуск генератора развёртки, с приходом импульса исследуемого. Что означает кнопка 1S развёртки? Одну клетку луч нарисует за одну секунду? А если я меряю неизвестную частоту, полный период которой занимает 4 клетки, и нажата кнопка- 10 миллисекунд, то это 50 гц? Не, что то вроде не то. Какой таблицей пользоваться, чтобы в неё внести количество клеток полного периода, подставить длительность развёртки, и получить частоту в герцах? Наклею бумажку на корпус, чтоб всегда была под глазами. Места достаточно для шпаргалок.

Но это на несколько порядков лучше, чем 10 кГцовый Н3013, появившейся у меня лет 5 назад.

п.с

Ещё одни важные термины в голове важно помнить. это делитель и развёртка

Делитель, это вертикал У, а развёртка это горизонт Х. Со школьной геометрии уже забыл, что это такое

Школьный осциллограф Н3017, паспорт. / Инструмент / Сообщество EasyElectronics.ru

Практически у троих моих подопечных пропала развертка в том числе и у Н3017. Решил начать ремонт именно с него, так как этот самый простой, и на первый взгляд в этом керогазе ломаться вроде и нечему. К тому же, на первых порах его будет вполне достаточно для просмотра основных сигналов, связанных с управлением разверткой. По крайней мере для ремонта С1-94 его вполне хватило.

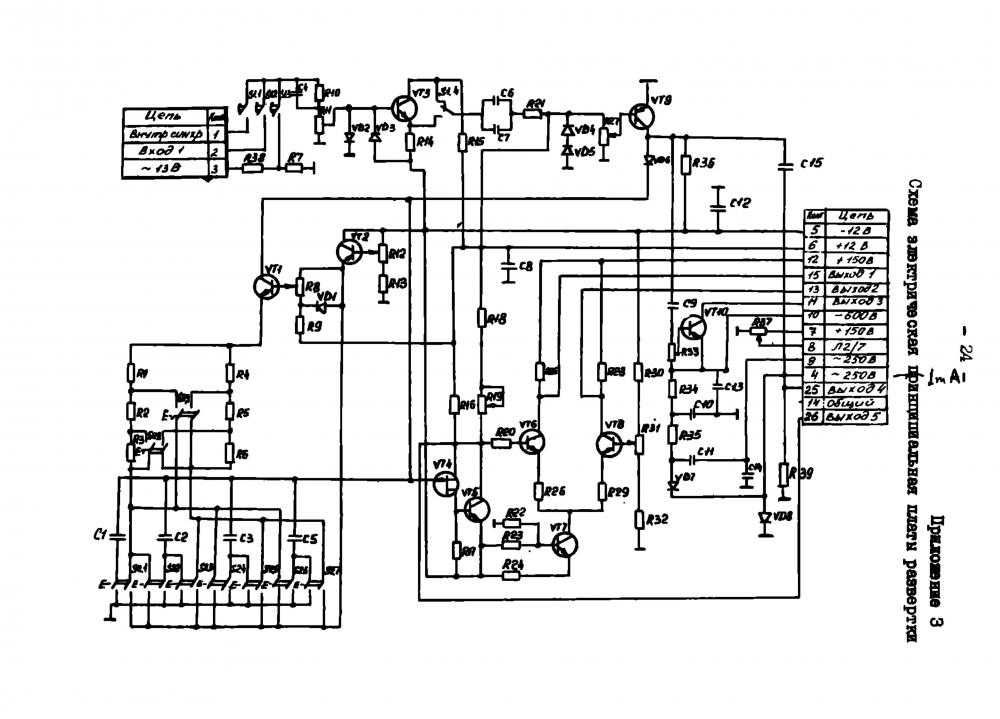

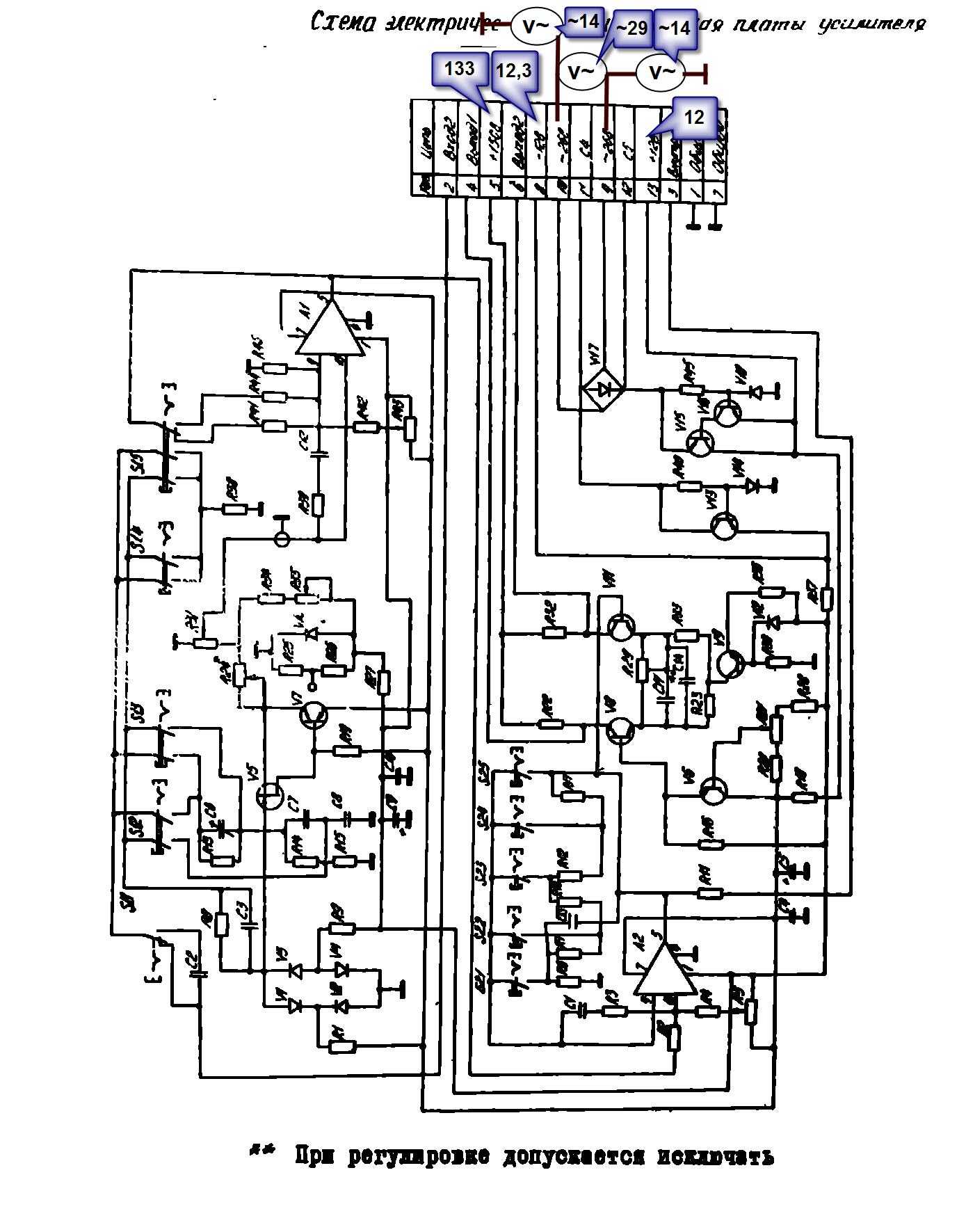

Скачала документ разбил на отдельные файлы, конвертировал их в формат TIFF и немного поколдовал над изображением схемы в фотошопе и уже потом для удобства в работе перерисовал схему в sPlan 7. Так что кому надо в архиве в конце публикации найдете документ схемы для печати с номиналами.

Убедившись в исправности ЭЛТ, блока питания и наличия высокого напряжения на анодах, я заменил все электролиты в каналах горизонтального и вертикального отклонения. Силовые транзисторы VT5, VT6, VT11, VT12 в каналах КВО и КГО КТ611А заменил на более надежные КТ940А. Так же мне не понравились транзисторы VT3 и VT4 типа КТ315Б, я их заменил на КТ315Е. И прибор заработал как новенький.

На снимке ниже можно увидеть внутренности этого прибора, согласитесь все просто и доступно.

Было бы лучше заменить все емкости и полупроводники на более современные и более надежные, но в виду того что у меня появилась идея по переделке данного прибора, я остановился пока на этом уровне. Ведь мне все что от него нужно, это увидеть форму сигнала, чтоб иметь представление о происходящих процессах.
Вслед за этим взялся за С1-94 с которым бился больше недели и не мог вычислить проблему. Развертка то исчезала, то вновь появлялась, причем происходило это спонтанно без какой-либо привязки к разогреву прибора, продолжительности работы. Замена емкостей в каналах КГО и КВО дала лишь восстановление яркости луча, который в последнее время на максимуме был еле виден в дневное время. Замена силовых транзисторов в каналах КГО и КВО уменьшила незначительно их нагрев, но проблема осталась на прежнем уровне. Очень помогла статья „О ремонте осциллографов С1-94”.

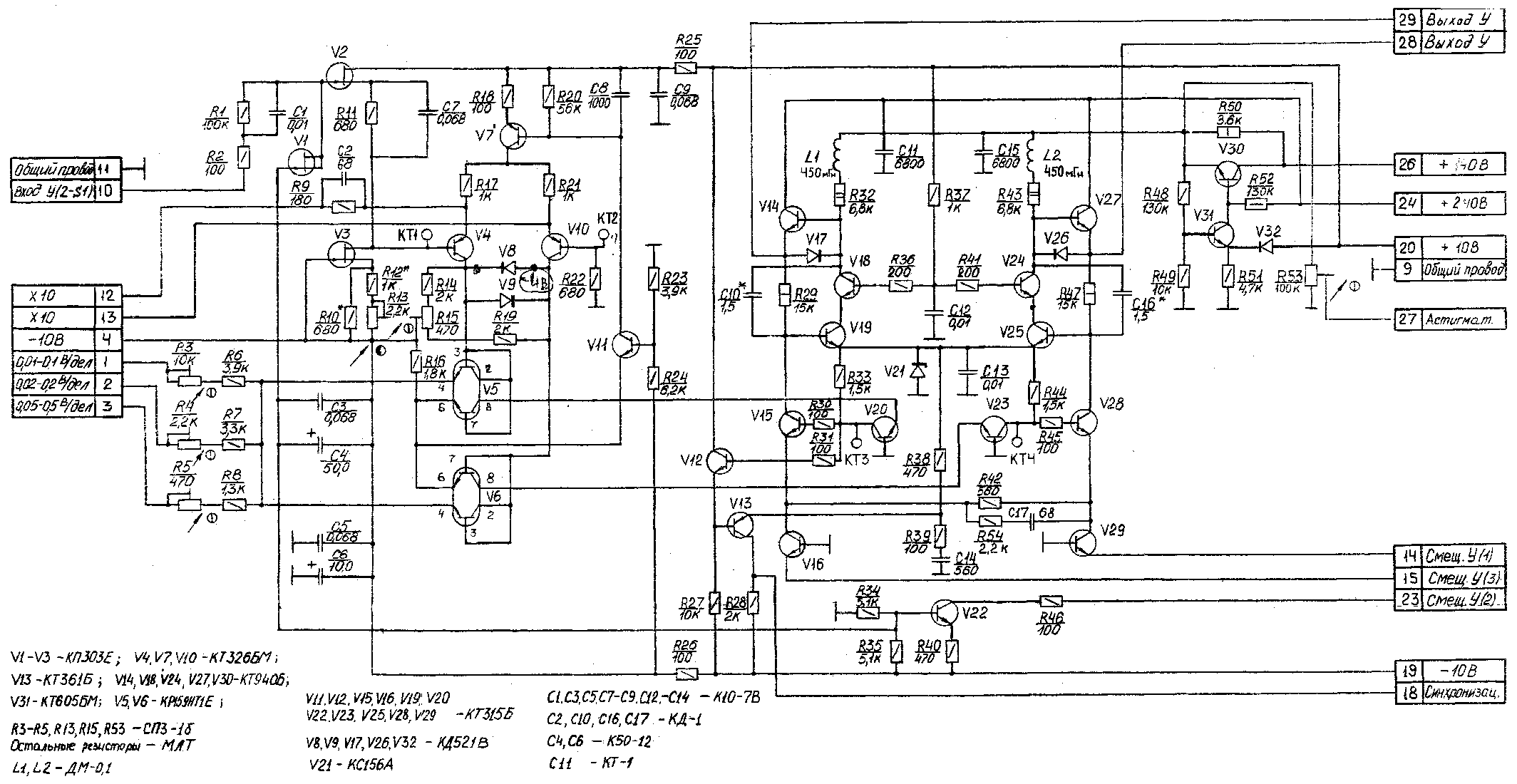

По совету автора заменил на плате У3 транзисторы Т4, Т6, Т10, Т14 и Т17 типа КТ361Г на КТ3107Б. Это лишь улучшило работу прибора в плане уменьшения дрейфа луча и лучшей стабильности напряжений +12V и -12V.
Лишь когда прибор в очередной раз перестал работать длительное время, мне удалось поймать неисправность, да и то не сразу. Проблема была в том, что периодически пропадало напряжение на модуляторе ЭЛТ. Вычислить причину этого явления долго не удавалось скорей по причине наводок. Цифровые приборы весьма чувствительны к наводкам и часто могут ввести в заблуждение, что в общем и происходило. На беду, обычного хорошего авометра у меня не оказалось, но тут выручил Н3017. С его помощью удалось увидеть вместо четкого напряжения какую-то белиберду. А дальше все просто, прозвонка показала обрыв выводов 13 – 14 и 11 – 12 в обмотках импульсного трансформатора.

Ниже найдете ZIP — архивы на оба прибора отдельно. По С1-94 удалось найти два рисунка основной платы но плата моего прибора совпадает с ними лишь частично. Так же, они и между собой частично различаются, что вполне закономерно.

Предприятие производитель может вносить изменения в конструкцию не влияющие на работу изделия.
Думаю этот текст знаком многим. К тому же этот прибор изготавливали несколько различных предприятий в разных регионах.
