Осциллограф омл-3м

Содержание драгоценных металлов

Осциллограф омл 3м содержание драгметаллов:

Конденсаторы: Конденсаторы К10-7В – 9,1 г Конденсаторы КТ – 0,7 г

Транзисторы: Транзистор КТ203 желтые – 5 шт Транзистор КТ814 – 14 шт Транзистор КТ315 – 33 шт Транзистор КТ3102 – 3 шт

Микросхемы: Микросхемы 155 серия черный пластик 8 выводов – 4 шт

Металлы: Алюминий – 0,3 кг Медь – 0,11 кг Платы – 0,25 кг Провода – 0,05 кг Посеребренка – 15 г (переключатели П2к)

Портативный осциллограф ОМЛ-2М изначально был предназначен в основном для начинающих радиолюбителей. Но его характеристики во многом не уступают вполне профессиональным осциллографам и позволяют выполнять практически все измерения

Технические характеристики осциллографа ОМЛ-2М

Длительность исследуемого импульса: от 0,1 мкс до 0,1 с, размах от 10 мВ до 300 В; Диапазон частот наблюдаемых периодических сигналов: от 3 Гц до 5 МГц; Амплитуда исследуемых сигналов: от 10 мВ до 150 В; Измеряемые временны́е интервалы: от 0,4 мкс до 0,2 с; Погрешность измерения амплитуд импульсных сигналов в диапазоне их изменения от 20 мВ до 150 В — не более 15 %. Погрешность измерения временны́х интервалов в диапазоне от 0,4 мкс до 0,2 с при величине изображения по горизонтали от 4 до 6 делений — не более 15 %. Питание от сети переменного тока напряжением 220 В ± 10 %, 50 Гц; Потребляемая мощность: 30 Вт. Максимальная продолжительность непрерывной работы: 8 часов.

Ценные радиодетали в осциллографе ОМЛ-2М

Конденсаторы: Конденсаторы К10-7В — 9,1 г Конденсаторы КТ — 0,7 г

Транзисторы: Транзистор КТ203 желтые — 5 шт Транзистор КТ814 — 14 шт Транзистор КТ315 — 33 шт Транзистор КТ3102 — 3 шт

Микросхемы: Микросхемы 155 серия черный пластик 8 выводов — 4 шт

Металлы: Алюминий — 0,3 кг Медь — 0,11 кг Платы — 0,25 кг Провода — 0,05 кг Посеребренка — 15 г (переключатели П2к)

Содержание драгоценных металлов в осциллографе ОМЛ-2М

Золото: 0,15 грамм.Серебро: 1,21 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: из паспорта

Практически все советские радиодетали содержали в себе драгметаллы. Причем, как отмечают эксперты, в больших количествах. Если золото можно было встретить лишь в транзисторах и микросхемах, то есть в активных радиодеталях, то в контрольно-измерительных приборах использовалось часто золото.

Драгметаллы и в советское время ценились очень серьезно, поэтому нельзя говорить о том, что советские инженеры не понимались всей ценности золота и серебра, но активно их использовали при изготовлении радиодеталей и приборов различного назначения. Но для чего нужно было использовать драгметаллы при производстве осциллографов? И какие модели этих контрольно-измерительных приборов имеют наибольшее количество драгметаллов?

Сколько драгметаллов в различных моделях осциллографов?

Эксперты указывают на тот немаловажный факт, что осциллографы с драгметаллом встречались повсеместно. Эти приборы применялись и в лабораториях, и на производствах, поэтому нужда в них была значительная. Но на их изготовление не экономили драгметаллы, так как приборы должны были функционировать долгие годы без помех и сбоев. Данные, полученные с осциллографов, были крайне нужны экономике страны.

Например, в осциллографе модели С4-75 было очень много серебра на контактах на один прибор – 185 граммов. Золота было тоже достаточно большое количество – больше пяти граммов на один прибор. Платины практически не было, но зато был палладий в количестве 14 граммов на один прибор.

Стоит помнить, что драгметалл в осциллографах присутствовал повсеместно и использовались все ценные и менее ценные драгметаллы при производстве данного типа контрольно-измерительных приборов. Рекордным количеством золота и палладия отличалась модель осциллографа С4-72. В одном приборе на контактах использовалось рекордное количество золота- почти 90 граммов. Также прибор отличается рекордным содержанием палладия для всех осциллографов – 19 граммов на один прибор. Платины в осциллографе почти не было, но зато серебра было 160 граммов.

• Лавандовая комната краткое содержание



• Ознакомление с фольклором в доу



• В дебрях борнео краткое содержание



• Технологическая карта рыба запеченная в сметанном соусе для доу



• Омлет с сахаром книга краткое содержание

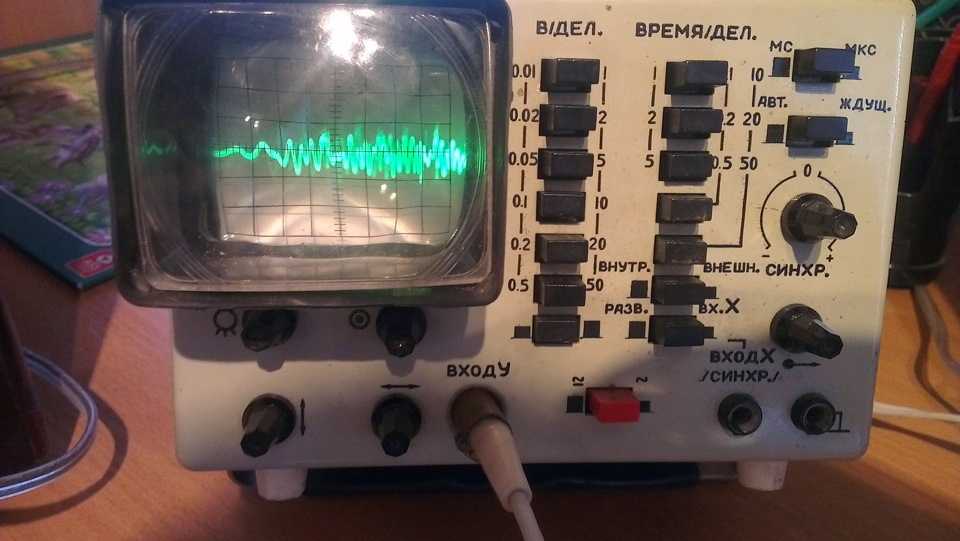

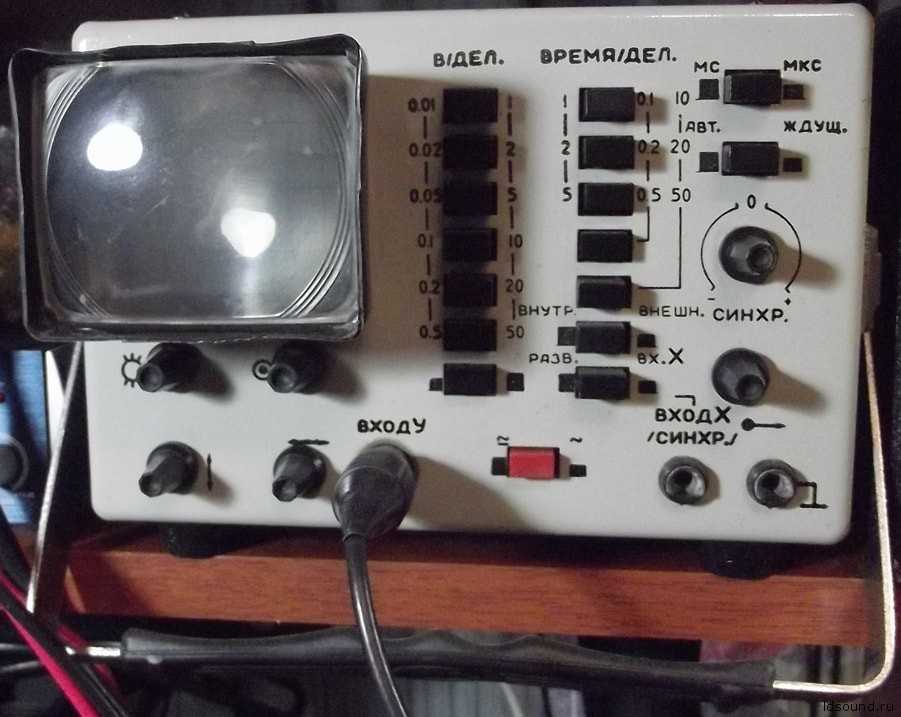

Осциллограф ОМЛ-3М — внешний вид, предназначение устройства

Осциллограф радиолюбителя омл 3м полезен тем, что позволяет наблюдать электрические сигналы, изменяющиеся во времени. Сигналы могут быть медленными или быстрыми. Осциллограф имеет функции усиления и задержки, которые позволяют наблюдать часть или весь сигнал. Другие функции позволяют физически перемещать сигналы по экрану. Все это облегчает измерение сигнала.

Сферы применения ОМЛ 3М

Осциллографы используются для просмотра сигналов, поступающих непосредственно от таких устройств, как звуковые карты, что позволяет отображать волны в режиме реального времени. Они используются в качестве электрокардиограмм, для проверки цепей и устранения неисправностей электронных устройств, таких как телевизоры. Осциллографы с функциями хранения позволяют собирать, извлекать и анализировать сигналы для последующего использования.

Хотя осциллографы дороже, чем некоторые другие элементы испытательного оборудования, включая мультиметры, их часто можно найти в домах и мастерских любителей электроники

В результате важно, чтобы люди знали, как пользоваться осциллографом

Технические параметры

Рассмотрим характеристики осцилографа ОМЛ 3М:

• сколько каналов: 1 канал
• вертикальное отклонение: 5 МГц
• размер экрана: 38 мм (1,5 дюйма)
• синхронизация развертки: есть
• интервалы времени: от 0,4 мкс до 0,2 с;
• напряжение в сети: 220 В ±10 %, 50 Гц;
• рабочие температуры: от 60°С до -40°С

Как пользоваться

Использование осциллографа довольно просто:

1. 1. Включите питание: это может показаться очевидным, но это первый шаг. Обычно переключатель будет помечен как «Питание» или «Линия». После включения питания нормально включается индикатор питания или индикатор линии. Это показывает, что сила была применена.
   2. Дождитесь появления дисплея осциллографа: хотя многие осциллографы в наши дни имеют дисплеи на основе полупроводников, многие из старых по-прежнему используют электронно-лучевые трубки (КТР), и для их прогрева требуется некоторое время, прежде чем появится дисплей. Даже современным полупроводниковым приборам часто требуется время, чтобы их электроника «загрузилась». Поэтому часто необходимо подождать минуту или около того, прежде чем осциллограф можно будет использовать.
   3. Найти след. Как только осциллограф будет готов, необходимо найти след. Часто это будет видно, но прежде чем будут видны какие-либо другие формы волны, это первая стадия. Как правило, триггер можно установить в центр, а рычаг выключения повернуть полностью против часовой стрелки. Также установите регуляторы горизонтального и вертикального положения в центр, если их там еще нет. Обычно след становится видимым. Если нет, то можно нажать кнопку «лучевой луч», и это обнаружит след.
   4. Установка регулировки усиления: Следующий этап — установка регулировки усиления по горизонтали. Это должно быть установлено так, чтобы ожидаемый след почти заполнил вертикальный экран. Если ожидается, что форма сигнала будет 8 вольт от пика до пика, а калиброванный участок экрана высотой 10 сантиметров, то установите усиление так, чтобы оно составляло 1 вольт / сантиметр. Таким образом, сигнал будет занимать 8 сантиметров, почти заполняя экран.
   5. Установите скорость временной базы: также необходимо установить скорость временной базы на осциллографе. Фактическая настройка будет зависеть от того, что нужно увидеть. Как правило, если форма волны имеет период 10 мс, а экран имеет ширину 12 сантиметров, тогда будет выбрана скорость на основе времени 1 мс на сантиметр или деление.
   6. Подайте сигнал: если элементы управления установлены приблизительно правильно, сигнал может быть подан, и изображение должно быть видно.
   7. Настройте триггер: на этом этапе необходимо отрегулировать уровень триггера и определить, сработает ли он на положительном или отрицательном фронте. Регулятор уровня триггера будет в состоянии контролировать, где на сигнале запускается временная база, и, следовательно, трасса начинается на сигнале. Выбор того, сработает ли он на положительном или отрицательном фронте, также может быть важным. Они должны быть скорректированы, чтобы дать необходимое изображение.
   8. Отрегулируйте элементы управления для получения наилучшего изображения. При наличии стабильной формы волны элементы управления вертикальным усилением и временной базой можно повторно настроить для получения требуемого изображения.

Осциллограф малогабаритный школьный »ОМШ-3М»

Осциллограф малогабаритный школьный »ОМШ-3М»

А у меня ребенок, со школы ,притащил вот это чудо. ОМШ-3М.С документами.Теперь думаю, можно ли на нем синус от усилителя увидеть. Буду пробывать.

Всё для пайки мягкими припоями

Sputnik писал(а): Источник цитаты ОМШ-3М.С документами.Теперь думаю, можно ли на нем синус от усилителя увидеть.

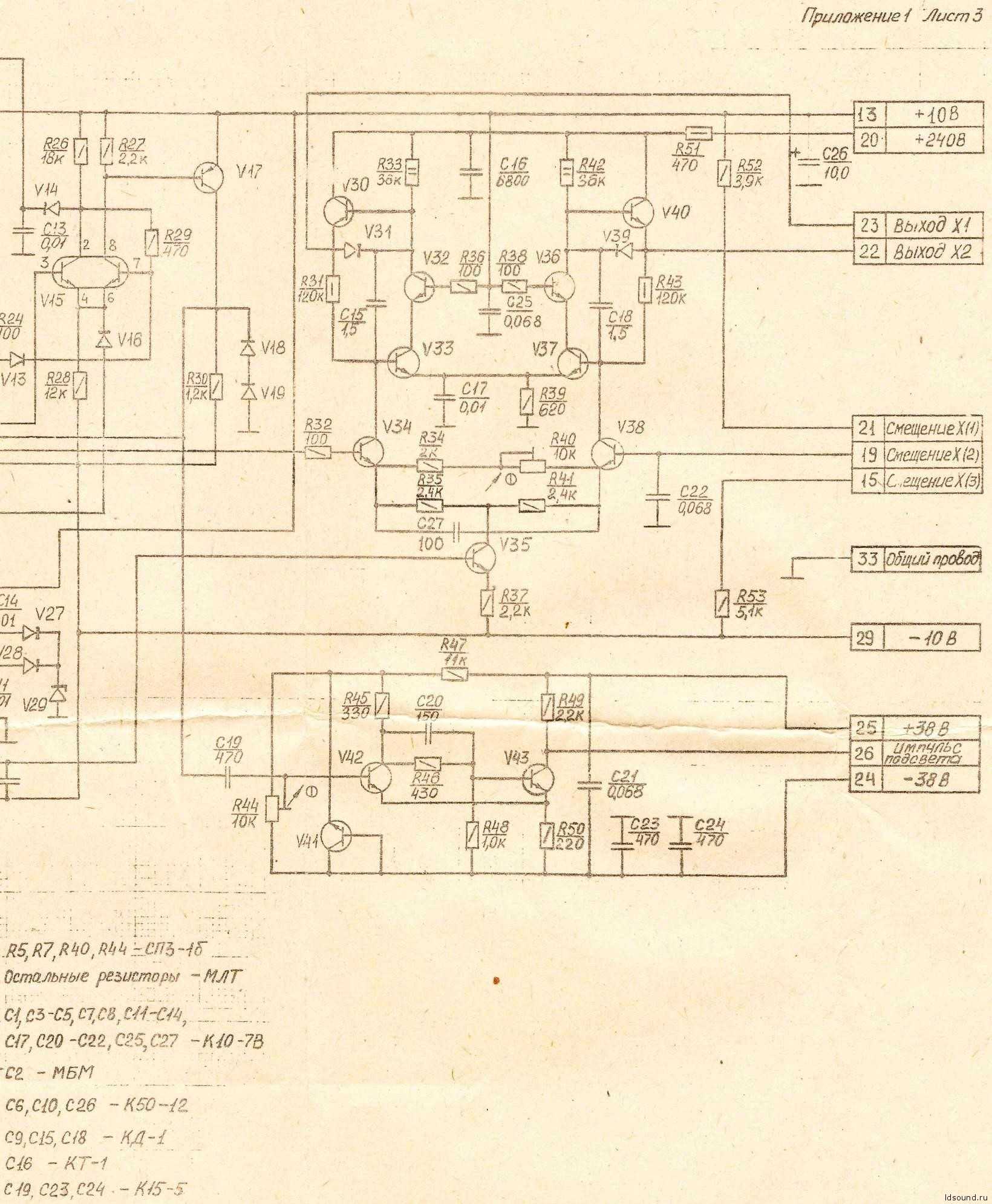

адский агрегат, у меня стоит неисправный вроде и схема простая и карту напряжений проверил, все равно фигню кажет

Каждый убежден, что другие ошибаются, когда судят о нем, и что он не ошибается, когда судит о других.

Всё для пайки мягкими припоями

ROW писал(а): Источник цитаты адский агрегат, у меня стоит неисправный вроде и схема простая и карту напряжений проверил, все равно фигню кажет

Осциллограф малогабаритный школьный »ОМШ-3М»

Можно. Частотный диапазон этого осцилла как раз покрывает звуковой диапазон. Из особенностей — питание от 36В источника переменного тока. Такие осциллы разрешалось ставить в учебных классах. Поэтому и напряжение питания 36В.

Когда-то лет 7 назад у меня был такой, тогда я перемотал его первичку на 220В, чтобы не использовать для питания осцилла дополнительный транс 220В/36В. Работать вполне можно, несмотря на маленький экранчик. Но частотный диапазон маловат если требуется работа например с импульсной техникой. А для звука сойдет.Кстати я немного расширил частотный диапазон осцилла. Но там пришлось вмешиваться в нагрузку выходного каскада — уменьшать нагрузочные сопротивления выходных каскадов. А это повело за собой рост потребляемой мощности, да и выходные транзисторы стали работать в более напряженном режиме. Зато полоса расширилась в 5 раз. В общем на нем можно экспериментировать. Жаль что такого у меня не было в школьные годы.

Осциллограф малогабаритный школьный »ОМШ-3М»

ROW писал(а): Источник цитаты у меня стоит неисправный вроде и схема простая и карту напряжений проверил, все равно фигню кажет

Первым делом все электролиты под замену. Ибо они наверняка от старости высохли.

Осциллограф малогабаритный школьный »ОМШ-3М»

L0ki писал(а): Источник цитаты Первым делом все электролиты под замену. Ибо они наверняка от старости высохли.

да это первым делом сделал т.к. неисправность весьма интересная, включаешь, появляется луч и уползает в край экрана (не помню уже вверх или в низ) потом по мере работы минут в течении 5-10 смещается в сторону середины ноне полностью примерно на 1/3 и оттуда его ни как ни ручкой ни чем не сместить в низ, кондюки сразу махнул, карту напряжений нашел со схемой в сети, промерял ,есть несовпадения но прям копеечные типа вместо 5,6в 5,3в..короче забил на него и поставил в гараж, хотя показометр из него неплохой (чисто форму сигнала посмотреть на звуковом диапазоне я то им в авто тыкал лямда-зонд смотрел,но правда один раз когда он жив был)

Каждый убежден, что другие ошибаются, когда судят о нем, и что он не ошибается, когда судит о других.

Электрические измерения

Осциллограф — это диагностическое устройство, отображающее изменяющееся во времени напряжение. Как и телевизор, он оснащен электронно-лучевой трубкой, которая генерирует электронный луч, проходящий через флуоресцентный экран

Это важно, потому что он показывает электрические сигналы в виде напряжения в зависимости от времени
