ТОП-13 лучших портативных осциллографов с Алиэкспресс
Фото | Название | Рейтинг | Цена | |
Рейтинг портативных осциллографов премиум-класса на AliExpress | ||||
#1 | Micsig ATO1104 | 5 / 5 | Узнать цену | |
#2 |
|
FNIRSI-1014D | 4.9 / 5 3 — голоса | Узнать цену |
#3 | Hantek 2С42 | 4.8 / 5 | Узнать цену | |
#4 | Цифровой планшетный осциллограф FNIRSI-1013D | 4.7 / 5 3 — голоса | Узнать цену | |
#5 | ANENG DSO1C15 | 4.6 / 5 | Узнать цену | |
#6 |
|
KKmoon kkm828 | 4.5 / 5 1 — голос | Узнать цену |
#7 | TOOLTOP ET120M | 4.4 / 5 2 — голоса | Узнать цену | |
ТОП-6 бюджетных портативных осциллографов с AliExpress | ||||
#1 | FNIRSI-5012H | 5 / 5 1 — голос | Узнать цену | |
#2 |
|
Aramox DSO188 | 5 / 5 | Узнать цену |
#3 | Woopower ADS2050H | 4.9 / 5 | Узнать цену | |
#4 | Junejour DSO112A | 4.8 / 5 | Узнать цену | |
#5 | Kkmoon Probe DS0150 | 4.7 / 5 | Узнать цену | |
#6 |
|
JYETECH DSO138 | 4.6 / 5 2 — голоса | Узнать цену |
Какой бы вы выбрали портативный осциллограф на Алиэкспресс или посоветовали?
Принять участие в опросе
▍Что же делать, если хочется большего?
Источник картинки: www.nutsvolts.com В статье проделали ряд манипуляций (стандартная частота выборок, согласно автору статьи составляет 8900 выборок в секунду, с затрачиваемым временем в 11200 микросекунд):
- Снизили частоту АЦП – до минимально безопасной (это позволило ускориться до 100 000 выборок в секунду, с затрачиваемым временем в 1000 микросекунд);
- Установили повторное включение АЦП сразу после чтения данных, так как прошивка ардуино обычно сразу отключает его (это позволило ускориться до 116 000 выборок в секунду, с затрачиваемым временем в 860 микросекунд);
- Использовали цифровой способ сбора данных вместо аналогового и, соответственно, команды digitalRead вместо analogRead (это позволило ускориться до 232 000 выборок в секунду, с затрачиваемым временем в 424 микросекунды);
- Применили метод, который автор называет «подробным» и который является по сути трюком, известным под названием «разворачивание цикла» и ставит его в альтернативу использованию циклов (это позволило ускориться до 5 000 000 выборок в секунду, с затрачиваемым временем в 20 микросекунд на сбор 100 образцов).
Так как дальнейшее ускорение (согласно автору рассматриваемой статьи) было невозможно, была сделана попытка применения внешнего АЦП, а именно — шестибитного АЦП CA3306 15 MC. С его помощью была достигнута частота в 25 000 000 выборок в секунду. Сам автор делает предположение, что, вероятно, использование «правильного» АЦП позволило бы достичь и 100 млн. выборок в секунду.
В целом, можно сказать следующее: в основном, все представленные выше самоделки на базе ардуино — функционируют в рамках физических пределов АЦП ардуино и чуда от них ожидать не стоит. Однако, тем не менее, они вполне применимы для любительских целей и просты в создании.
Как выбрать?
Ищите хороший осциллограф для дома? Высокий уровень комплектации, возможность сохранять снимки и разборчивый дисплей – первым делом обратите на это внимание. Ну а если прибор необходим для рабочих процессов, то чем больше функциональности и режимов настроек будет, тем проще и безопаснее станет ваша работа
Но помните, если в измеряемом вами объекте низкий уровень электрического заряда, то прибор может оказаться бесполезным. Почему? Все просто. Осциллограф выдаст вам неправильный показатель и вся работа окажется проделана в пустую. Производительные компании с каждым годом пытаются усовершенствовать свои модели, но в любом техническом процессе всегда есть риск погрешности, главное учитывать это при работе.
Очень часто модели с хорошей памятью и функцией записи данных необходимы на строительных объектах, а вот дома они отчасти буду бесполезны. Цена напрямую зависит от многогранности режимов и других характеристик работы, поэтому подумайте, может и не стоит брать высокостоящее устройство домой, особенно, если пользоваться вы им будите крайне редко.

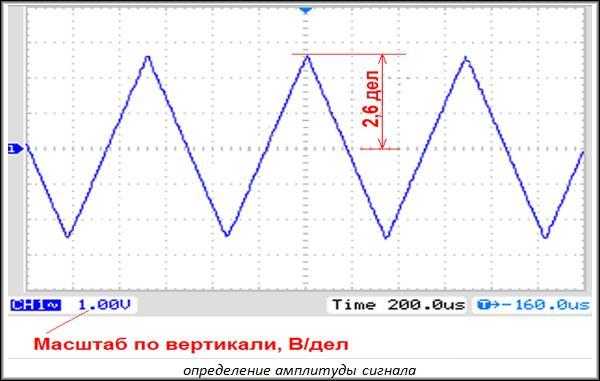

Измерение частоты
Частота — это временная характеристика, интервалы, периоды сигнала; их измерение — прямое назначение осциллографа. Исследуемое значение всегда обратно пропорционально его периоду, который можно замерить в любой области осциллограммы. Но комфортнее и точнее это сделать в точках пересечения графика с горизонталью по центру (ось времени).
Перед исследованием полосу развертки выставляем на центральную горизонталь. Используя ручку со стрелкой в обе стороны, смещаем начало периода с самой крайней левой полосой на мониторе. В нашем случае промежуток = 6.8 дел., скор. развертки — 100 мкс/дел. Исчисления:
Выше на схожих двух рисунках те же сигналы, но при разной скорости развертки. По первому изображению исчисление частоты (точное значение — 1.459 кГц) имеет большую погрешность, по второму — меньшую, так как большую точность при измерении получают, если растянуть картинку.
На втором рисунке период чуть превышает 6.8 дел. и частота в реальности чуть ниже (1.459 КГц), чем полученная (1,47 КГц). Отклонение меньше 1 %, это допустимо и считается высокой точностью, ее обеспечит цифровой O-Scope (с линейной разверткой). В аналоговых моделях отклонение было бы выше. Характерная закономерность: с увеличением периода снижается частота (пропорция обратная), и наоборот.
Рейтинг:
- RIGOL DS1202Z-E — Узнать, где дешевле всего >>>
- FNIRSI 5012H — Узнать, где дешевле всего >>>
- Hantek DSO6022BE — Узнать, где дешевле всего >>>
- UNI-T UPO3252E — Узнать, где дешевле всего >>>
- DIY-лаборатория мастер-кит NM8020 — Узнать, где дешевле всего >>>
- Xprotolab Plain — Узнать, где дешевле всего >>>
- UNI-T UTD1102C — Узнать, где дешевле всего >>>
- Owon HDS272 — Узнать, где дешевле всего >>>
- UNI-T UTD2072CEX-II — Узнать, где дешевле всего >>>
- FNIRSI 1C15 — Узнать, где дешевле всего >>>
- UNI-T UTD2025CL — Узнать, где дешевле всего >>>
- Hantek DSO4072C — Узнать, где дешевле всего >>>
- UNI-T UT81C — Узнать, где дешевле всего >>>

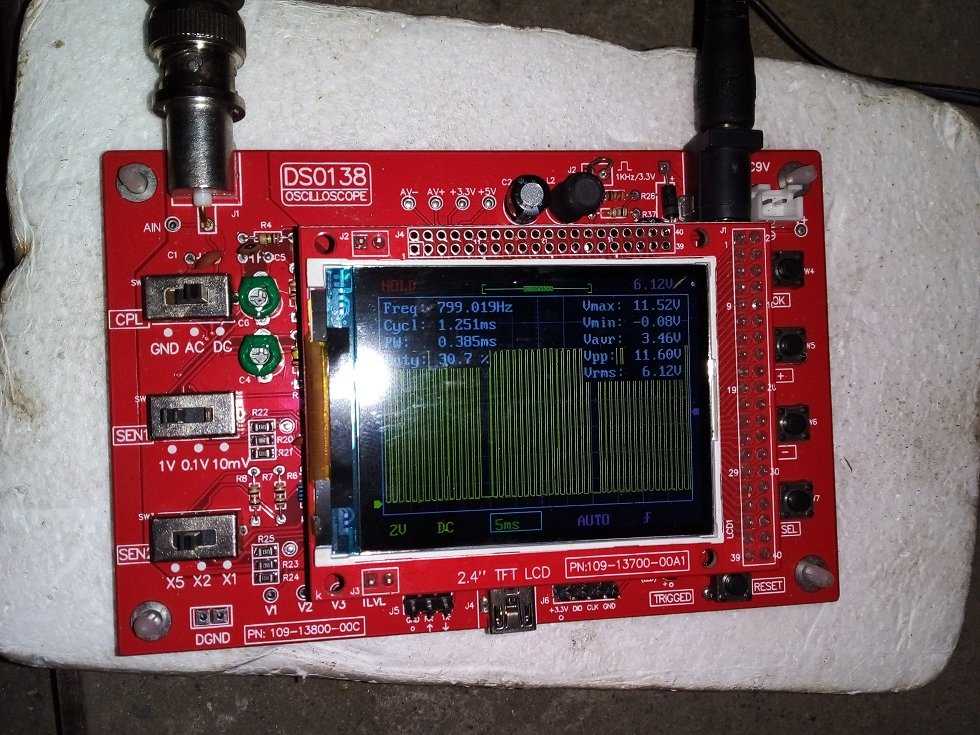

Инструкция по использованию

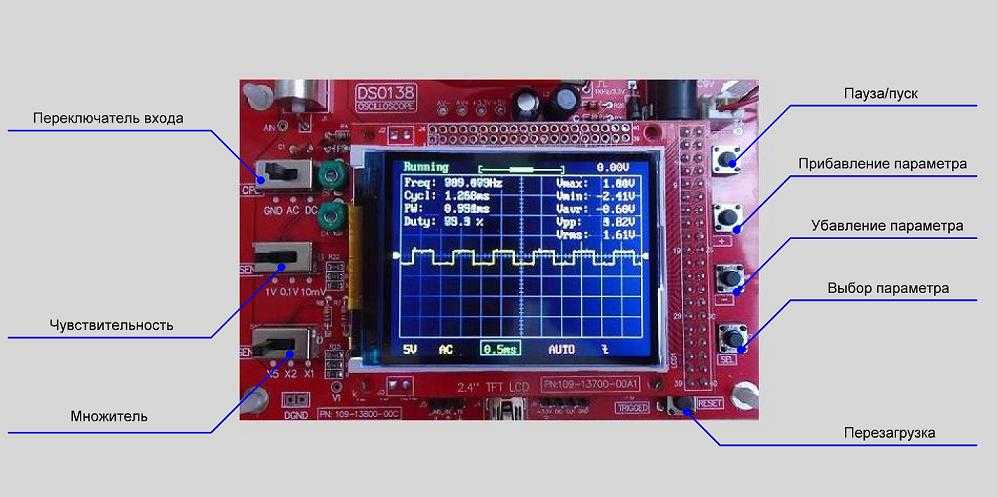

Назначение кнопок и переключателей. Плата имеет 3 переключателя: коммутация входа, чувствительность и её множитель. Вход
переключается на 3 положения:
❶ «GND» — вход замкнут на землю и экран отображает только собственные помехи, можно судить об отклонении от нуля заводских настроек. В идеале
линия должна быть на нуле, однако имеются отклонения при разной чувствительности.
❷ «AC» — Вход реагирует только на переменные и пульсирующие токи, при подаче на щуп постоянного напряжения, луч лишь немного дергается. Измерять
постоянное напряжение не получится.
❸»DC» — Вход подключен без разделительного конденсатора, поэтому реагирует как на переменное напряжение, так и на постоянное.
Можно использовать как милливольтметр.
Чувствительность 1В; 0,1В; 10мВ; в небольших пределах регулируется множителями X1; X2; X5; Произведение чувствительности и
множителя — одна клетка на экране по вертикали. Эта величина отображается на экране.
Справа от экрана расположено 4 кнопки (1 снизу не в счёт — это перезагрузка): пауза/пуск — позволяет остановить меняющуюся
картинку и рассмотреть более подробно, выбор параметра — позволяет выбрать один из нескольких параметров и кнопками +\-
подкорректировать. Выбираемые параметры (по хронологии нажатий):
❶ Длительность одной клетки по горизонтали, по факту настраивается под нужную частоту;
❷ Режим воспроизведения, не заметил особой разницы между тремя режимами, только незначительные нюансы, режим «AUTO» самый удобный;
❸ Срабатывание триггера, по фронту или спаду сигнала. Я толком не разобрался в этой функции, это связано с наладкой
устройств с цифровым, логическим сигналом;
❹ Курсор триггера, можно выставить нужную величину напряжения для срабатывания. При достижении кривой сигнала выставленного
значения срабатывает светодиод под экраном. Кроме этого, когда курсор в пределах действующего сигнала, график более
удобно рассматривать, он не плывёт. Для аналоговых измерений лучше выставлять его на нуль;
❺ Прокрутка картинки влево/вправо. Функция полезна при паузе — можно рассмотреть кривую сигнала большей длительности, чем позволяет
экран;
❻ Курсор нуля, собственно его можно перемещать как вверх, так и вниз. Таким образом можно рассматривать положительные или
отрицательные полуволны более подробно;

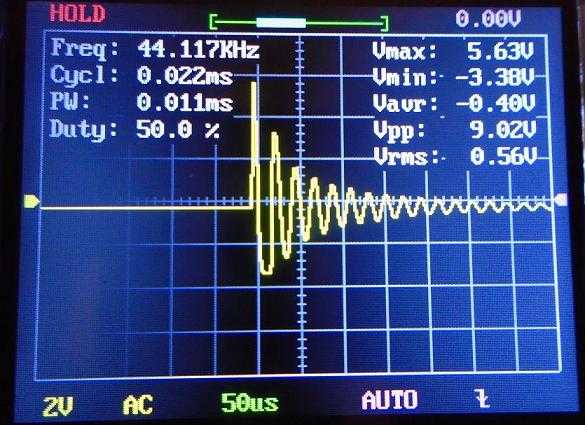

Что касается параметров измеряемого сигнала в рабочей области экрана — разберёмся, что они означают:Freq — собственно частота сигнала;Cycl — время периода;Pw — время полупериода;Duty — коэффициент заполнения (западный аналог скважности, 50% равен скважности 2);Vmax — Максимальное амплитудное значение сигнала;Vmin — Минимальное амплитудное значение (максимальное отрицательное);Vavr — Среднее напряжение;Vpp — Значение от Vmin до Vmax, если размах будет от -5 В до +5 В, то это значение получается 10 В;Vrms — Среднеквадратическое напряжение;
Выставление нуля. При первом включении сильно бросается в глаза, что нулевой курсор не совпадает с линией
сигнала. Несовпадение это проявляется по-разному при разном положении чувствительности и множителей. Чтобы подкорректировать
луч, необходимо кнопкой «Выбор параметра» выбрать курсор нуля, а затем зажать на 2 секунды кнопку «Пауза/пуск». Аналогичным образом
курсор триггера выставляется на тот же уровень, что и нуль.
Если не нужны значения сигнала на экране — кнопкой «Выбор параметра» выбирается длительность развертки и на 2
секунды нажимается «Пауза/пуск». Идентично надписи возвращаются на экран.
Самое главное: не стоит забывать, что максимальное входное напряжение на щупах осциллографа не должно превышать 50 В.
Для измерений более высоких напряжений нужно сооружать дополнительный делитель или брать другой щуп со встроенным делителем.
Мы обязательно рассмотрим самодельный делитель и корпус к описываемой плате, но позднее. Сейчас же немного затронем
практическую часть, а именно — какую пользу может принести эта «игрушка»?
Обзор лучших приборов для радиолюбителей
Высокоточный прибор, отображающий все сигналы. Верхняя граница частоты сигнала доходит до 100 Гц. Работает в 3 режимах. Стоимость около 16 тысяч рублей. Погрешность в работе практически отсутствует. Обрабатывает частоту сигнала от 10 до 100 Гц.

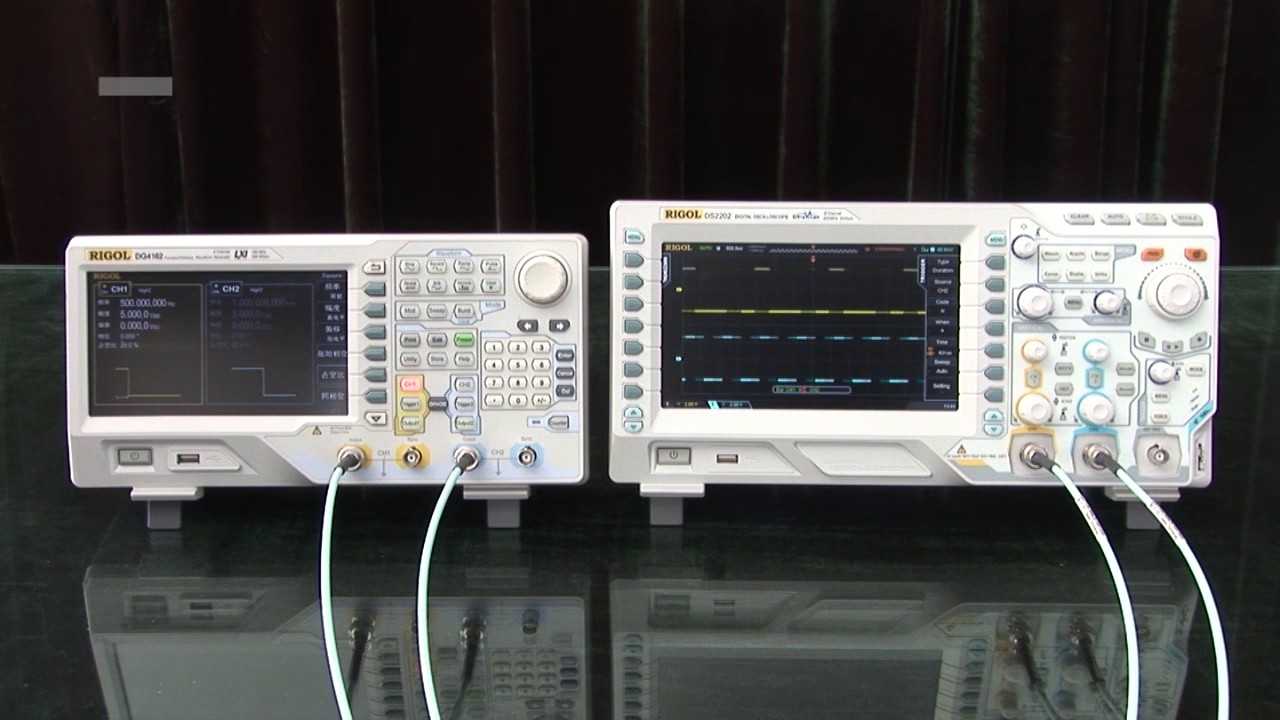

Торговая марка «Ригол»
Главный их козырь – высокая производительность, простота в использовании и регулирующаяся чувствительность. Качественный фильтр практически исключает погрешности. Устройство имеет двойной дисплей.
В работе широко используется модель DS1102C. Запускается в фронтальном и наклонном режиме. Прибор двухканальный. Интерфейс простой. Цена – 20 тысяч рублей.
«Тектроникс TDS 3064»
Несмотря на использование для проверки электронных линий, благодаря нему можно проверить функционирование платы. Двухканальный, широкая полоса пропускания. Легко настраиваемый цифровой фильтр. Преимущество модели – 20 автоматических измерений. Благодаря функции хранения и воспроизведения, есть возможность записи данных по кадрам. Встроенные математические функции, автокалибровка, аппаратный частометр и преобразователь «Фурье». Прибор работает с задержкой старта. Компактная модель, приятный дизайн. Цена – 22 000 рублей.
«Тектроникс MSO 4104»
Организация питания
Для питания требуется источник 9 В, как утверждают изготовители, питающее напряжение может быть в пределах
8-12 вольт. Потребляемый ток не указан, забегая вперёд — он составляет чуть более 100 мА.
Очень практичным и универсальным решением считаю питать плату от портативного аккумулятора (power bank) —
сейчас они есть практически у каждого. К тому же, адаптировав осциллограф для 5 В аккумулятора, плату можно будет
запитать и от телефонной зарядки.

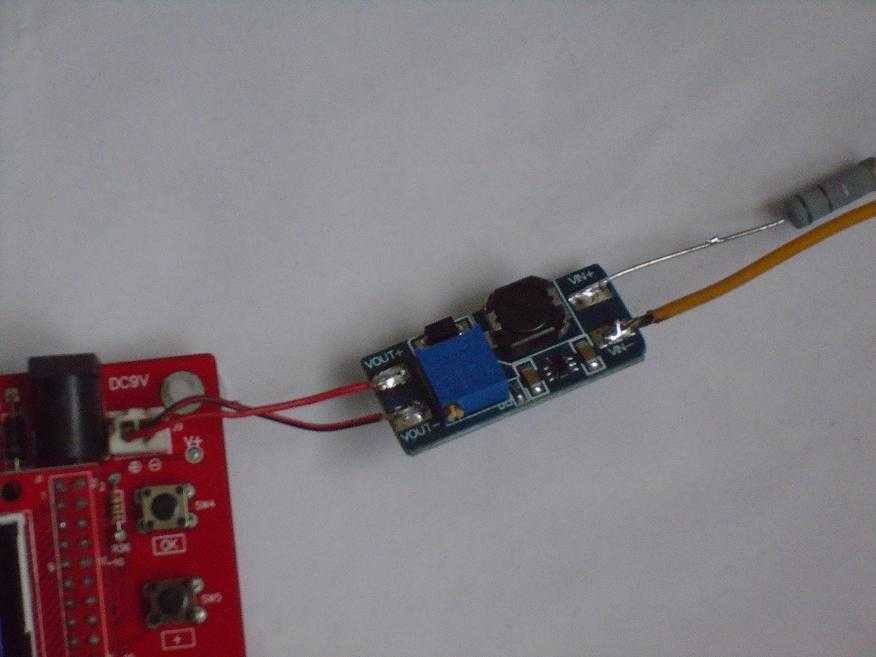

Для повышения напряжения с 5 до 9 вольт можно использовать DC-DC преобразователь, например MT3608 — стоит копейки
в радиомагазине или у тех же Китайцев. Для подключения к плате я использовал разъём компьютерного вентилятора — подойдут те,
которые с двумя проводами, например со старой видеокарты.
То-ли из-за входного конденсатора, то-ли по иным причинам, но у платы большие стартовые токи и при включении всей
схемы срабатывает внутренняя защита аккумулятора (выход 2 А). Проблема легко решается добавлением резистора 0,5 Ом в
разрыв входного питания DC-преобразователя.
Перед подключением платы осциллографа необходимо выставить на преобразователе напряжение 9-10 вольт, делается это
путем вращения подстроечного резистора.

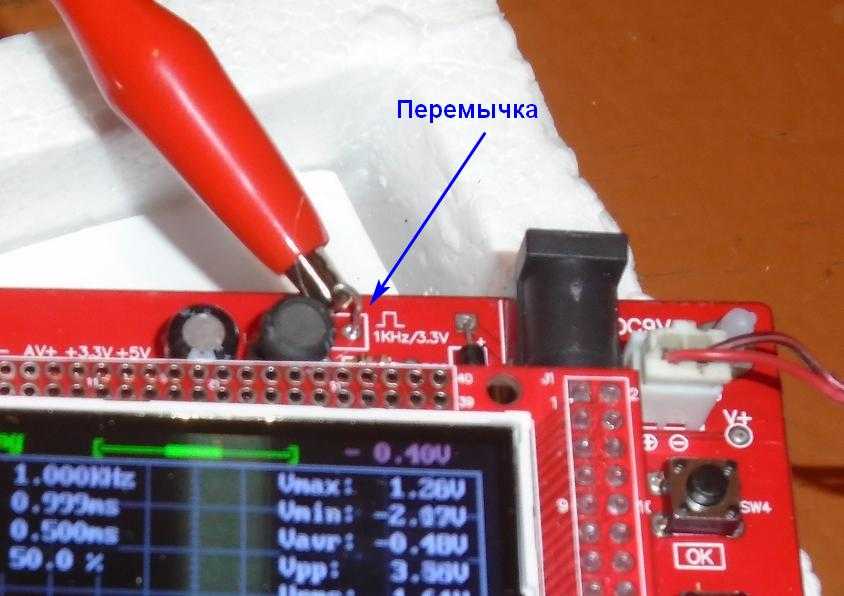

Перед первым включением рекомендую впаять перемычку или штырёк для образцового сигнала, место под перемычку
находится рядом с разъёмами питания. Внутренний генератор выдаёт прямоугольные импульсы частотой 1 кГц и амплитудой
3,3 В. Для проверки нужно коснуться красным крокодилом до перемычки, черный крокодил никуда цеплять не нужно.
Теперь можно включать всю схему и приступать к освоению несложной инструкции.
▍А как же обстоит дело насчет более мощных плат – esp32?
Источник картинки: www.easyvolts.com В рамках подготовки этой статьи, автору удалось найти только 1 проект, разработчик которого был вынужден остановить его разработку в 2021 году ввиду непреодолимых проблем. Впрочем, позволим ему самому сказать об этом:
Всем привет, с момента моего первого поста о проекте, я сделал пару демонстраций видео и построил несколько прототипов. Я вложил в проект огромное количество времени, но сейчас самое время признать, что проект провалился. И я хочу объяснить почему.
Самая большая проблема
— неполная непонятная и вводящая в заблуждение документация микросхемы esp32. Согласно спецификации, ESP32 I2S может работать с тактовой частотой 40 МГц, но это не так (по крайней мере, для параллельного режима). Согласно моим экспериментам и некоторым данным других разработчиков, максимальная скорость составляет 20 МГц, но даже на этой скорости работают не все режимы FIFO. Я потратил пару недель на изучение проблемы и испытываю недоумение, почему I2S на высокой скорости помещает в буфер 2 абсолютно идентичных образца. Я обнаружил, что у других разработчиков такая же проблема, и, очевидно, это ограничение esp32.
Вторая проблема
— отсутствие поддержки отладки JTAG. К сожалению, мне не удалось заставить работать JTAG для esp32 должным образом. Разработчики «Sloeber IDE» проделали огромную работу по созданию полнофункциональной IDE для платформ Arduino, но по некоторым причинам мой j-Link не работает должным образом с сервером OCD esp32 от Espressif
Когда нет надлежащей документации для чипа, правильный отладчик становится критически важной частью успешной разработки. Но это не относится к esp32 (по крайней мере, сейчас; надеюсь, в будущем будет лучше)
Проблема третья
— аналоговый интерфейс высокоскоростного осциллографа (вещь непростая). Да, мои познания в аналоговой электронике относительно ограничены, и мне потребовалось некоторое время, прежде чем я понял, что недооценил сложность этой части проекта. Моей целью было создать очень простое и дешевое оборудование, которое мог бы легко собрать любитель, но, похоже, это невозможно. Без экранирования, драйверов шины, операционных усилителей и других компонентов надлежащего аналогового интерфейса, он просто не будет работать с должным качеством. И когда все это вложишь в проект, это не станет ни простым, ни дешевым.
Прочие осциллографы
Изображение | Название | Полоса пропускания усил., разв. | Развертка на 5мм | Отклонение Y на 5мм | Тип ЭЛТ | Потребляемая мощность | Габариты | Вес |
---|---|---|---|---|---|---|---|---|
И-304 | 0-2000Гц | от 1250мкс
до 750мс |
от 10мВ
до 10В |
13ЛО36 | 200Вт | 520х250х370мм | 32кг | |
ЭО-? | ? | ? | ? | ? | ? | ? | ? | |
ЭО-? | ? | ? | ? | ? | ? | ? | ? | |
ЭО-4 | 20 Гц — 500 КГц
2 Гц — 300КГц |
от 2.5кгц
до 0.1Гц |
от 2мВ
до ? |
13ЛО37 | 100Вт | 545х232х452мм | 25кг | |
ЭО-5 | ? | ? | ? | ? | ? | ? | ? | |
ЭО-6 | 10 Гц — 3 МГц
10 Гц — 500 КГц |
от 0.16мкс (?)
до 0.13Гц (?) |
от 208мВ
до ? |
8ЛО29 | 140Вт | 230х363х437мм | 18кг | |
ЭО-6М | 10 Гц — 3 МГц
10 Гц — 500 КГц |
от 0.16мкс (?)
до 0.13Гц (?) |
от 208мВ
до ? |
8ЛО29 | 140Вт | 230х363х437мм | 18кг | |
ЭО-53 | 2 Гц — 10 МГц
3 Гц — 300 КГц |
от 35.7КГц
до 1Гц |
от 12.5В
до 42.5В(?) |
13ЛО37 | 700Вт | 650х750х1350мм | 200кг | |
ЭО-53М | 2 Гц — 10 МГц | Развертка
от 5мкс |
от 12.5В
до 4 |
13ЛО37 | 700вт | 650х750х1350мм | 130кг | |
ИО-5 | 20Гц — 20МГц | Развертка
от 0.4мкс |
от 20мВ
до 2В |
13ЛО37 | 450вт | 438х715х1050мм | 110кг | |
ИО-6М | 13ЛО37И | |||||||
ОКР-2 | 0 — 10КГц | Развертка
от 0КГц |
7.7В | КОП-4
или |
? | ? | ? | |
ОКР-3 | 15Гц — 50КГц | Развертка
от 15Гц |
от 0.41В
до 7.14В |
906
или |
50вт | 185х285х435мм | 16.5кг | |
ОКР-5 | ? | ? | ? | 7 | ? | ? | ? | |
КО-3 | 15Гц — 0.5МГц | Развертка
от 15Гц |
от 0.33В
до 5В |
906
или |
100вт | 200х320х500мм | 24кг | |
? | КОПР-3 | ? | ? | ? | ? | ? | ? | ? |
ОВ-1 высоковольтный | ? | ? | ? | 1 луч | ? | ? | ? | |
ОВ-2 высоковольтный
двухлучевой |
0 — 50 МГц | Развертка от 1мкс до 10мс | 0 — 10 кВ | 15ЛО4В
2 луча |
1000вт | 1200х1230х550 | Осц 60кг
БП |
|
ОВ-3 высоковольтный
двухлучевой |
? | ? | ? | ? | ? | ? | ? | |
3ОВС высоковольтный трехлучевой | ? | ? | ? | 15ЛО8А
3 луча |
? | ? | ? | |
И-6 | ? | ? | ? | ? | ? | ? | ? | |
И-8 | ? | ? | ? | ? | ? | 7 | ? | |
ОК-35М
регистратор |
? | ? | ? | ? | ? | ? | ? | |
? | ? | ? | ? | 15 лучей | ? | ? | ? | |
ЛИ-125 | ? | разв. 8Гц — 200КГц | от 0.25в | ЛО-720 | 70вт | ? | ? | |
? | ? | ? | ? | ? | ? | ? | ? |
⑥ Осциллограф Hantek 2D42, 2D72, 3-в-1
Рейтинг: 4.9 Цена: от 7 597,63 руб. до12 300,77 руб. Перейти в магазин Мини-осциллограф Hantek 2D42 включает в себя также генератор сигнала произвольной формы и мультиметр. Работает от 2-х литий-ионных аккумуляторов емкостью 5200 мАч. Благодаря подставке устройство можно разместить под углом в 45 градусов. Прибор имеет функцию самокалибровки для проверки численных значений коэффициентов отклонения по вертикали и горизонтали. Модель 2D72 отличается от 2D42 более широкой полосой частот – 70 МГц вместо 40.
Достоинства:
- осциллограф + генератор сигналов (отсутствует в моделях 2C42 и 2C72) + мультиметр в одном устройстве;
- большая комплектация;
- Type-C разъем;
- питание от 2-х аккумуляторов типоразмера 18650 или от кабеля;
- программное обеспечение для ПК и ноутбука;
- двухканальный осциллограф с закрытым входом.
Недостатки:
- тяжелый;
- функционал осциллографа мог бы быть шире
Комплект
Купить на AliExpress.com
Осциллограф Hantek DSO4072C
Цифровой мультиметр в прочном красном футляре предназначен для полевых работ. Двух и четырех канальный осциллограф с полосой пропускания 250 Мгц и объемом памяти в 40К может сохранять результаты и выводить их на дисплей спустя некоторое время, чтобы вы точно ничего не забыли. Особенностью представленной модели можно назвать несколько режимов захвата волны: реального времени, детектор пика, усреднение, повышенное разрешение (HR). А также автоматическое измерение по нескольким направлениям, что придают оборудованию легкости и универсальности.
Их немного, но достаточно, чтобы осциллограф стал вашим помощником во время ремонта дома, компьютера или при строительных работах. Приведем в пример несколько из таких типов измерения: период, частота, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, и курсорный цикл – разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала.
Вес устройства значительно выше, чем у предыдущих моделей рейтинга – 2,9 кг. А вот дисплей стандартный – 7 дюймов с рабочей влажностью до 90%.
Средний рейтинг: 4.5
Средняя стоимость: 48 815 рублей
· Стильный и ударопрочный дизайн.
· Полоса пропускания 250 Мгц.
· Широкий дисплей.
· Множество систем измерения.
Сменные блоки к осциллографам
Изображение | Название, тип | Полоса пропускания | Диапазон измеряемых
напряжений |
Используется в
приборе |
Вес |
---|---|---|---|---|---|
У1 (С1-15/1)
предусилитель |
0 — 25 МГц | 0.1-200В | С1-15, С1-17 | ||
У2 (С1-15/2, Я4С-44)
предусилитель |
0 — 20 МГц | 0.1-200В | С1-15, С1-17 | ||
У3 (С1-15/3, Я4С-45)
предусилитель |
0 — 20 МГц | 0.1-200В | С1-15, С1-17 | ||
У4 (С1-15/4, Я4С-46)
предусилитель дифф. |
0 — 1 МГц | 0.01-300В | С1-15, С1-17 | ||
У5 (С1-15/5, Я4С-47)
предусилитель дифф. выс. чувств. |
0 — 60 КГц | от 0.8мВ | С1-15, С1-17 | ||
У6 (С1-15/6) | С1-15, С1-17 | ||||
У7 (С1-15/7) | С1-15, С1-17 | ||||
У8 (С1-15/8, Я4С-48) | С1-15, С1-17 | ||||
1У11 (Я40-1100)
предусилитель дифф. |
0 — 50 МГц | 30мВ — 400В | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
||
1У12, 1У12А
(Я40-1101, Я40-1104) предусилитель коммутатор двухканальный |
0 — 40 МГц | 30мВ — 400В | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
||
1У13 (Я40-1102)
предусилитель дифф. с большой чувств. |
0 — 10 МГц | 3мВ — 120В | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
||
1У14 (Я40-1103)
предусилитель дифф. с большой чувств. |
0 — 50 КГц | 60мкВ — 3В | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
||
1У71 (Я40-1700) | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
||||
1У72 (Я40-1701) | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
||||
1У91 (Я40-1900)
предусилитель |
0 — 10 МГц | 30мВ — 160В | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
||
1У92 (Я40-1901)
предусилитель логарифмический |
0 — 1 МГц | 10мВ — 100В | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
||
1Р11 (Я40-2100)
блок двойной задержанной развертки |
0.3мкс — 10с | — | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
||
1Р71 (Я40-2700) | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
||||
1Р91 (Я40-2900)
блок развертки |
40нс — 150с | С1-70, С1-70А, С1-74,
С8-12, С8-13, С8-14 |
|||
40-1
Предусилитель Y |
С1-40 | ||||
40-2
Калибратор эталонный |
С1-40 | ||||
40-5 Генератор импульсов | С1-40 |
На что обратить внимание при выборе портативного осциллографа
В зависимости от предполагаемой сферы применения, перед покупкой прибора следует проверить соответствие требуемым характеристик. К числу таковых относят:
- количество каналов. Любителям будет достаточно одноканальной модели, профессионалам может пригодиться устройство с возможностью одновременно анализировать 2-4 сигнала;
- полоса пропускания. Минимальный порог для непрофессиональной сферы— 200 кГц;
- частота дискретизации. Чем она выше, тем больший диапазон частот сможет проанализировать прибор. В премиальных моделях она достигает 1 ГС/с, в бюджетных — на порядок меньше;
- удобство управления. Прибор должен иметь клавиши с наглядным представлением возложенных на них функций. Если имеется сенсорный экран, то навигация по настройкам должна быть понятной на интуитивном уровне;
- объем памяти. Может составлять от нескольких десятков, до фактически неограниченного числа сохраненных результатов измерений. Очень удобно, если прибор имеет возможность делать скриншоты с экрана.
Наконец, устройство должно быть изготовлено из качественных, устойчивых к царапинам материалов. Желательно наличие корпуса с ребрами жесткости, помогающими уберечь экран. Также важен ассортимент прилагаемый комплектных аксессуаров: щупы, чехол, переходники и т.п.
Измеряем напряжение
Для уменьшения погрешности, так как наблюдение визуальное, рекомендовано, чтобы график занимал 80–90 % монитора. Когда делают замеры напряжения и по частоте (есть временный интервал), надо регуляторы усиления и скорости развертки разместить в крайние правые позиции.
Порядок действий
Напряжение измеряется масштабированием по вертикали. Алгоритм:
- Перед началом замыкают сигнал щупа на свой же земляной проводок (иглу на «крокодил») или выставляют тумблер режима входа в позицию «земля».
- Высветится «пульс трупа», если нет, то надо подвигать смещение, стабилизацию и уровень — возможно изображение спряталось, не запустилось.
- Регулируем селекторами смещение полосы на ноль и регулятором «вверх-вниз» выставляем развертку на горизонталь сетки, так можно будет корректно рассчитать высоту осциллограммы. Если осциллограф старый или аналоговый, то надо ему дать прогреться минут 5.
- Выставляем предел измерений по напряжению, рекомендовано брать с запасом, потом можно уменьшить.
- На вход дают сигнал (или его переключатель переводится в одно из рабочих позиций). На мониторе появится график.
- Проиллюстрируем процесс: батарейка имеет 1.5 V, если прикоснуться земляным отростком щупа к ее минусу, а сигнальным — к плюсу, то появится скачок графика на 1.5 Вольта.

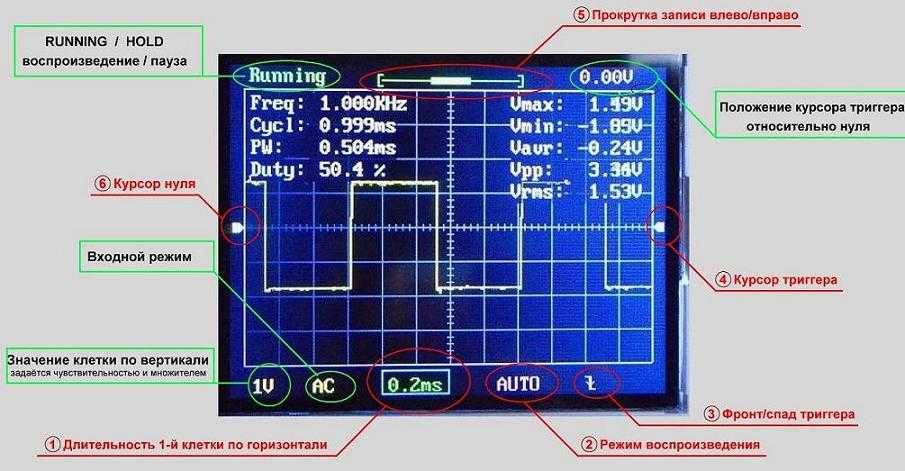

Для нахождения высоты графика осциллограмму подвигают селектором, чтобы отметка, по которой исчисляется амплитуда, была на центральной вертикали с долями. Получим чувствительность отклонения — 1 в/дел, размер осциллогр. — 2.6 дел., а отсюда ампл. = 2.6 В.
Ниже иллюстрация на аналоговом аппарате: 3.4 дел. — макс. напряжения. На соседнем рисунке — масштабирование по вертикали. Регулятор «плавно» (часть с зеленой риской) – в правой предельной позиции, черточка тумблера чувствительности — 0.5 в/дел. Множитель по масшт. — ×10. Расчет напряжения:
Как выбрать осциллограф
При покупке устройства стоит обратить внимание на его полосу пропускания. Она должна быть немного выше, чем предельная частота аналоговых сигналов, которые будут измеряться
Например, если максимальная частота сигналов – 90 МГц, то выбирать осциллограф нужно с полосой 120 МГц. При этом для стабильной работы с цифровыми сигналами устройство должно иметь значительно больший запас по полосе пропускания. Для комфортной работы с такими сигналами лучше покупать прибор с функцией логического анализатора
Важно также учитывать стоимость устройства – чем шире полоса пропускания, тем дороже осциллограф
Не менее важно количество основных каналов, от которых зависит назначение прибора. Современные устройства выпускаются с 2, 4 и 6 каналами
Бюджетные модели для домашнего использования и ремонта имеют 2 или 4 канала, тогда как профессиональные лабораторные устройства – от 4 до 6. Некоторые аппараты можно модернизировать, установив дополнительные каналы с помощью кода активации.
Хороший осциллограф должен справляться с периодическими сигналами, то есть, уметь обнаружить редко возникающие события. Среди них: сбой тактового сигнала, помехи или скачки напряжения. Данная характеристика обозначается как «скорость непрерывного захвата осциллограмм». Желательно, чтобы она была не менее 5 000 в секунду.
По принципу работы осциллограф схож с мультиметром. Отличаются устройства способом отображения данных измерения. Мультиметр показывает результат только в цифрах и не способен улавливать переходные или гармонические сигналы. В свою очередь осциллограф предоставляет значительно больший объем данных об измеряемых сигналах. Например, на экране отображается значение волны в конкретный временной промежуток, а также ее форма, амплитуда и частота. Анализируя данную информацию, владелец прибора может вовремя изолировать сигналы, несущие вред электронной системе.
Практическое применение
Этим прибором можно прекрасно пользоваться как вольтметром и милливольтметром как постоянного, так и переменного напряжения.
Причём мы уже не ограничены так сильно частотой или формой сигнала, как при использовании мультиметра
При измерениях
следует уделять больше внимание не амплитудным значениям, а среднеквадратичным Vrms. Именно среднеквадратичное значение учитывается
при измерении переменного напряжения — в сети амплитудные значения достигают более 310 В, однако действующее значение именно 220
(среднеквадратическое).
Так как мы можем с достаточно высокой точностью измерять напряжение, то соответственно можем более точно измерить
любые токи на шунте,
для этого нужно всего лишь научиться использовать закон Ома.
Осциллографом можно прекрасно смотреть сигналы звукового тракта — для таких целей это никакая не игрушка. При сносном качестве
можно смотреть процессы в импульсных источниках питания. Эта плата приобреталась мной именно для этих целей.
Как пример: осциллограф помог мне наладить блок питания шуруповерта (описание есть в этом разделе) с мощными IGBT-транзисторами.
Я никак не мог понять, почему блок не хочет запускаться, перемотал коммутирующий трансформатор с разными данными — никак. Когда
оценил сигналы на затворах, всё стало ясно — не хватает открывающего напряжения, нужно добавить витков в затворных обмотках.

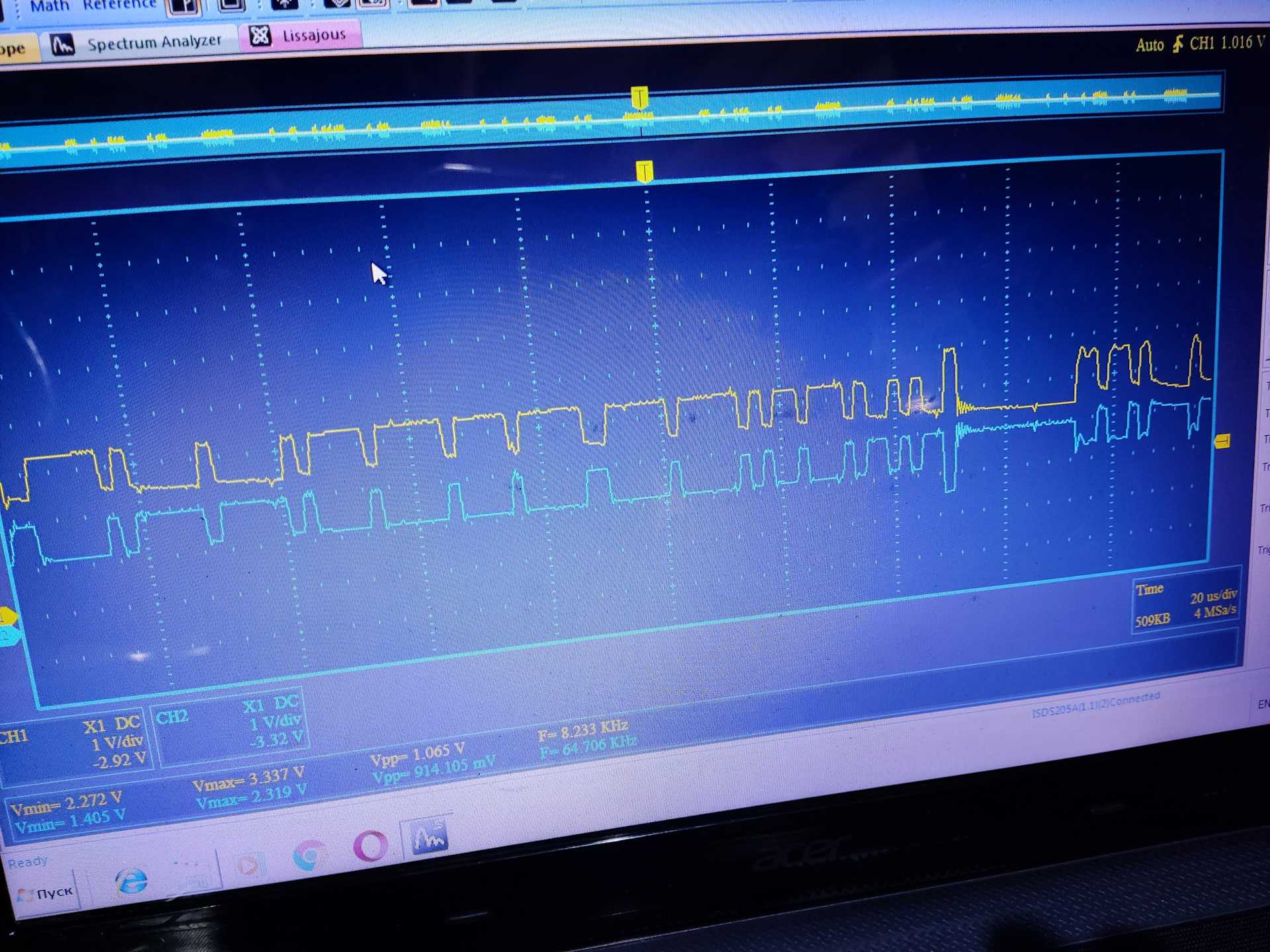

Вот этот затухающий сигнал, достаточно чёткий, частота 44 кГц:
Для «гаражной» диагностики авто приборчик также можно применять. По крайней мере там, где сигнал датчика не передается по цифровому
протоколу. Например ниссановские датчики положения коленвала|распредвала. В интернете много бабкиных методов от диванных диагностов,
которые не дают никаких однозначных реультатов. Я пришел к выводу, что единственный и верный способ проверки автомобильных датчиков
холла — посмотреть сигнал осциллографом.
Сигнал ДПРВ при прокрутке стартером, QG13
Сигнал ДПКВ на ХХ, QG13
Сигнал управления катушками зажигания с ЭБУ. Микросхема блока управления, которая подает эти сигналы, маломощная. Поэтому подключать на
эту линию лампочки или светодиоды, для проверки, очень рискованно.
На этом публикацию заканчиваю. Если данная тема вообще будет интересна посетителям сайта, то обязательно её расширю и дополню.
