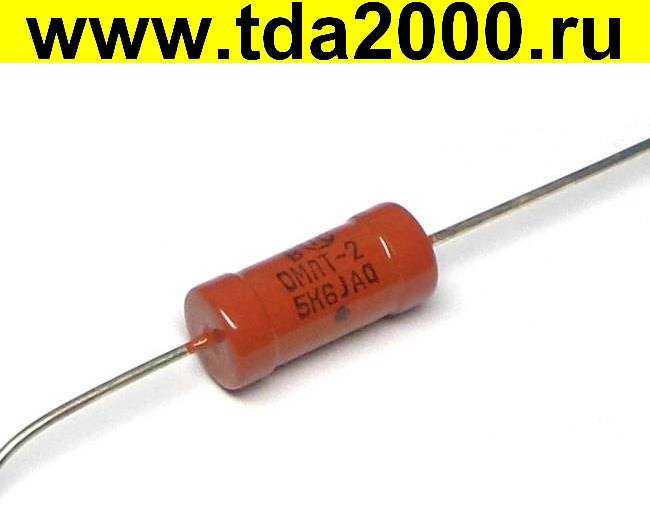

Резистор ОМЛТ-2,0 ОС

Описание резисторов МЛТ

Постоянный резистор применяется для обеспечения нормальной работы компонентов электрической схемы в качестве ограничителя тока, делителя напряжения, шунта или нагрузки, монтируется навесным монтажом.

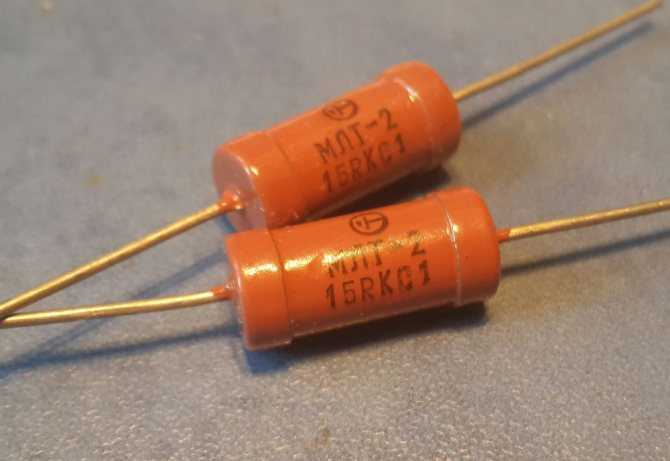

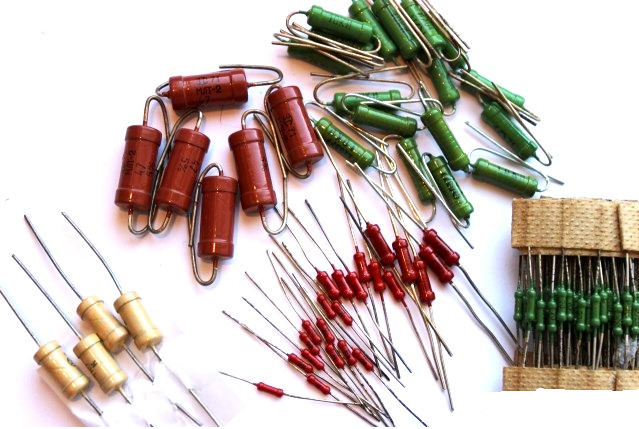

Как выглядят

Металлопленочный резистор состоит из керамической трубчатой основы с нанесенным на нее тонким слоем металлизированной пленки из специального резистивного материала. Величина номиналов сопротивления зависит от состава пленки и числа витков спирали, нарезанной на керамической основе.

По краям трубчатого основания надеты латунные колпачки с медными посеребренными проволочными выводами для монтажа в схему.

Для защиты от механических повреждений токоведущий слой покрыт влагостойкой органической эмалью с нанесенной на ней маркировкой.

Чаще всего эмалевое покрытие красного цвета с нанесенной на него буквенно-цифровой или цветовой маркировкой.

Какие особенности имеют

По способу изготовления резисторы МЛТ могут быть с нарезкой спиральной канавки и безнарезные. Наиболее надежными считаются безнарезные, омическое сопротивление которых до 2кОм.

Во время работы все резисторы нагреваются, рассеивая выделяющееся тепло. Расположение маломощных металлопленочных сопротивлений рядом с более мощными вызывает интенсивный нагрев и преждевременный выход элемента из строя – оптимальным считается расположение резистивных элементов на расстоянии двух диаметров между ними.

Эксплуатационный запас советских сопротивлений велик, однако они подвержены старению – при длительном хранении в отапливаемом помещении происходит окисление и кристаллизация проводящего слоя, отвердевание защитного покрытия.

Когда и кем производились

Металлопленочные резисторы выпускались с 1964 по 1993 годы – это были самые «ходовые» сопротивления в СССР, которые и сейчас используются многими радиолюбителями.

Заводы советской промышленности, занимающиеся выпуском металлопленочных резисторов – Нижегородский (сейчас НПО ЭРКОН), «Кермет» в Пензенской области.

Расшифровка маркировки советских резисторов

Маркировка советских резисторов МЛТ-1 и МЛТ-2 имеет буквенно-числовое обозначение и содержит:

• две цифры и букву;
• три цифры и букву.

Буквенный код:

• омы – R или Е;
• килоомы – К ;
• мегаомы – М.

Порядок расположения цифрового кода:

• номинал из целого числа ставился перед буквой – 33К (33 ома);
• номинал меньше единицы ставился после буквы – R 27 (0,27 ом), М68 (0,68 МОм или 680 КОм);
• номинал из целого числа с десятичной дробью разбивался на две части – целое число перед буквой, десятичную дробь после – 5K6 (5,6 КОм).

Еще одна цифра на корпусе означала отклонение от номинала сопротивления.

МЛТ-1

На корпус наносился код, которые обозначал:

• МЛТ – металлопленочный резистор с лаковым слоем термоустойчивый;
• 1– мощность рассеивания в ваттах;
• 47К – сопротивление 47 Ком;
• 5% – допустимое отклонение от номинала 5%.

Другие

Маленький размер корпуса резисторов мощностью менее 0,25 ватт не позволял нанести буквенно-числовой код, поэтому для них применялась маркировка, состоящая из четырех полос (колец) разного цвета.

Первая полоса наносилась ближе к краю резистора, остальные так, чтобы не затруднять чтение кода.

Цветовые полоски располагались слева направо и обозначали:

1. Первая, вторая – номинал.
2. Третья – множитель.
3. Четвертая – отклонение от номинала в %.

Каждая цифра от 0 до 9 имела цветной код:

• черный – 0;
• коричневый – 1;
• красный – 2;
• оранжевый – 3;
• желтый – 4;
• зеленый – 5;
• синий – 6;
• фиолетовый – 7;
• серый – 8;
• белый – 9.

После цифр располагалась полоса, символизирующая десятичный множитель – на которое надо умножить число, образованное первыми двумя полосками:

• серебристый – 0,01;
• золотой – 0,1;
• черный – 10;
• коричневый – 100;
• красный – 1000;
• оранжевый – 10000;
• желтый – 100 000;
• зеленый – 10 000 000;
• синий – 1 000 000;
• фиолетовый – 10 000 000;
• серый – 100 000 000;
• белый – 1000 000 000.

1.3.1. Линейные резисторы постоянного сопротивления

Проволочные резисторы

Основным элементом конструкций прово­лочных резисторов является проводящий элемент, состоящий из провода (изолированного или неизолированного), намотанного на изоляционный каркас.

Для обеспечения высоких эксплуатационных параметров проволочного резистора необходимо, чтобы проводящий материал обладал следу­ющими свойствами: высокой стабильностью удельного сопротивления во времени, малым температурным коэффициентом сопротивления, высокой корро­зионной устойчивостью, малой термо-ЭДС, способностью протягиваться в провод диамет­ром в десятые – сотые доли миллиметра. Комплексом перечисленных свойств обладают специальные сплавы на основе никеля, хрома, меди, марганца, а также сплавы на основе благородных металлов. Для изготовления проволочных резисторов используются сплавы никеля с хромом (Х15Н60, Х20Н80 и др.); медно-марганцевые и медно-никелевые сплавы (манганин и константан); палладиево-вольфрамовый сплав (80 % палладия, 20 % вольфрама); серебряно-палладиевый сплав (80 % серебра, 20 % палладия) и др. Более подробно проволочные резисторы описаны в учебной литературе /3/.

Непроволочные резисторы

К непроволочным резисторам постоянного сопротивления относятся углеродистые, металлопленочные, металлодиэлектрические, металлоокисные, полупроводниковые и пленочные композиционные. Рассмотрим некоторые особенности непроволочных рези­сторов различных типов.

Углеродистые резисторы.

Резистивный элемент таких резисторов представляет со­бой тонкую пленку пиролитического углеро­да (толщиной в десятые доли микрометра), полученного путем разложения углеводородов при высокой температуре в вакууме или в среде инертного газа, и осажденную на изоляционное основание. В качестве ос­нований углеродистых резисторов исполь­зуются керамические стержни или трубки.

Углеродистые резисторы отличаются повышенной стабильностью параметров, низким уровнем шумов, небольшим отри­цательным температурным коэф­фициентом, малой зависимостью сопротив­ления от частоты электрического поля и приложенного напряже­ния. Углеродистые резисторы предназ­начены для работы в импульсных схемах. Полупрецизионные резисторы работают в том же диапазоне темпе­ратур, что и углеродистые резисторы БЛП. Высокочастотные углеродистые резисторы изготовляют в виде трубок, стержней, дисков, пластинок и т.п. Резисторы УНУ (углеродистые незащищенные ультравысокочастотные) рассчитаны на работу при температурах 210 – 400 К.

Резистив­ный элемент металлопленочных резисторов

представляет собой очень тонкую (десятые доли микро­метра) токопроводящую пленку, осажден­ную на изоляционное основание, в качестве которого используют керамику, стекло, сло­истые пластики, ситаллы и другие матери­алы.

Наиболее распространенные постоян­ные металлопленочные резисторы – резисто­ры типа МЛТ – имеют резистивный слой из металлосилициевых сплавов, состоящих из нескольких компонентов. Эти резисторы имеют примерно в 2 – 3 раза меньшие раз­меры, чем углеродистые резисторы типа ВС (в обычном исполнении), имеющие такую же номинальную мощность, обладают боль­шей тепло- и влагостойкостью, более ста­бильны. Недостатком металлопленочных ре­зисторов типа МЛТ является их низкая на­дежность, особенно при импульсной нагрузке, в результате перегрева в местах микронеоднородностей.

Промышленность выпускает ряд метал­лопленочных резисторов: МЛТ – металло­пленочные лакированные теплостойкие, ОМЛТ – особые (с повышенной надеж­ностью) металлопленочные лакированные теплостойкие, МТ – металлопленочные теплостойкие с повышенной механической прочностью, МУН – металлопленочные ультравысокочастотные незащищенные и др.

Металлодиэлектрические резисторы –

это резисторы по типу контактолов или керметов различного состава.

Металлоокисные резисторы

. В качестве электропроводящего слоя в них используется окись металла, чаще всего двуокись олова, нанесенная на поверхность керамического стержня. Металлоокисные резисторы отличаются большим постоянством параметров при воздействии переменных факторов внешней среды, по сравнению с металлопленочными.

Полупроводниковые резисторы

. Освоение промышленностью монокристаллических по­лупроводн

Резистор МЛТ-0, 5, МЛТ-1, 0

Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Содержание драгоценных металлов в резисторе: МЛТ-0, 5, МЛТ-1, 0

Золото: 0 Серебро: 0.0046 Платина: 0 МПГ: 0 По данным: Справочник по драгоценным металлам ПРИКАЗ №70

В постоянных резисторах содержится только серебро, которое нанесено на выводы. С переменными резисторами все лучше, в них может содержатся золото, серебро, платина и сплавы палладия. Особо богаты на драгметаллы претензионные переменные резисторы.

Сопротивление резистора – его основная характеристика. Основной единицей электрического сопротивления является ом (Ом). На практике используются также производные единицы – килоом (кОм), мегаом (МОм), гигаом (ГОм). Драгоценные металлы в основном содержатся в переменных и построечных резисторах, в них часто используется палладий в виде бегунков или проволоки реохорды.

Типы резисторов

Существует три основных типа резисторов: Переменный резистор – это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Постоянные резисторы, сопротивление у данного резистора не изменить. Как правило имеют только два вывода. В данных резисторах может содержаться только серебро, в виде посеребренных выводов. Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.

Основные характеристики резисторов

Номинальное сопротивление (Ом, кОм, мОм). Максимальная рассеиваемая мощность (0,25 Вт, 0,5 Вт, 1 Вт, и т.д.) Допуск или класс точности (от этого значения зависит допустимый разброс параметров резистора).

Примеры буквенно-цифрового обозначения резистора

Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом: 47 Ом – 47 R; 47 кОм – 47 K; 47 МОм – 47 M. Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например: 0,47 Ом – R 47; 0,47 кОм – K 47; 0,47 МОм – M 47. Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например: 4,7 Ом – 4R7; 4,7 кОм – 4K7; 4,7 МОм – 4M7. Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±7%, ±10%, ±40%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.
