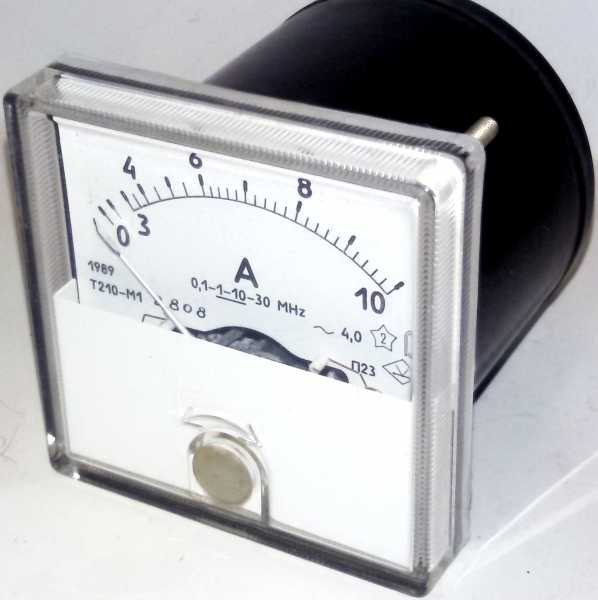

Амперметр ТВ-1-1

Безопасные и опасные пределы значений силы тока

Работа с электрическими цепями может быть опасной при несоблюдении правил безопасности. Если мы говорим о постоянном токе (величина силы тока и его направление со временем не изменяются), то эффекты воздействия такого тока на человеческий организм приведены в таблице 1.

Таблица 1. Действие постоянного тока на организм человека

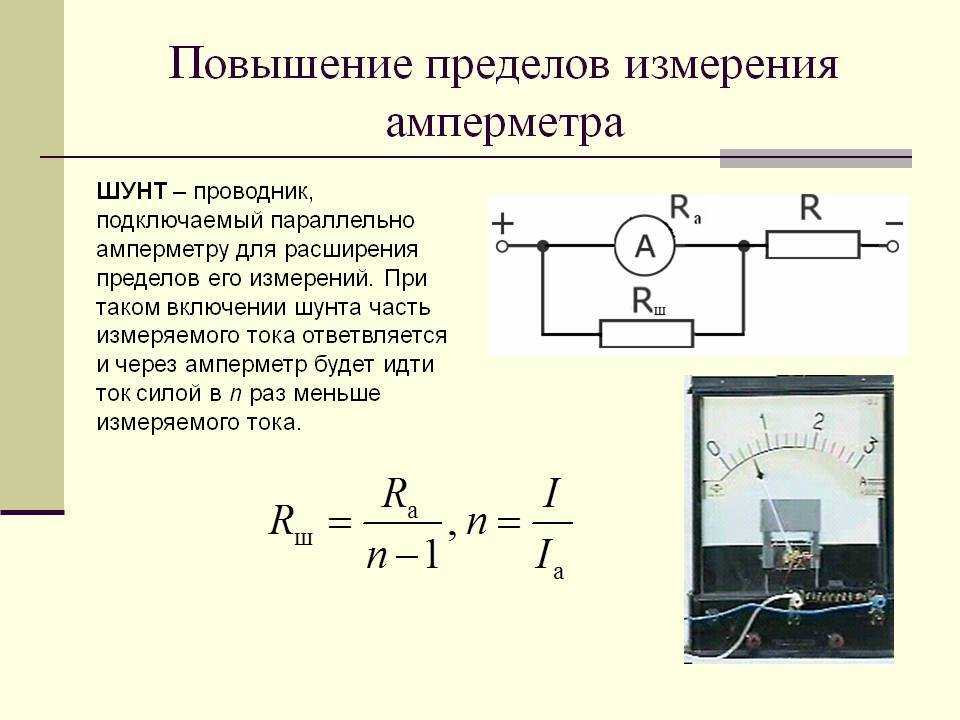

Амперметр

По принципу работы и внешнему виду амперметр очень похож на гальванометр. Его устройство изменено, чтобы можно было не просто фиксировать наличие тока в цепи, но и измерять его силу.

В каких единицах градуируют шкалу амперметра? Так как он измеряет силу тока, то и его шкала будет проградуирована в амперах.

Различные виды амперметров могут отличаться друг от друга в зависимости от сферы использования. На рисунке 1, а изображен демонстрационный амперметр. Такие приборы чаще всего используют в школе при демонстрации опытов.

На рисунке 1, б представлен амперметр, который чаще используют для лабораторных работ.

Рисунок 1. Демонстрационный и лабораторный амперметры

Как вы видите, эти два амперметра рассчитаны на измерение определенного диапазона значений силы тока. Шкала первого амперметра покажет максимальное значение в $3 \space А$, а второго — в $2 \space А$. Превышать эти значения не рекомендуется, так как приборы могут выйти из строя.

{"questions":,"answer":}}}]}

Упражнения

Упражнение №1

При включении в цепь амперметра так, как показано на рисунке 9, а, сила тока была $0.5 \space А$. Каковы будут показания амперметра при включении его в ту же цепь так, как изображено на рисунке 9, б?

Рисунок 9. Варианты подключения амперметра в электрическую цепь

Сила тока будет точно такая же. Амперметр покажет значение в $0.5 \space А$. Это объясняется тем, что в данной электрической цепи все элементы соединены последовательно. В этом случае сила тока на всех участках цепи одинакова.

Упражнение №2

Как можно проверить правильность показаний амперметра с помощью другого амперметра, точность показаний которого проверена?

Можно собрать цепь, как на рисунке 6, используя точный амперметр. Зафиксировать значение силы тока, которое он покажет. Потом заменить его другим — тем, правильность показаний которого мы хотим проверить. Далее останется просто сравнить показания этого амперметра с полученными ранее.

Можно сделать это и другим способом. Для этого нужно собрать цепь, как на рисунке 8 с последовательным соединений всех элементов. Мы уже знаем, что в такой цепи два исправных амперметра должны показывать одинаковые значения. Главное при такой проверке — это отметить для себя, какой амперметр показывает точные результаты измерений, чтобы не запутаться.

Упражнение №3

Рассмотрите амперметры, данные на рисунке 1. Определите цену деления шкалы каждого амперметра. Какую наибольшую силу тока они могут измерять? Перерисуйте шкалу амперметра (смотрите рисунок 1, а) в тетрадь и покажите, каково будет положение стрелки при силе тока $0.3 \space А$ и $1.5 \space А$.

Шкала демонстрационного амперметра с рисунка 1, а будет иметь цену деления, равную $0.2 \space А$.

Шкала лабораторного амперметра с рисунка 1, б будет иметь цену деления, равную $0.05 \space А$.

На рисунке 10, а мы изобразили шкалу демонстрационного амперметра, который показывает значение $I = 0.3 \space А$,а на рисунке 10, б — $I = 1.5 \space А$.

Рисунок 10. Значения силы тока на шкале амперметра

Упражнение №4

Имеется точный амперметр. Как, пользуясь им, нанести шкалу на другой, ещё не проградуированный амперметр?

Для этого нужно подключить оба амперметра в электрическую сеть. Например, как на рисунке 8.

Сначала перед замыканием ключа на пустую шкалу амперметра нанесем первую отметку — $0 \space А$.

Замыкаем цепь. Точный амперметр покажет нам какое-то определенное значение силы тока. Его стрелка отклонится. Например, она покажет значение в $1 \space А$. Стрелка второго амперметра тоже отклонится. Отметим ее положение — $1 \space А$. Мы можем так сделать, потому что сила тока при последовательном соединении элементов в цепи на всех ее участках одинакова.

Затем можно, используя линейку, самостоятельно нанести дополнительную отметки на шкале амперметра, выбрав удобную для вас цену деления.
