Д814 — это серия кремниевых, сплавных стабилитронов средней мощности. В Д814 серию стабилитронов входят стабилитроны: Д814А, Д814Б, Д814В, Д814Г, Д814Д. Основным отличием между стабилитронами данной серии является напряжение стабилизации, которое составляет от 7 Вольт (Стабилитрон Д814А) до 14 Вольт (Стабилитрон Д814Д). Ток стабилизации находится в диапазоне от 3 мА до 40 мА.

Д814 серия стабилитронов выполнена в металлостеклянном корпусе, по бокам которого расположены гибкие выводы. На корпусе стабилитрона нанесены его наименование, тип и цоколевка. В Д814 серии стабилитронов, корпус является анодом, имеет несколько большую толщину вывода (около 1мм), чем катод (0,6мм).

Вес стабилитронов данной серии, около 1 г.

Диод Д814А

Справочник количества содержания ценных металлов в диоде Д814А согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.

Содержание драгоценных металлов в диоде Д814А

Золото: 0,0067 грамм. Серебро: 0 грамм. Платина: 0 грамм. Палладий: 0 грамм.

Источник информации: По данным НПО Импульс.

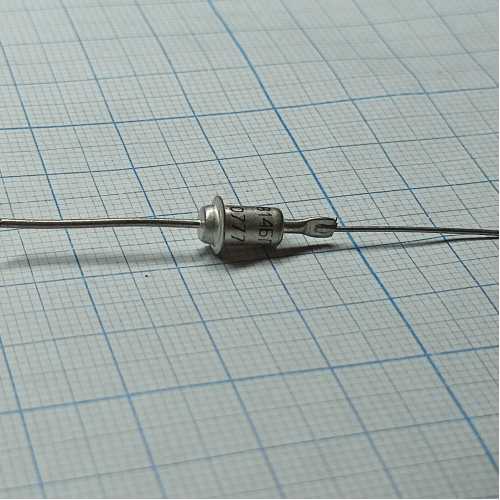

Фото диода Д814А:

Панель ламповая виды

Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического поля. Электрод диода, подключаемый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключаемый к отрицательному полюсу — катодом.

О комплектующем изделии – Диод

Диод – видео.

Диод это полупроводниковый прибор основанный на PN-переходе. А если без теории, то диод в одном направлении пропускает ток, а в другом нет. Вот и все.

Как работает диод – видео.

В этом выпуске вы узнаете: что такое диод, принцип действия диода, как работает диод, что такое p – n переход; что такое прямой ток диода, что такое обратный ток диода; каково внутреннее сопротивление диода; что такое вольт- амперная характеристика диода; что такое пропускное и не пропускное напряжение диода; как работает диод в цепи постоянного тока, как работает диод в цепи переменного тока; как устроен плоскостной диод; какие существуют виды диодов; как устроен выпрямительный диод.

Характеристики диодов Д814А:

Купить или продать а также цены на Диод Д814А:

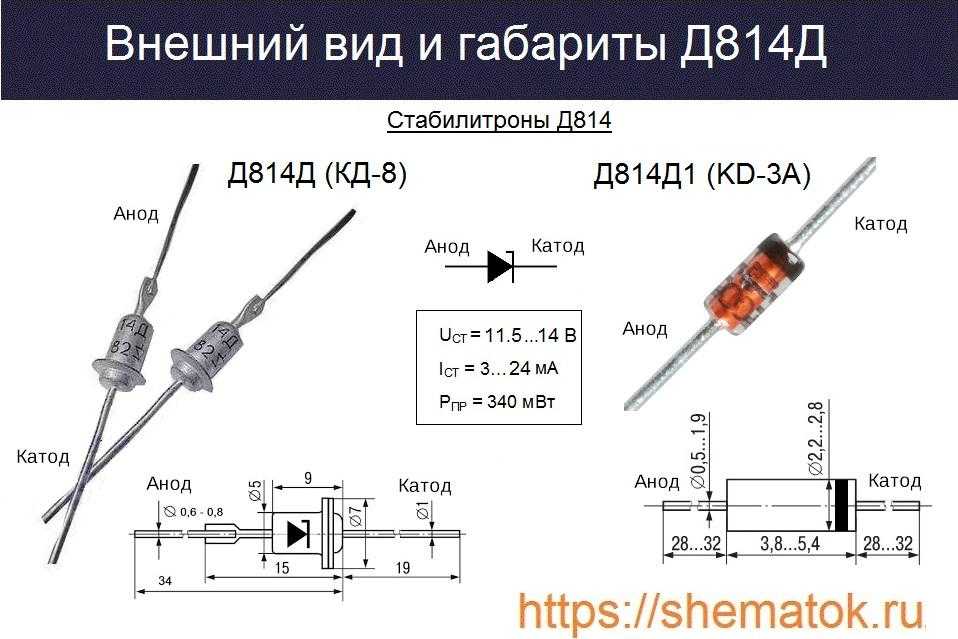

Цоколевка

Очень важен такой параметр Д814Д как цоколевка. Зная её можно уверенно приступать к монтажу стабилитрона, не боясь перепутать анод с катодом. С этой информацией, как и с габаритным чертежом а так же внешним видом, можно ознакомиться на рисунке ниже. Что касается разновидностей, то чаще всего можно встретить Д814Д в металлостеклянном корпусе КД-8. Такие изделия имеют два гибких вывода для дырочного монтажа. Вывод анода также соединен с упаковкой прибора. На устройство наносится тип стабилитрона, расположение выводов и эмблема предприятия изготовителя.

Новые версии, Д814Д1, изготавливаются в корпусе KD-3A. В этом варианте он имеет маркировку в виде трех узких черных колец возле анода. Масса изделия в корпусе КД-8 не больше 1 гр, а в KD-3A не превышает 0,3 гр.

Диод Д814

Диод Д814 Справочник содержания драгоценных металлов в радиодеталях основан на справочных данных различных организаций, занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Диоды могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Принцип действия диода

Диод – это полупроводниковый прибор, с односторонней проводимостью электрического тока: он хорошо пропускает через себя ток в одном направлении и очень плохо — в другом. Это основное свойство диода используется, в частности, для преобразования переменного тока в постоянный ток.

Типы диодов

Выпрямительные диоды. Выпрямительные диоды – самые распространенные полупроводниковые диоды, применяемые в выпрямителях – устройствах, преобразующих переменный ток промышленной частоты в постоянный. В выпрямительных диодах используются переходы с большой площадью для пропускания больших токов. Стабилитроны. Предназначены для использования в схемах, обеспечивающих стабилизацию напряжений. Варикапы. Зависимость емкости n-p -перехода от обратного напряжения используется в полупроводниковых диодах, называемых варикапами. Для варикапов характерна малая инерционность процесса изменения емкости. Высокочастотные диоды. Переключающие диоды. В ряде электронных схем полупроводниковый диод должен работать в режиме переключения, т.е. в одни периоды времени он оказывается смещенным в прямом направлении, а в другие — в обратном. Диоды Шотки. В диодах этого типа используется контакт Шотки (контакт металл – полупроводник). Инжекция неосновных носителей в базу отсутствует, так как прямой ток образуется электронами, движущимися из кремния в металл. Накопление заряда в базе диода не происходит, и поэтому время переключения диода может быть существенно уменьшено (до значений порядка 100 пс). Фотодиод (ФД) представляет собой диод с открытым p-n-переходом. Световой поток, падающий на открытый p-n-переход приводит к появлению в одной из областей дополнительных не основных носителей зарядов, в результате чего увеличивается обратный ток. Светоизлучающие диоды (СИД) преобразуют электрическую энергию в световое излучение за счет рекомбинации электронов и дырок. В обычных диодах рекомбинация (объединение) электронов и дырок происходит с выделением тепла, т. е. без светового излучения.

Проверка мультиметром

Неисправный стабилитрон влияет на напряжение стабилизации источника питания, что сказывается на работоспособности аппаратуры

Поэтому специалисту важно знать, как проверить стабилитрон мультиметром на исправность

Проверка производится аналогично диоду. Если включить мультиметр в режим измерения сопротивления, то при подключении к стабилитрону в прямом направлении (красный щуп к аноду) прибор покажет минимальное сопротивление, а в обратном — бесконечность. Это говорит об исправности полупроводника.

Аналогично выполняется проверка стабилитрона мультиметром в режиме проверки диодов. В этом случае в прямом направлении на экране высветится падение напряжения в районе 400-600 мВ. В обратном либо I, левой части экрана либо .0L, либо какой-то другой знак который говорит о «бесконечности» в измерениях.

На рисунке снизу представлена методика проверки мультиметром.

Аналогичным образом можно проверить стабилитрон, не выпаивая из схемы. Но в этом случае прибор будет всегда показывать сопротивление параллельно подключенных ему элементов, что в некоторых случаях сделает проверку таким образом невозможной.

Однако такая проверка китайским тестером не является полноценной, потому что проверка производится только на пробой, или на обрыв перехода. Для полной проверки необходимо собирать небольшую схему. Пример такой схемы для проверки напряжения стабилитрона вы можете увидеть в видео ниже.

https://youtube.com/watch?v=Iex2WHP-vmg

Схема для проверки

Рассмотрим еще одну простейшую схему для определения напряжения стабилизации, которая состоит из:

Регулируемого блока питания. Постоянное напряжение должно изменяться плавно потенциометром от 0 до 50 В (чем выше максимальное напряжение тем больший диапазон элементов вы сможете проверить). Это позволит проверить практически любой маломощный стабилитрон.
Набор токоограничивающих резисторов. Обычно они имеют номинал 1 Ком, 2,2 Ком и 4,7 Ком, но их может быть и больше. Все зависит от напряжения и тока стабилизации.
Вольтметр, можно использовать обыкновенный мультиметр.
Колодка с подпружиненными контактами. Она должна иметь несколько ячеек, чтобы была возможность подключать полупроводники с различными корпусами.

Для проверки подключают стабилитрон по вышеприведенной схеме и постепенно поднимают напряжение на источнике питания от 0. При этом контролируют показания вольтметра. Как только напряжение на элементе перестанет расти, независимо от его увеличения на блоке питания, это и будет стабилизацией по напряжению.

Если на элементе есть маркировка, то полученные при измерении данные сверяют с таблицей в справочнике по параметрам.

Отметим, что стабилитроны могут выпускаться в различном исполнении. Например, КС162 производятся в керамических корпусах, КС133 в стеклянных, Д814 и Д818 в металлических.

Приведем характеристики некоторых распространенных отечественных стабилитронов:

КС133а напряжение стабилизации равно 3,3 В, выпускаются в стеклянном корпусе;
КС147а поддерживает напряжение на уровне 4,7 В, корпус стеклянный;
КС162а– 6,2 В, корпус из керамики;
КС175а – 7,5 В, имеет керамический корпус;
КС433а – 3,3 В, выпускают в металлическом корпусе;
КС515а – 15 В, корпус из металла;
КС524г – в керамическом корпусе с напряжением 24 В;
КС531в – 31 В, керамический корпус;
КС210б – напряжение стабилизации 10 В, корпус из керамики;
Д814а – 7-8,5 В, в металлическом корпусе;
Д818б – 9 В, металлический корпус;
Д817б – 68 В, в корпусе из металла.

Для проверки стабилитрона с большими напряжениями стабилизации применяется другая схема, которая представлена на рисунке снизу.

Проверка производится аналогично описанному способу. Похожие приборы выпускаются китайскими производителями.

Однако, можно собрать простейшую схему для проверки стабилитронов с применением мультиметра. Это хорошо показано на видео далее.

Следует предупредить, что показанную на видео электрическую схему применять не рекомендуется, т.к. она небезопасна и требует соблюдения техники безопасности. В противном случае можно получить травму (в лучшем случае).

Транзисторы КТ814 — драгметаллы, характеристики

Описание транзистора КТ814

Является кремниевым, низкочастотным, довольно мощный биполярный транзистор. Корпус пластмассовый с гибкими выводами.

Где можно найти КТ814?

Встречаются в устройствах: блоки и узлы РЭА широкого применения
аппаратура общего применения
преобразователи
усилители низких частот (УНЧ)
операционный усилители
дифференциальный усилители

Таблица содержания драгметалла в граммах для транзисторов серии КТ814

Транзистор	Золото, гр в 1000 шт	Золото, гр в 1000 шт Н.возвр	Золото, гр в 1 шт
КТ814	3,923	3,3346	0,003923
КТ814А	3,3	2,805	0,0033
КТ814А	4,22	3,587	0,00422
КТ814Б	3,3	2,805	0,0033
КТ814Б	3,9	3,315	0,0039
КТ814Б	4,22	3,587	0,00422
КТ814В	4,22	3,587	0,00422
КТ814В	4,22	3,587	0,00422
КТ814В	4,22	3,587	0,00422
КТ814Г	3,38	2,873	0,00338
КТ814Г	3,9	3,315	0,0039
КТ814Г	4	3,4	0,004

Таблица драгметаллов в транзисторе КТ814 в граммахНорма возврата. Стоит учесть, после переработки удаётся извлечь не весь драгметалл указанный в паспорте. По этой причине, приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату. Хоть и бывает такое что извлекается почти 100%, ориентироваться на нормы возврата будет более реалистичным. Скупаются радиоэлементы дешевле цены металла в них на 15-50%.

Важный нюанс. Производить изделия могли в разное время и у разных изготовителей, что может сказаться на базовом значении веса драгметалла, а в последствии и на переработанном. РЭА произведённые в более раннем году, имеют более высокие шансы содержать драгметаллы и чаще в большем количестве чем у последующих версий. Прослеживается для любых радиоэлементов в большинстве случаев. Новые же, по причине развития техпроцесса, иногда вовсе без драгметалла.

Цена предлагаемая скупщиками

Посмотрев на расценки, видно что скупщики принимают реле за 50% – 100% от текущей курсовой стоимости драгметалла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой на мировых торговых биржах.

Исторические цены драгметалла на мировых биржах: Золото за 1 гр – 1600-4500 руб

Цены указаны для высшей пробы

В конкретном случае важно понимать, что чем ниже проба, тем меньше стоимость. А так же в зависимости от того по какой цене согласен покупать скупщик

Расcчитайте вес и примерную цену сдачи РЭА

Примечания относительно цен на драгметаллы.

Золото неуклонно росло с 2005 по 2012, с цены 800 до 3800 руб за грамм. С тех пор упало почти в 2 раза и колеблется в диапазоне 2100-2800 руб за грамм с 2013 года. Как можно заметить, в ожидании кризиса 2022 году цена золота снова выросла. После рисковых ситуаций в мире обычно снова возвращается к средней цене.

Надеюсь этим удастся помочь сориентироваться относительно влияния мировых цен на выгодность.

Часто целесообразно такие изделия сдавать на лом после выработки рабочего ресурса, как изделия они стоят иногда существенно дороже.

Стоимость транзистора КТ814 в качестве изделия

Цены в основном распределены от 5 – 25 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя, желаний продавца и года выпуска.

Цены для примера, в среднем, за 1 шт: КТ814А — 10-12 руб
КТ814Б — 12-16 руб
КТ814В — 16-22 руб
КТ814Б, 1990-ые — 4-8 руб
КТ814А TO-126, новый — 14-22 руб

Характеристики транзисторов КТ814

Масса: до 1 гр
Цоколевка: 1-эмиттер, 2-коллектор, 3-база (слева-направо смотря на маркировку)
Температура эксплуатации: -40+100°C
Аналоги:
Зарубежные: КТ814А: TIP30
КТ814Б: BD136, MJE710
КТ814В: BD138, MJE711
КТ814Г: BD140, MJE712

Комплементарен с КТ815
Срок сохраняемости: 12 лет с момента изготовления

Проверка транзистор-тестером

Проверить на работоспособность полупроводниковых элементов можно с помощью универсального тестера радиокомпонентов. Часто его называют транзистор-тестером.

Это универсальный измерительный прибор с цифровым индикатором. С помощью транзистор-тестера можно проверить различные радиодетали. К ним относятся резисторы, конденсаторы, катушки индуктивности. А также и полупроводниковые приборы, транзисторы, тиристоры, диоды, стабилитроны, супрессоры и т.п.

Для проверки работоспособности, зажмите детальку в ZIF-панельке (специальном разъёме с рычагом для зажимания элементов), после чего на дисплее высвечивается схемное обозначение элемента. Однако рассматриваемые в этой статье элементы проверяются как обычные диоды. Поэтому не стоит рассчитывать, что транзистор тестер определит, на какое напряжение стабилитрон. Для этого все равно нужно будет собрать схему типа той, что показана выше или такую как рассмотрим далее.

Рекомендуем посмотреть видео о том, что такое универсальный транзистор-тестер и как им проверять радиоэлектронные компоненты.

https://youtube.com/watch?v=C8jeBrLRUNY

Тестер, также как и мультиметр, проверяет целостность р-n перехода и корректно определяет напряжением стабилизации стабилитронов до 4,5 вольт.

При ремонте аппаратуры, рекомендуется элемент стабилизации менять на новый. Не зависимо от наличия исправного p-n перехода. Т.к. высока вероятность, что у диода изменилось напряжение стабилизации или оно может произвольно меняться в процессе работы аппаратуры.

д814а – характеристики

1. Напряжение стабилизации при Iстаб = 5 мА.

при T=25 °C 7-8.5B
при T= -60°C 6-8.5B
при T=125°C 7-9.5B

2. Отклонение U стабилизации через 5 секунд после включения не более:

в теч. следующих 10 сек. — 170мВ
в теч. следующих 20 сек. — 20 мВ

3. Прямое постоянное напряжение при Iпрям. = 50 мА, T = -60…+25 °C, не выше 1В

4. Постоянный обратный ток при Uпрям.=1В, не выше 0,1 мкА

5. Дифференциальное сопротивление:

при Iстаб = 5мА, t=25°C , не более 6Ом
при Iстаб = 1мА, t=25°C , не более 12Ом
при Iстаб = 5мА, t=-60/+125°C , не более 15Ом

Предельные параметры:

I стаб min = 3мА

t ≤3 5°C , 40мА
t ≤100 °C , 24мА
t ≤125 °C , 11,5мА

Прямой постоянный ток — 100мА

Рассеиваемая мощность:

t ≤3 5°C , 340мВт
t ≤100 °C , 200мВт
t ≤125 °C , 100мВт

Читать также: Отпилить под углом 45

Диапазон рабочих температур окружающей среды: -60..+125°C

д814а – аналоги

Серия д814 имеет множество зарубежных аналогов.

Рассмотрим несколько аналогов иностранного производства:

При выборе аналога к стабилитрону, собственно как и при выборе стабилитрона, необходимо четко представлять параметры схемы, в которой диод будет использоваться. Для выбора аналогичного компонента необходимо знать следующие параметры:

Номинальное напряжение стабилизации
Максимальная рассеиваемая мощность
Максимально допустимый ток

д814а	1s333	1N7641	1S193
UСтаб.,В	7-8,5	8,4-9,6	8.8	8,0
Мощность	0,34w	0.2w	0.25w	0,4w
Imax	40мА	10мА	20ма

К сожалению, для импортных аналогов с параметрами все немного сложнее, чем для отечественных. Все, же 3 аналога, с похожими параметрами нашлись.

Реле

Реле отечественного и импортного производства, содержащие драгметаллы.

РЭС7, РЭС8, РЭС9, РЭС10, РЭС14, РЭС15, РЭС22, РЭС32, РЭС34, РЭС37, РЭС48, РЭС78.
РП3, РП4, РП5, РП7, РПС3, РПС4, РПС5, РПС7, РПС11, РПС15, РПС18, РПС20, РПС24, РПС32, РПС34, РПС36.
ДП12, РКН, РКНМ, РКМ-1, РКМ-1Т, РКМ-П, РЭК43, РЭН-33, ТРА, ТРВ, ТРЛ, ТРМ, ТРН, ТРП, ТРТ, РТН, ТРСМ-1, ТРСМ-2, РВМУ-1, РКП Е-506, СК-594, РВ-5А, РТС-5.
Перечисленные реле подходят не все, а только с определёнными паспортами и до определённого месяца и года выпуска.
Реле РЭС-6, РЭС-22, РЭС-32 с белыми контактами в целом виде не подходят для продажи, снимайте алюминиевый корпус (крышку) и проверяйте цвет контактов. Если белые, то делайте срезку контактов.
Реле РЭС-22, РЭС-32 в целом виде покупаем только с жёлтыми контактами. Срезку контактов не надо делать, присылайте или привозите реле с целыми корпусами, так как на корпусе находится маркировка. А это, в свою очередь, напрямую влияет на цену реле.
Реле РЭС-9 с паспортами 00 01 и 200 стоят 2 рубля/ед..
У реле РЭС-10 при демонтаже должны быть сохранены внешние выводы (ноги). Без выводов данное реле существенно дешевле.
Реле РЭС-47, РЭС-49, РЭС-60 в целом виде покупаем на вес, отправлять Почтой России не особо рентабельно. Возможно разобрать данные реле на жёлтые контакты-пластинки и в таком виде отправлять. Цена в этом случае будет высокой.

Технические характеристики

Немаловажную роль играют такие параметры, как максимально допустимые характеристики стабилитрона Д814А. Они являются основными при выборе, как перед проектированием, так и при подборе устройства для замены. При выходе параметров за диапазон данных значений, даже в течение небольшого промежутка времени, прибор может выйти из строя. Приведём их показатели для Д814А:

наименьший ток, необходимый для обеспечения точности стабилизации – 3 мА;
максимально возможный ток стабилизации при рабочей температуре воздуха: +35ОС – 40 мА;
+100ОС – 24 мА;
+125ОС – 11,5 мА;

наибольший возможный прямой ток, протекающий постоянно – 100 мА;
предельно допустимая рассеиваемая на стабилитроне мощность при температуре:

меньше +35ОС – 340 мВт;

+100ОС – 200 мВт;
+125ОС – 100 мВт;
диапазон рабочих температур от -60ОС до +125ОС.

Электрические характеристики также содержат важную и интересную информацию о рассматриваемом изделии. Все измерения проводились при температуре +25ОС. Остальные параметры, при которых тестировалось изделие, производители приводят по мере необходимости. Для стабилитрона Д814А они равны:

напряжение стабилизации при протекающем через переход токе равном 5 мА и температуре окружающего воздуха: +25ОС – от 7 до 8,5 В;
-60ОС – от 6 до 8,5 В;
+125ОС – от 7 до 9,5 В;

температурный к-т напряжения стабилизации, измеренный при температуре воздуха от -60 до +125ОС и токе равном 5 мА не должен быть больше 0,070%/ОС;
временный разброс значения напряжения стабилизации при токе 5 мА – ±1%;
уход напряжения стабилизации:

через 5 сек после включения на протяжении следующих 10 сек не более 170 мВ;

через 15 сек после включения на протяжении следующих 20 сек не более 20 мВ;
длительно действующее прямое напряжение при температуре от -60ОС до +25ОС и токе, протекающем через стабилитрон в прямом направлении 50 мА не более 1 В;
постоянный ток, текущий через переход в обратном направлении не более 0,1 мкА;
дифференциальное сопротивление, измеренное при:

Т = +25ОС и IСТ = 5 мА не превышает 6 Ом;

Т = +25ОС и IСТ = 1 мА не превышает 12 Ом;
Т =-60 ОС и +125ОС и IСТ = 5 мА не превышает 15 Ом;

В технической документации производители приводят также меры безопасности, которые следует соблюдать при монтаже и эксплуатации прибора, чтобы он не вышел из строя. Там говорится, что пайка разрешена на расстоянии 5 мм от корпуса и больше. При изгибе ножки нужно отступить от корпуса на 2 мм и далее от оболочки. При пайке железная упаковка прибора не должна нагреваться до температур выше +125ОС.

Принцип Работы

Диод Зенера, иначе полупроводниковый стабилитрон является особенным видом диода, и работает в режиме «пробоя», при обратном смещении р-n перехода. Иначе говоря, до наступления пробоя стабилитрон практически не пропускает ток, но как только на нем возникает пробой, ток на стабилитроне молниеносно вырастает, а дифференциальное сопротивление становится чрезвычайно низким, от долей до нескольких сот Ом.

Эффект Зенера

Еще называемый туннельным эффектом, именно это явление лежит в основе работы полупроводникового стабилитрона. Дело в том, что г-н Зенер обнаружил, что электроны с помощью электрического поля могут просачиваться через тонкий барьер. Говоря более научным языком, при обратном смещении р-n перехода энергетические зоны как бы перекрывают друг друга (см. рис.1), в результате электроны из валентной р-зоны, попадают в зону проводимости полупроводника, что в конечном итоге проводик к резкому увеличению свободных носителей заряда, и, как следствие к возрастанию обратного тока.

Применение:

Как можно догадаться из названия, стабилитрон нужен для того, чтобы что-то стабилизировать. Что чаще всего стабилизируют в электронике? Правильно — чаще всего стабилизируют напряжение. И делают это потому, что под нагрузкой напряжение «проседает». Итак, диод Зенера используется для стабилизации напряжения. Но все не так просто, для того чтобы эта самая стабилизация произошла на наш полупроводник необходимо подать заведомо большее, в разумных пределах, конечно, напряжение. Например: параметры стабилитрона д814а, указывают на то, что напряжение стабилизации д814а диода при t 25 °C колеблется от 6 до 8,5 В, полная таблица в конце статьи.

Подключим д814а диод в простую схему, нелишним будет сказать, что стабилитроны включаются параллельно с резистором.

Читать также: Ламельный фрезер макита pj7000

Подключим схему к питанию. Пусть изначально напряжение на источнике будет равным 5В, подключим тестер к выводам д814а диода и….тестер покажет, что напряжение на стабилитроне точно такое же, ничего не происходит. Но, стоит поднять напряжение на источнике до 10В, и мы увидим совершенно иную картину: напряжение после полупроводника будет 8,56 В, погрешность никто не отменял. Поднимем до 15В, и снова, напряжение после VD1 8,56В. Наш д814а диод замечательно стабилизирует.

Д814Д

Стабилитроны Д814Д кремниевые, сплавные, средней мощности. Предназначены для стабилизации напряжения 11,5-14,0 В в диапазоне токов стабилизации 3. 24 мА. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Масса не более 1 г. Технические условия: СМ3.362.012 ТУ.

Читать также: Лавочка кованная на кладбище

Минимальный срок сохраняемости стабилитронов Д814Д при их хранении: – в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП – 25 лет; – в неотапливаемом хранилище – 16,5 лет; – под навесом и на открытой площадке, вмонтированными в аппаратуру, или в комплекте ЗИП – 12,5 лет. Срок сохраняемости исчисляется с даты изготовления, указанной на стабилитроне.

Изготовитель гарантирует соответствие поставляемых стабилитронов всем требованиям ТУ в течение срока сохраняемости и минимальной наработки в пределах срока сохраняемости при соблюдении потребителем режимов и условий эксплуатации, правил хранения и эксплуатации, а также указаний по применению.

Пример записи условного обозначения при заказе и в конструкторской документации: – стабилитрон Д814Д СМ3.362.012 ТУ.

Технические характеристики стабилитронов Д814А, Д814Б, Д814В, Д814Г, Д814Д:

Тип стабилитрона	Uст.	α Uст.	Uпр. (при Iпр.)	r ст.	Iст.	Рmax	Тк.max (Тп.)	Т окр.
мин	ном	макс	Iст.ном.	мин	макс
В	В	В	мА	%/С	В (мА)	Ом	мА	мА	Вт	°С	°С
Д814А	7	8	8,5	5	0,07	1 (50)	6	3	40	0,34	125	-60… +125
Д814Б	8	9	9,5	5	0,08	1 (50)	10	3	36	0,34	125	-60… +125
Д814В	9	10	10,5	5	0,09	1 (50)	12	3	32	0,34	125	-60… +125
Д814Г	10	11	12	5	0,095	1 (50)	15	3	29	0,34	125	-60… +125
Д814Д	11,5	13	14	5	0,095	1 (50)	18	3	24	0,34	125	-60… +125

Условные обозначения электрических параметров стабилитронов:

• Uст.

– напряжение стабилизации; • αUст. – температурный коэффициент напряжения стабилизации; •Uпр. – постоянное прямое напряжение; •Iпр. – постоянный прямой ток; •r ст. – дифференциальное сопротивление; •Iст. – ток стабилизации стабилитрона; •Рmax – рассеиваемая мощность стабилитрона; •Тк. мах – максимально-допустимая температура корпуса стабилитрона; •Тп. мах – максимально-допустимая температура перехода стабилитрона; •Т окр. – температура окружающей среды.

Д814 параметры.

Напряжение стабилизации при Iст = 5 мА
При Т = +25°C	При Т = -60°C	При Т = +125°C
Д814А	7…8,5 В	6…8,5 В	7…9,5 В
Д814Б	8…9,5 В	7…9,5 В	8…10,5 В
Д814В	9…10,5 В	8…10,5 В	9…11,5 В
Д814Г	10…12 В	9…12 В	10…13,5 В
Д814Д	11,5…14 В	10…14 В	11,5…15,5 В

— Уход напряжения стабилизации, не более: Через 5 с после включения в течение последующих 10 с: Д814А 170 мВ Д814Б 190 мВ Д814В 210 мВ Д814Г 240 мВ Д814Д 280 мВ

Через 15 с после включения в течение последующих 20 с: 20 мВ

— Прямое напряжение (постоянное) при Iпр = 50 мА, Т = -60 и +25°С, не более 1 В

— Постоянный обратный ток при Uобр = 1 В, не более 0,1 мкА

Дифференциальное сопротивление, не более:
при Iст = 5 мА и Т = +25°C:	при Iст = 1 мА и Т = +25°C:	при Iст = 5 мА, Т = -60 и +125°C:
Д814А	6 Ом	12 Ом	11,5 мА
Д814Б	10 Ом	18 Ом	10,5 мА
Д814В	12 Ом	25 Ом	9,5 мА
Д814Г	15 Ом	17 мА	8,3 мА
Д814Д	18 Ом	14 мА	7,2 мА

Примеры из практики

Иногда стабилитроны проверяют на осциллографе, но для этого необходимо собрать специальную схему.

На рисунке снизу представлена схема приставки и ее подключение к осциллографу.

Однако проверка осциллографом должна производиться специалистом, который хорошо умеет им пользоваться.

Стабилитроны часто применяются как ограничивающие или предохранительные приборы. Например, в качестве защиты от перенапряжения на жестком диске, а, вернее, на его входе питания стоят стабилитроны или супрессоры на 6 и 14 вольт. Превышение напряжения приводит к их пробою или выгоранию. Для проверки просто выпаивают эти элементы, и проверяют жесткий диск без них. Если все включается, дело в стабилитронах. Их меняют на новые.

Еще один пример из практики ремонта скутеров, а именно после некорректной установки сигнализации (и не только) иногда выходит из строя стабилитрон, смонтированный в замке зажигания на «Хонда дио 34». Он понижает напряжение бортовой сети с 12 В до 10, после чего скутер можно завести. Если элемент вышел из строя — мопед не заведется. Полупроводник можно заменить аналогичным с напряжением на 3,9. Аналогичная ситуация и на других моделях скутеров от «хонды»: AF35, AF51 и т.д.

Сам электрик — энциклопедия домашнего мастера
