Описание диодов серии 1N400X
Самая популярная у разработчиков, производителей и любителей серия выпрямительных кремниевых одноамперных диодов – 1N400X, где X=1…7 (означает номер прибора в серии).
Выпускаются диоды в корпусе DO-41, специально разработанном для двухвыводных полупроводниковых приборов, предназначенных для относительно больших токов и напряжений. Он представляет собой цилиндр из негорючего полимера и двумя проволочными выводами. Катод маркирован кольцевой полосой белого (серебристого) цвета. Другое название пакета – DO-204-AL. Также употребляется маркировка SOD-66. Для этого корпуса установлены размеры:
- диаметр пластикового цилиндра – 2,04…2,71 мм;
- длина цилиндра – 4,07…5,2 мм;
- диаметр вывода — 0,72…0,86 мм;
- длина вывода до формовки – 25,4 мм.
Изгибать выводы можно на расстоянии не ближе 1,27 мм от корпуса.
Все приборы серии имеют одинаковые размеры, поэтому отличить их внутри линейки можно только по надписи на корпусе. К сожалению, диоды неизвестных производителей такую маркировку имеют не всегда. Применяются приборы серии 1N400X очень широко. Выпуск огромными сериями позволяет держать оптовую цену на диоды не более нескольких центов за штуку, и это также служит причиной бешеной популярности изделия.
Отечественные и зарубежные аналоги
Полного отечественного аналога диодов (корпус, серия, характеристики линейки) нет. Поэтому к замене надо подходить творчески исходя из наличия места для установки.
Оптимальный вариант – КД258 в стеклянном корпусе («капелька). Параметры во многом совпадают, а также не будет противоречия по установочным размерам
Надо обратить внимание и на самый популярный отечественный диод на ток 1 А — это КД212 (с обратным напряжением 200 В). Замена несколько затруднена несовпадением габаритов. Размеры в плане позволяют поставить КД212 вместо 1N4001 — 1N4007, но высота российского диода 6 мм против 2,7 у зарубежного, поэтому надо смотреть по наличию свободного пространства по вертикали
Также затрудняет прямую замену то, что расстояние между выводами у КД212 всего 5 мм, а выводы 1N400X можно согнуть на расстоянии не менее 8 мм (длина корпуса плюс 2х1,27 мм). И это также затрудняет непосредственную замену.

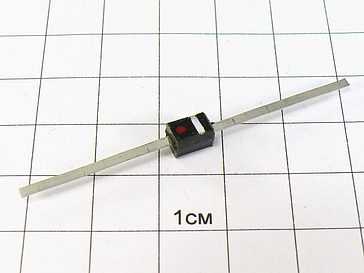

Если точно известно, что фактический прямой рабочий ток намного меньше 1 А, то можно попытаться заменить зарубежный прибор на КД105 или КД106. Их наибольший прямой ток – 0,3 А (обратное напряжение, соответственно, 800 и 100 В). Эти диоды по форме напоминают 1N400X, хотя по размерам больше. КД105 к тому же имеет ещё и ленточные выводы, что создает дополнительные проблемы для установки в существующие отверстия. Но можно попробовать припаять прямо к дорожкам с обратной стороны платы.
Если рабочего тока КД105(106) не хватает, то есть вариант замены на КД208. Здесь также придется решать проблему увеличенного размера корпуса, а также ленточных выводов. Можно поискать и другие аналоги, подходящие по параметрам – ничего сверхвыдающегося и уникального в характеристиках серии 1N400X нет.
Из зарубежных диодов отлично подходит на замену HER101…HER108 – одноамперный диод в том же корпусе. Стоит подороже, потому что его характеристики повыше – обратное напряжение до 1000 В. Этот прибор имеет высокое быстродействие. Но при такой замене эти параметры не задействуются.
Также надо обратить внимание на импортные изделия:
- HERP0056RT;
- BYW27-1000;
- BY156;
- BYW43;
- 1N2070.
Во многих случаях эти приборы могут заменить 1N400X, но в каждом конкретном случае надо смотреть параметры.
Необходимость поиска аналога – редкий случай. Диод 1N400X продается в любом магазине электронных компонентов, добыть его можно из любого неисправного аппарата-донора. В этом случае перед установкой надо проверить исправность полупроводникового прибора.
