К31-11-3: содержание драгметаллов
- Золото: 0
- Серебро: 0,048218 грамм
- Платина: 0
- Палладий: 0
Цена: 12 руб.
Справочная информация по перечню и количеству содержания драгоценных металлов в изделии: Конденсатор К31-11-3.
Данные взяты из открытых источников: документации к изделию, формуляров, технической литературы, нормативной документации.
Приводится точная масса содержания драгметаллов: золота, серебра, платины и металлов платиновой группы (МПГ) на единицу изделия в граммах.
Примечание : по справочнику: «Справочник по содержанию драгоценных металлов в изделиях и элементах общепромышленного назначения. Утвержден приказом главнокомандующего 1985г. №123. -М.: Министерство Обороны СССР, 1986»
Цена предлагаемая скупщиками
Посмотрев на расценки, видно что скупщики принимают конденсатор по текущей курсовой стоимости металла. Поэтому, лучше свериться с нынешним курсом стоимости.
Ориентировочные колебания цены покупки: 25 — 30 руб за 1 гр серебра
Примечания относительно цен на 2019 год.Серебро на средних значениях, если грамм вернётся к пиковому, то будет стоить 60 руб.
Приведена точная масса для 1 и 1000 шт. Стоит учесть, что возврат драгметалла после переработки ниже чем указано в паспорте изготовителя. По этой причине приведён так же расчёт учитывая норму (Н.возвр). Были изучены разные источники и собраны средние данные по возврату. Однако так же следует понимать, что производиться изделия могли в разное время и у разных производителей, что может сказаться на базовом значении веса.
Маркировка отечественных конденсаторов
Многие отечественные радиоэлементы отличаются максимально полной маркировкой, при чтении которой можно почерпнуть большинство возможных характеристик элемента.
Емкость
На первом месте стоит основная характеристика – электрическая емкость. Она имеет буквенно-цифровое обозначение. Для букв применяются следующие символы латинского, греческого или русского алфавита:
- p или П – пикофарада, 1 pF = 10-3 nF = 10-6 μF = 10-9 mF = 10-12 F;
- n или Н – нанофарада, 1 nF = 10-3 μF = 10-6 mF = 10-9 F;
- μ или М – микрофарада, 1 μF = 10-3 mF = 10-6 F;
- m или И – миллифарада, 1 mF = 10-3 F;
- F или Ф – фарада.
Буква, обозначающая величину, ставится на месте запятой в дробном обозначении. Например:
- 2n2 = 2.2 нанофарад или 2200 пикофарад;
- 68n = 68 нанофарад или 0,068 микрофарад;
- 680n или μ68 = 0.68 микрофарад.
Обратите внимание!
Обозначение емкости в миллифарадах встречается крайне редко, а такая величина как фарада является очень большой и также не имеет особого распространения
Допустимое отклонение
Значения ёмкостей, указанные на корпусе, не всегда соответствует реальному значению. Это отклонение характеризует точность изготовления детали и определения его номинала. Величина разброса параметров может быть от тысячных долей процента у прецизионных деталей до десятков процентов у электролитических конденсаторов, предназначенных для фильтрации пульсаций в цепях питания, где точные цифры не имеют особого значения.
Величина допустимого отклонения обозначается буквами латинского алфавита или русскими буквами у радиодеталей старых годов выпуска.
Температурный коэффициент емкости
Маркировка ТКЕ довольно сложна, а поскольку данная величина критична в основном для малогабаритных элементов времязадающих цепей, то возможна как цветная кодировка, так и использование буквенных обозначений или комбинации обоих типов. Таблица возможных вариантов значений встречается в любом справочнике по отечественным радиокомпонентам.
Многие керамические конденсаторы, как и плёночные, имеют определенные нюансы в маркировке ТКЕ. Данные случаи оговариваются ГОСТами на соответствующие элементы.
Номинальное напряжение
Напряжение, при котором сохраняется работоспособность элемента с сохранением характеристик в заданных пределах, называется номинальным. Обычно обозначается верхний порог номинального напряжения, превышать который запрещается ввиду возможного выхода элемента из строя.
В зависимости от габаритов, возможны варианты как цифрового, так и буквенного обозначения номинального напряжения. Если позволяют габариты корпуса, то напряжение до 800 В обозначается в единицах вольт с символом V (или В для старых конденсаторов) или без него. Более высокие значения наносятся на корпус в виде единиц киловольт с обозначением символами kV или кВ.
Малогабаритные конденсаторы имеют кодированное буквенное обозначение напряжения, для чего используются буквы латинского алфавита, каждая из которых соответствует определенной величине напряжения.
Год и месяц выпуска
Дата производства также имеет буквенное обозначение. Каждому году соответствует буква латинского алфавита. Месяцы с января по сентябрь обозначаются цифрой, соответственно, от 1 до 9, октябрю соответствует 0, ноябрю буква N, декабрю – D.
Обратите внимание!
Кодированное обозначение года выпуска одинаково с другими радиоэлементами
МПГО
Конденсаторы МПГО — металлопленочные полистирольные герметизированные однослойные (однослойная изоляция). В прямоугольных металлических корпусах, герметизированные. С выводами в стеклянных или керамических изоляторах. Предназначены для работы в цепях постоянного, переменного и пульсирующего тока.

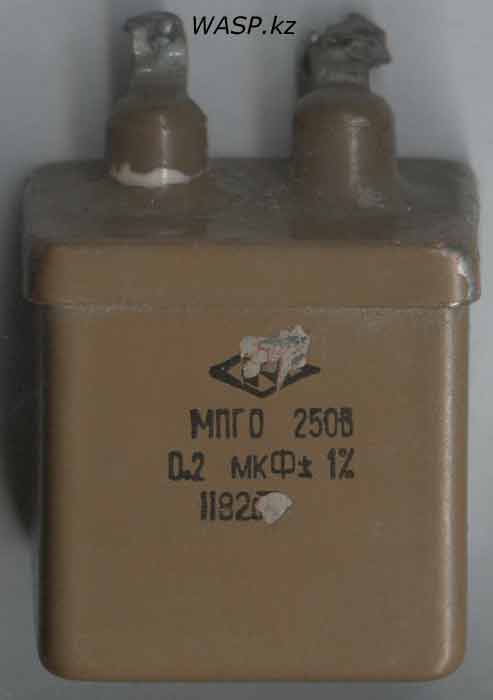

Конденсатор МПГО 250В 0,2 мкФ ±1%, изготовлен в ноябре 1982 года на Ленинградском заводе Мезон
Михаил Дмитриенко, Алма-Ата, 2012 г.
Параметры и характеристики конденсатора К73-15А 0.1 мкф 630 в:
Основные параметры конденсаторов К73-15А: — Номинальное напряжение: 100; 160; 250; 400; 630 В — Номинальная ёмкость: 470 пФ… 0,47 мкФ — Допустимые отклонения ёмкости: ±5; ±10; ±20 % — Интервал рабочих температур: -60 … +85 °С
Варианты поиска: К73-15А 0.1 мкф 630 в конденсатор, конденсатор К73-15А 0.1 мкф 630 в, купить К73-15А 0.1 мкф 630 в по низкой цене, К73-15А 0.1 мкф 630 в цена, описание К73-15А 0.1 мкф 630 в, К73-15А 0.1 мкф 630 в
Зачем нужна маркировка
Задачей маркировки стоит соответствие каждого конкретного элемента определенным значениям рабочей характеристики. Маркировка конденсаторов включает в себя следующее:
- собственно, емкость – основная характеристика;
- максимально допустимое значение напряжения;
- температурный коэффициент емкости;
- допустимое отклонение емкости от номинального значения;
- полярность;
- год выпуска.
Максимальное значение напряжения важно тем, что при превышении его значения происходят необратимые изменения в элементе, вплоть до его разрушения. Температурный коэффициент емкости (ТКЕ) характеризует изменение ёмкости при колебаниях температуры окружающей среды или корпуса элемента
Данный параметр крайне важен, когда конденсатор используется в частотозадающих цепях или в качестве элемента фильтра
Температурный коэффициент емкости (ТКЕ) характеризует изменение ёмкости при колебаниях температуры окружающей среды или корпуса элемента. Данный параметр крайне важен, когда конденсатор используется в частотозадающих цепях или в качестве элемента фильтра.
Допустимое отклонение означает точность, с которой возможно отклонение номинальной емкости конденсаторов.
Полярность подключения в основном характерна для электролитических конденсаторов. Несоблюдение полярности включения, в лучшем случае, приведет к тому, что реальная ёмкость элемента будет сильно занижена, а в реальности элемент практически мгновенно выйдет из строя из-за механического разрушения в результате перегрева или электрического пробоя.
Наибольшее отличие в принципах маркировки конденсаторов наблюдается в радиоэлементах, выпущенных за рубежом и предприятиями на постсоветском пространстве. Все предприятия бывшего СССР и те, что продолжают работать сейчас, кодируют выпускаемую продукцию по единому стандарту с небольшими отличиями.
Маркировка конденсаторов импортного производства
Для обозначения импортных, а в последние годы и отечественных радиоэлементов приняты рекомендации стандарта IEC, согласно которому на корпусе радиоэлемента наносится кодовая маркировка из трех цифр. Первые две цифры кода обозначают емкость в пикофарадах, третья цифра – число нулей. Например, цифры 476 означают емкость 47000000 pF (47 μF). Если емкость меньше 1 pF, то первая цифра 0, а символ R ставится вместо запятой. Например, 0R5 – 0,5 pF.
Для высокоточных деталей применяется четырехзнаковая кодировка, где первые три знака определяют емкость, а четвертый – количество нулей. Обозначение допуска, напряжения и прочих характеристик определяется фирмой-производителем.
Маркировка SMD компонентов

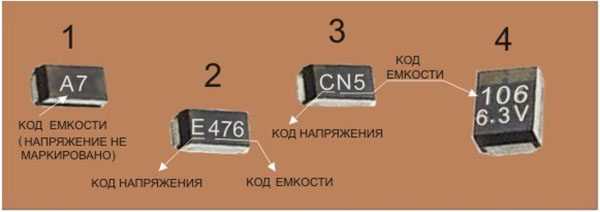

SMD компоненты для поверхностного монтажа имеют очень малые размеры, поэтому для них разработана сокращенная буквенно-цифровая кодировка. Буква означает значение емкости в пикофарадах, цифра – множитель в виде степени десяти, например G4 – 1.8*105 пикофарад (180 nF). Если спереди две буквы, то первая означает производителя компонента или рабочее напряжение.
Электролитические конденсаторы SMD могут иметь на корпусе значение основного параметра в виде десятичной дроби, где вместо точки может быть вставлен символ μ (напряжение обозначается буквой V (5V5 – 5.5 вольт) или могут иметь кодированное значение, зависящее от производителя. Положительный вывод обозначается полосой на корпусе.
Маркировка конденсаторов имеет большое число вариантов. Особенно этим отличаются импортные конденсаторы. Часто можно встретить малогабаритные элементы, которые вовсе не имеют каких-либо обозначений. Определить параметры можно только непосредственным измерением или, глядя на обозначение конденсаторов на электрической схеме. Произведенные разными фирмами радиоэлементы могут иметь схожие обозначения, но различные параметры. Здесь расшифровка обозначений должна базироваться на том, какой производитель выпускает преимущественное количество подобных элементов в конкретном устройстве.
Таблица содержания драгметаллов в граммах для конденсаторов К31-11
Таблица показывает вес в граммах для 1000 шт, 1000 шт учитывая норму возврата и для 1 шт
Н.возвр — норма возврата после переработки * — все данные справочного характера, обязательно уточняйте в иных источниках если имеют важное значение
| Конденсатор | Серебро в 1000 шт | Серебро в 1000 шт Н.возвр | Серебро в 1 шт |
|---|---|---|---|
| К31-11-1 | 2,7 | 2,295 | 0,0027 |
| К31-11-1 ИМП. | 6,4879 | 5,515 | 0,0064879 |
| К31-11-1 ИМП. | 9,2271 | 7,843 | 0,0092271 |
| К31-11-1 СОВ. | 0,9919 | 0,843 | 0,0009919 |
| К31-11-1 СОВ. | 2,5558 | 2,172 | 0,0025558 |
| К31-11-2 | 10 | 8,500 | 0,01 |
| К31-11-2 ИМП. | 17,9529 | 15,260 | 0,0179529 |
| К31-11-2 ИМП. | 21,936 | 18,646 | 0,021936 |
| К31-11-2 СОВ. | 6,0908 | 5,177 | 0,0060908 |
| К31-11-2 СОВ. | 6,2569 | 5,318 | 0,0062569 |
| К31-11-3 | 48,2 | 40,970 | 0,0482 |
| К31-11-3 ИМП. | 104,2299 | 88,595 | 0,1042299 |
| К31-11-3 ИМП. | 128,1771 | 108,951 | 0,1281771 |
| К31-11-3 СОВ. | 34,3719 | 29,216 | 0,0343719 |
| К31-11-3 СОВ. | 34,3956 | 29,236 | 0,0343956 |
| К31-13 | 57,0109 | 48,459 | 0,0570109 |
| К31-39-1800 | 12,1 | 10,285 | 0,0121 |
| К31-4 | 71,3 | 60,605 | 0,0713 |
| К31-7 | 324,2519 | 275,614 | 0,3242519 |
| К31-7 | 324,35 | 275,698 | 0,32435 |
| К31П-4 1-2 габ. ИМП. | 62,1899 | 52,861 | 0,0621899 |
| К31П-4 3-5 ГАБ имп | 62 | 52,700 | 0,062 |
| К31П-4 3-5 габ. СОВ. | 275,4839 | 234,161 | 0,2754839 |
| К31П-5 | 81,9619 | 69,668 | 0,0819619 |
| К31У 3Е-1 | 3,6939 | 3,140 | 0,0036939 |
| К31У 3Е-2 | 13,8089 | 11,738 | 0,0138089 |
| К31У 3Е-5 | 62,0609 | 52,752 | 0,0620609 |
| К31У-3Е | 13,8 | 11,730 | 0,0138 |
| К31У-3Е-1 | 4,3 | 3,655 | 0,0043 |
| К31У-3Е-2 | 13,9 | 11,815 | 0,0139 |
| К31У-3Е-5 | 70,1 | 59,585 | 0,0701 |
В каких типах конденсаторов К31-11 больше грамм серебра на 1 шт?
- К31-7 — 0,3242
- К31П-4 3-5 габ. СОВ. — 0,2754
- К31-11-3 ИМП. — 0,1281
Меньше всего грамм серебра:
- К31У 3Е-1 — 0,0036939
- К31-11-1 — 0,0027
- К31-11-1 СОВ. — 0,0025558
Исходя из этих данных, видно что на единицу конденсатора может приходится разное количество металла. В некоторых случая в виду размера, в других случая коэффициент содержания разный. Учитывая это, разница в цене тоже будет существенной.
Цветовая маркировка отечественных радиоэлементов
С распространением линий автоматического монтажа нашла применение цветовая маркировка конденсаторов. Наибольшее распространение получила четырехцветная маркировка при помощи цветных полос.
Первые две полосы означают номинальную емкость в пикофарадах и множитель, третья полоса – допустимое отклонение, четвертая – номинальное напряжение. Например, на корпусе имеется желтая, голубая, зеленая и фиолетовая полосы. Следовательно, элемент имеет такие характеристики: емкость – 22*106 пикофарад (22 μF), допустимое отклонение от номинала – ±5%, номинальное напряжение – 50 В.
Первая цветная полоса (в данном случае, которая имеет желтый цвет) делается более широкой или располагается ближе к одному из выводов. Также следует ориентироваться по цвету крайних полос. Такой цвет, как серебряный, золотой и черный, не может быть первым, поскольку обозначает множитель или ТКЕ.
МБГО-1

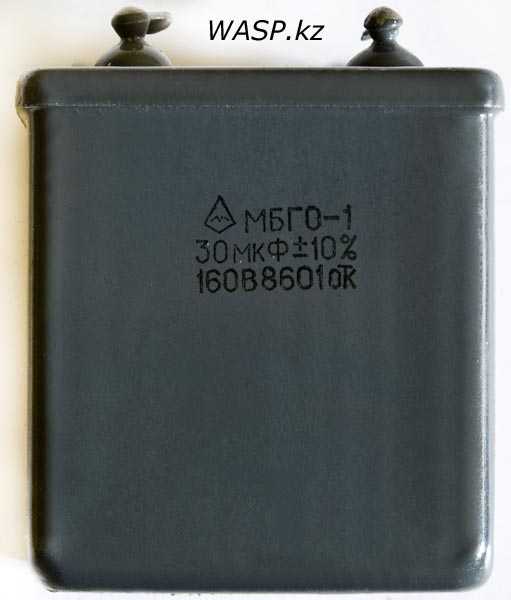

Металлизированный бумажный герметизированный однослойный конденсатор постоянной емкости МБГО-1 30 мкФ ±10% 160В, изготовлен в январе 1986 года на Николаевском заводе Никонд.Конденсаторы МБГО-1 и МБГО-2 одинаковые по всем характеристикам, единственное отличие — на корпусе у МБГО-1 отсутствуют элементы для крепления…

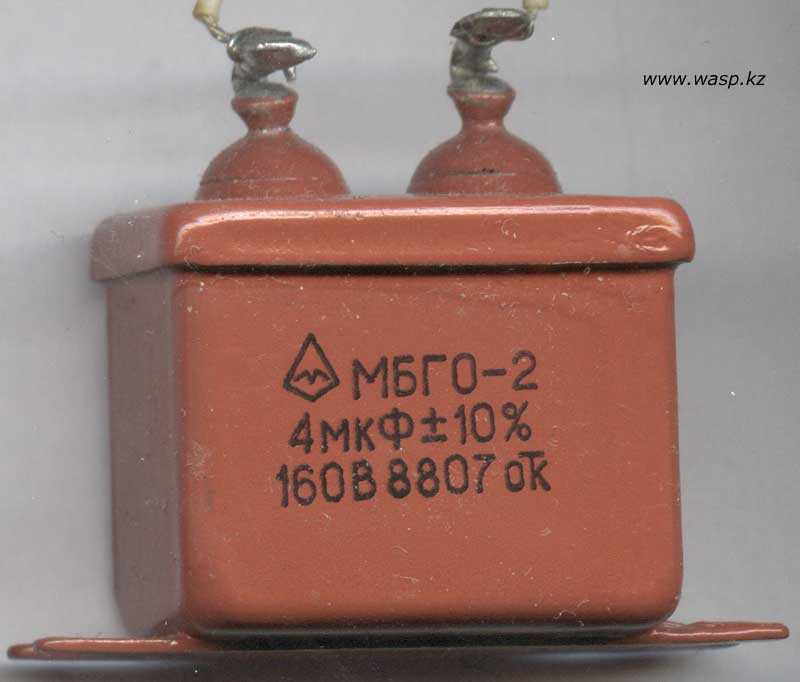

МБГО-2
Предназначены для формирования мощных импульсов тока разряда в нагрузке, обладают высокой энергоемкостью
Конденсаторы изготовляют в металлических прямоугольных корпусах, герметизированных пайкой, с лепестковыми выводами
Выпускаются согласно ТУ ОЖО.462.124 ТУ приемка «1»
По способу крепления конденсаторы отличаются наличием или отсутствием на корпусе специальных крепежных пластин
Завод Никонд — г. Николаев, Украинская ССР
МБГЧ-1
Конденсаторы металлобумажные высоковольтные импульсные
Рязанский завод Поликонд, СССР
Конденсатор МБГЧ-1 0,5 мкФ ±10% 500ВИзготовлен в марте 1978 года на Новосибирском заводе конденсаторов.Подобные конденсаторы широко использовались в самых различных устройствах, данный эекземпляр, например, изъят из акустической системы Вега 25 АС-101
МБГП-1, МБГП-2
Металлобумажный герметичный прямоугольный конденсатор
МБГП-1, 400В, 3,9 мкФ ±10%, партия №60.Изготовлен в июне 1988 года на заводе Лаконд, Новая Ладога. Размеры: 31,5 х 47 х 61 мм.
Производитель — Лаконд, Новая Ладога, СССР (Амфи-Лаконд)
ОКБГ-МП
Особый (вариант) Конденсатор Бумажный Герметизированный в Металлическом Плоском корпусе
По сути тот же КБГ-МП…
Выпускался с незапамятных времен — начала 1960-х годов, как сейчас — неизвестно
Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР
К70-7
Полистирольные конденсаторы К70-7 предназначены для работ в цепях постоянного, переменного и пульсирующего тока
Производство СССР, достаточно редкий и точный конденсатор
К70-7С, 66600 пФ ±0,5%, 100В
Изготовлен в декабре 1976 года на заводе Вектор, г.Остров, Псковская область
ЛСМ-400-3,8У11
Конденсаторы типа ЛСМ с фольговыми обкладками и бумажным диэлектриком, пропитанным трихлордифенилом.
Предназначены для использования в качестве балластных и для повышения коэффициента мощности пускорегулирующих аппаратов, люминесцентных светильников, цепей переменного тока частотой 50 и 60 Гц. Изготавливаются в исполнении для умеренного климата категории размещения 11. Выпускаются в прямоугольных металлических герметизированных корпусах со стеклянными или керамическими изоляторами, через которые проходят выводы.
Мой экземпляр был извлечен из старой советской лампы дневного освещения. На конденсаторе нанесена такая маркировка: Знак Качества, логотип неизвестного мне завода. Затем название модели ЛСМ-400-3,8У11. 3,8 МКФ ±10% 400 В 50Гц. ТС -30/+50. Дата изготовления — IV 1975 г. ТУ16527167-72.
Размеры: высота 115 мм (вместе с выводами), 28 х 44,4 мм.
