Роль драгоценных металлов в приборах
В прошлом столетии не особо подсчитывали рентабельность использования драгметаллов в радиодеталях, которые, в свою очередь, составляли основу конструкций разнообразных приборов, устройств, агрегатов, техники и т.д.
Этому способствовали свойства драгоценных элементов – высокая проводимость и устойчивость к окислению.
Первое качество улучшало работу непосредственно самого устройства. Особенно высокоточных приборов, которые применялись в военно-аэрокосмической сфере, медицинской отрасли и ряде других направлений.
Вторая характеристика значительно увеличивала эксплуатационный срок тех же самых устройств без потери функциональных возможностей.
Статистика красноречиво говорит, что этот рынок можно с

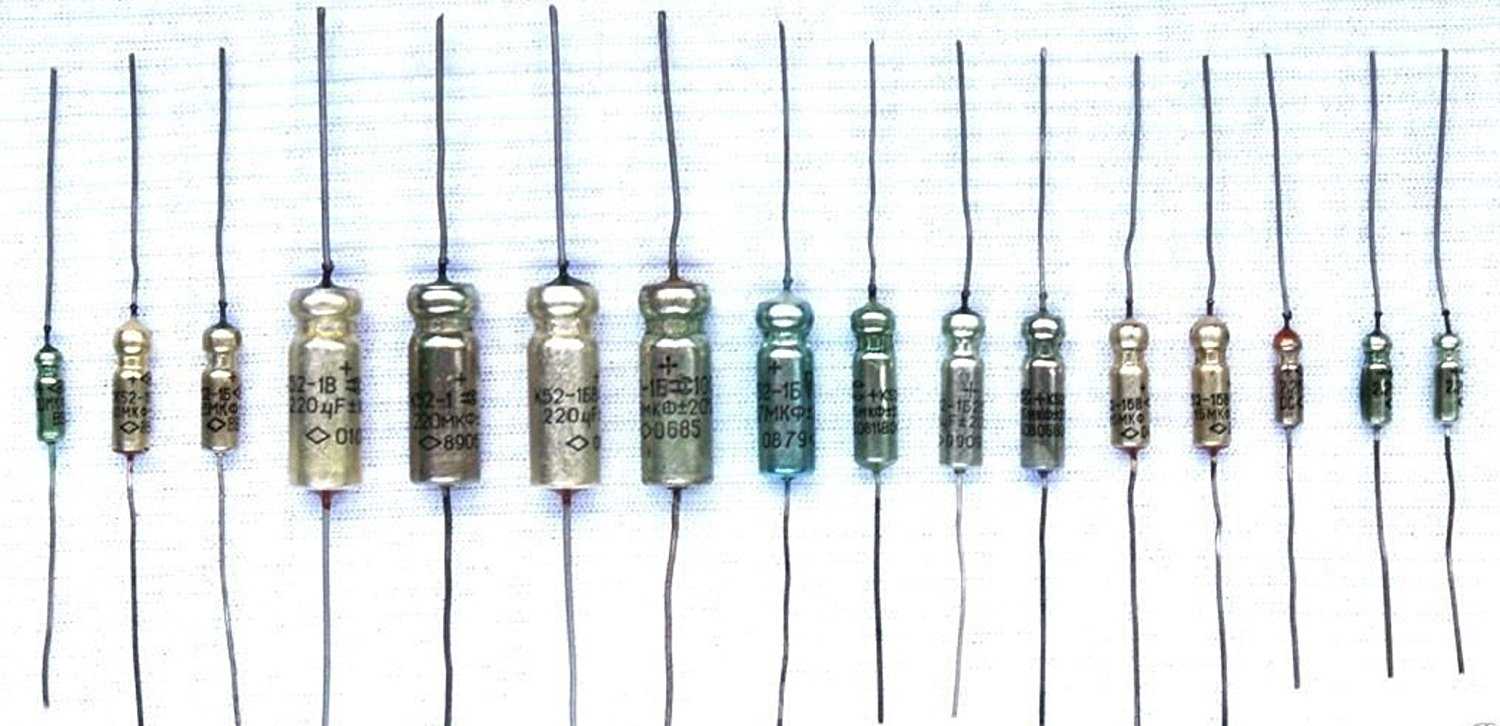

Конденсаторы и резисторы
Как и микросхемы, содержание драгметаллов в конденсаторах выше в том случае, если они изготовлены в Советском Союзе. Кроме серебра и золота, из таких элементов можно добыть платину и палладий. Но в последнее время количество ценных веществ снижается из-за дороговизны производства. Требования, которые сегодня предъявляются к современным изделиям, иногда исключают использование традиционных материалов.
Если интересно то, какие конденсаторы содержат драгметаллы, то все детали делят на несколько категорий в зависимости от объёма золота, серебра и платины:
- керамические с маркой КМ;
- с жёлтым корпусом;
- танталовые;
- с серебряным покрытием.
Получить золото и серебро можно из вычислительных машин, АТС и электронных устройств, которые произвели в СССР. К примеру, в конденсаторе К 22 5 содержание драгметаллов следующее — 34,2 г золота и 52,3 г серебра. Ламповые телевизоры, магнитофоны и другая бытовая техника того времени также может быть полезной.
Не только конденсаторы и микросхемы содержат ценные элементы. Их добывают и из резисторов. Но в них много серебра, а золота и платины практически нет
Особое внимание специалисты уделяют советским потенциометрам серий ПТП, 5К, ППМЛ и ППБЛ. Подходят модели, выпущенные до 1982 года
Желательно, чтобы на них была пометка «Ромб».
Из этих деталей извлекают драгметаллы с помощью химического способа. Понадобится подготовить растворы азотной и соляной кислоты. Конденсатор, микросхему или резистор на 30−40 минут помещают в смесь и ждут отделения веществ. Осадок, который появится на дне ёмкости, может иметь красный или коричневый оттенок — это и есть золото. Его собирают и промывают, затем переплавляют в украшение или другое изделие.
Как добыть золото из радиодеталей
Попробуем разобраться, как добыть золото из радиодеталей. Растворителем драгоценного металла является смесь из соляной и серной кислот. Пропорции – 3 к 1-му, соответственно. Смешивать надо жидкости определенной плотности.
Показатель серной кислоты должен быть 1,8 граммов на сантиметр кубический, соляной – 1,19 граммов на сантиметр кубический. Отделение золота от основы не пройдет окончательно, если не нагреть раствор до 60-ти, 70-ти градусов Цельсия.
Только в разгоряченную смесь стоит опускать деталь. После, следует добавить в емкость небольшое количество азотной кислоты. Получится раствор, известный как «царская водка». Он растворяет практически все элементы, в том числе и золото. Микросхема, или иной элемент, растает в смеси, который затем следует осадить восстановителем.
Следует учесть количество радиодеталей и содержание в них ценного сырья. Обычно, на 200 – 300 граммов поверхности, покрытой золотом, требуется полтора литра азотной кислоты. Технику следует максимально разобрать, отделить стеклянные элементы, участки без драгоценного напыления. Они будут «забирать» на себя химический раствор, тогда его потребуется больше. Опускать в среду желательно только сами детали с желтым металлом.
При комнатной температуре, без нагревания выделить металл из смеси кислот можно методом электролиза. Он подходит только для работы с деталями из меди и латуни. Через раствор пропускают ток плотностью от 0,1 до 1 А/дм2. В качестве катода используют свинец или железо. Процедура отделения золота закончена, если сила тока начинает резко падать.
Можно купить уже готовые составы для отделения драгоценных металлов в специальных магазинах. Возможно так же наладить сотрудничество с небольшими предприятиями химической промышленности. Реактивы предлагают и многие интернет-сайты, доставляя продукцию на дом. Методы извлечения золота из радиодеталей, описанные выше, применимы в домашних условиях.
Радиодетали, содержащие золото
Золотоносные месторождения разрабатывают, если содержание драгоценного элемента хотя бы 1 грамм на тонну породы. В одной микросхеме желтого металла от 1-го до 5-ти процентов. Золотом покрыты выводы детали, заключенные в керамический корпус.
Если он сделан из пластмассы, содержание ценного сырья меньше, — от 0,2 до 1-го процента. В транзисторах драгоценного элемента около 2-х процентов. Из золота сделана подложка, расположенная под проводником.
Но, все рекорды бьют конденсаторы. Их размеры примерно равны банке объемом три литра. В одной такой детали примерно 8 граммов желтого металла. К тому же, еще и 50 граммов серебра. Однако, дорогостоящей начинкой снабжены только конденсаторы, применявшиеся в военной технике – генераторах и станциях передачи радио-сигнала.
Немного золота можно извлечь и из радиоламп. Драгоценный элемент нанесен на сетку, расположенную близ катода. Последний, при работе лампы, нагревает сетку. Под действием тепла она начинает выделять электроны. Это нарушает работу товара.
Поэтому, и нужно покрытие радиодетали золотом. Напыление из него встречается и на ножках предметов освящения, но это касается только старых образцов, возрастом в десятки лет.
Несколько микрон драгоценного сырья наносили раньше и на разъемы, все виды полупроводников, таких как диоды, оптроны, тиристоры, стабилитроны. Реже всего золото можно встретить в резисторах. Однако, в некоторых из них наравне с серебром есть немного и желтого металла.
Таковы стандарты, по которым изготавливали радиодетали в СССР в 70-ых, 80-ых годах прошлого века. Золото есть и в современных радиодеталях. Однако, добывать сотые доли грамма из предмета, за который заплатили десятки, а то и сотни тысяч рублей, нецелесообразно. Пусть же в ход идут старые детали – другое дело.
Чаще всего радиодетали, содержащие золото, встречаются в вычислительных аппаратах старого образца, коммутационных приборах, радиотехнике. Электронно-вычислительные агрегаты серий СМ и СЕ должны интересовать соискателей в первую очередь. В одной такой машине от 0,2 до 10-ти килограммов золота. Тем же может похвастаться некоторая военная техника.
Читать также: Газовая колонка рейтинг надежности отзывы
Новичкам будет полезен список не только общих названий радиодеталей, снабженных золотой «начинкой», но и конкретные обозначения моделей. И так:
Транзисторы КТ201, КТ203, КТ3102, КТ301, КТ306, КТ605. Все они снабжены ножками золотистой окраски.
КТ802, 808, 803, 809, 812, 908. Нужны образцы, выпущенные до 1986-го года. В более поздних моделях золото не употреблялось.
КТ907,904, 606. Внешне в них нет золотых элементов, отсутствует желтый цвет. Однако, ценное сырье на самом деле присутствует.
А вот у КТ602, 604, 611, 814, 815, 816, 9909 золотистые корпуса.
Реле РЭС9, 10, 15, 22, 34, РПС24, 32, 34, РКГ15.
Микросхемы К142ЕH, К50, К56PY2, АОТ101, К145, известная так же как «белый паук».
Микросхемы К133, 134, 178, 249, 564, 565, К140, 157, 217.
Диоды серии Д226 и подобные им.

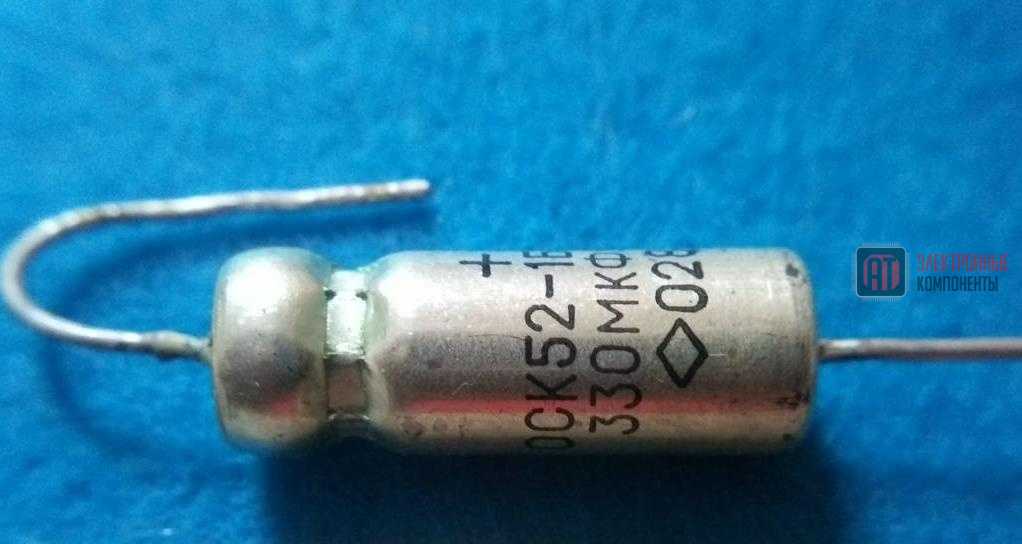

Конденсаторы Км3, 4, 5, 6, 10, 11, 12, 13, 14, 15, 16, 17, 52-1, 52-7, К53-1, 53-6, 53-7, 53-10, 53-15, 53-16.
Резисторы ПТП1, 2, ПЛП2, 6, ПП3-40, 3-41, 3-43, 3-44, 3-45, 3-47, КСП1, 4, КСУ1, КСД1, КПУ1, КПП1, СП5-1, 5-2, 5-3, 5-4, 5-14,5-15, 5-16, 5-17, СП3-19, 3-44.
Разъемы СНП59-64В, СНП59-96Р, ГРППМ7-90Ш, РППГ2-48.
Переключатели ТВ1, П23Г, Пг2-5, 2-6, 2-7, 2-10, П1Т3-1В, ПР2-10, ПКН8, ПТ33-26, ПП8-6, ППК2.
