Применение
Главная сфера применения — это работа в цепях импульсного, переменного и постоянного тока. Их можно использовать в любой аппаратуре: системы связи, бытовая, научная и измерительная техника, промышленное оборудование — и это далеко не полный список возможного применения. Как в работе не перепутать конденсаторы КМ? Маркировка данного вида устройств осуществляется непосредственно на них и представлена буквенно-численным индексом. Поэтому, если есть желание приобрести один такой приборчик, то необходимо сначала найти, как он обозначается и как выглядит. Когда этот этап пройден, то следует отправиться в магазин радиотехники или на рынок, чтобы уже там найти конденсатор, похожий по виду и соответствующий указанной маркировке.
Конденсаторы и резисторы
Как и микросхемы, содержание драгметаллов в конденсаторах выше в том случае, если они изготовлены в Советском Союзе. Кроме серебра и золота, из таких элементов можно добыть платину и палладий. Но в последнее время количество ценных веществ снижается из-за дороговизны производства. Требования, которые сегодня предъявляются к современным изделиям, иногда исключают использование традиционных материалов.
Если интересно то, какие конденсаторы содержат драгметаллы, то все детали делят на несколько категорий в зависимости от объёма золота, серебра и платины:
- керамические с маркой КМ;
- с жёлтым корпусом;
- танталовые;
- с серебряным покрытием.
Получить золото и серебро можно из вычислительных машин, АТС и электронных устройств, которые произвели в СССР. К примеру, в конденсаторе К 22 5 содержание драгметаллов следующее — 34,2 г золота и 52,3 г серебра. Ламповые телевизоры, магнитофоны и другая бытовая техника того времени также может быть полезной.
Не только конденсаторы и микросхемы содержат ценные элементы. Их добывают и из резисторов. Но в них много серебра, а золота и платины практически нет
Особое внимание специалисты уделяют советским потенциометрам серий ПТП, 5К, ППМЛ и ППБЛ. Подходят модели, выпущенные до 1982 года
Желательно, чтобы на них была пометка «Ромб».
Из этих деталей извлекают драгметаллы с помощью химического способа. Понадобится подготовить растворы азотной и соляной кислоты. Конденсатор, микросхему или резистор на 30−40 минут помещают в смесь и ждут отделения веществ. Осадок, который появится на дне ёмкости, может иметь красный или коричневый оттенок — это и есть золото. Его собирают и промывают, затем переплавляют в украшение или другое изделие.
Маркировка керамических SMD конденсаторов
SMD конденсаторы также маркируются кодом, код маркировки состоит из символов, которых может быть 1 или 2 и цифры. Если в обозначении 2 символа то первый это код изготовителя, например K означает Kemet.
Второй символ это мантисса значение представлено в таблице. Цифра это показатель степени по основанию 10. По сути тоже самое что и маркировка 3-мя цифрами, только мантисса тут обозначается символом.
Пример обозначения:
| маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
|---|---|---|---|---|---|---|---|
| A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
| B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
| C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
| D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
| E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
| F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
| G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
| H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Драгметаллы в микросхемах
Первое, на что необходимо обращать внимание — это микросхемы электронной бытовой техники. Материалы, которые содержатся в них, необходимы для проводимости электрического тока, образования достаточного сопротивления и нормального функционирования чипов
Для того чтобы добыть такое количество золота, за которое можно выручить сумму, покрывающую расходы на обработку деталей, нужно запастись большим числом микросхем.
В керамических конденсаторах советского изготовления есть танталовые и серебряные элементы, в транзисторах и светодиодах содержится золото, как и в переключателях, разъёмах, реле и потенциометрах. В металлических деталях содержатся много сплавом, в том числе:
- золото;
- платина;
- серебро;
- тантал;
- палладий;
- рутений.
Добытчики драгметаллов часто испытывают трудности при скупке микросхем. Ведь основная часть подобных приборов советского производства уже продана. И для того, чтобы добыть 5 г серебра и 1 г золота нужно перебрать не менее одной тысячи деталей. В некоторых случаях реальное количество драгоценных веществ отличается от того, которое указано в справочнике. Содержание золота и серебра в определённых микросхемах:
- К537РФ — 40,1 и 71,2 г;
- 1200ЦЛ1 — 43,3 и 115,1 г;
- 2ФВ2000 — 41,7 г жёлтого металла, серебра нет;
- 530ИД7 — 28,5 и 26,7 г;
- КМ132РУ2 — 34,7 и 52,6 г.
Характеристики и свойства
К параметрам конденсатора, которые используют для создания и ремонта электронных устройств, относят:
- Ёмкость — С. Определяет количество заряда, которое удерживает прибор. На корпусе указывается значение номинальной ёмкости. Для создания требуемых значений элементы включают в цепь параллельно или последовательно. Эксплуатационные величины не совпадают с расчетными.
- Резонансная частота — fр. Если частота тока больше резонансной, то проявляются индуктивные свойства элемента. Это затрудняет работу. Чтобы обеспечить расчетную мощность в цепи, конденсатор разумно использовать на частотах меньше резонансных значений.
- Номинальное напряжение — Uн. Для предупреждения пробоя элемента рабочее напряжение устанавливают меньше номинального. Параметр указывается на корпусе конденсатора.
- Полярность. При неверном подключении произойдет пробой и выход из строя.
- Электрическое сопротивление изоляции — Rd. Определяет ток утечки прибора. В устройствах детали располагаются близко друг к другу. При высоком токе утечки возможны паразитные связи в цепях. Это приводит к неисправностям. Ток утечки ухудшает емкостные свойства элемента.
- Температурный коэффициент — TKE. Значение определяет, как ёмкость прибора меняется при колебаниях температуры среды. Параметр используют, когда разрабатывают устройства для эксплуатации в тяжелых климатических условиях.
- Паразитный пьезоэффект. Некоторые типы конденсаторов при деформации создают шумы в устройствах.
Механизм и строение
Состав керамического BaTiO3 является совокупностью, составленной из микрокристаллов от 1 до 20 миллиметрового в диаметре. Этот микрокристалл называют частицей, и состоит из кристаллической структуры, которая показана на рис. 1 и 2. Частица разделена на много доменов при температуре ниже Точки Кюри. Кристаллические оси выровнены в одном направлении в пределах домена, таким образом, как и спонтанная поляризация. При нагревании до Точки Кюри и выше кристаллическая структура BaTiO3 изменяется от четырехугольной до кубической. Тогда, спонтанные поляризационные и доменные стены исчезают (пропадают).
Когда BaTiO3 находится в охлажденном состоянии (ниже Точки Кюри), ее кристаллическая структура поворачивается от кубической до четырехугольной, отрезки примерно до 1 % вдоль оси C и вдоль других осей – сокращаются. Тогда появляются спонтанные поляризационные и доменные стены. В то же время от воздействия «из вне» частицы искажаются. В этой стадии генерируются много мелких доменных стен, и направление спонтанной поляризации в каждом домене легко полностью изменить, даже малыми (низкими) электрическими полями. Так как диэлектрическая постоянная – пропорциональна сумме инверсии спонтанной поляризации к единице объема, наблюдается большая емкость.
Когда конденсаторы хранятся (применяются) без нагрузки при температурах ниже Точки Кюри размер беспорядочно ориентированных доменов становится большим, и они (домены) постепенно сдвигаются к устойчивому энергетическому состоянию (Рис. 3, 90 доменов). Это также облегчает сбор остаточного напряжения при кристаллическом искажении.
Кроме того, перемещение пространственных зарядов (ионы с низкой подвижностью, свободные точки кристаллической решетки и т.д.) в пределах доменной стены приводит к поляризации пространственного заряда. Эта поляризация пространственного заряда неблагоприятно воздействует на спонтанную поляризацию, преграждая ее инверсию.
Другими словами, временный переход от генерации спонтанной поляризации (спонтанная поляризация постепенно перестраивается к более устойчивому состоянию) к инверсии затруднена появлением поляризации пространственного заряда. В этом состоянии более высокое электрическое поле необходимо, чтобы полностью изменить спонтанную поляризацию в доменах, которые в свою очередь могут быть полностью изменены низким уменьшением электрического поля и снижениями емкости. Это, как полагают и есть механизм старения.
Однако, микротекстура кристаллической решетки возвращается в исходное состояние при нагревании до температуры выше Точки Кюри, в которой старение решетки начинается снова и снова. Вообще емкость многослойного керамического конденсатора с высокой диэлектрической постоянной уменьшается приблизительно линейно в логарифмическом масштабе времени – в течение 24 часов после термической обработки выше 125 C. Пожалуйста, обратитесь к прикрепленным типовым данным старения нашей продукции и номинальной емкости конденсаторов. Емкость, которая уменьшилась в результате естественного старения, имеет свойство восстанавливаться при нагревании конденсаторов до Точки Кюри и выше.
Ожидаемая емкость многослойного керамического конденсатора будет в его номинале, когда эти условия установлены на оборудовании. Мы выбираем свою амплитуду емкости, основанную на предшествующем предположении. Кстати, температура, компенсирующая значения типовых конденсаторов, не проявляют явление старения.

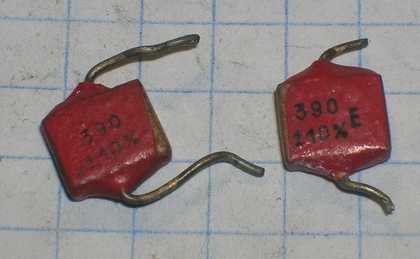

Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.
По типу конструкции выпускают следующие керамические конденсаторы:

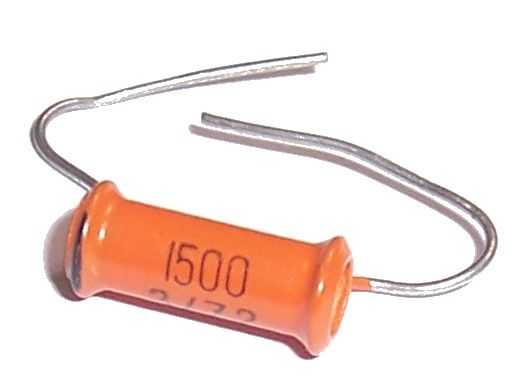

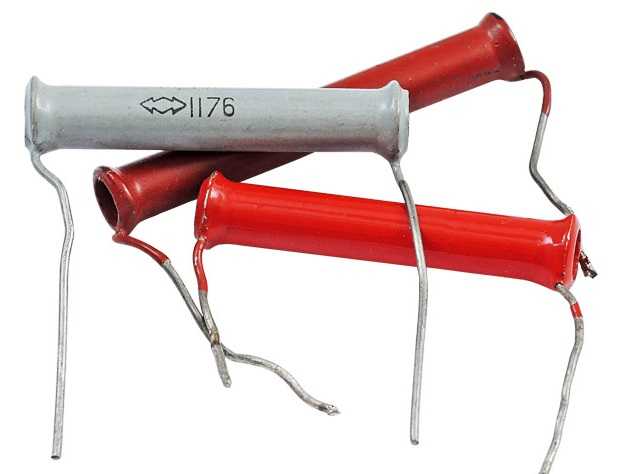

- КТК – трубчатые;
- КДК – дисковые;
- SMD – поверхностные и другие.
Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.
Применение
Конденсаторы применяются почти во всех областях электротехники. Перечислим лишь некоторые из них:
- построение цепей обратной связи, фильтров, колебательных контуров;
- использование в качестве элемента памяти;
- для компенсации реактивной мощности;
- для реализации логики в некоторых видах защит;
- в качестве датчика для измерения уровня жидкости;
- для запуска электродвигателей в однофазных сетях переменного тока.
С помощью этого радиоэлектронного элемента можно получать импульсы большой мощности, что используется, например, в фотовспышках, в системах зажигания карбюраторных двигателей.
Для чего в конденсаторы добавляли драгметаллы?
Многие люди не понимают того расточительства, которое позволяли себе советские инженеры, добавляя в радиодетали драгоценные металлы. Если говорить о физических и химических свойствах золота и серебра, то они достаточно инертные металлы в химическом смысле. В реакции они вступают с трудом, поэтому они практически не подвергаются коррозии. При этом эти два драгметалла прекрасно проводят электрический ток.
Продать конденсаторы
Палладий и платина более химически активные, поэтому они часто используются в катализаторах в химической промышленности. Но их тоже применяли при производстве радиодеталей. Более того, они использовались для того, чтобы заменить золото и серебро, которые в советские времена стоили гораздо дешевле золота, а палладий вообще имел цену цветного металла.
Это в наше время палладий стоит почти в два раза дороже золота, и цена не этот драгметалл постоянно растет, что сильно влияет на стоимость химических катализаторов в мире. Еще пять лет назад конденсаторы, в которых был только палладий, просто выбрасывали – процесс получения из конденсаторов драгоценного палладия стоил гораздо дороже стоимости чистого палладия, который можно было получить из радиодеталей. Именно поэтому драгметаллы в радиодеталях использовались часто, но в малых количествах. Практически во всех радиодеталях советского производства обязательно присутствовало серебро.
Благородные металлы не окисляются, не подвергаются коррозии, и прекрасно проводят электрический ток. Кроме этого, и золото, и серебро можно без труда нанести тончайшей пленкой на любые медные контакты, тем самым увеличив многократно их срок службы.
Именно поэтому радиодетали с драгметаллом можно встретить повсюду во всей советской электронике – и специального назначения, как измерительные приборы и военная техника, так и в бытовых приборах, как телевизоры и магнитофоны.
Конденсаторные установки серий УКЛН, УКЛ(П), УКЛ(ПН), УКБН, УК, УКЛ(П)НТ, УКМ, УКЛ
Таблица 3. Технические характеристики конденсаторных установок климатического исполнения У3
| Тип | I
ном одной фазы, А |
Число ступеней | Габариты, м | Масса, кг |
| Установки 0,38 кВ со ступенью регулирования 50 квар | ||||
| УКЛН-0,38-150-50 | 228 | 3 | 1,22×0,53×1,66 | 335 |
| УКПН-0,38-300-50 | 456 | 6 | 1,92×0,53×1,66 | 575 |
| УКЛН-0,38-450-50 | 684 | 9 | 2,62×0,53×1,66 | 820 |
| Установки 0,38 кВ со ступенчатым ручным регулированием | ||||
| УКЛ(П)-0,38-216 | 336 | 2 | 1,92×0,5×1,66 | 607 |
| УКЛ(П)-0,38-300 | 458 | |||
| УКЛ(П)-0,38-324 | 488 | 3 | 2,62×0,5×1,66 | 875 |
| УКЛ(П)-0,38-450 | 686 | |||
| УКЛ(П)-0,38-432 | 656 | 4 | 3,3×0,5×1,66 | 1145 |
| УКЛ(П)-0,38-600 | 916 | |||
| Установки 0,38 кВ с автоматическим регулированием со ступенями регулирования 108 и 150 квар | ||||
| УКЛ(ПН)-0,38-300-150 | 458 | 2 | 1,92×0,5×1,66 | 612 |
| УКЛ(ПН)-0,38-216-108 | 336 | |||
| УКЛ(ПН)-0,38-450-150 | 686 | 3 | 2,6x2x0,5×1,66 | 880 |
| УКЛ(ПН)-0,38-324-108 | 488 | |||
| УКЛ(ПН)-0,38-600-150 | 916 | 4 | 3,32×0,5×1,66 | 1150 |
| УКЛ(ПН)38-432-108 | 656 | |||
| Установки 0,38 кВ с автоматическим регулированием со ступенью 50 квар | ||||
| УКБН-0,38-100-50 | — | 2 | 0,8×0,44×1,025 | 195 |
| УКБН-0,38-200-50 | — | 4 | 0,8×0,44×1,81 | 365 |
| УКБН-0,38-300-50 | — | 6 | 0,8×0,44×2,6 | 530 |
| Установки 0,38 кВ нерегулируемые | ||||
| УК-0,38-75 | 114 | — | 0,7×0,5×1,26 | 150 |
| УК-0,38-150 | 228 | — | 0,7×0,65×1,66 | 245 |
| Установки 0,66 кВ с автоматическим регулированием по напряжению и току со ступенями регулирования 240 квар | ||||
| УКЛ(П) НТ-0,66-240 | — | 1 | 1,2×0,5×1,66 | 370 |
| УКЛ(П) НТ-0,66-480 | — | 2 | 1,9×0,5×1,66 | 640 |
| УКЛ(П) НТ-0,66-720 | — | 3 | 2,6×0,5×1,66 | 910 |
Примечание.
УК — установка конденсаторная; Л и П — размещение ячейки ввода — левое или правое; Н — регулирование по напряжению; Б — бесшкафная установка.
Таблица 4. Технические характеристики конденсаторных установок
| Тип | Номинальная мощность, квар | Напряжение, кВ | Количество конденсаторных ячеек | Высота, мм | Масса, кг |
| УКМ-6,3-400У1 | 400 | 6,3 | 2 | 2060 | 900 |
| УКМ-10,5-400У1 | 400 | 10,5 | 2 | 2060 | 910 |
| УКМ-6,3-600У1 | 600 | 6,3 | 3 | 2060 | 1185 |
| УКМ-10,5-600У1 | 600 | 10,5 | 3 | 2060 | 1200 |
| УКЛ-6,3-450У1 | 450 | 6,3 | 1 | 1800 | 700 |
| УКЛ-6,3-900У1 | 900 | 6,3 | 2 | 1800 | 950 |
| УКЛ-6,3-1350У1 | 1350 | 6,3 | 3 | 1800 | 1200 |
| УКЛ-6,3-1800У1 | 1800 | 6,3 | 4 | 1800 | 1450 |
| УКЛ-10,5-450У1 | 450 | 10,5 | 1 | 1800 | 700 |
| УКЛ-10,5-900У1 | 900 | 10,5 | 2 | 1800 | 950 |
| УКЛ-10,5-1350У1 | 1350 | 10,5 | 3 | 1800 | 1200 |
| УКЛ-10,5-1800У1 | 1800 | 10,5 | 4 | 1800 | 1450 |
| УК-6,3-300Л(П) У3 | 300 | 6,3 | 3 | 1800 | 670 |
| УК-10,5-300Л(П) У3 | 300 | 10,5 | 3 | 1800 | 670 |
| УК-6,3-450Л(П) У3 | 450 | 6,3 | 3 | 1800 | 670 |
| УК-10,5-450Л(П) У3 | 450 | 10,5 | 3 | 1800 | 670 |
| УК-6,3-675Л(П) У3 | 675 | 6,3 | 4 | 1800 | 915 |
| УК-10,5-675Л(П)У3 | 675 | 10,5 | 4 | 1800 | 915 |
| УК-6,3-600Л(П)У3 | 600 | 6,3 | 5 | 1800 | 1160 |
| УК-6,3-900Л(П) У3 | 900 | 6,3 | 5 | 1800 | 1160 |
| УК-10,5-600Л(П) У3 | 600 | 10,5 | 5 | 1800 | 116 |
| УК-10,5-900Л(П)У3 | 900 | 10,5 | 5 | 1800 | 1160 |
| УК-6,3-750Л(П) У3 | 750 | 6,3 | 6 | 1800 | 1450 |
| УК-10,5-750Л(П) У3 | 750 | 10,5 | 6 | 1800 | 1405 |
| УК-6,3-1125Л(П) У3 | 1125 | 6,3 | 6 | 1800 | 1405 |
| УК-10,5-1125Л(П) У3 | 1125 | 10,5 | 6 | 1800 | 1405 |
Примечание.
УК — установка конденсаторная; М — модернизированная; Л — размещение ячеек ввода слева: номинальное напряжение, кВ; номинальная мощность, квар; климатическое исполнение и категория размещения.
Характеристика реле
Специалисты Советского Союза использовали качественные материалы для производства бытовой техники и вычислительных аппаратов. Часто применялись драгоценные материалы. В значительных количествах они содержатся в реле. Добытчикам рекомендуется использовать детали таких серий:
- РП и РЭС;
- РКН и РПС;
- РКП и РКМ;
- РТН и ТРСМ;
- ТРТ и ТРП.
Дополнительно нужно проверить реле с алюминиевым корпусом, так как необходимо добраться до контактов. По их цвету и определяют наличие серебра или платины.
Радиолюбители даже в советское время добывали золото из электроники. Им стало известно то, что значительное содержание драгметаллов в конденсаторе — это 1 источник по их количеству в технике. До сих пор этот способ заработка остаётся актуальным. При грамотном выборе деталей можно накопить собственный небольшой капитал, ведь золото с момента своего появления всегда играло роль твёрдой валюты.
Чтобы добыть золото, не обязательно выходить из дома. Достаточно дать объявление: — «Куплю старые радиодетали». В образцах былых десятилетий содержится желтый металл, иногда, в весьма приличных объемах. Купив у поставщиков определенные модели, можно извлечь из них ценное сырье.
Его, возможно, переплавить в слитки, но лучше в украшения, к примеру, кольца. С свободной продажей слитков могут возникнуть проблемы. «Побрякушки» же реализуются без труда. К каким именно радиодеталям с золотом стоит обратиться, как их обработать, чтобы заполучить драгоценность, далее.
Конденсаторы постоянной емкости
Конденсаторы постоянной емкости применяют в различных схемах для разделения переменной и постоянной составляющих тока и сглаживания пульсации напряжений выпрямителя. В сочетании с другими элементами схем конденсаторы образуют резонансные контуры, широко используемые в радиоаппаратуре. Конденсаторы постоянной емкости классифицируют по величине номинальной емкости, классу точности, номинальному рабочему напряжению, назначению, материалу диэлектрика и по конструктивным признакам.
Номинальные величины емкостей конденсаторов установлены ГОСТ 2519 — 60. При изготовлении конденсаторов действительное значение емкости отличается от номинального, обозначенного в маркировке. Допустимое отклонение емкости от номинального называется допуском. По этому принципу все конденсаторы разделяют на пять классов: 0, 1, II, III, IV, допуски их соответственно составляют ±2%; ±5%; ±10%; ±20% и от — 20 до + 50%.
В зависимости от назначения различают контурные, разделительные, блокировочные и фильтровые конденсаторы. По материалу диэлектрика конденсаторы делят на слюдяные, керамические, бумажные, металлобумажные, бумаго-масляные, пленочные, стеклоэмалевые, стеклокерамические, электролитические, воздушные, вакуумные, газонаполненные. По конструктивному признаку конденсаторы подразделяют на трубчатые, дисковые, бочоночные, горшковые, опрессованные и герметизированные, плоские и цилиндрические и т. д.
Независимо от вида конденсатор характеризуется рабочим напряжением. Рабочим напряжением называется напряжение, под которым обкладки конденсатора могут длительно находиться без пробоя разделяющего их диэлектрика. Рабочее напряжение выражают в вольтах. Большое значение для нормальной работы конденсатора имеет сопротивление его изоляции. При малом сопротивлении изоляции возникают утечки, нарушающие нормальную работу схемы. Потери в конденсаторе характеризуются тангенсом угла диэлектрических потерь, выражающим отношение мощности активных потерь к реактивной мощности конденсатора.
В маломощных конденсаторах потери энергии в основном вызываются проводимостью диэлектрика и диэлектрическим гистерезисом, т. е. потерями на поворот полярных молекул в направлении поля при приложении напряжения к обкладкам. Потери в обкладках и выводах малы, поэтому ими обычно пренебрегают. Одной из важнейших характеристик конденсатора является стабильность — неизменность величины емкости конденсатора во время работы. Изменение емкости может быть как временным, так и необратимым. Основным фактором, влияющим на стабильность емкости конденсатора, является воздействие температуры окружающей среды и нагрев конденсатора за счет рассеиваемой на нем мощности. При повышении температуры увеличиваются геометрические размеры материала, что и влечет за собой временное (до возвращения температуры к первоначальному значению) изменение емкости.
Способы маркировки емкости конденсатора
На деталях советского производства, чаще всего имеющих довольно большую площадь поверхности, наносились числовые значения емкости, ее единица измерения и номинальное напряжение в вольтах. Например, 23 пФ, то есть 23 пикофарада.
Расшифровка маркировки обозначений современных керамических конденсаторов отечественного и зарубежного производства – мероприятие более сложное. Возможны следующие варианты.
Три цифры
Если в маркировке присутствуют три цифры, то первые две обозначают величину емкости, последняя – множитель нуля. Если последняя цифра находится в диапазоне 0-6, то к числу, состоящему из первых двух цифр, добавляют нули в указанном количестве. Если последняя цифра – 8, то число из первых двух цифр умножают на 0,01, если 9, то – на 0,1. После определения числового значения емкости необходимо установить единицу измерения. Емкость мелких деталей обычно измеряется в пикофарадах. После числового значения может стоять буква, указывающая на единицу измерения: p – пикофарад, µ – микрофарад, n – нанофарад.
Пример 353p = 35 х 103 пФ.
Четырьмя цифрами
Этот вариант похож на описанный выше. Только значащая часть содержит три цифры, а четвертая – это показатель степени для 10. Единица измерения – обычно пикофарады.
Буквенно-цифровая маркировка
При таком способе обозначения емкости буква указывает на место, где должна находиться запятая. Буква R применяется для маркировки емкости в микрофарадах. Если перед буквой R стоит 0, то единица измерения – пикофарад. Например, 0R4 = 4 пФ, R47 = 0,45 мкФ.
Функции десятичной точки может выполнять буква, указывающая на единицу измерения. Например, емкость, равная 0,43 мкФ, на конденсаторах импортного производства обозначается как m43 или µ43. В русском варианте в качестве десятичной точки применяют буквы «п» – пикофарады, «н» – нанофарады, «м» – микрофарады.
В некоторых случаях на корпус конденсаторов наносятся допуски для номинального значения емкости. На деталях большой площади они указаны числами, обозначающими процент допуска. На маленькие конденсаторы допуски обычно нанесены в закодированном виде.
Таблица буквенного кодирования допусков
| Буквенное обозначение | Допуск, % | Буквенное обозначение | Допуск, % |
| B | +/- 0,1 | M | +/- 20 |
| C | +/- 0,25 | N | +/- 30 |
| D | +/- 0,5 | Q | -10…+30 |
| F | +/- 1 | T | -10…+50 |
| G | +/- 0,2 | Y | -10…+100 |
| J | +/- 0,5 | S | -20…+50 |
| K | +/- 10 | Z | -20…+80 |
Технические параметры
Средняя масса таких КМ конденсаторов: от 0,5 граммов до 3 граммов. Номинальное рабочее напряжение: 50 – 250 В.Стандартные значения электрической емкости могут находиться в пределах 1,2 пФ/2,2 мкФ.Допустимое отклонение, указанных в маркировке, значений емкости: 2 – 80 %. эта информация может стоять на корпусе КМ конденсатора в сокращенном виде или записи.
Все они на фото, цифра например 6 стоит в начале 65F/1M5
Следующая группа с цифрой 1 или 2 светло-оранжевого цвета ( 1BAD Fm 68 или 2BB4F2m2 )маркировка 1 i 2 стоит в начале надписи.Маленькие снимаются с Советских телевизоров времен СССР шести программных и т.д. Низковольтные конденсаторы КМ группы 1, 2 (оранжевые) отличаются высокой стабильностью, малыми потерями в низкочастотных и высокочастотных цепях. Находят эти радиоэлементы в разной электронной технике, например, в оборудовании измерительного (вольтметры), медицинского, бытового назначения.
Пределы рабочего напряжения, в зависимости от модификации конденсаторов: 25 – 250 В.Возможная электрическая емкость, в зависимости от модификации конденсаторов: 1,2нФ – 2,2мкФ. Диапазон рабочих температур, в зависимости от модификации конденсаторов: от-65˚С до +155˚С.
Группас цифрой 1 или 2 светло-оранжевого цвета ( 1BAD Fm 68 или 2BB4F2m2 )маркировка 1 i 2 стоит в начале надписи
КМ 6Н90, 6V, 6М1500 (оранжевые)
Термостабильные конденсаторы КМ 6Н90 М68, 1М0 применяются в различной радиоэлектронной аппаратуре специального, медицинского, научно-исследовательского, бытового назначения. Корпус каждого элемента окрашен в оранжевый цвет и имеет однонаправленные контакты. Представленные конденсаторы впервые стали изготавливаться на Витебском ПО «Монолит» в 1977 году.
Еще одна группа рыжих КМ конденсаторов это 6H90 80-85 примерно года выпуска и таракотового цвета (определяем как рыжие 6V15nM и М 1500
КМ 6F 1m0 (оранжевый)
Дальше идет наша группа КМ керамических конденсаторов прилепленные к названию условно рыжих 6F 1MO ярко и бледно оранжевого цвета у3словно квадратном корпусе.
Конденсаторы КМ 6F 1m0 аккумуляция электрического заряда (энергии), что позволяет эффективно использовать их для сглаживания пульсаций выпрямленного напряжения в блоках питания, а также для разделения постоянной и переменной составляющей полезного сигнала в процессе его покаскадного преобразования в одном радиотехническом устройстве. Выпуск конденсаторов данного типа начался в 1977 году на Витебском ПО «Монолит». Корпус элемента похож на подушку и окрашен в оранжевый цвет, при этом, выводы пайки находятся с одной стороны угловой части конденсатора..
Маркировка конденсаторов с помощью численно-буквенного кода.
Маркировка конденсаторов может указывать на следующие параметры: Тип конденсатора, его номинальную емкость, допустимое отклонение емкости, Температурный Коэффициент Емкости(ТКЕ), номинальное напряжение работы.
Порядок маркировки может быть разным — первой строкой может стоять номинальное напряжение, ТКЕ или фирменный знак производителя. ТКЕ может отсутствовать вовсе, номинальное напряжение тоже указываются не всегда! Практически всегда имеется маркировка номинальной емкости. Что касается емкости, то имеются различные способы ее знаковой кодировки. 1. Маркировка емкости с помощью трех цифр. При такой маркировке первые две цифры указывают на значение емкости в пикофарадах, а последняя на разрядность, т. е. количество нулей, которых к первым двум цифрам необходимо добавить. Но если последняя цифра — «9» происходит деление на 10.
| Код | Емкость(пФ) | Емкость(нФ) | Емкость(мкФ) |
| 109 | 1,0(пФ) | 0,001(нФ) | 0,000001(мкФ) |
| 159 | 1,5(пФ) | 0,0015(нФ) | 0,0000015(мкФ) |
| 229 | 2,2(пФ) | 0,0022(нФ) | 0,0000022(мкФ) |
| 339 | 3,3(пФ) | 0,0033(нФ) | 0,0000033(мкФ) |
| 479 | 4,7(пФ) | 0,0047(нФ) | 0,0000047(мкФ) |
| 689 | 6,8(пФ) | 0,0068(нФ) | 0,0000068(мкФ) |
| 100 | 10(пФ) | 0,01(нФ) | 0,00001(мкФ) |
| 150 | 15(пФ) | 0,015(нФ) | 0,000015(мкФ) |
| 220 | 22(пФ) | 0,022(нФ) | 0,000022(мкФ) |
| 330 | 33(пФ) | 0,033(нФ) | 0,000033(мкФ) |
| 470 | 47(пФ) | 0,047(нФ) | 0,000047(мкФ) |
| 680 | 68(пФ) | 0,068(нФ) | 0,000068(мкФ) |
| 101 | 100(пФ) | 0,1(нФ) | 0,0001(мкФ) |
| 151 | 150(пФ) | 0,15(нФ) | 0,00015(мкФ) |
| 221 | 220(пФ) | 0,22(нФ) | 0,00022(мкФ) |
| 331 | 330(пФ) | 0,33(нФ) | 0,00033(мкФ) |
| 471 | 470(пФ) | 0,47(нФ) | 0,00047(мкФ) |
| 681 | 680(пФ) | 0,68(нФ) | 0,00068(мкФ) |
| 102 | 1000(пФ) | 1(нФ) | 0,001(мкФ) |
| 152 | 1500(пФ) | 1,5(нФ) | 0,0015(мкФ) |
| 222 | 2200(пФ) | 2,2(нФ) | 0,0022(мкФ) |
| 332 | 3300(пФ) | 3,3(нФ) | 0,0033(мкФ) |
| 472 | 4700(пФ) | 4,7(нФ) | 0,0047(мкФ) |
| 682 | 6800(пФ) | 6,8(нФ) | 0,0068(мкФ) |
| 103 | 10000(пФ) | 10(нФ) | 0,01(мкФ) |
| 153 | 15000(пФ) | 15(нФ) | 0,015(мкФ) |
| 223 | 22000(пФ) | 22(нФ) | 0,022(мкФ) |
| 333 | 33000(пФ) | 33(нФ) | 0,033(мкФ) |
| 473 | 47000(пФ) | 47(нФ) | 0,047(мкФ) |
| 683 | 68000(пФ) | 68(нФ) | 0,068(мкФ) |
| 104 | 100000(пФ) | 100(нФ) | 0,1(мкФ) |
| 154 | 150000(пФ) | 150(нФ) | 0,15(мкФ) |
| 224 | 220000(пФ) | 220(нФ) | 0,22(мкФ) |
| 334 | 330000(пФ) | 330(нФ) | 0,33(мкФ) |
| 474 | 470000(пФ) | 470(нФ) | 0,47(мкФ) |
| 684 | 680000(пФ) | 680(нФ) | 0,68(мкФ) |
| 105 | 1000000(пФ) | 1000(нФ) | 1,0(мкФ) |
2. Второй вариант — маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ.
| Код | Емкость(мкФ) |
| µ1 | 0,1 |
| µ47 | 0,47 |
| 1 | 1,0 |
| 4µ7 | 4,7 |
| 10µ | 10,0 |
| 100µ | 100,0 |
3.Третий вариант.
| Код | Емкость(мкФ) |
| p10 | 0,1пФ |
| Ip5 | 0,47пФ |
| 332p | 332пФ |
| 1HO или 1no | 1нФ |
| 15H или 15no | 15,0нФ |
| 33H2 или 33n2 | 33,2нФ |
| 590H или 590n | 590нФ |
| m15 | 0,15МкФ |
| 1m5 | 1,5мкФ |
| 33m2 | 33,2мкФ |
| 330m | 330мкФ |
| 10m | 10,0мкФ |
У советских конденсаторов вместо латинской «р» ставилось «п».
Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим емкость(той же строкой).
| Буквенное обозначение | Допуск(%) |
| B | ± 0,1 |
| C | ± 0,25 |
| D | ± 0,5 |
| F | ± 1 |
| G | ± 2 |
| J | ± 5 |
| K | ± 10 |
| M | ± 20 |
| N | ± 30 |
| Q | -10…+30 |
| T | -10…+50 |
| Y | -10…+100 |
| S | -20…+50 |
| Z | -20…+80 |
Далее, может следовать(а может и отсутствовать!) маркировка Температурного Коэффициента Емкости(ТКЕ). Для конденсаторов с ненормируемым ТКЕ кодировка производится с помощью букв.
| Допуск при -60²…+85²(%) обозначение | Буквенный код |
| ± 10 | B |
| ± 20 | Z |
| ± 30 | D |
| ± 50 | X |
| ± 70 | E |
| ± 90 | F |
Конденсаторы с линейной зависимостью от температуры.
| ТКЕ(ppm/²C) | Буквенный код |
| 100(+130….-49) | A |
| 33 | N |
| 0(+30….-47) | C |
| -33(+30….-80) | H |
| -75(+30….-80) | L |
| -150(+30….-105) | P |
| -220(+30….-120) | R |
| -330(+60….-180) | S |
| -470(+60….-210) | T |
| -750(+120….-330) | U |
| -500(-250….-670) | V |
| -2200 | K |
Далее следует напряжение в вольтах, чаще всего — в виде обычного числа. Например, конденсатор на этой картинке промаркирован двумя строчками. Первая(104J) — означает, что его емкость составляет 0,1мкФ(104), допустимое отклонение емкости не превышает ± 5%(J). Вторая(100V) — напряжение в вольтах.
Кроме того, напряжение конденсаторов может быть так же, закодировано с помощью букв(см. таблицу ниже).
| Напряжение (В) | Буквеный код |
| 1 | I |
| 1,6 | R |
| 3,2 | A |
| 4 | C |
| 6,3 | B |
| 10 | D |
| 16 | E |
| 20 | F |
| 25 | G |
| 32 | H |
| 40 | C |
| 50 | J |
| 63 | K |
| 80 | L |
| 100 | N |
| 125 | P |
| 160 | Q |
| 200 | Z |
| 250 | W |
| 315 | X |
| 400 | Y |
| 450 | U |
| 500 | V |
