Есть такая микросхема, — К561КТЗ, внутри которой четыре двунаправленных ключа на полевых транзисторах, каждый из которых можно включить подав на управляющий вход логическую единицу. Особенность ключей в том, что они действительно двунаправленные, то есть, любой вывод ключа может быть входом или выходом. Практически, открывание такого ключа очень похоже на замыкание механических контактов электромагнитного реле.

Поэтому микросхему К561КТЗ часто называют «электронным реле» или «полевым реле». Действительно сходство есть, — подача напряжения логической единицы на управляющий вход похожа на подачу напряжения на обмотку электромагнитного реле, а в работе двунаправленного ключа есть сходство с механическими контактами. Но есть и отличия, — они существенные, и их много, и все они говорят о том, что это все же не реле, а электронный ключ. Во-первых, напряжение в коммутируемой цепи не должно быть больше напряжения питания микросхемы. Во-вторых, ток управления очень мал (микроамперы), так как микросхема К561КТ3, как и другие микросхемы «К561» выполнена на полевых транзисторах. В-третьих, — очень малый максимально допустимый ток коммутации (не более 5 mА для каждого ключа). А вывод такой, — микросхему К561КТ3 можно использовать для коммутации слабых аналоговых или цифровых сигналов, например, дублировать ими копки каких-то цифровых многокнопочных цифровых устройств (сотовый телефон, пульт телевизора). На рисунке 2 показана схема простого охранного устройства, которое подает сигнал тревоги при помощи сотового телефона каждый раз, когда открывается дверь и в результате этого размыкаются контакты А-В. Как только дверь открывают пластина С вываливается и контакты А и В размыкаются. Через резистор R1 на управляющий вход D1.1 поступает напряжение логической единицы и ключ D1.1 замыкается подключая С1 к плюсу питания. Цепь C1-R3 сформирует импульс, который открывает второй ключ D1.2, «контакты» которого подключены параллельно кнопке экстренного вызова сотового телефона. Время, в течение которого кнопка вызова должна быть замкнутой («удерживаться в нажатом состоянии») зависит от сопротивления резистора R3 (чем сопротивление больше, тем и время больше). Конструкция датчика такая же, как в охранном устройстве из статьи «Схемки на К561ЛА7». Напомню, что когда дверь комнаты (или квартиры) закрыта, там вставленная в щель пластина замыкает два шурупа — контакта, а при открывании двери эта пластина вываливается. Источник питания, — девятивольтовая батарейка, «Крона» или импортная аналогичная. Выводы 8 и 9 микросхемы нужно тонкими монтажными проводами подпаять параллельно кнопке экстренного вызова сотового телефона

Работа эта тонкая, требующая внимания и осторожности (лучше переделывать старый сотовый телефон, — не так обидно испортить, если что)

Оставлять комментарии могут только зарегистрированные пользователи

Временная диаграмма работы счетчика К561ИЕ8

На рисунке ниже приведено условное обозначение микросхемы К561ИЕ8:

Несколько примеров применения счетчика К561ИЕ8

Бегущие огни на светодиодах

Если вы хотите построить бегущие огни на 10 светодиодах, то для этого можно использовать микросхему К561ИЕ8 совместно с таймером NE555.

Схема позволяет организовать быстрое поочередное свечение каждого светодиода. Источник тактовых импульсов построен на таймере NE555, который включен в схему как генератор прямоугольных импульсов. Частота импульсов на выходе NE555, а следовательно и скорость бегущих огней, регулируется переменным резистором R2.

Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

Так же можно увеличить число светодиодов путем каскадного подключения счетчиков. Такую работу К561ИЕ8  вы можете посмотреть в программе Proteus.

3 счетчика К561ИЕ8 каскадом (Proteus) (13,5 KiB, скачано: 3 997)

Таймер на К561ИЕ8

С помощью десятичного счетчика К561ИЕ8 можно собрать простой таймер. При нажатии кнопки SА1 происходит разряд конденсатора С1 через резистор R1. Когда кнопка SА1 отпущена, конденсатор C1 будет заряжаться через резистор R2, вызывая нарастающий фронт на тактовом входе (14) счетчика К561ИЕ8. Это приведет к тому, что на выходе Q1 появляется высокий логический уровень (практически напряжение питания), в результате чего будет светиться светодиод HL1.

В то же время конденсатор С2 начнет заряжаться через сопротивления R4 и R5. Когда напряжение на нем достигнет примерно половины напряжения питания, это приведет к сбросу счетчика. Выход Q1 перейдет в низкий уровень, светодиод погаснет и конденсатор С2 будет разряжаться через диод VD1 и резистор R3. После этого схема будут оставаться в таком стабильном состоянии, пока кнопка SА1 не будет нажата снова.

Изменяя сопротивление R4 можно выбирать необходимый интервал таймера в диапазоне от 5 секунд и 7 минут. Ток потребления данной схемы в состоянии ожидания составляет несколько микроампер, в режиме работы примерно 8 мА в основном за счет свечения светодиода.

Полицейский проблесковый маячок

Эта схема имитирует огни полицейского проблескового маячка. В результате работы устройства, чередуется мигание красных и синих светодиодов, причем каждый цвет мигает по три раза.

Генератор тактовых импульсов для счетчика К561ИЕ8 построен на таймере NE555. Ширина этих импульсов может быть изменена путем подбора сопротивлений R1, R2 и емкости C2. Импульсы с выхода счетчика, через диоды, поступают на два транзисторных ключа, которые управляют миганием светодиодов.

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

К561КТ3 — Меандр — занимательная электроника

• Опубликовано в Разное

• 29.12.2016

• 29.12.2016

Рассмотренный в настоящей статье коммута­тор нагрузки с использованием одной кнопки без фиксации имеет некоторые особенности, отли­чающие его от других подобных ему коммутато­ров. Его схема достаточно проста в изготовлении и может быть собрана даже начинающим радио­любителем. Принципиальная схема устройства приведена на рисунке.Особенностью готового коммутатора является алгоритм работы с ним. Так при кратковременном нажатии на кнопку SB1 …

Читать далее

Постоянная ссылка на это сообщение: http://meandr.org/archives/34633

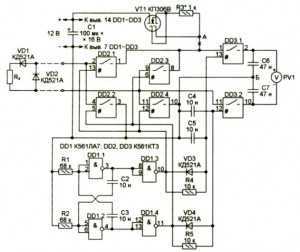

Автор предлагает способ измерения сопротивления перемен­ного резистора, терморезистора или датчика любой физической величины, выходной параметр которого — электрическое сопро­тивление. Расстояние между объектом измерения и прибором может достигать нескольких сотен метров, а для их соединения достаточно всего двух проводов. Иногда возникает необходимость измерять электрическое сопротив­ление объекта, находящегося на значи­тельном удалении. Например, если на­садить на ось переменного …

Читать далее

Постоянная ссылка на это сообщение: http://meandr.org/archives/29234

Назначения выводов К561ИЕ8 :

• Вывод 15 (Сброс) — счетчик сбрасывается в нулевое состояние при поступлении на данный вывод сигнала лог.1. Предположим, вы хотите, чтобы счетчик считал только до третьего разряда (вывод 4), для этого вы должны соединить вывод 4 с выводом 15 (Сброс). Таким образом, при достижении счета до третьего разряда, счетчик К561ИЕ8 автоматически начнет отсчет с начала.
• Вывод 14 (Счет) – вывод предназначен для подачи счетного тактового сигнала. Переключение выходов происходит по положительному фронту сигнала на выводе 14. Максимальная частота составляет 2 МГц.
• Вывод 13 (Стоп) – данный вывод, в соответствии от уровня сигнала на нем, позволяет останавливать или запускать работу счетчика. Если необходимо остановить работу счетчика, то для этого необходимо на данный вывод подать лог.1. При этом даже если на вывод 14 (Счет) по-прежнему будет поступать тактовый сигнал, то на выходе счетчика переключений не будет. Для разрешения счета вывод 13 необходимо соединить с минусовым проводом питания.
• Вывод 12 (Перенос) – данный вывод (вывод переноса) используются при создании многокаскадного счетчика из нескольких К561ИЕ8. При этом вывод 12 первого счетчика соединяют с тактовым входом 14 второго счетчика. Положительный фронт на выходе переноса (12) появляется через каждые 10 тактовых периодов на входе (14).
• Выводы 1-7 и 9-11 (Q0…Q9) — выходы счетчика. В исходном состоянии на всех выходах находится лог.0, кроме выхода Q0 (на нем лог.1). На каждом выходе счетчика высокий уровень появляется только на период тактового сигнала с соответствующим номером.
• Вывод 16 (Питание) – соединяется с плюсом источника питания.
• Вывод 8 (Земля) – данный вывод соединяется с минусом источника питания.
