Схема сигнализатора «Прикройте холодильник» на К176ЛА7
Случается, что дверь холодильника из-за невнимательности остается «открытой, и в него проникает теплый воздух. От этого температура внутри холодильника повышается, стенки холодильной камеры быстро обрастают шубой, электродвигатель холодильника все чаще включается, что приводит к повышенному энергопотреблению.
Сигнализатор позволяет избежать ненужных потерь. Он собран на одной микросхеме и состоит из двух генераторов, один из которых тональный, собранный на элементах DD1.3, DD1.4, включаемый вторым генератором на элементах DD1.1, DD1.2. Работой сигнализатора управляют контакты SA1, установленные на корпусе холодильника, напротив его двери.
В дежурном режиме, когда дверь холодильника плотно закрыта, контакты .замкнуты, ни один из генераторов не работает. В этом режиме сигнализатор потребляет ток, определяемый сопротивлением резистора R1 и током утечки микросхемы.
Если дверь холодильника продолжительное время открыта или неплотно прикрыта, конденсатор С2 заряжается через резистор R1, и когда напряжение на нем достигает высокого уровня, то начнет работать генератор на элементах DD1.1, DD1.2. Частота следования импульсов составляет примерно 1 Гц. С этой же частотой включается и отключается тональный генератор. Таким образом, если дверь холодильника определенное время будет открыта, то в телефоне ВР1 послышится прерывистый звуковой сигнал.
Продолжительность задержки подачи звукового сигнала зависит от сопротивления резистора R1 и емкости конденсатора С2. При закрывании двери конденсатор быстро разряжается через замкнувшиеся контакты SA1 и сигнализатор переходит в дежурный режим. Если дверь открывают надолго, например с целью размораживания холодильника, то на это время источник питания сигнализатора отключают специальным выключателем или просто отключением батареи GB1.

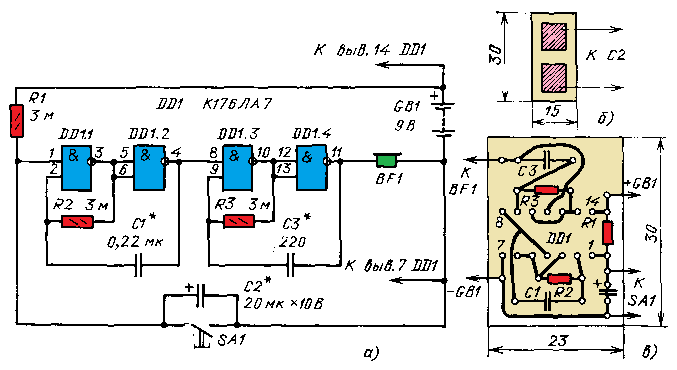

Схема сигнализатора (а), конструкция контакта SA1 (б) и монтажная плата сигнализатора (в)
Неподвижная часть узла SA1 представляет собой отрезок фольгированного текстолита толщиной не более 0,5 мм с двумя контактными площадками. Текстолит приклеивают к корпусу холодильника напротив резинового уплотнения двери. Вторая часть узла — отрезок фольги меньшего размера, приклеенный к резиновому уплотнителю напротив первой части. При закрытой двери этот отрезок должен замыкать контактные площадки.
Телефон BF1 должен быть высокоомным, источником питания может быть батарея «Крона», «Корунд» или две последовательно соединенные батареи 3336, «Рубин». Монтажная плата показана на рисунке
Время задержки срабатывания сигнализатора устанавливают подбором емкости конденсатора С2, требуемую тональность сигнала — конденсатором СЗ, а периодичность подачи сигнала — подбором емкости конденсатора С1.
Литература: И. А. Нечаев, Массовая Радио Библиотека (МРБ), Выпуск 1172, 1992 год.
