К224УК1, К224УК1А
С некоторой оторопью я обнаружил, что этой микросхемы нет в
справочниках! вот уж казалось бы, серия бытовее некуда, никаких секретов,
массовость и всё тому подобное — а вот поди ж ты…
Из интернета удалось выудить лишь краткое «К224УК1 (выходной
одноканальный видеоусилитель) обеспечивает уровень параметров,
соответствующих требованиям к
телевизионным приемникам унифицированных стационарных цветных телевизоров (УСЦТ),
БГИС содержит в своем составе мощные высоковольтные транзисторы и диоды.
Применяется совместно с микросхемами
в модулях цветности. Микросхема имеет радиатор, обеспечивающий достаточный
теплоотвод.»
ГИС шла на грани по рассеиваемой мощности, первые радиаторы, штампованные из листового алюминия,
заменили быстро на выдавленные игольчатые, но тепловой режим был всё же тяжёлым.
Были рекламации, попытки улучшить, а потом от ГИС просто отказались и
в новой продукции применили иную элементную базу.
В целом, микросхема просуществовала в качестве востребованного изделия с 84-го по 87-й.
Справочный лист на неё.
Датировать его можно не позднее 1986ым годом, и уже тогда там указано
«Микросхемы в новых разработках не применять. Данные
микросхемы относятся к
ЗИП, т.е.являются составной частью изделий, предназначенной для замены находящейся
в эксплуатации такой же части с целью поддержания или восстановления исправности
или работоспособности изделия.»
Поскольку я крайне неравнодушен
к микросхемам со встроенным радиатором, то
этот образец попал и в «Корпуса» :)))
К224УН2
К224УН2 (ОКР «Нира-2») предназначена для работы
в портативных радиостанциях типа «ЛЕН» в
качестве микрофонного усилителя звуковой
частоты диапазона 300-3400 Гц со специальной (спадающей)
частотной характеристикой.
Справочные данные на нее.

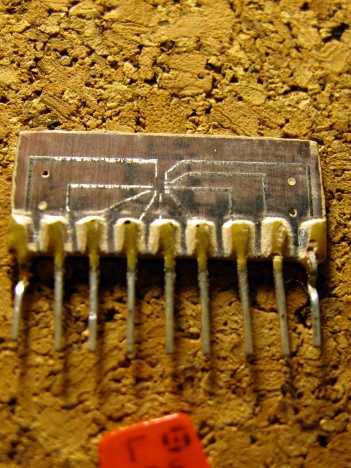

Микросборка имела целых три варианта платы, отличавшихся
величиной резисторов и взаимным расположением элементов на активной стороне.
К2УС245, К224УН4
|
Предварительный Справочный лист на нее. Любопытный факт, ближе к середине 70-х разработали и начали производить на Но очень быстро от неё отказались, и «отдали» обозначение К2УС245 — требовалось сменить обозначение |
|
К224СА3
Амплитудная схема сравнения для автоэлектроники, разработанная по теме «Лада».
Информации по ней весьма мало, хотя есть
заводской паспорт.
Известны выходные напряжения на
выводе 4 (8,5 В) и на выводе 9 (1,2 В), и ток потребления, не более 30 мА.
Первоначально она выпускалась на дискретных элементах,
позднее её перевели на кристалл К724СА1-3. Судя по моим экземплярам, поначалу
однокристальный вариант отмечался на корпусе точкой, ну а к концу времён точку
убрали, ибо он остался единственным.
К224СС1
Крайне редкая микросхема, упоминания о которой в массовых справочниках
отсутствуют; возможно, она так и не вышла из опытной стадии.
Это частотный селектор для автоматической
подстройки частоты гетеродина,
разрабатывавшийся совместно с ,
, и др. по теме «Телевизор-2».
(информация от 1Ж24Б)
К224ТП1
Триггер-формирователь коммутирующих импульсов;
представляет собой функциональный аналог , но с другой цоколёвкой и небольшим отличием схемы.
Применялась в блоке цветности телевизоров УЛПЦТИ-61-II.
Микросборка разрабатывалась совместно с ,
, и др. по теме «Телевизор-2».

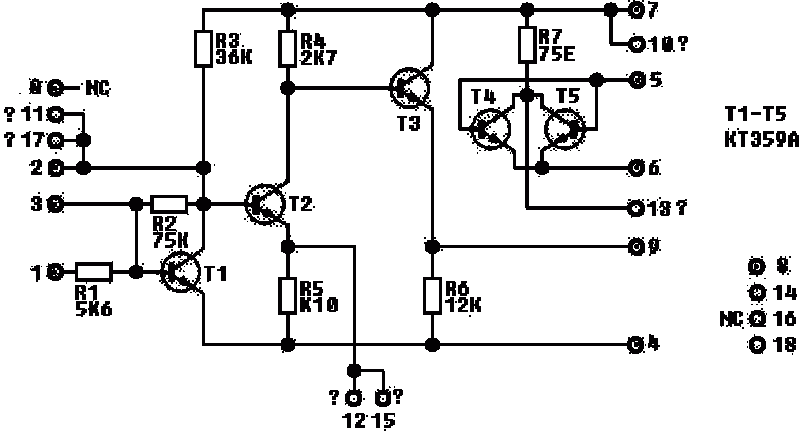

Первый вариант был сделан на дискретных транзисторах КТ359:
|
|
Но в дальнейшем микросборка была переведена на интегральные кристаллы,
причем выпускалась во многих вариантах — сначала на К724ТП1-3:
|
|
тут имелись также и технологические разновидности,
конденсаторы могли быть выполнены
напылением (верхний вариант), либо взяты дискретные керамические:
|
|
… и в итоге на К724ТП2-3 :
|
|
