Интересно, что эта лампа не имеет аналогов и создана для авиации, а значит надежность ее не подлежит сомнению. Когда держишь в руках это чудо инженерной мысли, невольно проникаешься уважением.

Мощный баллон из толстого стекла, внутри все сделано тоже не менее основательно. И конечно же она просто красива внешне.

Давно я смотрю на эту лампу, прочел много материалов по ее применению в усилителях, но самому попробовать никак не удавалось. Постоянно возникали какие-нибудь трудности, вроде отсутствия панелек, времени, средств и просто желания. Везде и всюду висят предупреждения, что лампа не простая, «с характером», склонна к саморазогреву, тяжела в раскачке, энергоемкая по накалу и аноду. В общем «не уверен – не берись» Но тому, кто ее победит, она раскроет весь свой потенциал.

Это правда. И поэтому я повторю все сказанное выше – если не уверены, если чувствуете, что чего-то не хватит – сил, средств или материалов, лучше не повторяйте то, о чем рассказано ниже. Просто прочтите.

Итак встречайте.

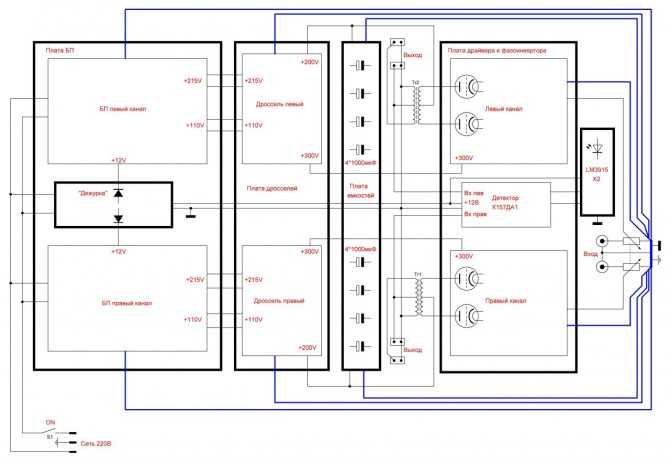

↑ Блок-cхема усилителя с разводкой «земли»

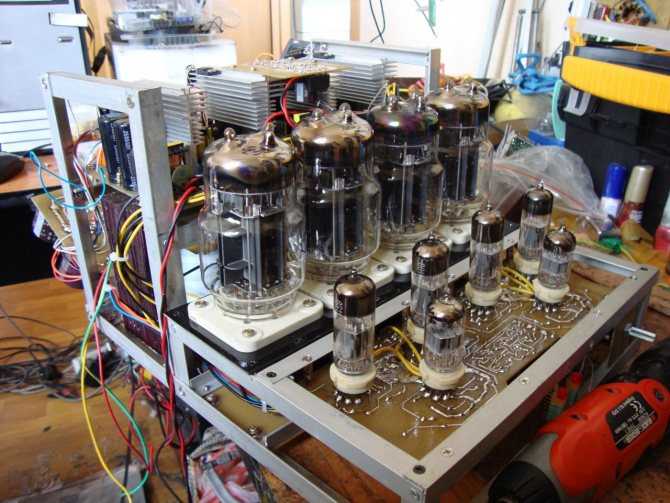

По сути дела получается двойной моноблок. Общими остались блок индикации и модуль «дежурного» питания. Модуль индикации описывать не буду, там стоит среднеквадратичный детектор на К157ДА1 и драйвер светодиодов на LM3915 по типовой схеме. В принципе он и не нужен, так, игрушка- моргушка, но мне не нравятся пустоты на панели, нужно чем то ее заполнить… Тем временем процесс сборки продолжается.

Чуть ниже трансов видны верхушки емкостей, размещенных отдельно, поближе к трансам.

Исправляя ошибки начального проектирования, размещаю дроссели на задней стенке конструкции.

Как обычно, процесс первого запуска не прошел без приключений. В процессе пайки платы, по ошибке, поменял местами резисторы в цепи смещения 6С33С. Ну 10К или 120К, какая мелочь? В результате при старте на сетках оказался почти 0В, вместо положенных -100В. Вы пробовали включать 6С33С с нулем на сетке? И не надо. Я уже включал. Четыре штуки сразу. Можете не пробовать. Они вчетвером в очередной раз надо мной поглумились! Два мосфета в дросселе погибли почти сразу… Конечно… Работать на практически к.з.

Пока я пытался понять, что происходить, стрельнула первая пара силовых в одном канале. Вторая пара не успела, я выключил БП, но нагрелась она очень неплохо. Перегрузка. Причем тепловая. Сильно загрубил защиты… А предохранитель не сгорел.

После восстановления справедливости идем дальше к победе. И тут же выявляю еще один дефект, который известен и задокументирован. При регулировке смещения, а этот процесс довольно длительный, так как инертность ламп высока, одна из ламп убегает в саморазогрев при 45Ваттах на аноде. Но тут уже ей одной не совладать с мощью БП! Пал жертвой резистор в цепи катода на 1 Ом. А на прогоне выяснилось, что вся конструкция прилично нагревается, и все мои ошибки компоновки добавят мне проблем при изготовлении корпуса.

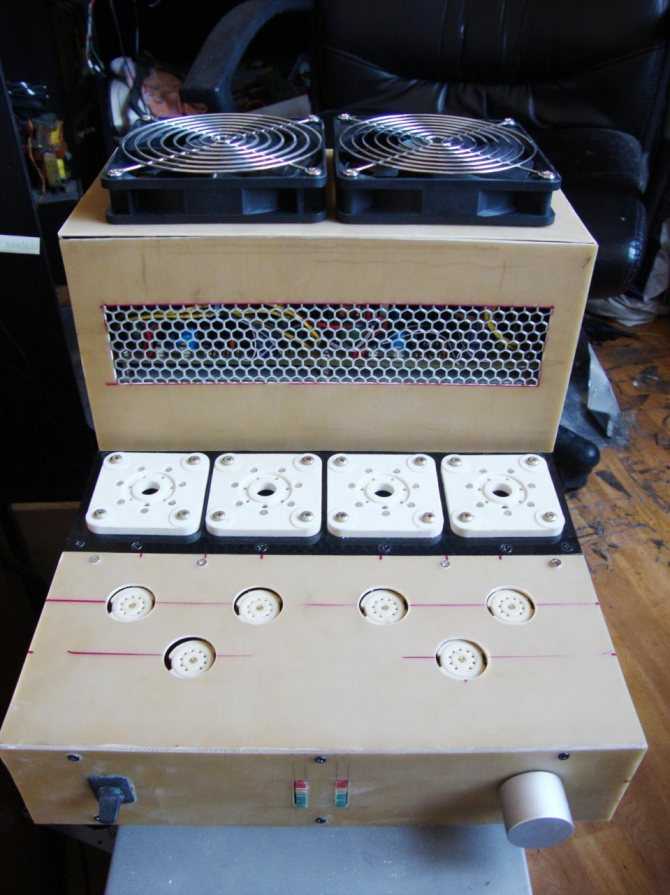

Будем дуть, сказал я себе, выдергивая из полудохлых БП 120мм вентиляторы. Спереди отверстие для того, чтоб температура баллонов в +178С не грела панель. Думаю греются они больше, но круглый кончик термопары не дает хорошо прижаться к стеклу. Сзади сделан своеобразный воздуховод, чтоб поток воздуха обтекал радиаторы дросселей и уходил в отверстие с нижней

↑ Двойной двухтактный моноблок на 6С33С с питанием…, ну естественно!, от импульсников

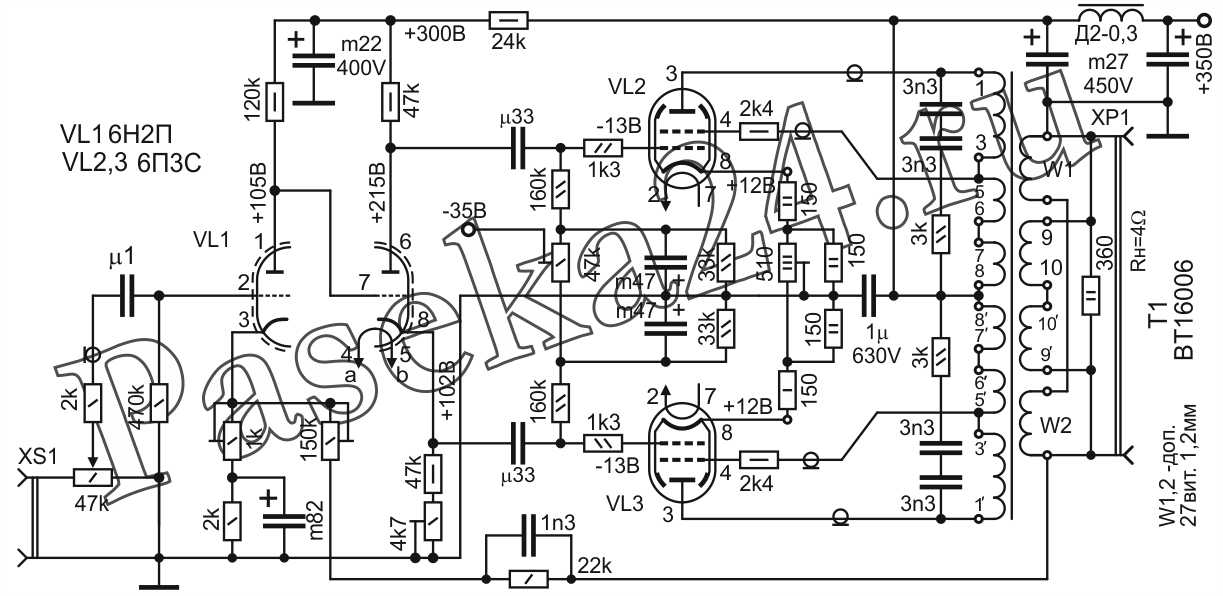

Все начиналось еще очень давно, когда я пытался оседлать первую окталку, в лице 6П3С-Е, в корявом пушпуле с релейным переключением режима выходного каскада триод-пентод (вот ведь дурью то маялся, а? )… В общем, готовя этот комбайн к уборочной, я слонялся по базару в поисках материалов для корпуса, и там, у одного торговца радиодеталями приобрел пару новых 6С33С. В коробочках. Еще тогда он мне сказал, хитро улыбнувшись, — «вещь!» Но я то этого еще не знал! Панелек естественно не было, и применить это чудо я не мог очень долго. Так и лежали они у меня на полке до тех пор, пока запасливые снабженцы не понесли на рынки то, что со времен развала союза лежало на складах и в подсобках. Наконец я приобрел то, что хотел приобрести много лет.

DataSheet

Схема соединения электродов лампы 6С33С

Корпус лампы 6С33С

Описание

Триоды для работы в качестве регулирующей лампы в электронных стабилизаторах напряжения. Оформление — в стеклянной оболочке. Масса 200 г.Основные параметры при Uн = 12.6 В* (6.3 В**), Ua = 120 В, Rк = 35 Ом

Параметр	Условия	6С33С	6С33С-В	6С33С-ВР	Ед. изм.
Аналог	—	—	—	—	—
Ток накала	Uн = 12.6 В	3.2±0.4	3.3±0.3	3.2±0.4	А
Uн = 6.3 В	6.6±0.6	6.6±0.6	6.4±0.8
Ток анода	—	540±90	550±80	540±90	мА
Обратный ток сетки	—	≤5	≤5	≤5	мкА
Ток утечки	между анодом и всеми остальными электродами	≤30	≤30	—	мкА
между сеткой и всеми остальными электродами	≤20	≤20	—
между катодом и подогревателем	≤150	≤150	—
Крутизна характеристики	—	39±11	40±10	39±11	мА/В
Uн = 11.3 В	≥24	≥24	—
Внутреннее сопротивление	—	≤130	80-120	≤130	Ом
Напряжение виброшумов	Rа = 2 кОм	≤500	≤500	≤500	мВ
Межэлектродные емкости	входная	30±7	30±7	30±7	пФ
выходная	10.5±1	10.5±1	10.5±1
проходная	31±7	31±7	31±7
между катодом и подогревателем	≤70	≤60	≤70
Наработка	—	≥1000	≥750	≥2000	ч
Критерии оценки
Изменение тока анода	—	≤30	≤30	—	%
Обратный ток сетки	—	≤15	≤15	≤15	мкА
Ток анода	—	≥340	≥340	≥340	мА

*При последовательном подключении подогревателей.

**При параллельном включении подогревателей.Предельные эксплуатационные данные

Параметр	Условия	6С33С	6С33С-В	6С33С-ВР	Ед. изм
Напряжение накала	при последовательном включении подогревателей	11.3-13.9	11.3-13.9	11.3-13.9	В
при параллельном включении подогревателей	5.7-6.9	5.7-6.9	5.7-6.9
Напряжение анода	при рассеиваемой мощности свыше 30 Вт	250	250	250	В
при рассеиваемой мощности не более 30 Вт	450	450	450
при включении лампы	600	600	600
Напряжение сетки отрицательное	—	0.5-150	0.5-150	0.5-150	В
Напряжение между катодом и подогревателем	—	300	300	300	В
Ток катода	при работе одного катода	350	350	350	мА
при работе двух катодов	600	600	600
Мощность, рассеиваемая анодом	при работе одного катода	45	45	45	Вт
при работе двух катодов	60	60	60
Сопротивление в цепи сетки	—	0.2	0.2	0.2	МОм
Температура баллона лампы	при нормальной температуре окружающей среды	260	260	260	°C
при температуре окружающей среды 100 °C	300	300	300
Устойчивость к внешним воздействиям
Ускорение	при вибрации в (диапазоне частот)	4 (10-250 Гц)	6 (10-300 Гц)	5 (5-600 Гц)	g
при многократных ударах	35	150	40	g
при одиночных ударах	—	500	500	g
постоянное	—	100	100	g
Интервал рабочих температур окружающей среды	—	-60…+100	-60…+100	-10…+55	°C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.Предельные значения тока анода и мощности, рассеиваемой анодом, при параллельной работе ламп

N*	Сопротивление в цепи катода каждой лампы, Ом
10	20	30	40	50	70	10	20	30	40	50	70
Ток анода каждой лампы, мА	Мощность рассеиваемая анодом каждой лампы, Вт
1	600	600	600	600	600	600	600	60	60	60	60	60	60	60
2	425	473	499	517	529	539	552	42.5	47.2	50.0	51.7	53.0	53.9	55.0
3	364	428	4G4	487	504	518	535	36.4	42.8	46.5	48.7	50.5	51.8	53.4
4	338	410	448	475	495	511	528	33.3	40.8	45.0	47.6	49.5	50.8	52.8
5	320	395	439	463	486	502	523	32.1	39.6	44.0	46.7	48.8	50.2	52.2
6	308	388	432	461	482	498	521	30.9	38.7	43.3	46.2	48.3	49.8	51.9
8	294	377	424	454	476	494	516	29.4	37.7	42.5	45.5	47.8	49.4	51.5
10	285	371	418	450	472	490	512	28.6	37.0	42.0	45.1	47.4	49.0	51.2
12	280	366	416	448	471	487	511	28.0	36.6	41.6	44.8	47.1	48.8	51.0
