Преимущества и недостатки регулирования посредством РПН

Преимущества регулирования без отключения нагрузки в возможности поддержания параметров сети на выходе трансформатора на заданном уровне при изменении характеристик подаваемого напряжения. Также это устройство позволяет регулировать параметры, с учётом необходимой величины. Выполнение указанных функций достигается без отключения агрегата.

Недостатки связаны с необходимостью усложнения конструкции трансформатора, связанной с использованием дополнительных элементов. Одновременно снижается надёжность работы агрегата, увеличивается его масса и габаритные размеры.

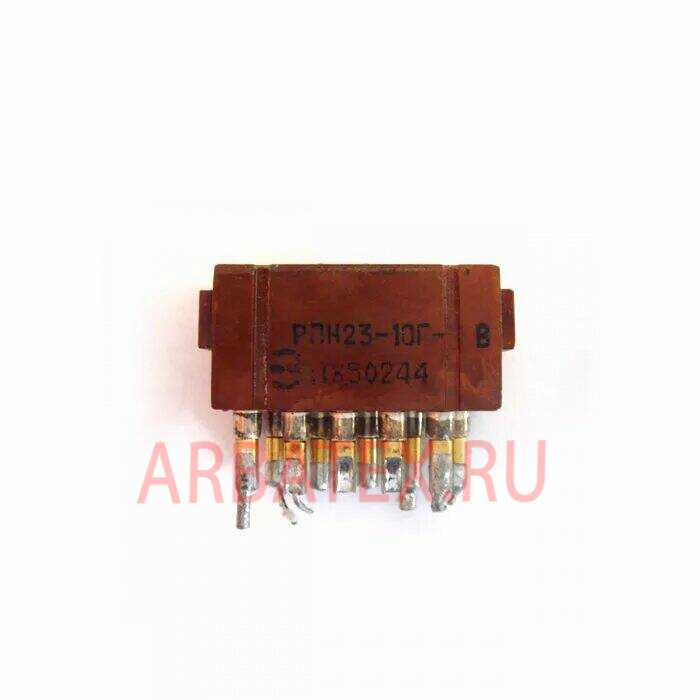

Описание РПН23-10Г-В

На все соединители РПН23-10Г-В, как и на другие товары на сайте, действует гарантия от 1 года. Срок гарантии может отличатся и зависит от типа устройства, больше информации вы можете узнать у наших консультантов. Все радиодетали доставляются выбранной вами транспортной компанией.

Технические характеристики на соединитель РПН23-10Г-В:

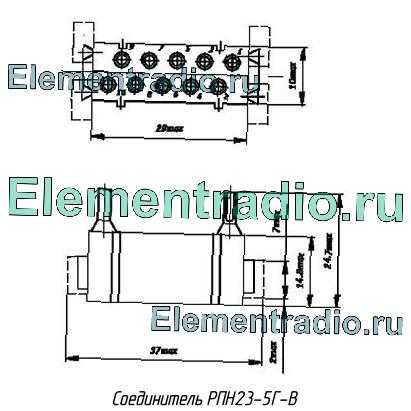

РПН23-10Г-ВНаборные соединители РПН23-10Г-В предназначены для работы в низкочастотных и радиочастотных электрических цепях.Конструкция соединителя состоит из извлекаемых соединительных модулей, взаимозаменяемых по установочным размерам.Основной модуль на 10 низкочастотных контактов представляет в корпусе соединитель РПН23-10. Соединительный модуль на два радиочастотных контакта под кабель РК-75-3-22 и три радиочастотных контакта под кабель РК-75-1-22 представляет соединитель РПН23-5, а соединительный модуль на три радиочастотных контакта представляет соединитель РПН23-3.Соединительный модуль на пять радиочастотных контактов по ширине установки соответствует двум размерам 10-контактного низкочастотного модуля или З-коптактного радиочастотного модуля. Из сочетаний указанных модулей можно получить соединители с различным числом контактов.Технические условия: ОСТ В 11 0121-91; ГЕ0.364.230 ТУ.

Соединитель РПН23-10Г-В отвечает всем заявленным техническим характеристикам.Также на сайте представлен широкий ассортимент электронных компонентов: диоды, резисторы, конденсаторы, транзисторы, тиристоры, микросхемы, трансформаторы, вентиляторы, сельсины, тахогенераторы. Мы делаем все, чтобы сотрудничество с нами было максимально выгодным для обеих сторон. Надеемся, что в лице нашей компании вы найдете надежного партнера для долгосрочного сотрудничества.

Для заказа РПН23-10Г-В и других радиодеталей обращайтесь в наш отдел продаж:

Источник

Классификация

Различают несколько типов РПН, отличающихся следующими характеристиками:

• разновидностью токоограничивающего элемента – с реакторами или резисторами;
• наличием или отсутствием контактора;
• количеством фаз – однофазные и трёхфазные;
• типом токовой коммутации.

Расшифровка маркировки для РПН типа UBB… В зависимости от способа коммутации тока, существуют следующие разновидности устройств:

• дуга разрывается в объёме, заполненном трансформаторным маслом – устройство предполагает использование дугогасительных контактов, не требующих применения специальных элементов для гашения дуги;
• дуга разрывается в разреженном пространстве – предполагают использование вакуумных дугогасительных камер, производимых промышленным способом;
• отключение производится посредством тиристоров, бездуговым способом;
• комбинированные способы – с сочетанием различных типов коммутации.

Также читайте: Сколько групп допуска по электробезопасности

Чтобы обеспечить безопасность и функциональность РПН, они снабжаются автоматическими контролирующими элементами и регуляторами напряжения.

Кроме указанных устройств, для изменения характеристик напряжения в мощных агрегатах могут применяться специальные вольтодобавочные трансформаторы. Данное оборудование подключается последовательно и используется вместе с основным агрегатом в качестве вспомогательного. Но указанный способ не получил широкого применения в связи с дороговизной и высокой сложностью схемы.

Защита РПН

Для обеспечения штатной работы устройства применяется газовая защита. Выполняется дополнительная ёмкость (расширитель), соединённая с основной масляной средой трансформатора специальным каналом, в котором установлено реле и сигнальный элемент.

При незначительном газообразовании сигнальный элемент указывает на снижение уровня масла. В случае выброса, расширившееся масло вытесняется в расширитель. Если интенсивность выброса достигает установленного значения, срабатывает реле, отключая трансформатор. Таким способом предохраняется от разрушения контакторы РПН.

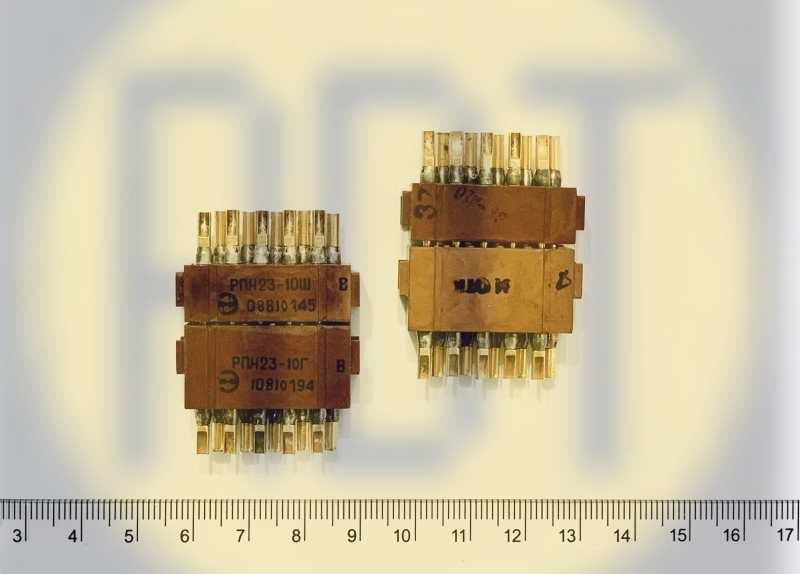

Разъем РПН23-10Г

Разъем РПН23-10Г Справочник содержания драгоценных металлов в радиодеталях основанный на справочных данных различных организаций, занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Описание типа разъема

Электрический соединитель (разъём) — электротехническое устройство, предназначенное для механического соединения и разъединения электрических цепей. Обычно состоит из двух или более частей: вилки (той части соединителя, из которой выступают штыри (штыревые контакты)) и соответствующей ей розетки (той части соединителя, в которой находятся углубления для штырей (гнездовые контакты)).

Штепсельная розетка — соединитель, присоединенный к аппарату или к конструктивному элементу, или к подобному. В маркировке обозначается буквой «Р», например «Р АЭР-72М». Штепсельная вилка — соединитель, присоединенный к кабелю. В маркировке обозначается буквой «В», например «В АЭР-72М».

Источник

Требования безопасности и охрана окружающей среды

Общие технические условия для силовых трансформаторов приведены в []. ГОСТ включает в себя технические требования, требования безопасности, включая требования пожарной безопасности, требования охраны окружающей среды, указания по эксплуатации, транспортирование и хранение. Требования безопасности, должны так же соответствовать . По стандарту [] выполняется заземление баков трансформаторов.

Степень защиты трансформаторов определяет стандарт []. В нем говорится, что все трансформаторы, кроме встроенных, должны выполняться с 1 или 2 классом защиты и иметь степень защиты не ниже IP20. Стационарные трансформаторы, в свою очередь, допускается изготовлять со степенью защиты IP00. Система стандартов [] приводит требования по утилизации трансформатора. В нем описан следующий ряд действий:

• трансформаторное масло следует слить и отправить на регенерацию;
• металлические составляющие трансформатора необходимо сдать на переработку;
• фарфоровые изоляторы, электрокартон, резиновые уплотнения нужно отправить на полигон твердых бытовых отходов.

Сухие системы

Одной из новых разновидностей являются системы сухого охлаждения. Они просты в эксплуатации и обслуживании, не требовательны и не капризны. Если исполнение установки открытое, а циркуляция воздуха происходит естественным способом, его маркируют как С.

Защищённое исполнение обозначается буквами СЗ. Корпус может быть закрыт от воздействия различных факторов окружающей среды, он называется герметичным. При естественной циркуляции воздуха в нём, маркировка имеет буквы СГ.

В воздушных охладительных системах может присутствовать принудительная циркуляция. В этом случае устройство обозначается буквами СД.

2.1. Наладка приводного механизма МЗ-4

2.1.1. Произвести осмотр ПМ в соответствии с п. .

2.1.2. Проверить наличие защитного заземления корпуса ПМ.

2.1.3. Проверить сопротивление изоляции цепей управления, указателя положения и двигателя в соответствии с действующими нормами .

2.1.4. Проверить наличие смазки в редукторе ПМ, при необходимости произвести доливку согласно указаниям по ПМ.

2.1.5. Произвести прогонку ПМ во всех положениях с помощью рукоятки. Увеличение вращающего момента на рукоятке допускается только перед работой контактора при взводе пружин механизма быстродействия и на время работы предызбирателя.

2.1.6. Проверить работоспособность счетчика числа переключений и указателя положений в ПМ.

2.1.8. Проверить расцепление механизма редуктора и выходного вала при выходе за крайние положения, через 4 — 6 оборотов выходного вала. При обратном движении должно происходить автоматическое сочленение редуктора и вала.

2.1.9. При прогонке ПМ проверить надежное замыкание контактов контроллера S11 (S12) во время переключения и срабатывание контроллера S13. По окончании переключения ролики 3 должны быть в среднем положении и все контакты S11, S12 разомкнуты, как показано на рис. .

При необходимости предусмотрена возможность регулирования шайбы контроллера S11, S12 ослаблением болтов 5.

Следует иметь в виду, что по окончании регулирования необходимо снять неполную круговую диаграмму ПУ (см. п. ).

В результате регулирования, когда ПМ находится в «нормальном положении», должно наблюдаться совпадение следующих элементов:

— ролики контроллеров S11, S12, S13 должна находиться в среднем положении (все контакты S11, S12 разомкнуты);

— под контрольным окном на червячном редукторе верхнего фланца ПУ должны совпадать риски;

— показания указателей положения ПМ и ПУ должны совпадать.

2.1.10. Установить ПМ в положение 6 и включить автоматический выключатель питания. После его включения должна загореться сигнальная лампа НL2.

Проверить работоспособность ПМ от кнопок местного управления. Отключение автоматического выключателя дистанционным расцепителем после начала движения ПМ свидетельствует о неправильном чередовании фаз в цепях питания.

Рис. 2.1. Контроллер приводного механизма МЗ-4:

1 — командная шайба контроллера S11, S12; 2 — командная шайба контроллера S13; 3 — ролик контроллера; 4 — контроллер; 5 — болты

В этом случае необходимо поменять местами две фазы питания в ПМ.

При опробовании ПМ от электрической схемы необходимо обращать внимание на четкость работы контакторов. При наличии признаков залипания или затирания следует произвести их полную ревизию. Особое внимание обратить на надежность работы контактора однократности переключения К4, так как отказ его в работе приводит к безостановочному переключению в одно из крайних положений

Особое внимание обратить на надежность работы контактора однократности переключения К4, так как отказ его в работе приводит к безостановочному переключению в одно из крайних положений. Во время переключения в ПМ должна загораться сигнальная лампа HL1

Во время переключения в ПМ должна загораться сигнальная лампа HL1.

2.1.12. Проверить автоматическое прохождение промежуточных положений (при их наличии).

2.1.13. Проверить доводку ПМ до нормального положения, в сторону которого было начато переключение, при исчезновении питания во время переключения с последующим его восстановлением. Для этого во время движения ПМ отключить автоматический выключатель питания и затем включить его снова.

2.1.14. Проверить действие электрических блокировок в крайних положениях при управлении ПМ от кнопок и блокировок от рассогласований трех однофазных ПУ при дистанционном управлении.

2.1.15. Убедиться в прохождении ПМ только одного положения при длительной команде на переключение от кнопок управления.

2.1.16. Проверить возможность управления от кнопок, расположенных на двери шкафа ПМ при закрытом ее положении.

2.1.17. Проверить исправность блока питания дистанционного указателя положений, отсутствие обрывов в блоке сопротивлений и работоспособность указателя во всем диапазоне.

2.1.18. Обеспечить питание схемы обогрева независимо от времени года, так как ПМ оборудован термостатом. Включение обогрева производится автоматически при понижении температуры в шкафу ПМ примерно до +10 °С.

2.1.19. Проверить надежность работы ПМ при напряжении питания 0,85U

ном.

Особенности конструкции, принцип действия

РПН, не смотря на характер действия и выполняемую функцию, не следует относить к реле. Но данное устройство отличается простым принципом действия.

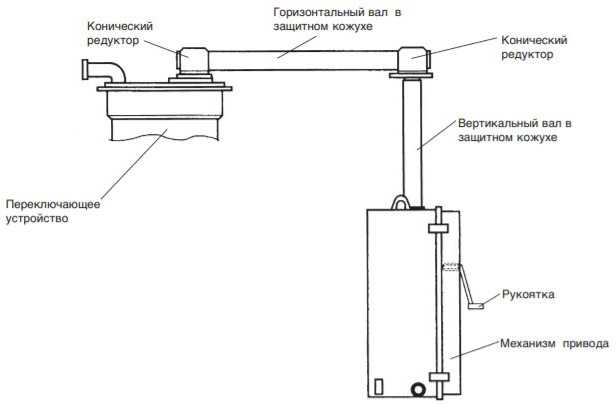

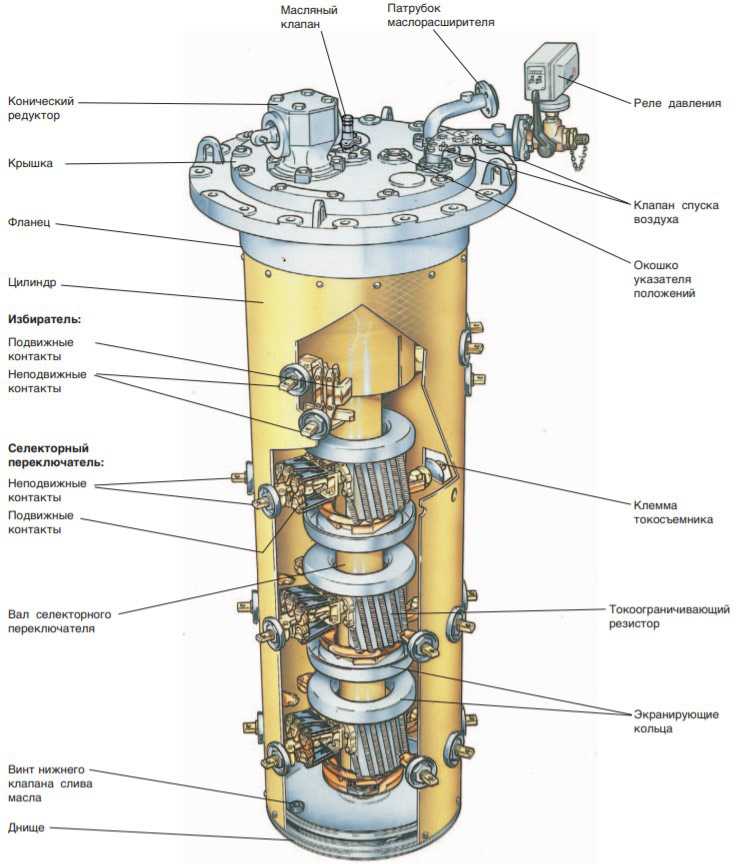

Система переключающего устройства

На каждой из фаз трансформатора устанавливаются по два подвижных контакта. Один из них прижат к витку катушки, обеспечивающему заданную величину напряжения. При переводе, второй контакт прижимается к витку, изменяющему указанное значение. Включение может производиться вручную или с использованием привода.

Конструкция устройства отличается, в зависимости от его типа. Но основной принцип предполагает изменение количества работающих витков на первичной катушке трансформатора.

Как проводится регулировка

Рассмотрим процесс регулировки напряжения на схеме реакторного РПН.

Устройство работает следующим образом:

• в начальном положении оба избирательных контакта И1 и И2 подключены к одному витку катушки;
• если необходимо перейти на другую ступень, размыкается К2 (без отключения напряжения) с прохождением тока по реакторной ветви (И1 – К1);
• производится перевод контакта И2 на другой виток, с замыканием контактора К2;
• происходит разделение рабочего тока между реакторными ветвями; значение уравнительного тока ограничивает реактор;
• затем после размыкания К1, И1 переводится на другую ветвь с последующим замыканием контакта.

Последующие переключения производятся в аналогичном порядке.

Применение РПН значительно расширяет вариативные возможности трансформаторов и обеспечивает изменение характеристик напряжения, подаваемого на потребляющие устройства без отключения подачи тока.

Регулирование напряжения без нагрузки:Переключение без возбуждения – ПБВ

Более подробное описание РПН можно найти здесь:Читать подробнее
