[править] Классификация переменных резисторов
По функциональному назначению
- Регулировочные резисторы — используются для многократной регулировки режимов работы электронной аппаратуры и имеют ресурс работы более 5000 циклов регулирования сопротивления.

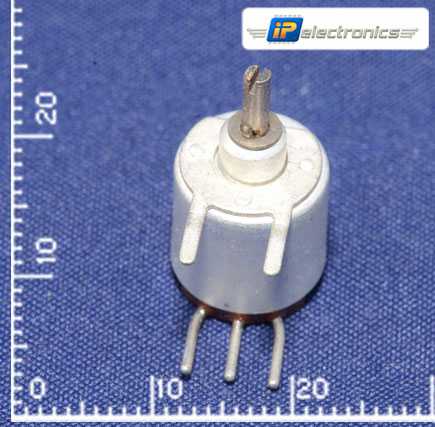

- Подстроечные резисторы предназначены для разовой или периодической настройки сопротивления. Ресурс их работы — не менее 500 циклов.
По конструктивному исполнению
- Одноэлементные переменные резисторы.
- Многоэлементны пепеременные резисторы. Регулирование сопротивления резистивных элементов в многоэлементном резисторе может быть синхронным или независимым. сдвоенные
- строенные
Переменные резисторы, совмещённые с выключателем.
По типу подвижной системы резистора:
- с круговым перемещением подвижного контакта
- с прямолинейным перемещением подвижного контакта
- однооборотные и многооборотные
- с фиксацией и без фиксации
По конструктивному исполнению резистивного элемента:
- Проволочные (резистивный элемент выполнен из проволоки на основе сплавов с высоким удельным сопротивлением)
- Непроволочные Плёночные (тонкослойные). Резистивный элемент представляет собой плёнку толщиной не более 50 мкм, нанесённую на поверхность изоляционного основания.
- Объёмные. Резистивный элемент имеет толщину более 0,1 мм.
По климатическому исполнению :
- Обычное.
- Тропическое.
По способу монтажа
- Для печатного монтажа.
- Для навесного монтажа. Имеют выводы в виде лепестков.
Конструкция резистора может предусматривать фиксацию корпуса.
Резисторы специального назначения
Высоко мегаомные резисторы, отличительной особенностью которых является низкий уровень номинальной мощности рассеивания (порядка десятков милливатт и меньше), имеют сопротивление от единиц – десятков мегаом до тысячи гигаом.
Точность этих резисторов ± (5 ÷ 30)%, ТКС≈10-31/оС, рабочие напряжения – сотни вольт, изменение сопротивления к концу срока службы 10 – 30%. Высокомегаомные резисторы применяют в измерительной РЭА (для измерения весьма слабых токов низкой частоты, в дозиметрах излучений и д. р).
Повышенные значения сопротивлений высокомегаомных резисторов получают применением композиций со значительным удельным сопротивлением в виде тонких пленок, что ограничивает мощность, рассеиваемую на поверхности резисторов, до единиц – долей милливатт.
Высоковольтные резисторы, имеют предельные рабочие напряжения порядка. десятков киловольт; номинальные сопротивления – сотни килоом – десятки гигаом, точность 10 – 20%, ТКС = 10-3 1/оС и изменяют сопротивление к концу срока службы на 10 – 25%. Номинальная мощность рассеивания колеблется от десятков милливатт до десятков ватт. Эти резисторы применяют в высоковольтных цепях передающей и другой РЭА в качестве делителей напряжения, поглотителей и др., некоторые типы высокомегаомных и высоковольтных резисторов приведены – на рис.78, в, г.
Высокомегаомные резисторы КИМ-Е (композиционный изолированный малогабаритный), номинальная мощность рассеивания которых равна 0,125 и 0,05 Вт, имеют соответственно длину 8 и 3,8 мм и диаметр 2,5 и 1,8 мм. Примерно аналогичны по конструкции резисторы С3-10.
Высоковольтные резисторы С3-6 цилиндрической формы с радиальными выводами, номинальная мощность рассеивания которых равна 0,5 и 1 Вт, имеют соответственно диаметр 5,7 и 9,5 мм и длину 26 и 47 мм. Резистор С3-14 может быть как высоковольтным, так и высокомегаомным. Во втором случае его предельные рабочие напряжения не превышают 350 В (при номинальной мощности рассеивания от 0,01 до 0,125 Вт).
Резисторы специального назначения (рис.2, д – ж) основаны на принципах изменения сопротивления в зависимости от приложенного напряжения (варисторы), освещенности (фоторезисторы), температуры (терморезисторы) или мощности (термисторы). Эта группа резисторов по эксплуатационным параметрам и их диапазонам не может быть охарактеризована как единое целое. Обычно такие резисторы применяют в качестве измерителей, стабилизаторов и преобразователей различного рода сигналов в электрические сигналы и используют в аппаратуре автоматики и телемеханики, а также измерительной и индикаторной РЭА.
